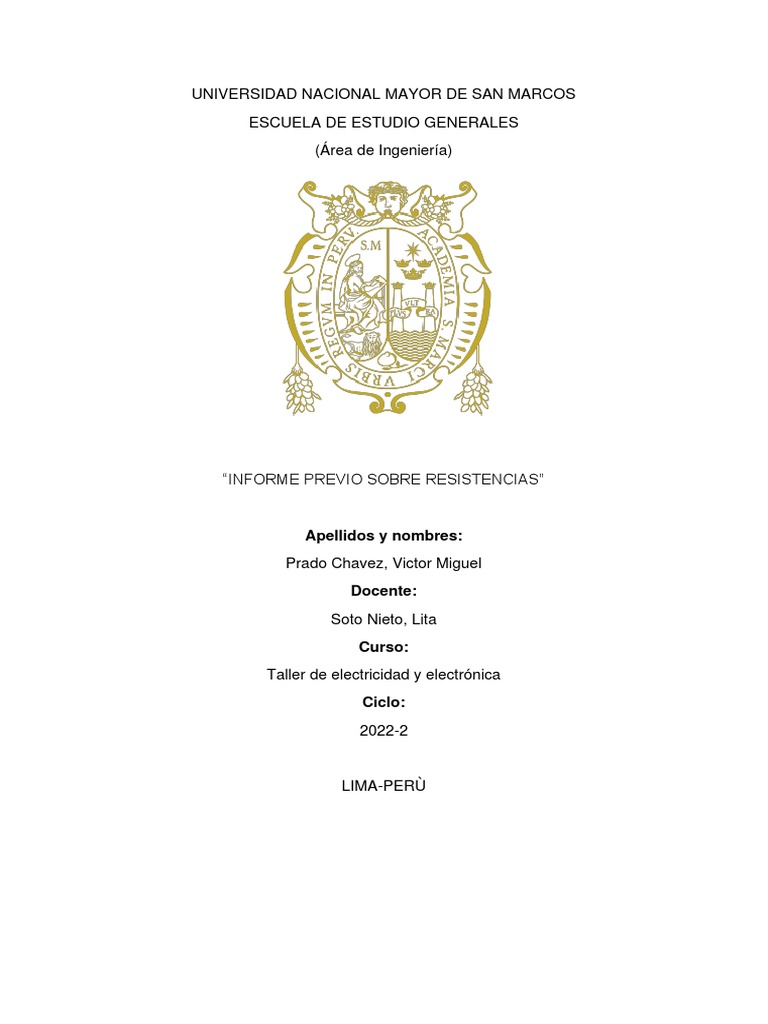

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

ESCUELA DE ESTUDIO GENERALES

(Área de Ingeniería)

“INFORME PREVIO SOBRE RESISTENCIAS”

Apellidos y nombres:
Prado Chavez, Victor Miguel
Docente:
Soto Nieto, Lita
Curso:
Taller de electricidad y electrónica
Ciclo:
2022-2

LIMA-PERÙ
 RESISTENCIAS

I. OBJETIVOS:

• Usar el código de colores para determinar el valor de las

resistencias.
• Usar el ohmímetro para medir resistencias y chequear
continuidad.
• Verificar el estado del potenciómetro.
• Verificar el estado de la caja de década de resistencias.
• Utilizar el puente RLC.

II. INFORME PREVIO:

1. ¿Qué es una resistencia?

La resistencia esta diseñado para causar una caída de tensión al

flujo de electricidad en un punto dado, es decir, se opone al paso de
la corriente en un circuito electrónico, su magnitud de resistencia
depende de la cantidad de ohmios [Ω]

2. ¿Qué tipos de resistencia existen por su composición?

Características. (potencia/ohmiaje).

Tipos de resistores según su composición:

a) De hilo bobinado:
Se utilizan cuando se requieren potencias algo elevadas de
disipación. Están constituidos por un hilo conductor bobinado en
forma de hélice o espiral (a modo de rosca de tornillo) sobre un
sustrato cerámico.
b) Carbón prensado:
Los resistores de este tipo son muy inestables con la temperatura,
tienen unas tolerancias de fabricación muy elevadas, en el mejor
de los casos se consigue un 10% de tolerancia, incluso su valor
óhmico puede variar por el mero hecho de la soldadura, en el que
se somete a elevadas temperaturas al componente.

c) Película de carbón:
Es utilizado para valores de hasta 2 watts. Se utiliza un tubo
cerámico como sustrato sobre el que se deposita una película de
carbón. Para obtener una resistencia más elevada se practica una
hendidura hasta el sustrato en forma de espiral.

d) Película óxido metálico:

Estos resistores son más costosos que los de película metálica, y
no son muy habituales. Se utilizan en aplicaciones militares (muy
exigentes) o donde se requiera gran fiabilidad, porque la capa de
óxido es muy resistente a daños mecánicos y a la corrosión en
ambientes húmedos.
 e) Película metálica:
Tienen un coeficiente de temperatura muy pequeño, del orden de
50 ppm/°C (partes por millón y grado Centígrado). También
soportan mejor el paso del tiempo, permaneciendo su valor en
ohmios durante un mayor período de tiempo. Se fabrican este tipo
de resistores de hasta 2 watts de potencia, y con tolerancias del
1% como tipo estándar.

f) Metal vidriado:
Como principal característica cabe destacar su mejor
comportamiento ante sobrecargas de corriente, que puede
soportar mejor por su inercia térmica que le confiere el vidrio que
contiene su composición. Como contrapartida, tiene un coeficiente
térmico peor, del orden de 150 a 250 ppm/°C. Se dispone de
potencias de hasta 3 watts.

3. Mencione las clases de resistencia de acuerdo a su construcción.

Se clasifican en 3 grupos:

a) Resistencia fija: Son las que presentan un valor óhmico que no

podemos modificar.
b) Resistencia variable: Son las que presentan un valor óhmico que
nosotros podemos variar modificando la posición de un contacto
deslizante.
c) Resistencias especiales: Son las que varían su valor óhmico en
función de la estimulación que reciben de un factor externo (luz,
temperatura, etc.).
4. ¿Cuáles son las diferencias entre un potenciómetro y un
reóstato?

a) Potenciómetro: Es un componente electrónico similar a los

resistores, pero cuyo valor de resistencia en vez de ser fijo es
variable, permitiendo controlar la intensidad de corriente a lo largo
de un circuito conectándolo en paralelo o la caída de tensión al
conectarlo en serie.

b) Reóstato: Está compuesto por una resistencia de valor total

constante a lo largo de la cual se mueve un cursor, que es un
contacto móvil que divide la resistencia total en dos resistencias
de valor variable y cuya suma es la resistencia total, por lo que al
mover el cursor una aumenta y la otra disminuye.

Un potenciómetro es un elemento muy similar a un reóstato, la

diferencia es que este último disipa más potencia y es utilizado para
circuitos de mayor corriente, debido a esta característica, por lo
general los potenciómetros son generalmente usados para variar
el voltaje en un circuito colocados en paralelo, mientras que
los reóstatos se utilizan en serie para variar la corriente.
5. ¿Cuál es el código de colores para determinar el valor y tolerancia
de una resistencia?
Para saber el valor de una resistencia tenemos que fijarnos que
tiene 3 bandas de colores seguidas y una cuarta más separada.
Leyendo las bandas de colores, de izquierda a derecha, las 3
primeras bandas nos determinarán su valor, la cuarta banda nos
indica su tolerancia, es decir, el valor + o – que el valor que puede
tener por encima o por debajo del valor que marcan las 3 primeras
bandas, la resistencia teórica.

veamos cómo se calcula su valor:

El color de la primera banda nos indica la cifra del primer número del
valor de la resistencia, el color de la segunda banda la cifra del segundo
número del valor de la resistencia y el tercer color nos indica por cuanto
tenemos que multiplicar esas dos cifras para obtener el valor, o si nos es
más fácil, el número de ceros que hay que añadir a los dos primeros
números obtenidos con las dos primeras bandas de colores.
