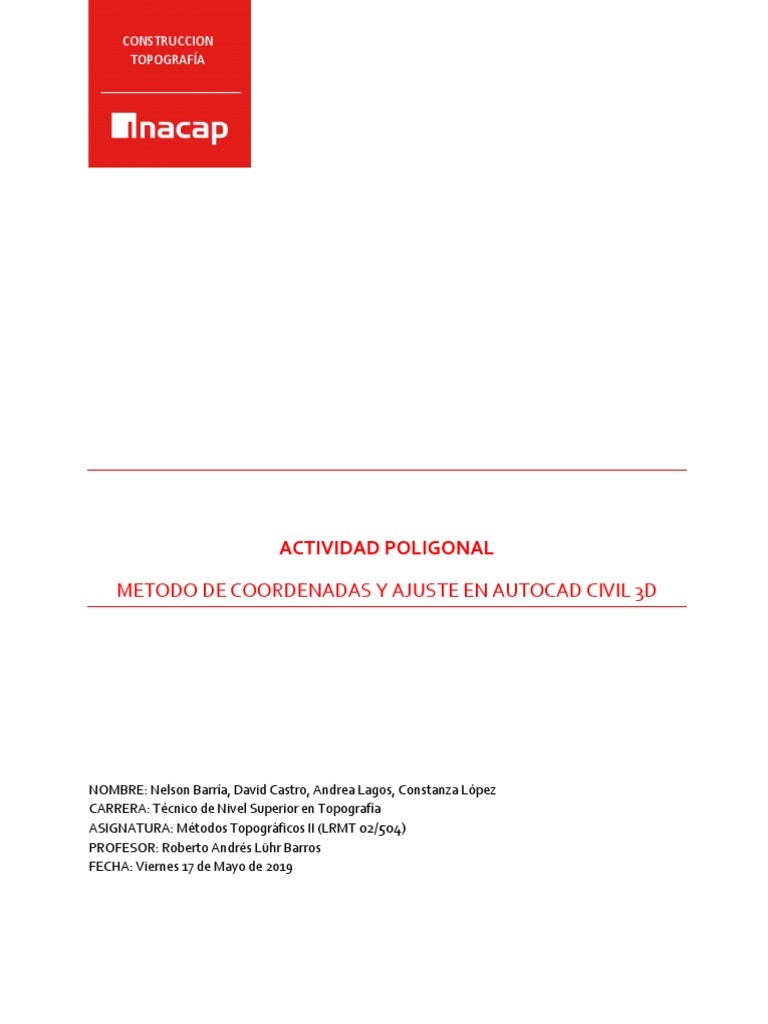

CONSTRUCCION
TOPOGRAFÍA
ACTIVIDAD POLIGONAL
METODO DE COORDENADAS Y AJUSTE EN AUTOCAD CIVIL 3D
NOMBRE: Nelson Barría, David Castro, Andrea Lagos, Constanza López
CARRERA: Técnico de Nivel Superior en Topografía
ASIGNATURA: Métodos Topográficos II (LRMT 02/504)
PROFESOR: Roberto Andrés Lühr Barros
FECHA: Viernes 17 de Mayo de 2019
1 . - Introducción
Este informe es el resultado de la medición de la poligonal llevada a cabo en las
inmediaciones de la sede. La base de medición fue a partir del uso de Estación Total,
levantando cada uno de los 4 vértices por el Método de Estación conocida. De manera
posterior se procedió al ajuste de cada coordenada de vértice con el método de la Brújula
en el software AutoCAD Civil 3D, obteniendo como resultado una poligonal ajustada.
2.- Área del Levantamiento
La poligonal fue conformada por cuatro vértices en las cercanías de Inacap tenía como
lados de estas, las calles: Bombero Hernández (lado 1), Av. Matta (lado 2), Av. Pedro
Aguirre Cerda (lado 3) y calle 19 de junio (lado 4). El levantamiento se realizó durante la
tarde del viernes 10 del presente mes.
POLIGONAL
3.- Metodología
3.1.- Metodología en Terreno
Se procedió a la instalación del equipo en la esquina de Bombero Hernández con 19 de
Junio, definido este punto como el primer pR de la poligonal, nivelado el instrumento, se
configuró el nuevo trabajo, la estación y el nombre de punto del instrumento. Se definieron
como coordenadas 5000 para el Norte, 1000, para el Este y una cota de 100.
Posteriormente se configura el punto de referencia pR-2 siguiente vértice de la poligonal,
referenciando la altura de éste en la altura del jalón. Para minimizar la ocurrencia de
errores de puntería del operador a los prismas se utilizó calaje forzoso mediante el uso de
bases nivelantes tipo tribrach. Una vez medido el punto referencial almacenado con
coordenadas en el equipo, se realiza la desinstalación para proceder a la instalación en el
PR siguiente (medido anteriormente) orientándose con el método de estación conocida,
buscando los puntos almacenados en la lista de puntos del trabajo. Se repite el
procedimiento hasta concluir la poligonal o sea medir desde el pr-4 al pr-1 cerrando la
figura. La diferencia en los valores de coordenada de partida y llegada del pr-1 será el
error lineal de cierre de la poligonal
Error cierre en Este= Coordenada E partida-Coordenada E llegada
Error cierre en Norte= Coordenada N partida-Coordenada N llegada
Instrumental y material utilizado
‐ 1 Estación Total Trimble M3
‐ 1 Trípode de madera
‐ 2 Tripodes de aluminio
‐ 2 Bases nivelantes Tribrach
‐ 2 Prismas corrientes
‐ 1 Huincha de medir de 5 m
‐ Uso de EPP
3.2.- Metodología de Gabinete
Configurar las unidades de dibujo del modelo, estableciendo la dirección Este y dejando
la orientación de la medición en el sentido antihorario (sin seleccionar la opción).
Exportados los puntos levantados desde la estación al programa AutoCAD Civil 3D, en un
archivo txt se procede a crear un grupo de puntos para los vértices y editar su estilo de
visualización, así como dibujar la poligonal cerrada con herramienta polilínea. Se activó el
comando “COGOEDITOR”, en el cuadro de editor de geometría de coordenadas se carga
la poligonal a partir de polilínea, seleccionando la polilínea en el dibujo. En el apartado de
control de la poligonal editar las coordenadas de llegada abscisa 1000 y ordenada 5000
igualando las coordenadas de partida.
En la parte superior se seleccionó la opción mostrar cierre de poligonal e informe de
ajustes, donde se podrá visualizar en un documento txt para evidenciar parámetros
como el error de cierre, ya sea para la coordenada Norte como Este y las coordenadas
calculadas, almacenando el informe para su posterior visualización en este informe.
Finalmente se selecciona el tipo de ajuste a realizar, para este caso Regla de Brújula
Ajuste de Bowditch, generando un nuevo informe donde aparece ajustada la poligonal. Se
crea la polilínea a partir de la poligonal y se añaden puntos COGO. Los puntos quedan
listos para ser exportados del software e importados a la estación, siendo los pr´s
definitivos y ajustados.
4.- Resultados
Coordenadas levantadas en terreno
Poligonal dibujada en AutoCAD Civil 3D
Diferencia en Coordenada de Partida y de Llegada
Informe de Error y cierre de Poligonal
Poligonal Ajustada
Coordenadas de los Pr’s ajustadas
Diferencia entre las coordenadas levantadas y las ajustadas en AutoCAD Civil 3d
INICIAL AJUSTADA DIFERENCIAS (m)
VERTICES
NORTE ESTE NORTE ESTE NORTE ESTE
PR-1 1000,000 5000,000 1000,0000 5000,0000 0,0000 0,0000
PR-2 961,1074 4743,9772 961,1007 4743,9771 0,0067 0,0001
PR-3 1151,9220 4711,7310 1151,9103 4711,7308 0,0117 0,0002
PR-4 1248,800 5016,9310 1248,7805 5016,9306 0,0195 0,0004
5.- Discusión
La utilización de bases nivelantes para este tipo de trabajo resultó de gran utilidad, ya que
impidió que los prismas quedaran sujetos a vibración de vehículos que transitaban cerca
de los vértices definidos, o el movimiento de vaivén que genera el viento al momento de
instalar los jalones el calaje forzoso, situaciones que pudieron haber generado un mayor
error lineal al momento de cerrar la poligonal. En relación a las coordenadas finales
posterior al ajuste realizado en civil. La diferencia entre las coordenadas inicialmente
levantadas y las que posteriormente se generan a partir del ajuste no presentan grandes
diferencias, el pr-3 y pr-4 presentaron diferencias centimétricas.
