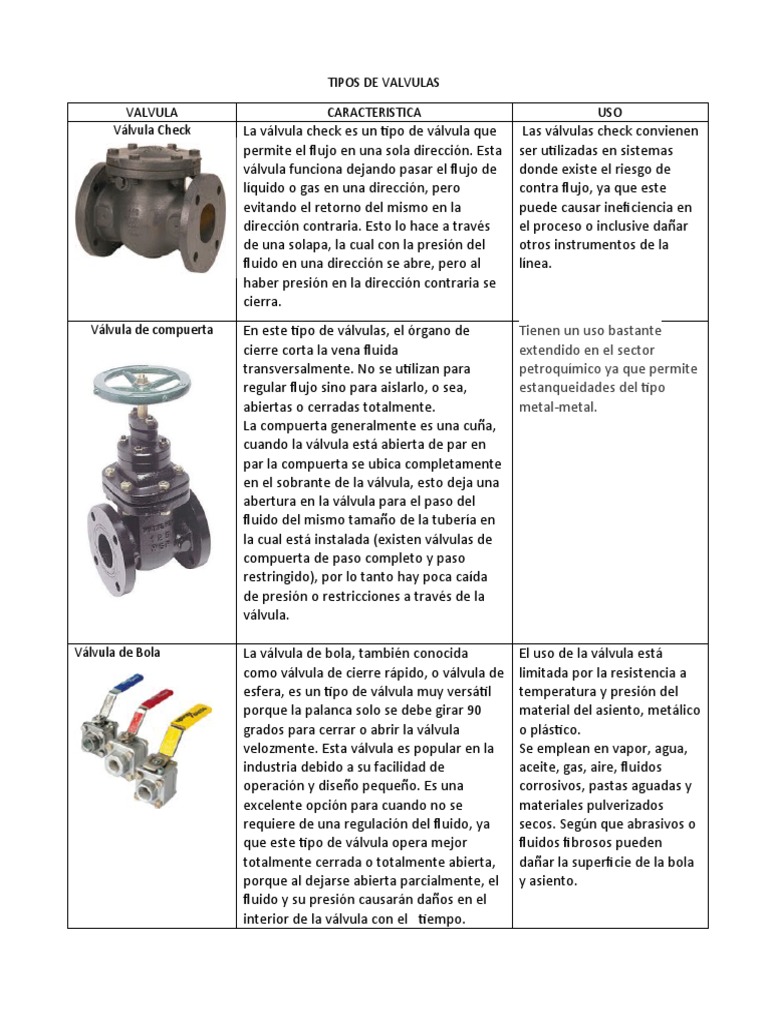

TIPOS DE VALVULAS
VALVULA CARACTERISTICA
Válvula Check La válvula check es un tipo de válvula que
permite el flujo en una sola dirección. Esta
válvula funciona dejando pasar el flujo de
líquido o gas en una dirección, pero
evitando el retorno del mismo en la
dirección contraria. Esto lo hace a través
de una solapa, la cual con la presión del
fluido en una dirección se abre, pero al
haber presión en la dirección contraria se
cierra.
Válvula de compuerta En este tipo de válvulas, el órgano de
cierre corta la vena fluida
transversalmente. No se utilizan para
regular flujo sino para aislarlo, o sea,
abiertas o cerradas totalmente.
La compuerta generalmente es una cuña,
cuando la válvula está abierta de par en
par la compuerta se ubica completamente
en el sobrante de la válvula, esto deja una
abertura en la válvula para el paso del
fluido del mismo tamaño de la tubería en
la cual está instalada (existen válvulas de
compuerta de paso completo y paso
restringido), por lo tanto hay poca caída
de presión o restricciones a través de la
válvula.
Válvula de Bola La válvula de bola, también conocida
como válvula de cierre rápido, o válvula de
esfera, es un tipo de válvula muy versátil
porque la palanca solo se debe girar 90
grados para cerrar o abrir la válvula
velozmente. Esta válvula es popular en la
industria debido a su facilidad de
operación y diseño pequeño. Es una
excelente opción para cuando no se
requiere de una regulación del fluido, ya
que este tipo de válvula opera mejor
totalmente cerrada o totalmente abierta,
porque al dejarse abierta parcialmente, el
fluido y su presión causarán daños en el
interior de la válvula con el   tiempo.
USO
 Las válvulas check convienen
ser utilizadas en sistemas
donde existe el riesgo de
contra flujo, ya que este
puede causar ineficiencia en
el proceso o inclusive dañar
otros instrumentos de la
línea.
Tienen un uso bastante
extendido en el sector
petroquímico ya que permite
estanqueidades del tipo
metal-metal.
El uso de la válvula está
limitada por la resistencia a
temperatura y presión del
material del asiento, metálico
o plástico.
Se emplean en vapor, agua,
aceite, gas, aire, fluidos
corrosivos, pastas aguadas y
materiales pulverizados
secos. Según que abrasivos o
fluidos fibrosos pueden
dañar la superficie de la bola
y asiento.
 VALVULA CARACTERÍSTICA
Válvula de Mariposa La válvula de mariposa se caracteriza
por su forma circular y el disco en su
centro. La palanca se gira 90 grados
para abrir o cerrar el disco que a su
vez permite o bloquea el paso del
fluido. Existen distintos tipos de
válvulas mariposas que se
categorizan según su forma de ser
instalada. Las más comunes son la
waffer y la Lug (que se aprecia en la
imagen).
Válvula de Aguja Este tipo de válvula se caracteriza
por tener un mecanismo de
operación fino. Al girar el volante,
este desciende un vástago en forma
de aguja que paulatinamente regula
el fluido con estrangulamiento fino y
preciso.  las válvulas de aguja como bypass
El desplazamiento del vástago, si es
de rosca fina, es lento y el hecho de
que hasta que no se gira un buen
número de vueltas la sección de
paso del fluido es mínima, convierte
esta válvula en una buena
reguladora de caudal, por su
estabilidad, precisión y el diseño del
obturador que facilita un buen
sellado metálico, con poco desgate
que evita la cavitación a grandes
presiones diferenciales.
Válvula de Globo La válvula de globo es reconocida por la
forma redonda de su cuerpo, que
parece pelota. Al girar el volante este
desciende un vástago que bloquea el
paso del flujo. Pero a diferencia de la
válvula compuerta, la válvula de globo si
puede regular el fluido, ya que está
compuesta por dos partes a través de
las cuales el fluido pasa como una
fuente, y al subir el vástago este
permite gradualmente que pase fluido
de una cámara de la válvula a la
siguiente.
USO
Esta válvula es una buena opción
para aplicaciones que no
requieren soportar mucha
presión y no necesiten de
regulación, debido a que la
válvula mariposa también opera
completamente abierta o
cerrada.
Es una excelente opción para
aplicaciones donde la instalación
se hará en lugares con poco
espacio, o en líneas de proceso
que no resistan demasiado peso.
Esta válvula es útil para
aplicaciones de altas presiones,
grandes temperaturas o
requerimientos sanitarios y de
instrumentación.
En centrales hidráulicas se utilizan
a la válvula de mariposa o esférica
de entrada a las turbinas. Primero
se opera con la válvula de aguja,
que puede trabajar mejor que la
principal a grandes diferencias de
presión sin cavitación, y una vez
que la válvula principal está a
presiones equilibrada se realiza su
obertura evitando un golpe de
ariete de la instalación.
Servicio general, líquidos,
vapores, gases, corrosivos, pastas
semilíquidas.
 VALVULA
Válvulas de expulsión de aire
Electroválvulas
Válvula de diafragma
CARACTERISTICA USO
La válvula de Admisión y Expulsión de Las aplicaciones más
Aire está provista de un flotador comunes son: en líneas de
interno y un gran orificio de venteo agua, líneas de succión de
para automáticamente expulsar y bombas, tanques de
admitir aire al llenar o vaciar un mezclado, líneas de
sistema. retorno de condensados,
 Cuando la línea se llena el aire será líneas de agua de
sustituido por el líquido, las válvulas de enfriamiento para
Admisión y Expulsión de Aire colocadas compresores de aire y
en los puntos altos cerrarán y abrirán tanques de
solo cuando la línea sea vaciada o la almacenamiento.
presión interna sea igual o menor a la
atmosférica.
El tubo guía, núcleos magnéticos y Este tipo de
resorte, están fabricados en acero electroválvulas ha sido
inoxidable. Los materiales utilizados así estudiado para su
como el diseño de las distintas piezas aplicación en sistemas de
garantizan una elevada resistencia vacío.
mecánica de la válvula.
La fuerza necesaria para el
accionamiento de la electroválvula es
proporcionada por el campo
magnético creado al conectar
eléctricamente la bobina.
En las válvulas de diafragma se aísla el Las válvulas de diafragma
fluido de las partes del mecanismo de se utilizan para el corte y
operación. Esto las hace idóneas en estrangulación de líquidos
servicios corrosivos o viscosos, ya que que pueden llevar una
evita cualquier contaminación hacia o gran cantidad de sólidos
del exterior. La estanqueidad se en suspensión.
consigue mediante una membrana
flexible, generalmente de elastómero,
pudiendo ser reforzada con algún
metal, que se tensa por el efecto de un
eje-punzón de movimiento lineal,
hasta hacer contacto con el cuerpo,
que hace de asiento.
