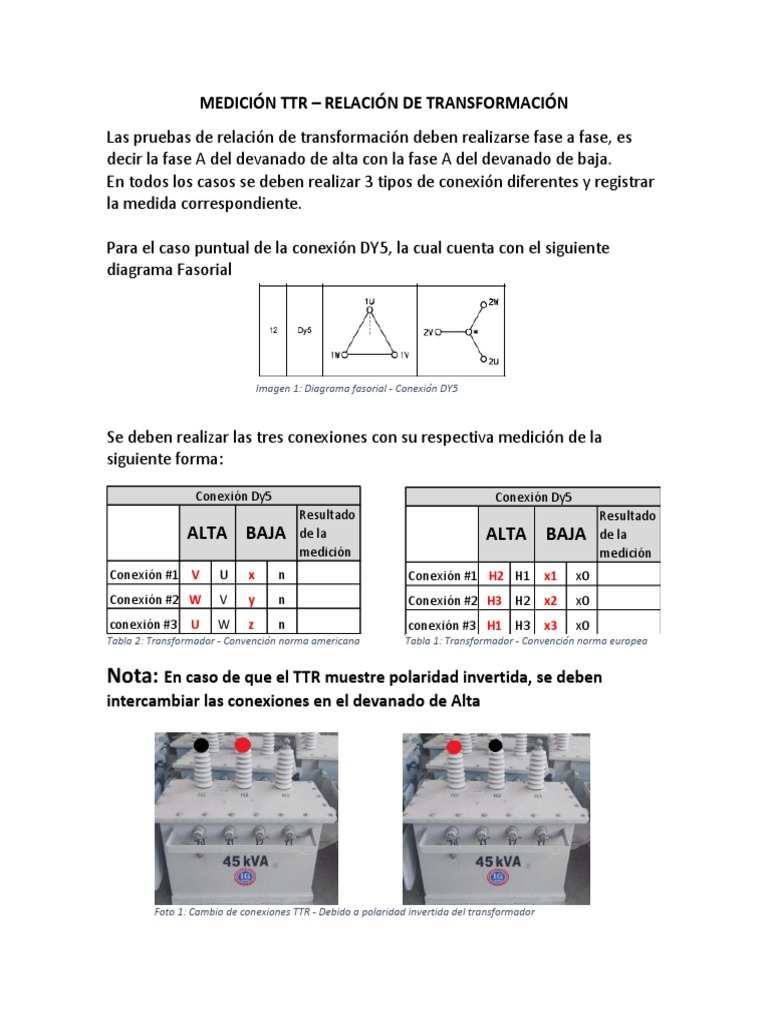

MEDICIÓN TTR – RELACIÓN DE TRANSFORMACIÓN

Las pruebas de relación de transformación deben realizarse fase a fase, es


decir la fase A del devanado de alta con la fase A del devanado de baja.
En todos los casos se deben realizar 3 tipos de conexión diferentes y registrar
la medida correspondiente.

Para el caso puntual de la conexión DY5, la cual cuenta con el siguiente


diagrama Fasorial

Imagen 1: Diagrama fasorial - Conexión DY5

Se deben realizar las tres conexiones con su respectiva medición de la


siguiente forma:
Conexión Dy5 Conexión Dy5
Resultado Resultado
ALTA BAJA de la ALTA BAJA de la
medición medición
Conexión #1 V U x n Conexión #1 H2 H1 x1 x0
Conexión #2 W V y n Conexión #2 H3 H2 x2 x0
conexión #3 U W z n conexión #3 H1 H3 x3 x0
Tabla 2: Transformador - Convención norma americana Tabla 1: Transformador - Convención norma europea

Nota: En caso de que el TTR muestre polaridad invertida, se deben


intercambiar las conexiones en el devanado de Alta

Foto 1: Cambio de conexiones TTR - Debido a polaridad invertida del transformador


Relación de transformación esperada:
𝑉𝑙𝑌
𝑉𝑙∆ = 𝑉𝑓∆ 𝑉𝑓𝑌 =
√3

𝑉𝑓∆ 𝑉𝑙∆ ∗√3


Relación de Transformación: 𝑉𝑙𝑌 =
𝑉𝑙𝑌
√3

Cuando se realiza la medición de relación de transformación se esperan


aproximadamente los siguientes valores:

Valores esperados en una conexión DYn- DY


Niveles de tensión Relación de
transformador (V) Transformación
13200/440 51,9615
13200/228 100,276
13200/220 103,923
13200/214 106,836
440/228 3,342
440/220 3,464
440/227 3,357
440/214 3,561

La fórmula para determinar la exactitud de la medida:

𝑁𝑇𝑟𝑎𝑓𝑜 𝑐𝑎𝑙𝑐𝑢𝑙𝑎𝑑𝑎− 𝑁𝑀𝑒𝑑𝑖𝑑𝑎


X 100 < 0.5
𝑁𝑇𝑟𝑎𝑓𝑜 𝑐𝑎𝑙𝑐𝑢𝑙𝑎𝑑𝑎
