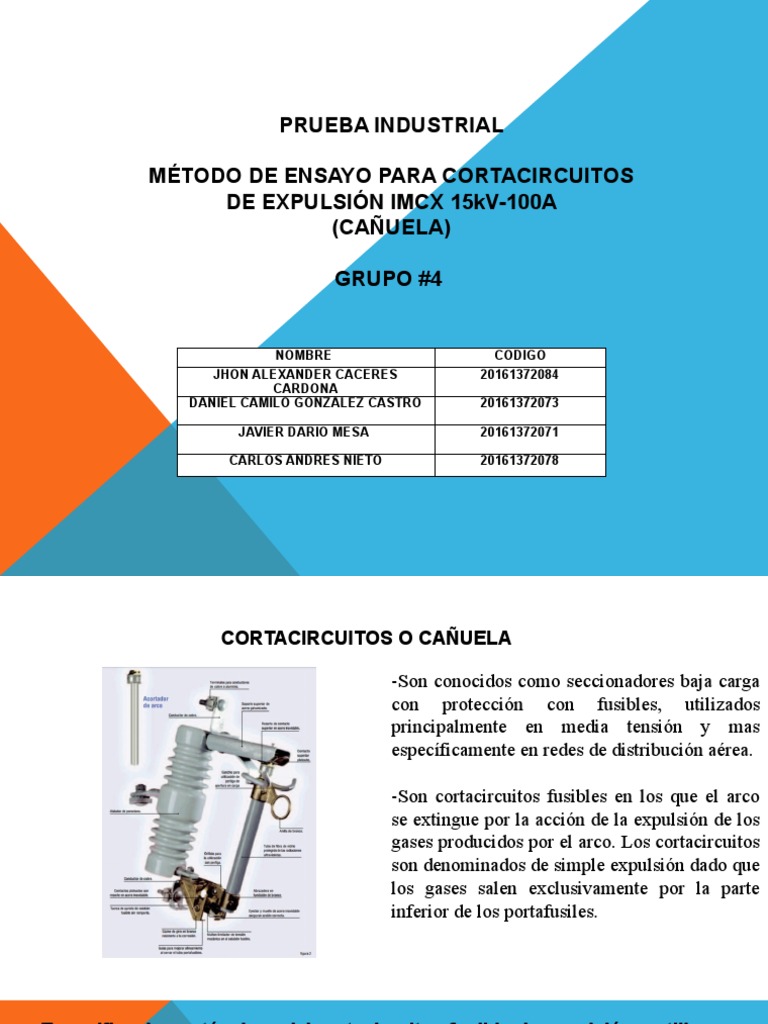

PRUEBA INDUSTRIAL

MÉTODO DE ENSAYO PARA CORTACIRCUITOS

DE EXPULSIÓN IMCX 15kV-100A
(CAÑUELA)

GRUPO #4

NOMBRE CODIGO
JHON ALEXANDER CACERES 20161372084
CARDONA
DANIEL CAMILO GONZALEZ CASTRO 20161372073

JAVIER DARIO MESA 20161372071

CARLOS ANDRES NIETO 20161372078
 CORTACIRCUITOS O CAÑUELA

-Son conocidos como seccionadores baja carga

con protección con fusibles, utilizados
principalmente en media tensión y mas
específicamente en redes de distribución aérea.

-Son cortacircuitos fusibles en los que el arco

se extingue por la acción de la expulsión de los
gases producidos por el arco. Los cortacircuitos
son denominados de simple expulsión dado que
los gases salen exclusivamente por la parte
inferior de los portafusiles.

Especificaciones técnicas del cortacircuitos fusible de expulsión a utilizar

Voltaje Nominal 15kV
BIL (nivel básico de aislamiento) 110Kv
Corriente del fusible 100A
Tipo de aislador Cerámico
Tipo de resorte Expulsor
 NORMA PARA PRUEBAS ELÉCTRICAS

• Norma técnica colombiana NTC 2132


Esta norma específica los requisitos de ensayos de diseño para
fusibles de alta tensión (por encima de 1 000 V), interruptores de
distribución mono polares en aire encapsulados; interruptores
desconectadores con fusibles y accesorios para uso en sistemas de
distribución de corriente alterna.
 ENSAYOS ELÉCTRICOS QUE SE PUEDEN REALIZAR

 ENSAYOS DE TENSIÓN SOSTENIDA EN SECO A FRECUENCIA INDUSTRIAL.

 ENSAYOS DE TENSIÓN SOSTENIDA EN HÚMEDO, A FRECUENCIA

INDUSTRIAL, EN DISPOSITIVOS PARA USO EN EXTERIORES.

 ENSAYOS DE TENSIÓN SOSTENIDA DE IMPULSO.

 ENSAYO DE FUSIBLES DE EXPULSIÓN, CORTACIRCUITOS E

INTERRUPTORES DESCONECTADORES CON FUSIBLES PARA
DISTRIBUCIÓN.
 ENSAYOS DE INTERRUPCIÓN DE CORTACIRCUITOS FUSIBLES DE
DISTRIBUCIÓN (ABIERTOS Y ENCAPSULADOS) (EXCEPTO FUSIBLES
LIMITADORES DE CORRIENTE).

 ENSAYOS DE RUPTURA BAJO CARGA PARA TODOS LOS DISPOSITIVOS

CON FUSIBLES EXCEPTO LOS CORTACIRCUITOS EN ACEITE PARA
DISTRIBUCIÓN.

 SE VAN A REALIZAR  NO SE VAN A REALIZAR

 CIRCUITOS UTILIZADOS PARA LOS ENSAYOS

Figura 4. Montaje generador de impulso de tensión para prueba de cortacircuitos.

Figura 5. Montaje circuito AC para prueba de cortacircuitos.

 PROCEDIMIENTO DE LOS ENSAYOS

 ENSAYOS DE TENSIÓN SOSTENIDA EN SECO A

FRECUENCIA INDUSTRIAL.
Se debe aplicar la tensión de ensayo especificada, con las
correcciones atmosféricas
apropiadas, durante 1 min.

La aplicación del 75 % de la tensión nominal sostenida en
seco se puede hacer en un solo paso y elevarla al valor
requerido en 5 s mínimo y 30 s máximo.

 ENSAYOS DE TENSIÓN SOSTENIDA EN HÚMEDO, A

FRECUENCIA INDUSTRIAL, EN DISPOSITIVOS PARA USO EN
EXTERIORES.
La tensión de ensayo especificada para el dispositivo, con las correcciones atmosféricas
apropiadas, se debe aplicar al dispositivo según la norma IEEE Std 4. No se deben hacer
correcciones con respecto a la humedad relativa en los ensayos en húmedo. La aplicación
del 75 % de la tensión nominal sostenida en húmedo se puede hacer en un solo paso y
elevarla al valor requerido en 5 s mínimo y 30 s máximo.
 PROCEDIMIENTO DE LOS ENSAYOS

 ENSAYOS DE TENSIÓN SOSTENIDA DE IMPULSO.

Impulso de tensión tipo rayo normalizado 1,2/50 µs.

El dispositivo sometido a ensayo debe poder aprobar este ensayo con

tensiones de polaridad tanto positiva como negativa. Cuando se evidencia
que una polaridad (usualmente la positiva) producirá consistentemente
tensiones sostenidas más bajas en este equipo o uno similar se acepta el
ensayo usando sólo esa polaridad.

Se deben aplicar al dispositivo tres impulsos sucesivos de la tensión de

ensayo especificada, con las correcciones atmosféricas apropiadas.
 CRITERIOS DE ACEPTACIÓN

 ENSAYOS DE TENSIÓN SOSTENIDA EN SECO A

FRECUENCIA INDUSTRIAL.
No debe haber flameo ni daño del material aislante.

 ENSAYOS DE TENSIÓN SOSTENIDA EN HÚMEDO, A

FRECUENCIA INDUSTRIAL, EN DISPOSITIVOS PARA USO EN
EXTERIORES.
No debe haber flameo ni daño del material aislante.

 ENSAYOS DE TENSIÓN SOSTENIDA DE IMPULSO.

Si durante cualquiera de los tres impulsos sucesivos no ocurre descarga disruptiva, el
dispositivo ha pasado el ensayo. Si ocurre más de una descarga disruptiva, el dispositivo no
ha pasado el ensayo. Si ocurre una descarga disruptiva, entonces se aplican nueve impulsos
adicionales de la tensión de ensayo especificada, y, si no ocurre descarga disruptiva, el
dispositivo ha pasado el ensayo. Si se observa alguna falla en una parte no auto-restauradora
del aislamiento, el dispositivo no ha pasado el ensayo.
 BIBLIOGRAFÍA

• Cortacircuitos fusibles de expulsión y seccionadores. (s.f.). Obtenido de Cortacircuitos

fusibles de expulsión y seccionadores:
http://iberapa.es/catalogos/productos/CUTOUTS_CU_01_03A-E.pdf
• ICONTEC. (19 de ENERO de 2007). ENSAYOS DE DISEÑO PARA FUSIBLES DE ALTA.
NTC 2132. COLOMBIA.
• MELEC. (sf). CORTACIRCUITO DE EXPULSION . COLOMBIA. Montecelos, J. T. (2013).
Desarrollo de redes eléctricas y centros de transformación. España. Zapata, C. A. (2011).
Especificación técnica para cortacircuitos. Obtenido de Cesar Augusto zapata.
