DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME

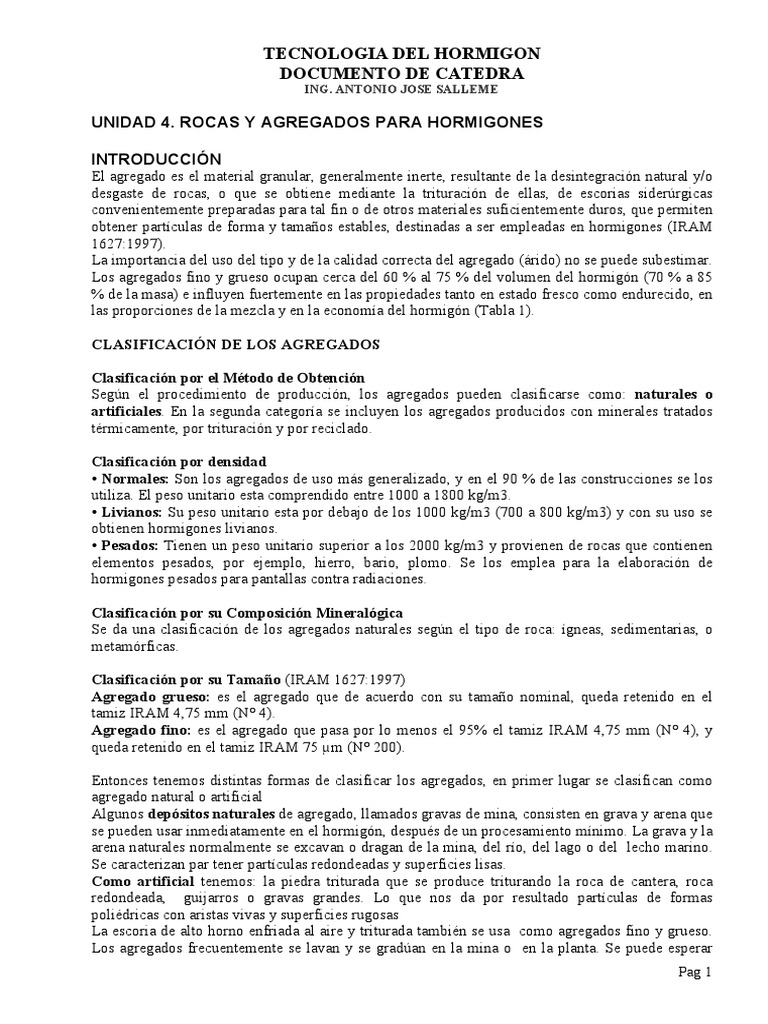

INTRODUCCIÓN
El agregado es el material granular, generalmente inerte, resultante de la desintegración natural y/o
desgaste de rocas, o que se obtiene mediante la trituración de ellas, de escorias siderúrgicas
convenientemente preparadas para tal fin o de otros materiales suficientemente duros, que permiten
obtener partículas de forma y tamaños estables, destinadas a ser empleadas en hormigones (IRAM
1627:1997).
La importancia del uso del tipo y de la calidad correcta del agregado (árido) no se puede subestimar.
Los agregados fino y grueso ocupan cerca del 60 % al 75 % del volumen del hormigón (70 % a 85
% de la masa) e influyen fuertemente en las propiedades tanto en estado fresco como endurecido, en
las proporciones de la mezcla y en la economía del hormigón (Tabla 1).
Entonces tenemos distintas formas de clasificar los agregados, en primer lugar se clasifican como
agregado natural o artificial
Algunos depósitos naturales de agregado, llamados gravas de mina, consisten en grava y arena que
se pueden usar inmediatamente en el hormigón, después de un procesamiento mínimo. La grava y la
arena naturales normalmente se excavan o dragan de la mina, del río, del lago o del lecho marino.
Se caracterizan par tener partículas redondeadas y superficies lisas.
Como artificial tenemos: la piedra triturada que se produce triturando la roca de cantera, roca
redondeada, guijarros o gravas grandes. Lo que nos da por resultado partículas de formas
poliédricas con aristas vivas y superficies rugosas
La escoria de alto horno enfriada al aire y triturada también se usa como agregados fino y grueso.
Los agregados frecuentemente se lavan y se gradúan en la mina o en la planta. Se puede esperar
Pag 1
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
PROPIEDAD DEL
HORMIGON PROPIEDAD RELEVANTE DEL AGREGADO
Resistencia Resistencia , textura superficial, tamaño máximo, forma de la
partícula, limpieza
Peso Unitario Densidad, tamaño máximo, granulometría, forma de la
partícula
Módulo de Elasticidad Módulo de elasticidad, coeficiente de Poisson
Creep y Contracción Módulo de elasticidad, forma, granulometría, limpieza
tamaño máximo, minerales arcillosos
Conductividad térmica Conductividad térmica
Resistencia a la congelación y Porosidad, permeabilidad, sanidad, resistencia a la tracción,
deshielo estructura de poros, grado de saturación, textura y estructura,
minerales arcillosos
Resistencia a la abrasión Dureza
Resistencia a la temperatura Coeficiente de dilatación térmica
Reacción álcali-agregado Presencia de constituyentes silíceos deletéreos
Resistencia al mojado y
secado Estructura de poros, módulo de elasticidad
Pag 2
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
TIPOS DE ROCAS
La clasificación es amplia pero podemos en general decir que hay tres grupos
a- Roca ígnea o magmática: lava volcánica cristalizada, granito, pórfido, basalto
b- Rocas sedimentarias: calizas, tobas, arenisca, arcilitas, domilitas
c- Rocas metamórficas: gneis, pizarra, mármol, ónix
Pag 3
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Los requisitos de calidad de los agregados los podemos enunciar en función de estas propiedades
particulares para poder obtener un hormigón de determinada resistencia y durabilidad y otras
características
1- PROPIEDADES PRIMARIAS
Se realizan distintos ensayos que se verán en el desarrollo de la materia, por ejemplo a las rocas se
le realizan los siguientes ensayos en función de sus propiedades:
RESISTENCIA COMPRESION
TENACIDAD Ensayo de PAGE
DUREZA:
La dureza de los agregados es una característica que cobra importancia en obras tales como
conductos, canales y vertederos de diques en los cuales el agua transporta materia sólida en
suspensión, o en los disipadores de energía por problemas de cavitación, o en playas industriales y
pavimentos, sometidos a la acción de neumáticos. La dureza del hormigón esta vinculada
principalmente a la dureza de las partículas de los agregados, en especial del grueso.
caso, la abertura de 1,7 mm del tamiz Nº.12, es decir, que tiene 12 mallas en una pulgada lineal,
cada una de 1,7 mm de abertura.
Todas las partículas que se hayan reducido a esa dimensión serán consideradas material perdido, al
resto se lo lava, seca y pesa.
Tenemos:
Pi: peso inicial antes del ensayo
Pf: peso final
y por medio de % = (Pi – Pf)/ Pi x l00
RESISTENCIA:
No pueden hacerse ensayos sobre los agregados, referidos a la resistencia a la compresión, tanto
estática como dinámica. Par tal motivo la norma I.R.A.M. 1531 establece que cuando se desee
conocer la resistencia y la tenacidad de los agregados, se determinará sobre la roca de origen.
En este caso pueden realizarse ensayos de compresión de la roca, sobre probetas cúbicas o
cilíndricas en estado saturado y con la dirección de aplicación de la carga paralela a los plano de
clivaje. Un valor recomendado de resistencia a compresión es de 60 MPa. La resistencia a tracción
es débil y está comprendida entre 1 y 8 MPa.
Pero en lo referente a resistencia, debemos hacer notar que al explotar un frente de cantera, puede
ocurrir que obtengamos un porcentaje de partículas de menor resistencia que la de la roca de origen
(debido a fisuraciones, agrietamiento, erosión del agua, etc.). Debemos tratar de que ese material no
se incluya en el resto ya que como consecuencia, al llegar ese material a obra, si bien es cierto que
estará compuesto en su mayoría por partículas resistentes, habrá también en él, una cierta cantidad
de partículas blandas o de menor resistencia. La IRAM 1644:1967 trata este tema y lo que ocurre
dentro de la masa de hormigón es que constituyen puntos débiles y concentraciones de tensiones.
Esta cierta cantidad de partículas blandas que pueden estar presentes en el agregado tienen un límite
para todas las especificaciones, ese límite casi universalmente aceptado es de 11 %
Cuando se presentan agregados de los cuales no se pueden obtener probetas, se debe plantear otra
forma de evaluación. En el caso de agregados finos, es posible realizar un ensayo de resistencia
estructural, que consiste en moldear probetas de mortero de arena en estudio y comparar los valores
de resistencia de esta serie de mortero con una serie patrón de idénticas características, elaborada
con arena normal (IRAM 1633:1965).
En el caso de los agregados gruesos no existen ensayos normalizados, pero desde el punto de vista
práctico, se puede resolver de igual forma, comparando con un hormigón elaborado con un
agregado grueso de reconocidas buenas características. En este caso las dos series tienen idéntica
relación a/c, tipo de arena, contenido de cemento y proporciones entre agregado fino y grueso.
Se define como tenacidad a la medida de la energía requerida para hacer fallar un material. Difiere
de la resistencia, que es la medida del esfuerzo requerido para alcanzar la rotura.
Esta cantidad de energía está asociada con la deformación que sufre el material antes de romperse
por lo que, a los fines prácticos, podemos decir que un material es tenaz cuando admite una gran
deformación antes de la rotura. La capacidad de presentar gran deformación antes de la rotura suele
expresarse usualmente además como ductilidad.
Por el contrario, entendemos por fragilidad la propiedad de los materiales de romperse con una
pequeña deformación (es decir cuando se requiere una menor cantidad de energía para alcanzar la
rotura).
Pag 5
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
DURABILIDAD:
La durabilidad de los agregados se valora del mismo modo que la de las rocas, mediante ensayos de
solución saturada de (S04Na2) sulfato de sodio y (SO4Mg) sulfato de magnesio o bien mediante
congelación y deshielo.
Existe una diferencia en la técnica: Cada uno de los tamaños de las partículas se ensaya por
separado, en los 5 ciclos de valoración de la muestra. (Inmersión)
Cada tamaño representa un % del total de la muestra, tendremos que determinar el % de pérdida
referida al total.
Supongamos que un tamaño determinado representa un X1 %, de la totalidad de la muestra y que
ese tamaño pierde Y1 %, la perdida referida al total será e1 producto de X1 x Y1 %. A otro tamaño
le corresponderá otro X2 e Y2 y así para todos los tamaños del agregado. La suma de los X % nos
dará el % de pérdida referida al total. Este porcentaje de acuerdo a la norma I.R.A.M. 1531 tiene
que ser menor del 13 %. Si el porcentaje arrojado par el ensayo es menor que el límite especificado,
el agregado puede utilizarse sin inconvenientes, en caso de que sea mayor debemos realizar el
ensayo por congelación y deshielo. Pero a diferencia de lo que ocurría con las rocas, este ensayo se
realiza con probetas de hormigón confeccionadas con el tipo de agregado a ensayar.
La norma mantiene, sin embargo, e1 mismo criterio final que para las rocas: Si este ensayo de
congelación y deshielo no tuviere resultado satisfactorio pero hay antecedentes de la utilización del
material en obras similares, en condiciones similares de exposición y ese hormigón se comporta de
manera satisfactoria desde hace mas de 10 años, el agregado puede utilizarse.
2 - PROPIEDADES SECUNDARIAS
Azúcares
FORMA Y Granulometría
TAMAÑO DE
LOS AGREG Partículas en forma de lajas
LIMPIEZA DE AGREGADOS:
Cuando los agregados tanto naturales como artificiales, contienen impurezas, podrían cumplir las
exigencias nombradas anteriormente y sin embargo no serian utilizables. En algunos depósitos de
materiales, el agua, con el transcurso del tiempo y e1 desarrollo de la vida orgánica, puede
incorporar a esos materiales todo tipo de impurezas, polvo, materias orgánicas, materias carbonosas,
partículas livianas, etc., todas de resistencia inferior a la del propio material.
Pag 6
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Dependiendo del tipo de impurezas, nos pueden traer diferentes problemas. Unos, físicos, por su
presencia y otros, químicos, que nos pueden alterar los procesos de fraguado y endurecimiento del
hormigón
Hablaremos del polvo como impureza, definiéndolo como constituido por partículas que pasan el
tamiz 200 (menor de 74 micrones).
La superficie de los materiales pulverulentos se mide por su superficie específica (sup por cm2 de 1
gramo del material). El cemento Pórtland tiene una superficie específica de 3000 cm2/gr., la cal
aérea 8000 cm2/gr. y partículas coloidales de arcilla 16.000 cm2/gr.
Supongamos ingresar al hormigón un agregarlo que tiene como impureza una cierta cantidad de
polvo; con ello ingresamos una superficie mucha mayor. Por otro lado la pasta de agua-cemento
tiene como misión rodear y unir las partículas y si la superficie aumenta se necesita mayor volumen
de pasta. Si para solucionarlo le agregamos agua para compensar esa mayor superficie especifica
disminuye la resistencia a1 aumentar la razón agua/cemento, habrá mayores cambios volumétricos
y mas contracción por secado
Podemos agregarle además del agua, cemento, pero la estabilidad volumétrica no se corrige
totalmente debido a mayor volumen de pasta. Además ese Hormigón es más caro al tener mayor
contenido unitario de cemento.
Entonces por la presencia de polvo el hormigón se encarece y es más inestable volumetricamente.
Además, el polvo estará adherido a la superficie del agregado (adherencia que será mayor si el
material ha sido mojado y secado alternativamente). Al realizar el hormigón la pasta rodeará a las
partículas así constituidas por lo que quedará entre pasta y partícula una película superficial que
disminuye la adherencia pasta-partícula.
El caso es mas grave cuando e1 agregado es canto rodado. Sucede que cuando e1 hormigón ha
fraguado, la pasta que envue1ve la partícula no se puede remover, la película sí, a lo cual se suma la
superficie lisa del canto rodado en contra de la adherencia. Existe como consecuencia, una
disminución en la resistencia a 1a tracción y por consiguiente a la flexión.
Dada la importancia de este concepto las normas permiten como porcentaje máximo admitido de
polvo en los agregados gruesos un 1 % y en los finos hasta 3 %. Se determina en laboratorio por el
porcentaje que pasa el tamiz Nº 200 (74) micrones de abertura).
Otro de los factores que afectan a la limpieza de los agregados principalmente en los gruesos, son
terrones de arcilla. Es muy frecuente que existan materiales arcillosos en las grietas de las canteras.
La arcilla es un material que posee fuerte poder cementante. Los terrones son una acumulación de
partículas arcillosas de diámetro medio que oscila entre 5, 10 y 15 micrones.
Cuando el agregado con los terrones arcillosos cementados es empleado en una estructura de
hormigón pueden presentarse dos variantes:
a. Durante e1 mezclado con agua los terrones pueden disgregarse, transformándose en polvo
de alta superficie específica con lo cual caemos en todo lo tratado anteriormente.
b. Los terrones no se disgregan a1 mezclarse con el agua y quedan como tales. Al quedar
dentro de la masa de hormigón en condiciones húmedas durante algunos días pierden sus
propiedades cementantes y caemos en el caso de las partículas blandas o descompuestas
tratado posteriormente.
Las especificaciones respecto de los terrones son mucho más severas, no se admite más del 0,5 %
en peso (IRAM). "Las normas americanas ASTM estipulan el mismo limite y además recomiendan
no pasar del 0,25 %. La determinación del porcentaje se realiza mediante un lavado en agua para
disgregar esos trazos arcillosos. Previa pesada de la muestra se coloca con anticipación en agua
durante algunas horas.
Otra forma sería tratarlas igual que las partículas blandas y descompuestas.
Es frecuente encontrar que no todo e1 trozo sea arcilla: el corazón suele ser una partícula de
agregado. Luego se determina el % de terrones de arcilla mediante:
Pag 7
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
La limpieza de los áridos también esta particularmente afectada por las llamadas “partículas
livianas".
Por partículas livianas se entiende trocitos de madera y otros elementos que suelen ajustarse a los
materiales de construcción en este caso los áridos. Ellas dan origen a una influencia negativa, dado
que las dimensiones y características de las partículas livianas dificultaran la movilidad de los
áridos.
Son partículas de escasa resistencia que en 1a masa del hormigón, crean puntos de concentración de
tensiones que pueden originar inconvenientes para la estabilidad de 1a estructura. El escaso peso de
estas partículas y el volumen relativamente considerable proporciona grandes limitaciones. El
máximo admitido de partículas livianas es del orden del 0,5 % en peso. Las mismas especifi-
caciones recomiendan no pasar del 0,1 %. Para 1a determinación de estas partículas en los
agregados se hace uso de su característica general de ser livianas. Es un método de flotación donde
se emplea un líquido de peso específico conveniente. En 1a práctica los pesos específicos de estos
líquidos oscilan entre 2, o mayores de este valor, como el caso del CL4C (tetracloruro de carbono),
con densidad igual a 2. Se pesa una muestra de material y se la vierte en el líquido y como los
áridos tienen pesos específicos que oscilan entre 3 y 2.5, precipitan, en tanto que las partículas
livianas permanecen en f1otacion, las partículas que precipitan, son luego lavadas y secadas
determinándose su peso final, entonces:
Estas partículas livianas juntamente con los materiales pulverulentos y los terrones de arcilla son las
suciedades mas frecuentes de los áridos en mayor o menor grado, debiéndose verificar los % de
cada una.
Pag 8
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
En caso de que el resultado exceda el límite y queda la duda de la existencia de material orgánico
este activo o no, en este caso se recomienda el ensayo comparativo de resistencia de mortero y
hormigones: se comparan dos morteros, uno hecho con arena patrón en laboratorios y el otro con la
arena dudosa. En obra puede obtenerse arena patrón lavándola con OHNa. Los dos juegos de
probetas son ensayadas a la compresión a las edades de 7 y 28 días.
Las normas establecen que si 1a diferencia de resistencia es menor del 10 %, la arena puede usarse.
Para valores mayores del 10 % se le atribuye una acción retardadora debido a la presencia de las
impurezas orgánicas.
Pero en general estas impurezas pueden eliminarse por lavado.
Son impurezas comunes. Los terrenos tienen sales disueltas que las aguas se encargan de disolver y
llevar en suspensión dándoles un gusto salobre. Esas aguas depositan las sales solubles en los
lechos y se adicionan a las arenas.
Los problemas que presentan estas sales pueden ser de dos tipos:
1.- De orden estético:
Son sales solubles que a1 solubilizarse en el agua se incorporan a la masa del hormigón y al
evaporarse el agua libre se acercan a la superficie, apareciendo manchas de sales. El problema se
agrava cuando esas manchas entran en contacto con marcos de metal (corrosión).
2.- Las sales pueden provocar reacciones de distintos tipos en la masa del hormigón. Los sulfatos
son responsables de una reacción que tiende a desintegrar e1 hormigón por ser reacción expansiva,
con aumento de volumen.
Los sulfatos se combinan con el aluminato tricálcico del hormigón para dar un sulfoaluminato que
es soluble en agua, con el cual e1 producto de la reacción es disgregada, desintegrándose e1
hormigón.
Otras sales como los Cl pueden ser favorables: el Cl2Ca mejora la resistencia siempre que dicha
cantidad no sea excesiva, porque si no se traduce una vez mas en perdida de resistencia .y
desintegración del hormigón.
Existen denominadores comunes: todas las sales disueltas en agua son corrosivas de las armaduras
metálicas. -
En general solo cuando se sospeche la presencia de sales debe determinárselas. En cuanto a la
determinación de sales solubles tenemos lo siguiente: una muestra se lava con agua hasta disolver
las sales. El extracto acuoso obtenido se lleva a una estufa para determinar la cantidad de sales.
También podría pesarse la muestra antes y después del lavado
La norma admite un máximo de 0,01 % en peso de sales en los agregados, y esto es solamente
desde el punto de vista estructural ya que para porcentajes algo menores aparecen las manchas.
Pag 9
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Este tipo de impureza existe en un agregado por distintas razones: la proximidad de yacimientos de
áridos y de materiales carbonosos; contaminación durante las operaciones de transporte, carga y
descarga; contaminación durante el estacionamiento prolongado a 1a intemperie, etc.
Las partículas carbonosas sólidas apreciables se traducen en definitiva en un aspecto estético ya que
aparecen puntos negros en 1a masa del hormigón.
Existe además un aspecto químico: las partículas carbonosas con frecuencia tienen azufre en mayor
o menor proporción, que produce en reacciones de disgregación en la masa del hormigón. El
carbono constituye un elemento de la materia orgánica: según la forma en que se encuentre
químicamente combinado ha de ser su actuación en forma retardatoria en el cemento. Si el carbono
está como una partícula y no entra en una reacción se traduce en puntos débiles de menor resisten-
cia y de concentración de tensiones. Por ello se recomienda en la práctica valorar el % de estas
partículas.
Las normas admiten un máximo del 0,1 % con recomendación de no pasar el 0,05%.
La determinación se hace igual que para las partículas livianas dado que los diferentes carbones
tienen pesos específicos menores que los áridos. Generalmente se determinan por flotación en el
Cl4C
Son impurezas fácilmente eliminadas por lavado.
(d) Azucares:
Es una forma muy activa de materia orgánica, retardatoria del proceso de fraguado y
endurecimiento. Si tenemos por ejemplo un volumen de unos 7 litros de hormigón al que le
adicionamos un terrón de azúcar, varias horas después ese hormigón no ha endurecido.
Esta es una acción difícil de controlar que depende de los componentes del azúcar y del cemento. Si
se verifica que se ha incorporarlo azúcar a1 hormigón este no debe ser empleado. La incorporación
de azúcar puede realizarse por caminos variados. Los ingenios azucareros que vuelcan sus efluentes
en los ríos contaminan los áridos.
Además existe contaminación accidental por medio de los transportes, carga y descarga aunque en
mucho menor grado.
Si un hormigón al cabo de unos días no ha endurecido, queda la duda si ha de alcanzar en e1 tiempo
la resistencia para la cual fue diseñado. Por ello en un hormigón solo se toleran “vestigios”. Las
normas exigen que ante la aparición de "vestigios" el hormigón no pueda emplearse.
Con indicadores adecuados se determina la presencia de azúcar.
disponga del tiempo para rodearla y en consecuencia queda retenida debajo de la laja. Luego al
evaporarse esa agua quedara el vacío de la gota de agua. Estos fenómenos se observan en un corte
de una masa del hormigón.
En estos casos la laja esta trabajando como una viga simplemente apoyada cargada en el centro de
la luz. En estructuras de poco espesor y de gran superficie como losas, pavimentos, las lajas son
cercadas a la superficie por los movimientos ascensionales del agua en la compactación. Cuando la
carga de transito actúa, la laja se quiebra y salta. Prosiguen luego los problemas de impacto y
acumu1ación de agua que se traducen en un bache.
Se debe tratar de obtener partículas de formas cúbicas y esféricas. Por ello las especificaciones
determinan un límite para las lajas. Este límite ha sufrido una evolución con el tiempo. Unos 20
años atrás el % máximo admitido era del 3 al 5 %. Hoy en día las normas A.S.T.M., I.R.A.M., etc.,
admiten un 20 %. La razón está en el progreso obtenido en equipos para hormigones que eliminan
la incidencia de la trabajabilidad, a un mínimo.
Para definir una laja, la relación mas aceptada es 4:1, es decir, cuando la menor de las dimensiones
es la cuarta parte de la mayor.
TAMICES
Los tamices son de abertura cuadrada formados por alambres que se cruzan. Las dimensiones que se
especifican son entre los alambres, a sea, dimensiones netas. Existen diferentes series de tamices;
los de la serie I.R.A.M. están basados en la serie americana “Standard”
La necesidad de clasificar los materiales granulares por sus dimensiones es muy antigua. Se hizo
costumbre el empleo de mallas para tales fines. Sin embargo, hasta fines del siglo pasado ha
existido una anarquía total.
Tyler (EEUU) estudia por primera vez el problema en forma racional y tomó como tamiz básico
para la serie el menor. Dicho tamiz correspondía a1 que tenía 200 mal1as por pulgada lineal. Al
fijar un diámetro a los alambres, dicho tamiz tenía una abertura libre de 74 µ (micrones).
Proyectó la serie tal que la razón de la progresión sea de (2)1/2. Así si el primero se inicia en la
figura (a), el segundo de la serie corresponde al esquematizado en 1a figura (b), y así
sucesivamente:
O sea, el área del 2º es el doble de la de la 1º. Dos tamices alternados tienen los lados de doble
dimensión.
Esta ha sido la serie de Tyler, que no fue la más racional.
La serie americana partió de un tamiz de dimensiones prefijadas tal que la serie pudiera extenderse
hacia ambos lados. Además se tomó en cuenta la necesidad paulatina de ir hacia e1 sistema métrico
decimal. el tamiz básico en la serie americana es el que tiene 1 mm de abertura o, lo que es igual, 10
mallas por pulgada lineal.
La serie Standard americana ha sida normalizada por I.R.A.M., corresponde a la I.R.A.M. 1501
(A.S.T.M. 11).
Para hormigones se emplea la llamada serie de Abrams o del modulo de finura
SERIE DE ABRAMS
ASTM 3" 2 1/2" 2" 1 1/2" 1" 3/4" 1/2" 3/8" Nº 4
IRAM 76 63 51 38 25 19 13 9.5 4.74 mm
(a) (b) (c)
Pag 11
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
El grafico granulométrico se construye de doble entrada; en ordenadas material que pasa y material
retenido, en escala aritmética. En abscisas llevamos las aberturas de los tamices en escala
logarítmica. Como la serie es de razón 2, están igual mente espaciados. A la vertical libre se le
asigna el Nº 200 (74 µ).
Pag 12
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Un árido es grueso cuando el 95 % o más queda retenido en e1 tamiz de 4,74 mm. de abertura. Un
agregado puede denominarse fino cuando el 95 % (como mínimo pasa por el tamiz de 4,74 mm. de
abertura
Se define el tamaño máximo nominal de un agregado como 1a abertura del tamiz en que queda
retenido como máximo el 5 %
Este concepto expresa en forma práctica el grosor o finura del material, y no se puede usar para
tener una idea de la distribución de tamaños de partículas del mismo. Dos agregados con distintas
granulometrías pueden tener el mismo módulo de finura. Abrams, define como módulo de finura al
número que resulta de dividir por 100 la suma de porcentajes retenidos en forma acumulada en los
10 tamices de la serie normal (IRAM 75 mm (3”), IRAM 37.5 mm (1 1/2“), IRAM 19 mm (3/4”),
IRAM 9,5 mm (3/8”), IRAM 4,75 mm (N°4), IRAM 2,36 mm (N°8), IRAM 1,18 mm (N°16),
IRAM 600 µm (N° 30), IRAM 300 µm (N° 50), IRAM 150 µm (N° 100)). El módulo de finura
puede oscilar entre 0 y 10. Para los agregados finos, varía de 2,4 a 3,2; aunque las arenas de la zona
del Río de la Plata tienen un valor de 1,6. Para los agregados gruesos, el módulo esta comprendido
entre 6 a 9. Las mezclas de agregados fino y grueso tienen un módulo de finura entre 3,2 y 6. Debe
mencionarse a los fines prácticos se emplea el módulo de finura para definir a las arenas, y sirve
como parámetro de diseño de mezclas de hormigón en los métodos racionales de dosificación.
El cálculo del módulo de finura del agregado fino se calcula como:
MFAg F = Σ % RA/100 (tamices 8, 16, 30, 50, 100)
Para los agregados finos, los módulos de finura recomendada, corresponden a la curva límites y
varían de 2,4 a 3,2. Como las arenas del país tiene M de F menores de 2,4 lo que implicaría buscar
arenas mas gruesas; se admite entonces emplear materiales de granulometría mas fina de un M de F
de 1.6 (Curvas A,B,C)
% QUE %
PASA RETENIDO
TAMIZ ACUM. ACUM.
100 100 100 0 0 0
4 95 100 100 5 0 0
8 80 100 100 20 0 0
16 50 85 100 50 15 0
30 25 60 95 75 40 5
50 10 30 50 90 70 50
100 2 10 10 98 90 90
SUMAT. % RET AC. 333 215 145
MODULO DE
FINURA 3.33 2.15 1.45
Pag 14
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Límites de granulometría de los agregados gruesos normales (según norma IRAM 1627)
En caso de tamaños nominales mayores o iguales a 37,5 mm el agregado grueso debe formarse por
una mezcla de dos fracciones almacenadas separadamente.
Si los ensayos lo comprueban pueden usarse en una sola fracción 4,75 / 37,5; si no deben usarse dos
fracciones.
Pag 15
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Los agregados gruesos deben estar libres de sustancias que sean reactivas con los álcalis del
cemento. Otros requisitos son la estabilidad frente a una solución de sulfato de Sodio (IRAM 1525),
la estabilidad de las rocas basálticas constatada por el ensayo de inmersión en etilén-glicol, el
desgaste Los Ángeles (IRAM 1532) hasta un máximo de desgaste de 45% y el ensayo de
durabilidad los agregados por congelación y deshielo (IRAM 1526).
Mezcla de agregados
Importancia de una granulometría continua. Muchos investigadores llegaron a la conclusión que
lograda la máxima compacidad se podían obtener hormigones de buena calidad, así surgen las
curvas granulométricas ideales de Fuller, Bolomey y otros que tratan de acercarse a tal condición.
Asociando la compacidad con el mayor tamaño máximo compatible con la estructura y lo obtenible
en yacimientos (condición que nos daría la menor superficie específica) y con una excelente
granulometría, podemos decir que solucionamos uno de los factores de mayor importancia que
conducen al logro de un hormigón de calidad.
Pag 16
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Existen características que resultan indispensables para el posterior manejo de los materiales. Ellas
son:
PESO ESPECÍFICO
P
Pe =
Vol. sólido (no se consideran los vacíos ni los poros o cavidades interiores de las partículas)
Las cavidades son generalmente capilares
Pag 17
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Hay mas aumento de volumen para un mismo contenido de humedad, o mientras más fino sea el
material
En base al gráfico anterior podemos sacar la variación del PUV en función del % de humedad y
resulta el siguiente gráfico
Pag 18
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Para los agregados grueso es muy poca la incidencia que tiene él %H en el PUV, nosotros la
despreciamos
Podemos determinar el P.U.V. en las siguientes situaciones:
• P.U.V. del material suelto
• P.U.V. del material compactado
Partícula seca
II
III
Pag 19
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
IV – I = Ht Humedad total
III – I = Hi Humedad inicial o absorción
III – II = He Humedad efectiva
IV – III = Hs Humedad superficial
Psss – P s
A%= x 100 (C)
Ps
Psss = Peso saturado superficie seca
Ps = Peso seco
La absorción está en el orden de 0,2 a 0,4 %. O sea mayor a 1 % generalmente
Ph - Ps
Ht % = x 100 (D)
Ps
Ph - Psss
Hs % = x 100
Ps
Hs % = Ht % - A %
DETERMINACION DEL Pe
Esta determinación se realiza con el estado III para agregado fino. Hay variaciones del Pe si se lo
realiza con el estado I en vez del III, puesto que el peso seco es menor (estado I)
Para determinarlo en el agregado grueso se realiza utilizando el principio de Arquímedes
Los valores de Pe que pueden tomar los agregados gruesos usados en construcción están entre 2.5 y
2.7 esto depende de la roca que produzca el agregado
El PUV varía entre 1.30 (sin compactar) y 1.60 (compactado) o sea la mitad del valor del Pe
Pag 20
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
PESO ESPECÍFICO
Es una característica muy asociada a la absorción de agua: en su determinación de la absorción del
agua. El P.E. de un agregado depende fundamentalmente de su composición mineral, pero además
depende, para una misma roca del tamaño a que fue triturado (porque reducida a polvo, el peso
especifico sería el absoluto de la física), el material reducido a polvo estaría libre de vacíos.
Para una misma roca existen diferencias leves por su tamaño, debemos determinar el peso
especifico de cada roca que es la que se ha de emplear en obra, digamos que el P.E. puede tener
distintos valores según como se determine el numerador de la expresión correspondiente. Si al pesar
el material se lo tiene como saturado de superficie seca, el P.E: determinado es el de esas
condiciones, pero si al material se le elimina el agua, el P.E. será otro menor ya que el peso del
material se redujo en el peso de la humedad interna.
Los dos pesos específicos tienden a coincidir y la diferencia es poco importante para las rocas
como granitos, basalto, gneis, pórfidos, por ser rocas compactas pueden llegar emplearse cualquiera
de los dos P.E.
En cambio para las cuarcitas, calizas, areniscas, cascotes de ladrillos, (donde las absorciones son
muy grandes), la diferencia de ambos pesos específicos es muy notable.
Psss
P.E. sss = ----------------------------
Psss aire – Psss agua
Si deseo conocer el peso específico seco coloco la muestra en estufa hasta peso constante
Ps
P.E. s = ----------------------------
Psss aire – Psss agua
Se coloca agua hasta el cero. En rigor se coloca agua hasta enrasar cualquier división por encima
del cero.
La arena en estado saturado y de superficie seca se introduce en el frasco. El volumen de agua
desplazado es el volumen de sólido de la arena contenida dentro del recipiente.
Puede así conocerse Psss aire – Psss agua
Luego se saca la arena se la pesa y puede determinarse el P.E. sss
También puede emplearse el procedimiento recomendado por la norma IRAM 1520:2002, para lo
cual debe disponerse de un matraz aforado de 500 cm3. El volumen es la diferencia entre el
volumen del matraz y del agua agregada al mismo para llegar a la marca de 500 cm3, luego que se
han incorporado 500 g de arena. La norma IRAM específica la determinación de la densidad
relativa de la muestra en estado seco y saturada con superficie seca. En la Tabla 5 se dan los valores
característicos de la densidad relativa saturada y superficie seca de materiales empleados
habitualmente en el país y su gama de variación.
Pag 22
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Porcentaje de Vacíos
Relacionando los conceptos de densidad y peso unitario se puede determinar el porcentaje de vacíos
de la muestra que resulta matemáticamente igual a:
% de vacíos = 100 *(Densidad - PUV)/Densidad
Son agregados que tienen un peso unitario menor de 1120 kg/m3 y encuentran aplicación en la
producción de varios tipos de hormigones livianos. El bajo peso es debido a su microestructura
celular o altamente porosa. Puede notarse que materiales orgánicos, tales como el aserrín, no deben
utilizarse como agregado por la poca durabilidad que presentan en un medio alcalino húmedo, como
es el hormigón de cemento portland. Este tipo de agregado puede ser de origen natural o producido
sintéticamente. Los agregados livianos naturales son fabricados por procesado de rocas ígneas
volcánicas, como la pumicita, escoria o toba. Los agregados livianos sintéticos pueden ser
manufacturados por tratamiento térmico desde una variedad de materiales, por ejemplo, arcilla,
pizarras, esquistos, diatomita (algas con cubierta silicea), vermiculita, perlita, escoria de alto horno
y cenizas volantes.
Actualmente, hay un amplio espectro de agregados livianos con pesos unitarios desde 80 a 900
kg/m3. Los agregados muy livianos, en un extremo del espectro, son generalmente débiles y en
consecuencia son más apropiados para elaborar hormigones no estructurales aislantes. En el otro
extremo, están los agregados livianos que son relativamente menos porosos, cuando la estructura de
poros consiste en una uniforme distribución de poros finos, el agregado es usualmente fuerte y
capaz de producir hormigones estructurales.
Agregados Livianos Sintéticos
Se conocen una gran variedad de marcas comerciales de agregados de esta categoría, pero la mejor
clasificación se basa en la materia prima utilizada. Estos agregados producidos por aplicación de
calor a fin de expandir la arcilla, pizarra, vermiculita, etc. El método más común y original para
elaborar agregados livianos, es el que utiliza hornos giratorios, similares a los empleados en la
fabricación del cemento Pórtland. La materia prima se calienta hasta una fusión incipiente,
usualmente entre los 1000 y 1200 °C. En esta etapa se forma el vidrio que llena los poros de las
partículas. Mientras el material se encuentra en el estado piroplástico, se forman gases por
disociación y reacción entre los componentes, que al quedar atrapado en el vidrio, causan la
expansión o hinchazón de las partículas de agregado. El vidrio que se forma debe tener una
viscosidad que le permita atrapar al gas y evitar la aglomeración de las partículas. La presencia de
hierro en estado ferroso (menor estado de oxidación) reduce la temperatura de formación del vidrio.
La estructura porosa se conserva en el enfriamiento, de modo que la densidad aparente del material
expandido es menor que la del material antes del proceso térmico.
La arcilla expandida por este método se denomina comercialmente Leca. El hormigón elaborado
con arcilla o pizarra expandidas tiene, generalmente, una mayor resistencia que cualquier otro
hormigón de agregado liviano. La densidad aparente esta entre 600 y 1100 kg/m³ y la absorción
entre 5 y 20 %. La vermiculita expandida por calentamiento es utilizada en aislaciones térmicas,
pero por su baja resistencia no se la emplea en hormigones estructurales.
AGREGADOS PESADOS
Comparando con los hormigones de agregado de peso normal, los cuales típicamente tienen un peso
unitario de 2400 kg/m3, los hormigones pesados se encuentran entre los 2880 y 6080 kg/m3.
Encuentran su aplicación para la protección de la radiación nuclear. Los agregados pesados, de
mayor densidad que los normales, producen hormigones pesados. Las rocas naturales disponibles
para producir agregados pesados consisten en dos tipos de minerales de bario, varios minerales de
hierro y minerales de titanio (Tabla 7).
Pag 23
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
AGREGADOS RECICLADOS
Los cascotes de hormigón de edificios demolidos, en los cuales el agregado se encuentra
contaminado con pasta de cemento hidratada, yeso y en menor cantidad, de otras sustancias, se
utilizan como agregados en los centros urbanos donde escasean los agregados naturales.
La fracción fina contiene principalmente pasta de cemento hidratada y yeso, siendo inapropiada
para la elaboración de mezclas de hormigón fresco. El agregado fino proveniente de una demolición
parece no tener un efecto importante en la resistencia a compresión del hormigón nuevo, pero si
reducir la trabajabilidad.
Sin embargo, la fracción gruesa aunque se encuentre cubierta de pasta ha sido utilizada
satisfactoriamente en varios estudios de laboratorio y de obra. La diferencia más notable en las
propiedades físicas del agregado de hormigón reciclado es su mayor absorción de agua, la cual
puede deberse a la absorción que realiza la pasta de cemento adherida a las partículas. Una revisión
de varios estudios indica, que comparando con hormigones conteniendo agregados naturales, el
hormigón con agregados reciclados tienen al menos 2/3 de la resistencia a compresión y módulo de
elasticidad. La resistencia a flexión, en algunos casos, puede llegar a ser un 20 % menor. La
trabajabilidad y la durabilidad son satisfactorias. Sin embargo, algunas evidencias muestran que
cuando el hormigón falla, la adherencia del mortero al agregado grueso reciclado es lo que
constituye la unión más débil.
El mayor obstáculo del empleo de este tipo de agregado es el costo de la trituración, el cribado, el
control del polvo y la separación de los constituyentes no deseables. El hormigón reciclado o
desechos de hormigón que son triturados pueden ser una fuente económica de agregados donde los
buenos agregados son escasos y cuando el costo de la deposición de los desechos se incluye en el
análisis económico.
Tipos de agregados livianos y reciclados:
- Arcilla expandida
- Escoria de alto horno
- Piedra pómez
- Vermiculita expandida
- Perlita expandida
- Escombro de demolición
El tamaño máximo del agregado, influye en los requisitos de pasta y la granulometría óptima
también depende de dicho tamaño. Se define como tamaño máximo al que resulta igual a la abertura
de la malla del menor tamiz de la serie normal a través de la cual pasa en forma acumulada el 95 %
del peso total del material o valor inmediato superior (IRAM 1627:1997). El tamaño nominal es
aquel indicado por los dos tamices extremos, que representan al agregado en estudio, y en función
de este, se establecen las curvas límites para agregados gruesos.
Pag 24
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
La adopción del tamaño máximo posible, tiene que ser compatible con las características de las
estructuras a ejecutar. El CIRSOC 201 indica que el tamaño máximo del agregado no debe exceder:
1/5 de la menor dimensión del elemento estructural, 1/3 del espesor de la losa o 3/4 de la mínima
separación libre horizontal o vertical de armaduras o entre dos grupos de barras paralelas en
contacto directo, o del mínimo recubrimiento.
Los efectos de la variación del tamaño máximo en el hormigón fresco son: a) Consumo de pasta, b)
Segregación, y c) Asentamiento y exudación. En el hormigón endurecido, sólo se analizará el efecto
sobre la resistencia mecánica.
Segregación
Cuando la mezcla de hormigón se encuentra en movimiento y adquiere velocidad los agregados que
contiene deben mantenerse agrupados por efecto de la viscosidad de la pasta de cemento que actúa
como elemento ligante. Para el caso de una pasta con determinada, viscosidad, la fuerza de
retención, que se genera por fricción en cada partícula de agregado depende de su forma, textura y
desarrollo superficial. Al mismo tiempo cada partícula adquiere por inercia una fuerza que la
impulsa a separarse de la mezcla, con una magnitud que depende de su masa.
Por lo tanto la fuerza de retención se incrementa con el cuadrado del diámetro de las partículas y la
segunda con el cubo del mismo. Resulta así que al aumentar el tamaño de las partículas se
incrementa más la fuerza de separación que la de retención.
Resistencia Mecánica
En hormigones de baja resistencia el incremento del tamaño máximo trae aparejado la posibilidad
de reducir el consumo de agua con el consiguiente incremento de la resistencia. En cambio en
hormigones de alta resistencia, el aumento del tamaño máximo incrementa la microfisuración
alrededor de las partículas mayores y reteniendo agua, de manera que la interfaz agregado-pasta se
debilita, reduciendo la resistencia.
BENEFICIO DE AGREGADOS
El procesamiento del agregado consiste en: (1) procesamiento básico — trituración, tamizado y
lavado — para obtener la granulometría y la limpieza adecuadas y (2) beneficio — mejoramiento de
la calidad a través de métodos de procesamiento, tales como separación en un medio pesado,
tamizado con agua, clasificación por corriente ascendiente y trituración.
En la separación en medio pesado, los agregados pasan a través de un líquido pesado compuesto de
minerales pesados finamente granulados y agua, proporcionado para tener una masa específica
relativa (densidad relativa) menor que las partículas de agregado deseadas pero mayor que las
partículas dañinas. Las partículas más pesadas se hunden en el fondo mientras que las partículas
más livianas flotan en la superficie. Este proceso se puede usar cuando las partículas aceptables y
las dañinas tienen masas específicas relativas muy diferentes.
El tamizado separa las partículas con pequeñas diferencias de masa específica pulsando una
corriente de agua. Las pulsaciones de agua hacia arriba a través de un tamiz (una caja con el fondo
perforado) mueven el material más ligero para formar una capa sobre el material más pesado.
Entonces, se remueve la capa de arriba.
La clasificación por corriente ascendente separa las partículas con grandes diferencias de masa
específica. Los materiales ligeros, como la madera y el lignito, flotan en una rápida corriente
ascendiente de agua.
Pag 25
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
La trituración también se usa para remover las partículas blandas y desmenuzables de los agregados
gruesos. Este proceso es, algunas veces, el único medio para lograr la utilización de este material.
Infelizmente, en cualquier proceso, parte del material aceptable algunas veces se pierde y la
remoción de las partículas dañinas puede ser difícil y costosa.
Pag 26
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
ARIDOS REACTIVOS
Cuando se pone en contacto el cemento con el agua se liberan elementos alcalinos y se siguen
liberando con el tiempo, y son los que atacan las manos y también atacan a ciertos tipos de áridos y
son aquellos que no están cristalizados, o sea en estado vítreo o criptocristalizado. Ejemplo: el
ópalo, cher, calcedonia y el vidrio volcánico. Los álcalis del cemento atacan a estos áridos y se
forma un gel que es muy ávido de agua. Este gel aumenta tanto su volumen, que provoca tensiones
de tracción de hasta 140 kg/cm2, tensión que el hormigón no puede resistir, hay varias teorías al
respecto, una de ellas dice que es una membrana osmótica, o sea, que el agua siempre pasa en un
solo sentido (hacia el interior de la estructura) y nunca a la inversa, por consiguiente, mientras
exista agua en la estructura siempre va ha aumentar su volumen, es una reacción lenta. Provoca
grietas en todas las direcciones. Si es un pavimento cierran las juntas del pavimento y aparecen
fisuras longitudinales, o la juntan. Si la losa no tiene tope con otra, las fisuras son en forma de
mapa, disminuyendo la resistencia de ese hormigón. Las armaduras de acero disminuyen las fisuras
y los esfuerzos de tracción que produce la reacción. Para que se produzca esta reacción tiene que
haber:
1º Árido potencialmente reactivo
2º Cemento con contenido de álcali suficiente
3º Humedad.
1º El contenido de álcali del cemento tiene que ser alto. Se ha verificado que para valores
menores del 0,6 % de álcali, la reacción no se produce o es muy difícil que se produzca. El 0,6
esta expresado en función del ONa2 y de OK2 y es:
ONa2 + 0,658 OK2 menor 0,6 %
2º Para saber si un árido es reactivo se entregan muestras a un geólogo y así determinar si es
reactivo ó no
3º Hay un procedimiento que es un ensayo químico para determinar la reactividad potencial de
los áridos. Es un método rápido, se determina por la cantidad de sílice disuelta. No es muy
seguro
4º Un ensayo físico de expansión de mortero. Se emplea el árido a usar en la obra y el cemento
de posible uso en la misma y también para comprobar la reactividad de los áridos se usa un
cemento con alto contenido de álcali
Se moldean probetas prismáticas 1” x 1” x 10”, se las mide, se las mantiene en cámara húmeda
100% de humedad y 37 ºC. Se hace una lectura al primer día y luego mensualmente para tener
una idea del crecimiento. A los tres meses la expansión debe ser menor a 0,05 % y a los 6 meses
menor a 0,10%. El crecimiento es lento y después de 6 meses el crecimiento casi no se percibe.
Para evitar la reacción se puede recurrir a:
- Reemplazo total o parcial de los áridos reactivos por otros que no lo sean
- El uso de cemento cuyo contenido de álcalis sea menor que el 0,6
- Incorporar al mortero de hormigón sustancias que inhiban la reacción por ejemplo las puzolanas
(las puzolanas reaccionan con los álcalis del cemento)
- Usar cementos puzolánicos
Pag 27
TECNOLOGIA DEL HORMIGON
DOCUMENTO DE CATEDRA
ING. ANTONIO JOSE SALLEME
Pag 28
