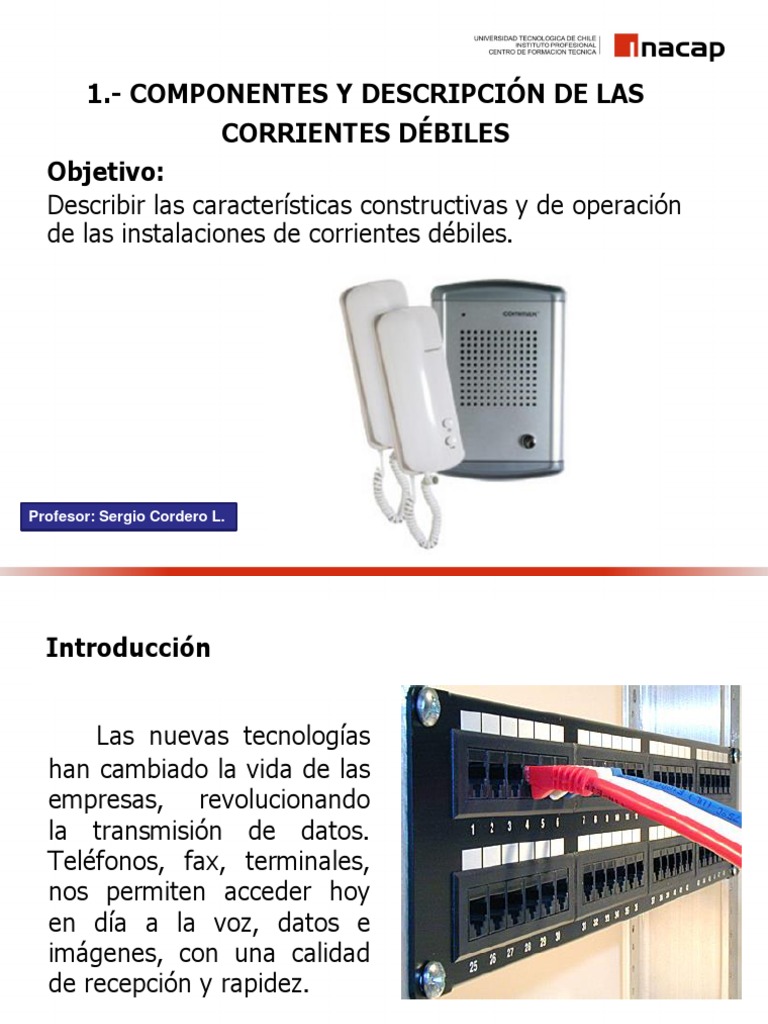

1.

- COMPONENTES Y DESCRIPCIÓN DE LAS

CORRIENTES DÉBILES
Objetivo:
Describir las características constructivas y de operación
de las instalaciones de corrientes débiles.

Profesor: Sergio Cordero L.

Introducción

Las nuevas tecnologías

han cambiado la vida de las
empresas, revolucionando
la transmisión de datos.
Teléfonos, fax, terminales,
nos permiten acceder hoy
en día a la voz, datos e
imágenes, con una calidad
de recepción y rapidez.

Cableado para redes computacionales

Introducción

Sin embargo hoy en día las oficinas están en

constante cambio y se requiere que las conexiones de los
teléfonos y ordenadores (corrientes débiles) y sus
correspondientes alimentaciones (corrientes fuertes)
estén disponibles para cualquier usuario, en cualquier
momento.
Antecedentes

En los primeros años de la década de los 80’s, los edificios

eran diseñados tomando en cuenta muy pocas
consideraciones relacionadas con los servicios de
comunicaciones que operarían en los mismos.

– Las compañías de teléfonos instalaban el cable

en el momento de la construcción.

– Los sistemas de transmisión de datos se instalan

después de la ocupación del edificio.
Antecedentes

• A inicios de los 80´s apareció la tecnología Ethernet. Se utiliza cable coaxial

de 50Ω. RG – 58. Se impulsó la fabricación de NIC’s con jack modular RJ-45.
Aparece el cable UTP categoría 3.

• A mediados de los 80’s: IBM desarrolla la tecnología Token Ring.

Se especifica como medio de transmisión un cable blindado trenzado por pares
STP de 2 pares y 150Ω. Como alternativa al STP, se introdujo el UTP Cat. 3
para aplicaciones de 4 y 16 Mbps.

Conector RJ-45 Cable coaxial

¿Qué es instalación de corriente Débil?

Instalaciones correspondientes a TV cable, telefonía y sistemas

de seguridad, como circuitos cerrados de televisión, alarmas, etc.
“Son instalaciones de diferentes sistemas de control,
comunicación y manejo de la información, sean estos de voz,
datos, video, así como equipos de conmutación y otros sistemas
de administración y seguridad caracterizados por corrientes y
tensiones bajas”.

Las instalaciones de Corrientes Débiles son consideradas

instalaciones de baja Tensión y según Reglamentación, se
considera instalación de baja tensión eléctrica aquella que
distribuya o genere energía eléctrica para consumo propio.
Instalación de corrientes débiles

Aquellas instalaciones de una

infraestructura usadas para
alimentar cargas (enchufes e
iluminación), son conocidas
como Tomas de Corrientes
Fuertes (230 V~ generalmente)
y aquellas instalaciones de voz
(teléfono), datos (PC) e
imágenes (Videoconferencia o
video vigilancia), es conocida
como Instalación de Corriente
Débil, siendo ambas de baja
tensión.

www.cdsys.com.ar
¿Qué es instalación de
corriente Débil?
Las instalaciones de Corrientes Débiles son
consideradas instalaciones de baja Tensión y según
Reglamentación, se considera instalación de baja
tensión eléctrica aquella que distribuya o genere energía
eléctrica para consumo propio y a las receptoras en los
siguientes límites de tensiones nominales:

• Corriente alterna: igual o inferior a 1000 v

• Corriente continua: igual o inferior a 1500 v.

Clasificación de las tensiones

No obstante, las instalaciones eléctricas de baja tensión

se clasifican, según las tensiones nominales que se les
asignen, en la forma siguiente:
Instalación de corriente débil

Dentro de las instalaciones de corrientes débiles es posible encontrar:

• Detectores de flama.
• Alarmas antirrobo.
• Detectores de humo.
• Detectores de movimiento.
• TV cable.
• Videocámaras de vigilancia. CCTV.
• Computación.
• Teléfonos.
• Citófonos.
• Música ambiental.
• Fibra óptica.
• Sistema de comunicación mediante altavoces.
Instalación de corriente débil

Dentro de las instalaciones de corrientes débiles es posible encontrar:

• Detectores de flama.
• Alarmas antirrobo.
• Detectores de humo.
• Detectores de movimiento.
• TV cable.
• Videocámaras de vigilancia. CCTV.
• Computación.
• Teléfonos.
• Citófonos.
• Música ambiental.
• Fibra óptica.
• Sistema de comunicación mediante altavoces.

http://www.electrotelefonicas.com
Circuito cerrado de televisión

El Circuito cerrado de televisión o su acrónimo CCTV, que viene

del inglés: Closed Circuit Television, es una tecnología de vídeo
vigilancia visual diseñada para supervisar una diversidad de
ambientes y actividades.
Circuito cerrado de televisión
Se le denomina circuito cerrado ya que, al contrario de lo
que pasa con la difusión, todos sus componentes están
enlazados. Además, a diferencia de la televisión
convencional, este es un sistema pensado para un número
limitado de espectadores.
Circuito cerrado de televisión

El circuito puede estar compuesto, simplemente, por una o

más cámaras de vigilancia conectadas a uno o más monitores
o televisores, que reproducen las imágenes capturadas por
las cámaras. Aunque, para mejorar el sistema, se suelen
conectar directamente o enlazar por red otros componentes.
Circuito cerrado de televisión

Estos sistemas incluyen visión

nocturna, operaciones asistidas
por ordenador y detección de
movimiento, que facilita al
sistema ponerse en estado de
alerta cuando algo se mueve
delante de las cámaras. La
claridad de las imágenes puede
ser excelente, se puede
transformar de niveles oscuros a
claros
Circuito cerrado de televisión
En muchos hogares se utilizan como sistemas de seguridad,
aunque también pueden desarrollar otra función como es la
de recopilar evidencia de violencia doméstica. También se
colocan en bancos, casinos, centros comerciales, vías de
circulación, aeropuertos, áreas e instalaciones públicas,
entre muchos otros lugares.
En el áreas industrial y minera es utilizada en procesos
industriales.
 CCTV en Video vigilancia

En esta aplicación el circuito

estará compuesto aparte de las
cámaras y monitores, de un
dispositivo de almacenamiento de
video (DVR Digital Video
Recorder, NVR Network Video
Recorder) dependiendo la
estructura del circuito ya sea
analógico o basado en redes IP,
aunque se pueden realizar
combinaciones dependiendo las
necesidades del sitio.
CCTV en Video vigilancia

También pueden haber cámaras

llamadas Domo o Motorizadas, debido a
la forma de domo invertido que
presentan y que pueden ser
remotamente movibles, éste
movimiento se puede hacer vía
hardware mediante un teclado y joystick
o vía software mediante una aplicación
específica de video vigilancia instalada
en ordenador.
CIRCUITO CERRADO DE TELEVISION

Este sistema de seguridad consigue una serie de

ventajas, como son:

• Reducir el personal de vigilancia.

• Aminorar los riesgos físicos para dicho persona.
• Disuadir al posible agresor, al sentirse vigilado.
• Verificar al instante la causa de una alarma.
• Identificar al intruso.
CIRCUITO CERRADO DE TELEVISION

Partes de las cuales se compone un Sistema de

Seguridad CCTV:

• Elementos captadores de imagen (cámaras)

• Elementos reproductores de imagen (monitores)
• Elementos grabadores de imagen.
• Elementos transmisores de la señal de vídeo.
• Elementos de control.
• Video sensores.
