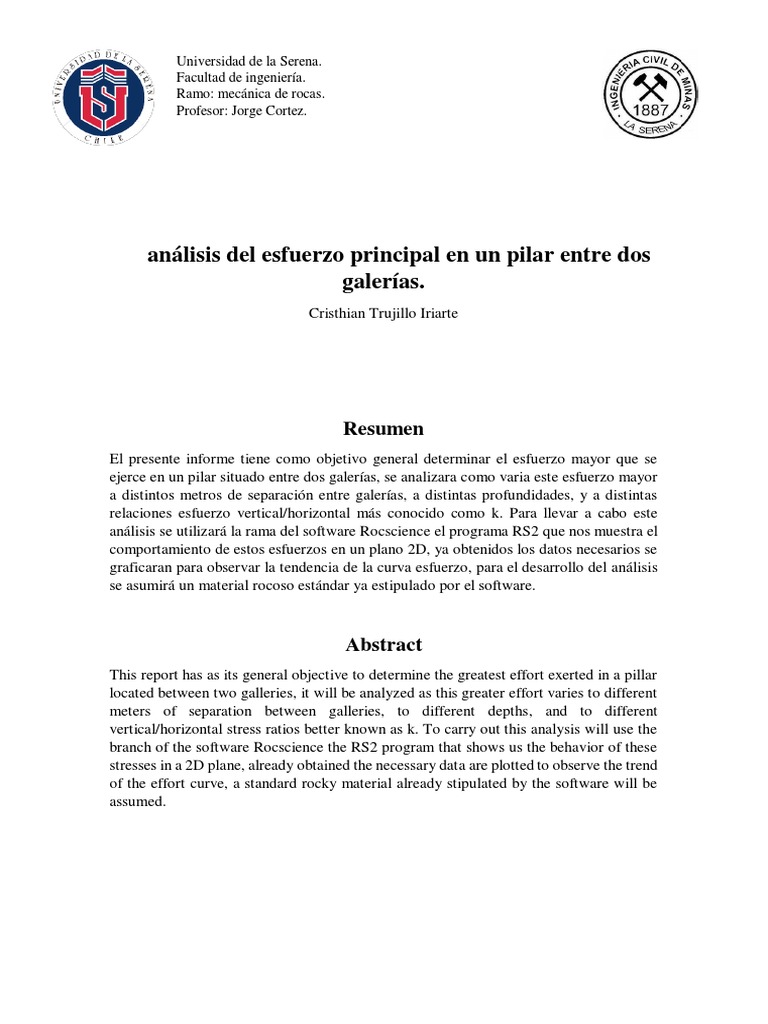

Universidad de la Serena.

Facultad de ingeniería.
Ramo: mecánica de rocas.
Profesor: Jorge Cortez.

análisis del esfuerzo principal en un pilar entre dos

galerías.
Cristhian Trujillo Iriarte

Resumen
El presente informe tiene como objetivo general determinar el esfuerzo mayor que se
ejerce en un pilar situado entre dos galerías, se analizara como varia este esfuerzo mayor
a distintos metros de separación entre galerías, a distintas profundidades, y a distintas
relaciones esfuerzo vertical/horizontal más conocido como k. Para llevar a cabo este
análisis se utilizará la rama del software Rocscience el programa RS2 que nos muestra el
comportamiento de estos esfuerzos en un plano 2D, ya obtenidos los datos necesarios se
graficaran para observar la tendencia de la curva esfuerzo, para el desarrollo del análisis
se asumirá un material rocoso estándar ya estipulado por el software.

Abstract
This report has as its general objective to determine the greatest effort exerted in a pillar
located between two galleries, it will be analyzed as this greater effort varies to different
meters of separation between galleries, to different depths, and to different
vertical/horizontal stress ratios better known as k. To carry out this analysis will use the
branch of the software Rocscience the RS2 program that shows us the behavior of these
stresses in a 2D plane, already obtained the necessary data are plotted to observe the trend
of the effort curve, a standard rocky material already stipulated by the software will be
assumed.
Introducción
La mecánica de rocas se ocupa del estudio teórico y practico de las propiedades y
comportamiento mecánico de los materiales rocosos y de su respuesta ante la acción de
fuerzas aplicadas en su entorno.
Cuando se excava un macizo rocoso o se construyen estructuras sobre este se modifican
las condiciones iniciales del medio rocoso, el cual responde a estos cambios
deformándose y/o rompiéndose, a nivel del macizo rocoso las deformaciones suelen
producirse a favor de los planos de discontinuidad.
Conocer el comportamiento de los esfuerzos al realizar una excavación es fundamental
para la seguridad de las personas que operan en el sector y para la empresa en si, por esto
se debe efectuar un estudio completo del sector de trabajo previendo cualquier derrumbe
o deformación de la labor, existen muchos programas capaces de modelar el
comportamiento del macizo rocoso sometido a situaciones diferentes.
En el presente informe se utilizará para el análisis de esfuerzos el programa RS2 que es
una rama del software Rocscience una herramienta muy útil para minería tanto para cielo
abierto como minería subterránea.

Marco Teórico
Rocscience ha creado un software geotécnico confiable y fácil de usar en el año 1996.
Especializado en análisis 2D y 3D, además de programas de diseño para aplicaciones de
ingeniería civil y minería. Es un programa de alta calidad que permiten a los ingenieros
analizar de forma rápida y precisa estructuras superficiales y subterráneas en rocas y
suelos, mejorando así la seguridad y reduciendo el costo de los proyectos de diseño.
Rocscience tiene a su disposición diversos programas para situaciones en específico, a
continuación, se dará una breve descripción de sus principales productos:
Cpillar
Es una herramienta de análisis rápida, interactiva y fácil de usar para evaluar la estabilidad
de pilares de corona superficiales o subterráneos, y planchas de techo laminados.
Dips
Está diseñado para el análisis interactivo de datos geológicos basados en orientación. El
programa es capaz de tener muchas aplicaciones y está diseñado para usuarios novatos u
ocasionales, y para el usuario experimentado de proyección estereográfica que desea
utilizar herramientas más avanzadas en el análisis de datos geológicos.
Examine3D
Es un programa de análisis de ingeniería para excavaciones subterráneas en roca.
Examine3D se desarrolló principalmente para el análisis de stress, aunque sus
herramientas de visualización de datos se pueden aplicar a una amplia gama de datos de
ingeniería civil y minería tridimensional. Por ejemplo, Examine3D se ha utilizado para
visualizar conjuntos de datos microsísmicos como la velocidad sísmica, los parámetros
de origen y la densidad de eventos.
RocData
Posee un abanico de herramientas versátiles para el análisis de datos de resistencia de
rocas y suelos, y la determinación de envolventes de resistencia y otros parámetros físicos.
RocData ahora incluye RocProp, una base de datos de propiedades de roca intacta que se
ejecuta como una aplicación independiente.
RocFall
es un programa de análisis estadístico diseñado para ayudar con la evaluación de
pendientes en riesgo de caída de rocas. El programa determina las envolventes de energía,
velocidad y "" altura de rebote "" para toda la pendiente, al igual que la ubicación de los
puntos finales de las rocas. Las distribuciones de energía, velocidad y altura de rebote
también se calculan a lo largo del perfil de la pendiente.
RocPlane
Es una herramienta de software interactiva para realizar análisis y diseños de estabilidad
de pendientes de rocas planas. RocPlane facilita la creación rápida de modelos planos,
visualizarlos en 2D y 3D, y evaluar los resultados del análisis. RocPlane contiene muchas
características útiles que permiten a los usuarios crear, modificar y ejecutar modelos
rápidamente.
RocSupport
Es una herramienta de software fácil de usar para estimar la deformación en excavaciones
circulares o casi circulares en rocas débiles y la visualización de la interacción del túnel
con varios sistemas de soporte.
RocTopple 1.0
Es una herramienta de software interactiva para realizar análisis de volcamiento y diseño
de soporte de pendientes de rocas. El análisis se basa en el método popular de derribo de
bloques de Goodman y Bray.
RS2
(Phase2 9.0) es un potente programa de elementos finitos en 2D para aplicaciones de
suelos y rocas (RS2 = Programa de análisis bidimensional de rocas y suelos). RS2 se
puede utilizar para una amplia gama de proyectos de ingeniería e incluye diseño de
excavación, estabilidad de taludes, filtración de agua subterránea, análisis probabilístico,
consolidación y capacidades de análisis dinámico.
Fig 1. Representación software RS2

Esfuerzos en el macizo rocoso

Cuando el minado procede a poca profundidad respecto de la superficie, la estabilidad de

las excavaciones está condicionadas principalmente por la influencia de la estructura de
la roca. A medida que la profundidad del minado aumenta, en general los esfuerzos
naturales en toda la masa rocosa también van incrementándose. Lo mencionado se debe
principalmente al peso de la roca sobreyacente o denominada también carga litostática.
Cuando se apertura una labor minera en esta masa rocosa, se rompe el campo de esfuerzos
naturales y se induce un nuevo estado de esfuerzos en la roca circundante a la excavación.
Conforme avanza el minado, los esfuerzos inducidos pueden concentrarse en ciertos
lugares de las excavaciones, en otros pueden disiparse. Particularmente en las áreas de
concentración de esfuerzos, éstos pueden exceder la resistencia de la roca. Como
consecuencia, se genera problemas de inestabilidad en la masa rocosa de las
excavaciones. Asimismo, crea problemas potenciales de caída de rocas.

En términos de la estabilidad de las labores mineras, la influencia de los esfuerzos en la

masa rocosa puede ser simplificada considerando a los siguientes tipos generales de
terrenos:
  Esfuerzos antes de la excavación.
 Esfuerzos en roca masiva o levemente fracturada
 Esfuerzos en roca fracturada.
 Esfuerzos en roca intensamente fracturada y débil.
 Esfuerzos en roca estratificada.
 Esfuerzos en presencia de fallas y zonas de corte.
 Esfuerzos en roca expansiva.

Desarrollo del caso

Para el estudio del caso, se utilizará el software RS2, ya que se puede modelar las galerías
con dimensiones espaciales, además de representar varios tipos de esfuerzos en toda la
sección de trabajo.
Se analizará el pilar y el contorno entre las galerías para determinar así el valor del
esfuerzo principal máximo, en caso de haber discusión entre dos valores se tomará el
valor promedio. Para el desarrollo del caso se estudiará el esfuerzo mayor cuando la
separación entre galería sea de 1,2,3,4,5,6,7,8,9 y 10 m cada una de estas a una
profundidad de 100m, 200m, 400, y 600m y para una relación k de 0,5, 1 y 2.
Las galerías tendrán una dimensión de 4x4m2, los esfuerzos obtenidos tienen la unidad
de medida correspondiente a MPa

σv
kσv

Ancho pilar
Figura n°1, representación del caso.
Primero se analizará cada situación antes planteada para un valor de k igual a 0,5, a
continuación, se tabularán los datos obtenidos y se representarán en un gráfico.

ancho del pilar m 100 m. 200 m. 400 m. 600 m.

1 7 14,3 28,5 42
2 6,3 12,5 24,2 35
3 5,95 11,2 20,75 30,3
4 5,75 10,5 17,4 25,75
5 5,5 9 15 23,5
6 5,25 8,8 14,5 22,2
7 5,25 8,5 13,8 20,4
8 5 7,9 13,5 18,5
9 5 7,5 12,5 17,8
10 4,75 7,5 12 17
Tabla n°1, datos obtenidos con k:0,5

ESFUERZOS VS ANCHO PILAR

45

40

35

30

25 100 m.
MPA

20 200 m.
400 m.
15
600 m.
10

0
1 2 3 4 5 6 7 8 9 10
ANCHO PILAR

Grafico n°1, representación gráfica esfuerzos mayores, k:0.5.

A continuación, se mostrarán los datos obtenidos para un k igual 1:

ancho pilar m 100 m. 200 m. 400 m. 600 m.

1 7 13,95 27,9 45
2 6,8 12 24 35,5
3 6,2 10,4 20,4 30,2
4 6 9,2 18 25,75
5 5,5 8,5 16 23
6 5 8 15,8 22,75
7 4,8 8 15,5 21
8 4,5 7,8 14,2 20,2
9 4,2 7,5 14 18,5
10 4 7,5 13 18
Tabla n°2, datos obtenidos con k:1

ESFUERZO VS ANCHO PILAR

50
45
40
35
30
100 m.
MPA

25
200 m.
20
400 m.
15
600 m.
10
5
0
1 2 3 4 5 6 7 8 9 10
ANCHO PILAR

Grafico n°2, representación gráfica esfuerzos mayores, k:1.

Por último, se mostrarán los datos obtenidos para una condición de k igual a 2:

ancho pilar m 100 m. 200 m. 400 m. 600 m.

1 6 13,75 25,5 37,5
2 5,5 13 20 32
3 5,2 12,5 18 27
4 4,9 12 17,5 25
5 4 11,2 17 24
6 4 11 17 23,5
7 3,8 10,25 16,8 23
8 3,8 9,5 16,5 22
9 3,6 8,5 16 21
10 3,6 8,5 16 21
Tabla n°3, datos obtenidos con k:2

ESFUERZO VS ANCHO PILAR

40

35

30

25
100 m.
MPA

20
200 m.
15 400 m.

10 600 m.

0
1 2 3 4 5 6 7 8 9 10
ANCHO PILAR

Grafico n°3, representación gráfica esfuerzos mayores, k:2.

Análisis de resultados
Para efectuar el análisis se considerará tres partes, la primera para una situación de k: 0,5
la segunda para un k:1 y la tercera para un k: 2, se estudiará el comportamiento de la
curva esfuerzo vs ancho del pilar.
El comportamiento de las curvas es similar para cada profundidad, los valores del
esfuerzo principal se hacen más pequeños a medida que se aumentamos el ancho del pilar,
en la selección de datos no se consideró el contorno de la excavación y las esquinas
inferiores debido a que no pertenecen al pilar, además, de considerarlas los valores serían
mucho mayores ya que en esas zonas se concentran la mayoría de los esfuerzos llegando
a valores del orden de los 65 MPa. Se puede apreciar como los esfuerzos aumentan en los
tres gráficos a medida que se profundiza, esto reflejo el nivel de complejidad que es
realizar excavaciones a altas profundidades.
Para un valor de k igual a 0.5 las curvas muestran que entre los rangos de 1 a 5 metros
varía mucho el esfuerzo principal, siendo estos rangos los valores más peligrosos para
realizar una labor, pasando estos rangos los esfuerzos disminuyen lentamente hasta
obtener un valor contante.
Para un valor de k igual 1 se igualan los esfuerzos verticales y horizontales, esta situación
entrego los valores más altos de sigma principal, llegando a valores de 45 MPa debido a
esto sería la situación más compleja entre los tres casos de k. al igual que el caso anterior
en los primeros metros de pilar los valores varían muchos unos de otros hasta llegar a un
punto en que la diferencia es mínima en comparación.
Par el último caso de k igual 2, se obtuvieron los valores más bajos de esfuerzo principal
el cual el más alto fue de 37,5 MPa, esto refleja una situación más favorable para la
estabilidad del pilar entre las excavaciones.

Figura n°2 distribución de esfuerzos para una profundidad de 600 m y k 0,5, 1 y 2 respectivamente

Como muestra la figura n°4, los esfuerzos se comportan distinto dependiendo de su k, se

puede apreciar visualmente los puntos en los cuales se concentran la mayor parte de
esfuerzos en estos puntos se deberá reforzar de ser necesario.
Esto nos muestra que es necesario conocer la distribución de esfuerzos para tomar la
decisión correcta de acuerdo a la distancia de separación de excavaciones, la situación
mostrada es sobe solo un tipo de material, y por lo que sabemos en la naturaleza existen
muchos tipos de material con comportamiento distintos, además de la presencia de familia
de fallas que dificulta aún más el estudio.
Conclusión
En termino del objetivo general se logró lo planteado al principio del informe, se
recaudaron los datos de los esfuerzos principales en el pilar para su posterior análisis y
gráfica representativa de cada situación.
El caso correspondiente a k igual a 1 nos entrego los valores mas alto de esfuerzos, por
lo que se deduce que es la situación mas riegosa al momento de realizar una labor de tipo
excavación, es por esto que es necesario realizar un modelamiento del macizo rocoso
antes de ejecutar, ya que un mal calculo podria terminar en accidentes fatales.
El considerar los bordes de la excavación cambiaría mucho el análisis, ya que son en estos
puntos en los cuales se concentran los esfuerzos principales, mas aún en geometrias con
esquinas como es el caso de la excavación vista, estos puntos estan sometidos a una gran
solicitación y son potencialmente peligrosos si no se toman las medidad adecuadas de
fortificación.
Mientras mas cerca esten las excavaciones mas es el esfuerzo que sufre el pilar que las
separa, este valor ademas aumenta en profundidad, se puede deducir que a mayor
separación entre excavaciones el riesgo de derrumbe y/o deformación baja
considerablemente.

Bibliografía
Ramirez Oyanguren P., Monge L.,(2004) Mecánica de rocas: fundamentos e ingeniería de taludes
cap4, pág. 115

Referencias web
https://www.academia.edu/35664583/Tema_II._MACIZO_ROCOSO_MATRIZ_ROCOSA_Y_DISC
ONTINUIDADES

https://www.academia.edu/34738466/UNIDAD_III_ESTADOS_DE_ESFUERZOS_EN_LOS_MACIZ
OS_ROCOSOS
