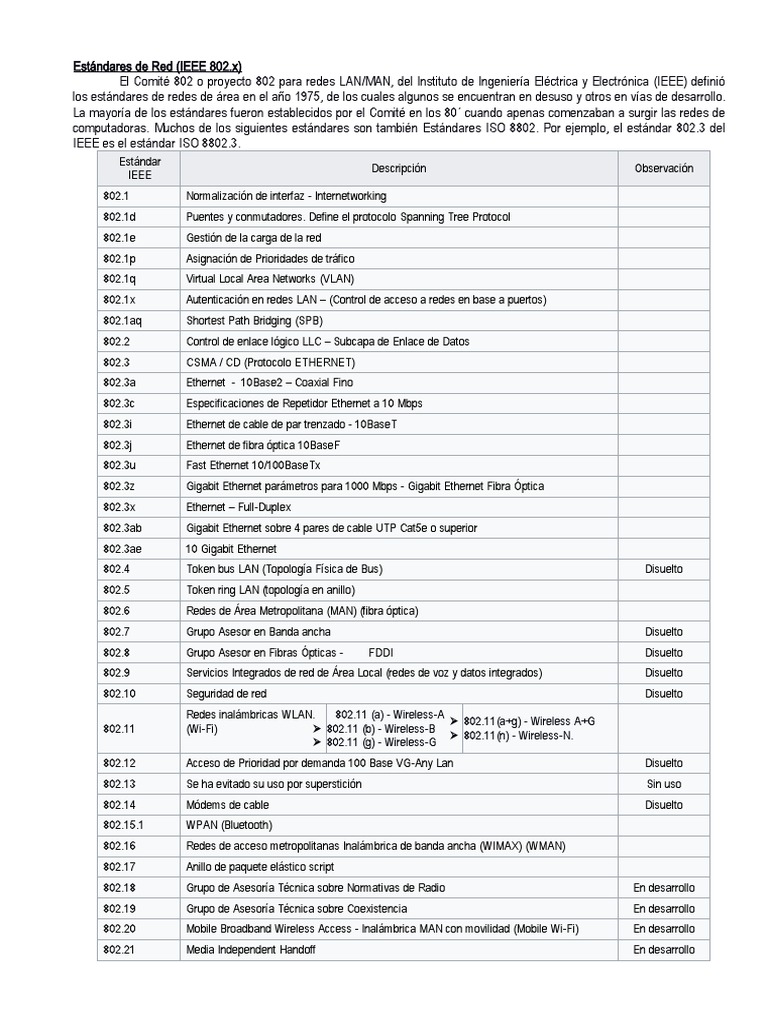

Estándares de Red (IEEE 802.

x)
El Comité 802 o proyecto 802 para redes LAN/MAN, del Instituto de Ingeniería Eléctrica y Electrónica (IEEE) definió
los estándares de redes de área en el año 1975, de los cuales algunos se encuentran en desuso y otros en vías de desarrollo.
La mayoría de los estándares fueron establecidos por el Comité en los 80´ cuando apenas comenzaban a surgir las redes de
computadoras. Muchos de los siguientes estándares son también Estándares ISO 8802. Por ejemplo, el estándar 802.3 del
IEEE es el estándar ISO 8802.3.
Estándar
Descripción Observación
IEEE
802.1 Normalización de interfaz - Internetworking
802.1d Puentes y conmutadores. Define el protocolo Spanning Tree Protocol
802.1e Gestión de la carga de la red
802.1p Asignación de Prioridades de tráfico
802.1q Virtual Local Area Networks (VLAN)
802.1x Autenticación en redes LAN – (Control de acceso a redes en base a puertos)
802.1aq Shortest Path Bridging (SPB)
802.2 Control de enlace lógico LLC – Subcapa de Enlace de Datos
802.3 CSMA / CD (Protocolo ETHERNET)
802.3a Ethernet - 10Base2 – Coaxial Fino
802.3c Especificaciones de Repetidor Ethernet a 10 Mbps
802.3i Ethernet de cable de par trenzado - 10BaseT
802.3j Ethernet de fibra óptica 10BaseF
802.3u Fast Ethernet 10/100BaseTx
802.3z Gigabit Ethernet parámetros para 1000 Mbps - Gigabit Ethernet Fibra Óptica
802.3x Ethernet – Full-Duplex
802.3ab Gigabit Ethernet sobre 4 pares de cable UTP Cat5e o superior
802.3ae 10 Gigabit Ethernet
802.4 Token bus LAN (Topología Física de Bus) Disuelto
802.5 Token ring LAN (topología en anillo)
802.6 Redes de Área Metropolitana (MAN) (fibra óptica)
802.7 Grupo Asesor en Banda ancha Disuelto
802.8 Grupo Asesor en Fibras Ópticas - FDDI Disuelto
802.9 Servicios Integrados de red de Área Local (redes de voz y datos integrados) Disuelto
802.10 Seguridad de red Disuelto
Redes inalámbricas WLAN. 802.11 (a) - Wireless-A
 802.11(a+g) - Wireless A+G
802.11 (Wi-Fi)  802.11 (b) - Wireless-B
 802.11(n) - Wireless-N.
 802.11 (g) - Wireless-G
802.12 Acceso de Prioridad por demanda 100 Base VG-Any Lan Disuelto
802.13 Se ha evitado su uso por superstición Sin uso
802.14 Módems de cable Disuelto
802.15.1 WPAN (Bluetooth)
802.16 Redes de acceso metropolitanas Inalámbrica de banda ancha (WIMAX) (WMAN)
802.17 Anillo de paquete elástico script
802.18 Grupo de Asesoría Técnica sobre Normativas de Radio En desarrollo
802.19 Grupo de Asesoría Técnica sobre Coexistencia En desarrollo
802.20 Mobile Broadband Wireless Access - Inalámbrica MAN con movilidad (Mobile Wi-Fi) En desarrollo
802.21 Media Independent Handoff En desarrollo
 802.22 Wireless Regional Area Network En desarrollo
Especificaciones Estándar - IEEE 802.3
802.1 Internetworking. Definición Internacional de Redes. Define la relación entre los estándares 802 del IEEE y el Modelo de
Referencia para Interconexión de Sistemas Abiertos (OSI) de la ISO (Organización Internacional de Estándares). Por
ejemplo, este Comité definió direcciones para estaciones LAN de 48 bits para todos los estándares 802, de modo que cada
adaptador puede tener una dirección única. Los vendedores de tarjetas de interfase de red están registrados y los tres
primeros bytes de la dirección son asignados por el IEEE. Cada vendedor es entonces responsable de crear una dirección
única para cada uno de sus productos.

802.2 Control de Enlaces Lógicos. Define el protocolo de control de enlaces lógicos (LLC) del IEEE, el cual asegura que los
datos sean transmitidos de forma confiable por medio del enlace de comunicación. La capa de Datos de Enlace en el modelo
OSI ha sido subdividida en las subcapas de Control de Acceso a Medios (MAC) en contacto con la capa física y de Control
de Enlaces Lógicos LLC en contacto con la capa de red. En la transmisión de datos en Puentes estas dos capas sirven como
un mecanismo de switcheo modular (conmutación) entre capas de igual nivel. El protocolo LLC es derivado del protocolo de
Alto nivel para Control de Datos-Enlaces (HDLC) y es similar en su operación. La capa LLC provee las direcciones de
Puntos de Acceso a Servicios (SAP), mientras que la subcapa MAC provee la dirección física de red de un dispositivo
(Dirección MAC). Las SAP son específicamente las direcciones de uno o más procesos de aplicaciones (servicios)
ejecutándose en una computadora.
La capa LLC provee los siguientes servicios:
 Servicio orientado a la conexión: una sesión es empezada con un Destino, y terminada cuando la transferencia de
datos se completa. Cada nodo participa activamente en la transmisión, pero sesiones similares requieren un tiempo de
configuración y monitoreo en ambas estaciones.
 Servicios de reconocimiento orientado a conexiones. Similares los anteriores en el que además son reconocidos los
paquetes de datos de la transmisión.
 Servicio de conexión sin reconocimiento. En éste no se define una sesión. Los paquetes son enviados a su destino
directamente. Los protocolos de alto nivel son responsables de solicitar el reenvío de paquetes perdidos. Este es el
servicio utilizado en redes de área local (LAN) por su alta confiabilidad.

802.3 Redes CSMA/CD. El estándar 802.3 del IEEE (ISO 8802-3), que define cómo opera el método de Acceso Múltiple con
Detección de Colisiones (CSMA/CD) sobre varios medios. El estándar define la conexión de redes sobre cable coaxial, cable
de par trenzado, y medios de fibra óptica. La tasa de transmisión original es de 10 Mbits/s, pero nuevas implementaciones
transmiten de los 100 a 1000 Mbit/s en cables de par trenzado.

802.4 Redes Token Bus. El estándar token bus define esquemas de red de anchos de banda grandes, usados en la
industria de manufactura. Se deriva del Protocolo de Automatización de Manufactura (MAP). La red implementa el método
token-passing para una transmisión bus. Un token es pasado de una estación a la siguiente en la red y la estación puede
transmitir manteniendo el token. Los tokens son pasados en orden lógico basado en la dirección del nodo, pero este orden
puede no estar relacionado a la posición física del nodo como en un anillo red token ring. El estándar no es normalmente
implementado en ambientes LAN.

802.5 Redes Token Ring. También llamado ANSI 802.1-(1985) define los protocolos de acceso, cableado e interface para
redes LAN token ring. IBM desarrolló este estándar usando un método de acceso de paso de testigo sobre anillo físico que
luego se reemplazó con una topología en estrella centralizada en un dispositivo denominado MAU (Unidad de Acceso
Multiestación), que opera lógicamente en forma de anillo. Los nodos están conectados a una unidad de acceso central
(concentrador) que repiten las señales de una estación a la siguiente de acuerdo a una jerarquía de terminales registrada en
dicho dispositivo. Si una terminal se cae el concentrador la elimina de la lista y el anillo no se interrumpe. Para expandir la
red las terminales de acceso son conectadas al MAU ampliando fácilmente el anillo lógico, si es necesario se pueden
conectar varios Mau en cadena. La Interface de Datos en Fibra Distribuida (FDDI) fue basada en el protocolo token ring
802.5, pero fue desarrollado por el Comité de Acreditación de Estándares (ASC) X3T9, siendo compatible con la capa de
Control de Enlaces Lógicos (802.2) y por consiguiente con el estándar de red IEEE 802.8

802.6 Redes de Área Metropolitana (MAN). Define un protocolo de alta velocidad donde las estaciones enlazadas comparten
un bus dual de fibra óptica usando un método de acceso llamado Bus Dual de Cola Distribuida (DQDB). Este provee un bus
primario y otro secundario de respaldo permitiendo mantener las conexiones si el bus se interrumpe brindando tolerancia de
fallo. El estándar MAN está diseñado para proveer servicios de datos, voz y vídeo en un área metropolitana de
aproximadamente 50 km a tasas de 1.5, 45, y 155 Mbits/seg. DQDB es el protocolo de acceso para el Servicio de Datos de
Multimegabits Switcheados (SMDS), en el que muchos de los servicios públicos son ofrecidos en redes privadas de áreas
metropolitanas. El protocolo de acceso forma una red repetidora que switchea tramas de longitud fija de 53 bytes; por
consiguiente, es compatible con el Ancho de Banda ISDN y el Modo de transferencia Asíncrona (ATM). Las celdas son
switcheables en la capa de Control de Enlace Lógico. Los servicios de las MAN son de tres tipos: Sin Conexión, Orientados a
Conexión, y/o isócronas (vídeo en tiempo real). El bus tiene una cantidad de slots de longitud fija en el que son situados los
datos para transmitir sobre el bus. Cualquier estación que necesite transmitir simplemente sitúa los datos en uno o más slots.
Sin embargo, para servir datos isócronos, los slots en intervalos regulares son reservados para garantizar que los datos
llegan a tiempo y en orden.

802.7 Grupo Asesor Técnico de Anchos de Banda. Este comité provee consejos técnicos a otros subcomités en técnicas
sobre anchos de banda de redes. Disuelto

802.8 Grupo Asesor Técnico de Fibra Óptica. Provee consejo a otros subcomités en redes por fibra óptica como una
alternativa a las redes basadas en cable de cobre. Los estándares propuestos están todavía bajo desarrollo. Disuelto

802.9 Redes Integradas de Datos y Voz. El grupo de trabajo del IEEE 802.9 trabaja en la integración de tráfico de voz, datos
y vídeo para las LAN 802 y Redes Digitales de Servicios Integrados (ISDN’s). Los nodos definidos en la especificación
incluyen teléfonos, computadoras y codificadores/decodificadores de vídeo (codecs). La especificación ha sido llamada
Datos y Voz Integrados (IVD). El servicio provee un flujo multiplexado que puede llevar canales de información de datos y
voz conectando dos estaciones sobre un cable de cobre de par trenzado. Varios tipos de diferentes de canales definidos,
incluyendo full duplex de 64 Kbits/seg sin switcheo, circuito switcheado, o canales de paquete switcheado. Disuelto

802.10 Grupo Asesor Técnico de Seguridad en Redes. Este grupo está trabajando en la definición de un modelo de
seguridad estándar que opera sobre una variedad de redes e incorpora métodos de autenticación y encriptamiento. Los
estándares propuestos están todavía bajo desarrollo en este momento. Disuelto

802.11 Redes Inalámbricas: Este comité define estándares para medios del radio espectro de expansión, radio de banda
angosta, infrarrojo y transmisión sobre líneas de energía. Plantea dos enfoques para redes inalámbricas: uno distribuido
donde cada terminal controla su acceso a la red, el otro enfoque propone un concentrador central enlazado a una red
alámbrica que controla la transmisión de las terminales inalámbricas.
802.11 (a) - Wireless-A: funciona en la frecuencia de los 5 GHz, menos concurrida que 2,4 GHz en la que los teléfonos
y microondas pueden provocar interferencias. Aunque la velocidad es de hasta 54 Mbps, el alcance es de sólo 23
metros. Wireless-A no es compatible con Wireless-B y G, ya que funciona en una frecuencia diferente.
802.11(b) - Wireless-B - funciona en la banda de frecuencia de los 2,4 GHz y puede transmitir datos a velocidades de
hasta 11 Mbps, con un alcance de hasta 30-45 metros. El alcance inalámbrico puede verse afectado por obstáculos
reflectantes o que bloqueen la señal, como espejos, paredes, dispositivos y la ubicación, ya sea interior o exterior.
802.11(g) - Wireless-G incluye las mismas ventajas que Wireless-B, pero ofrece una velocidad cinco veces superior de
hasta 54 Mbps. Wireless-G ofrece actualmente la mejor combinación de rendimiento y valor. Puede mezclar equipos
Wireless-B con Wireless-G, pero perderá las velocidades de mayor rendimiento de Wireless-G.
802.11(a+g) – Wireless A+G: Opera con dispositivos de banda dual, en que los router y adaptadores son compatibles
tanto con las frecuencias de 2,4 GHz y 5 GHz. Ambas bandas de radio funcionan de forma simultánea, englobando su
zona y ancho de banda inalámbrico.
802.11(n) - Wireless-N es la última generación de redes inalámbricas de alta velocidad, capaz de proporcionar la
amplitud y capacidad necesarias para aplicaciones que hacen un uso intensivo del ancho de banda para la transmisión
de vídeo de alta definición, voz y música. Wireless-N está basada en la tecnología MIMO (múltiple entrada, múltiple
salida) que utiliza varias señales de radio para transmitir múltiples transferencias de datos sobre diversos canales.

802.12 Prioridad bajo Demanda (100VG-ANYLAN): Este comité está definiendo el estándar Ethernet de 100 Mb/seg. Con el
método de acceso por Prioridad bajo Demanda propuesto por Hewlett Packard. El cable especificado es un par trenzado de
4 alambres de cobre y usa un hub central para controlar el acceso al cable. Hay prioridades disponibles para soportar envío
en tiempo real de información multimedia.

Estándar Ethernet - IEEE 802.3 – ISO 8802.3 - Especificación de Capa

Física
La capa física es la responsable del transporte de los datos hacia dentro y fuera del dispositivo conectado. Su
trabajo incluye el codificado y decodificado de los datos, la detección de portadora, detección de colisiones, y la interface
eléctrica y mecánica con el medio conectado.
El “tiempo de transmisión” es el tiempo que le lleva a una trama o paquete de datos desplazarse desde la capa de
enlace de datos hasta la capa física. La “latencia o retardo de propagación” es el tiempo que una trama o paquete de datos
tarda hacer el recorrido desde la estación o nodo origen hasta su destino.
 Especificación de Capa Física
Norma Medio De Transmisión Velocidad De Alcance Repetidores Topología
Transferencia
Ethernet

10 Base 5 Coaxial Grueso RG8, RG9, RG11 10 Mbit /s 500 m Hasta 4 Bus
10 Base 2 Coaxial Fino - RG59 10 Mbit /s 185 m Hasta 4 Bus
10 Base T UTP/STP 10 Mbit /s 100 m Hasta 4 Estrella
10 Base F Fibra Óptica 10 Mbit /s 2000 m 2000 m Punto a punto
100 Base T UTP/STP 100 Mb/s Half /Full-Duplex 100 m Hasta 4 Estrella
GigaBit Ethernet FastEthernet

100 Base T4 UTP 3, 4 y 5 100 Mb/s Half /Full-Duplex 100 m Hasta 4 Estrella
100 Base TX UTP 5e - STP Tipo 1 y 2 100 Mb/s Half /Full-Duplex 100 m Hasta 4 Estrella
100 Base FX Fibra Multimodo 625/125 µm 100 Mb/s Half /Full-Duplex 400- Hasta 4 Punto a punto
2000m
1000 Base T UTP 5e - 6 / STP S/4 pares 100-500m Hasta 4 Estrella
1000BASE-SX Fibra Óptica Multimodo MMF 550m Punto a punto
1000 Mbit /s
1000BASE-LX Fibra Óptica MMF y SMF 550m 5km Punto a punto
Full-Duplex - Dual
1000BASE-EX Fibra Óptica SMF 80 km Punto a punto
1000BASE-CX Cable STP (2 pares). DB9 25 m Estrella

FastEthernet puede funcionar tanto en la misma variedad de medios que 10BaseT (los pares trenzados sin apantallar (UTP)
como el par trenzado apantallado (STP), y fibra óptica con una excepción Fast Ethernet no funciona con cable coaxial porque
la industria ha dejado de usarlo para las nuevas instalaciones. La especificación de FastEthernet define 3 tipos de medios
con una subcapa física distinta para cada tipo de medio:
Capa física 100BaseT4
Esta capa física define la especificación para Ethernet 100BaseT sobre cables de cuatro pares de hilos de cobre,
UTP de categorías 5e.; 100BaseT4 utiliza un canal half-duplex que usa tres pares de cables para la transmisión a 100 Mbps
y el cuarto par para la detección de colisiones. Este método reduce las señales100BaseT4 a 33.33 Mbps por par lo que se
traduce en una frecuencia del reloj de 33 Mhz Desgraciadamente, estos 33 Mhz de frecuencia del reloj violan el límite de 30
Mhz puesto para el cableado de UTP. Por consiguiente, 100BaseT usa una codificación ternaria, es decir de tres niveles
conocidos como 8B6T (8 binario - 6 ternario) en lugar de la codificación binaria directa (2 niveles). Esta codificación 8B6T
reduce la frecuencia del reloj a 25 Mhz que están dentro del límite de UTP.
Con 8B6T, antes de la transmisión de cada conjunto de 8 dígitos binarios se convierten primero a uno de 6 dígitos
ternarios (3-niveles). Las tres señales de nivel usadas son +V, 0, -V. Los 6 símbolos ternarios significan que hay 729 (3 6) de
posibles codewords. Subsecuentemente sólo 256 (28) son necesarios para representar las combinaciones del paquete
completo de 8 bits, las codewords usadas se seleccionan para lograr el equilibrio de DC y para asegurar todas las codewords
son necesarias al menos dos transiciones de la señal. Esto se hace para permitir al receptor mantener la sincronización de
reloj con el transmisor.
Capa física 100BaseTX
Esta capa física define la especificación para Ethernet 100BaseT sobre dos pares de cables UTP de Categoría 5, o dos
pares de STP Tipo 1. 100BaseTX adopta las señales Full-Duplex de FDDI (ANSI X3T9.5) para trabajar. Un par de cables se
usa para la transmisión, a una frecuencia de 125-MHz y operando a un 80% de su capacidad para permitir codificación
4B/5B y el otro par para la detección de colisiones y para la recepción.
(4B/5B, o codificación cuatro binaria, cinco binaria, es un esquema que usa cinco bits de señal para llevar cuatro bits de
datos.) Este esquema tiene 16 valores de datos, cuatro códigos de control y el código de retorno. Otras combinaciones no
son válidas.

Capa física 100BaseFX

Esta capa física define la especificación para Ethernet 100BaseT sobre dos segmentos de fibra 62.5/125. Una de las fibras
se usa para la transmisión y la otra fibra para la detección de colisiones y para la recepción. 100BaseFX está basada en
FDDI. 100BaseFX pueden tener segmentos de más de 2 km. en Full-Duplex entre equipos DTE como, bridges, routers o
switches. Normalmente se usa 100BaseFX principalmente para cablear concentradores, y entre edificios de una misma LAN.
Capa Física GigaBit Ethernet
Gigabit Ethernet, también conocida como GigaE, es una ampliación del estándar Ethernet, es la versión 802.3ab y 802.3z
del IEEE que consigue una capacidad de transmisión de 1 gigabit por segundo. Utiliza topología en estrella o cableado
estructurado.
Nombre Descripción
1000Base-T Señalización codificada PAM-5, por lo menos cable de Categoría 5e. Cada par es usado en
ambas direcciones simultáneamente (FullDuplex).
1000Base-SX Señalización codificada 8B10B-NRZ, fibra multi-modo de corto alcance (550 m).
1000Base-LX Señalización codificada 8B10B NRZ, fibra multi-nodo hasta 550 m o fibra unimodal hasta 2 km;
puede ser optimizado hasta 10 km.
1000Base-LH Sobre fibra unimodal (hasta 100 km).
1000Base-CX Señalización codificada 8B10B NRZ, par trenzado blindado balanceado, hasta 25 m, sobre
cable especial de cobre. Precede al 1000Base-T y es poco usado.
1000Base-BX10 Hasta 10 km. Bidireccional sobre filamento de fibra unimodal.
1000Base-LX10 Hasta 10 km sobre un par de fibras unimodales.
1000Base-PX10-D Downstream (de head-end a tail-ends) sobre fibra unimodal, usando topología
point-to-multipoint (alcance 10 km).
1000Base-PX10-U Upstream (de tail-end a head-end) sobre fibra unimodal, usando topología point-to-multipoint
(alcance 10 km).
1000Base-PX20-D Downstream (de head-end a tail-ends) sobre fibra unimodal, usando topología
point-to-multipoint (alcance 20 km).
1000Base-PX20-U Upstream (de tail-end a head-end) sobre fibra óptica unimodal, usando topología
point-to-multipoint (alcance 20 km).

10 Gigabit Ethernet
La familia de Ethernet de 10 gigabits de estándares 802.x abarca los tipos de medios para la fibra óptica unimodal (largo
alcance), fibra óptica multi-modo (hasta 300 m), backplane de cobre (hasta 1 m) y par trenzado de cobre (hasta 100 m).
Primero fue estandarizada como IEEE Std 802.3ae-2002, pero ahora está incluido en el IEEE Std 802.3-2008.Desde 2009,
Ethernet de 10 gigabits es utilizado en las redes de carrier (portadoras), el 10GBASE-LR y el 10GBASE-ER.
