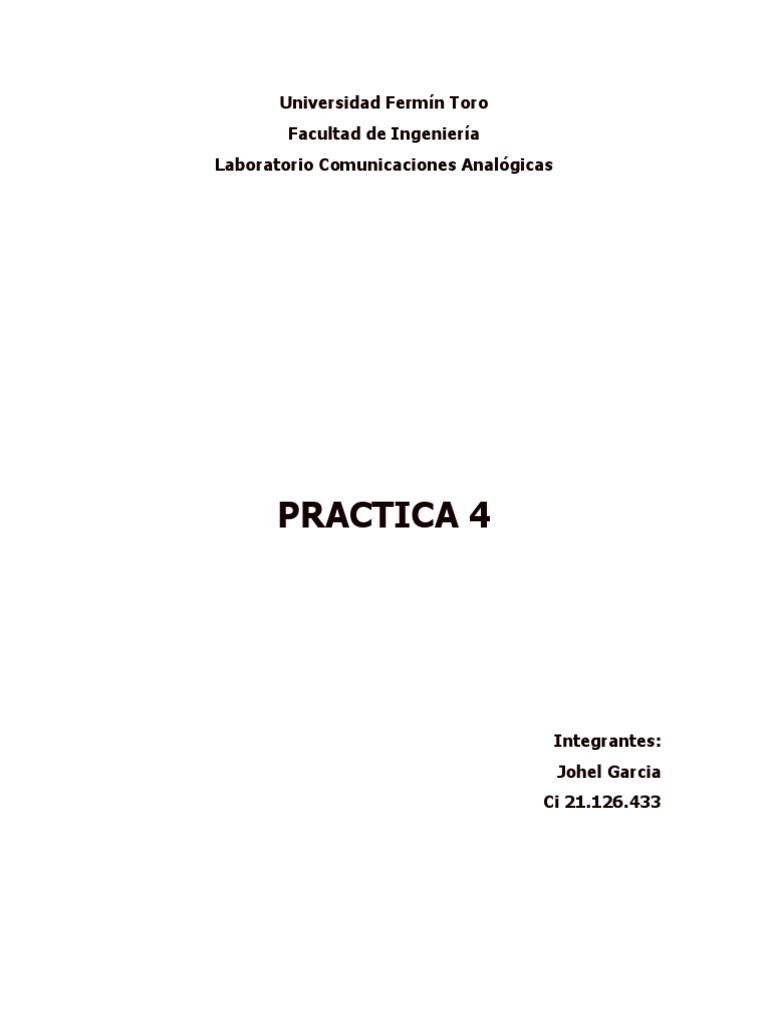

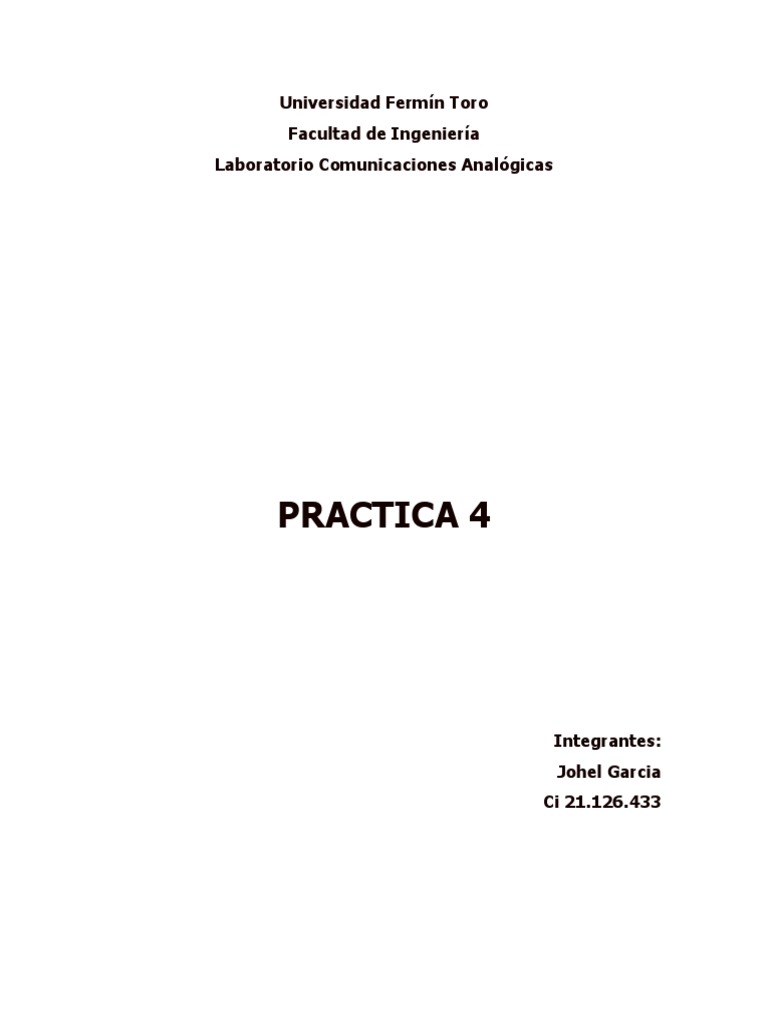

Universidad Fermín Toro

Facultad de Ingeniería
Laboratorio Comunicaciones Analógicas

PRACTICA 4

Integrantes:
Johel Garcia
Ci 21.126.433
 PRACTICA # 4
MODULACION POR ANCHO Y POR POSICION DE PULSOS
(PWM Y PPM)
OBJETIVOS
1. Observar las ondas moduladas por posición de pulsos y por amplitud
de pulsos.
2. Comprobar la relación entre PPM y PWM.
3. Comprender el funcionamiento del integrado LM-555.
4. Observar la operación del integrado LM-1496.

PRELABORATORIO
1. Escribir los conceptos sobre modulación por posición de pulsos PPM
y por amplitud de pulsos PWM.
PPM: La Modulación por Posición de Pulso, (Pulse Position Modulación
(PPM)), es un tipo de modulación en la cual una palabra de R bits es
codificada porla transmisión de un único pulso que puede encontrarse en
alguna de las 2M posiciones posibles. Si esto se repite cada X segundos, la
tasa de transmisión es de R/X bits por segundo. Este tipo demodulación se
usa principalmente en sistemas de comunicación óptica, donde tiende a
haber poca o ningún tipo de interferencia por caminos múltiples.

PWM: La modulación por ancho de pulsos (Pulse-Width Modulation también

conocida como PWM) de una señal o fuente de energía es una técnica en la
que se modifica el ciclo de trabajo de una señal periódica (una senoidal o
una cuadrada, por ejemplo), ya sea para transmitir información a través de
un canal de comunicaciones o para controlar la cantidad de energía que se
envía a una carga.

2. Analizar la operación del integrado LM-555 como multivibrador

monoestable y como modulador de pulsos.

El Circuito Integrado 555

También se puede llamar circuito integrado 555, datasheet 555,

temporizador 555, integrado 555, circuito generador de pulsos, timer 555,
555 chip y algún nombre más con el que suele aparecer por ahí. Este
circuito integrado se utiliza para activar o desactivar circuitos durante
intervalos de tiempo determinados, es decir se usa como temporizador. Para
ello, lo combinaremos con otros componentes cuyas características y forma
de conexión en el circuito, determinarán la duración de los intervalos de
tiempo del 555, y si estos intervalos se repitan continuamente o no.

Ejemplos para los que podemos usar el 555 son: luces intermitentes,
regular el tiempo que tarda en apagarse una luz, ajustar el tiempo en una
tostadora, etc. Los 555 tienen 8 patillas o pines, que se deberán conectar al
circuito dependiendo cómo queremos que funcione.

3. Observar y explique la operación de un circuito demodulador PPM

empleando demodulación PWM.  Esto se obtiene convirtiendo la
señal modulada PPM a PWM.

La portadora impulsiva puede modularse, además que en amplitud como

en elejemplo anteriormente descrito, también en el tiempo; en este
segundo caso se habla genéricamente de Modulación por Impulsos en el
Tiempo (PTM-Pulse Modularización): dos ejemplos de PTM son la
Modulación por Impulsos en Duración(PWM-Pulse Width Opitulación) y la
Modulación por Impulsos en Posición (PPM-Pulse Positrón Opitulación) .

4 Diseñar un circuito conversor de PPM a PWM para obtener la forma de

onda indicada en la figura 2.


DESARROLLO

PARTE I: Modulación PPM Y PWM
1. Monte el circuito modulador PWM y PPM, mostrado en la figura 1.
2. Analizar la operación del circuito de la figura 1.  Deducir las formas de
ondas esperadas.
3. Aplique en la entrada de disparo un tren de pulsos con una amplitud
de 5V, una frecuencia de 2 KHz y un ancho de pulso de 0.2 ms.
4. Ajuste el valor de R1 para obtener en la salida Vo1 una señal con un
ancho de pulso de 0.2 ms.  Dibujar las formas de onda observadas a la
entrada y salida.
5. Introduzca una señal moduladora cuadrada como la mostrada en la
figura 2 y observe la señal de salida Vo1.
6. Dibuje las formas de onda VDISP, Vm y Vo1.  Analice los resultados y
anote sus observaciones.
7. Desconecte la señal moduladora y ajuste el valor de R2 para obtener
en la salida un ancho de pulso de 0.08 ms. Observe y dibuje las formas
de ondas en VDISP, Vo1 y Vo2.
8. Aplique la señal moduladora indicada en el paso 4.  Ajuste los niveles
positivos de la misma para obtener una señal PPM nítida.  Observar y
dibujar las formas de ondas obtenidas VDISP, Vo1 y Vo2.  Analice los
resultados y anote sus observaciones.



PARTE II: Demodulación

1. Monte el circuito demodulador (figura 2) y los amplificadores de
acoplamiento.
2. Aplique la salida del generador de pulsos a la entrada de portadora del
demodulador y ajuste la ganancia del amplificador para para producir la
saturación del LM1496.
3. Introduzca una señal moduladora senoidal de entre 250 y 500 Hz.  Y la
señal modulada resultante PWM a la otra entrada del demodulador,
ajuste la amplitud de la señal Modulada para producir la saturación del
LM1496.
4. Observe la salida Vo del demodulador y dibuje la forma de onda
obtenida.
5. Hay que recordar que es un circuito amplificador como el de la figura 6
para cada entrada, uno para Vc y otro Para Vm, pueden usar un solo
LM324 para cada circuito ya que este integrado tiene 4 operacionales.



POSTLABORATORIO


El estudiante deberá concluir lo anteriormente estudiado en la práctica.

En la práctica de Comunicaciones Digitales, titulada receptor PPM/PWM pude

observar como al igual que la señal PAM estas se modulan mediante un filtro
pasa-bajo. Las señales PPM y PWM siempre serán demodulada para obtener una
mejor comunicación. PPM en donde la amplitud, el ancho son fijos y la posición es
variable, es el tipo de modulación en la cual una palabra de M bits es codificada
por la transmisión de un único pulso, es decir, la posición de los pulsos varía de
forma proporcional al valor de la moduladora en los instantes de muestreo. Por
consiguiente el valor de mínimo provoca mínimo retardo del pulso respecto del
instante de muestreo, el máximo valor de la señal produce máximo retardo del
pulso. Así mismo en PWM los pulsos de amplitud constante varían su duración
(ancho del ciclo útil) proporcionalmente a los valores de f (t) la información en los
instantes de muestreo. En esta señal hay mínima variación que hace, debido a
que se encuentra escondida entre medio del todo el tren de bits de la señal base,
es también usada para controlar la cantidad de energía que se envía a una carga.
Gracias a estos estudios podemos reconocer en cualquier parte este tipo de
receptores y al igual de poner en funcionamiento todos los conocimientos
obtenidos.

Nota: no se pudo simular el circuito numero 2 ya que el programa proteus no

tiene el LM1496.
