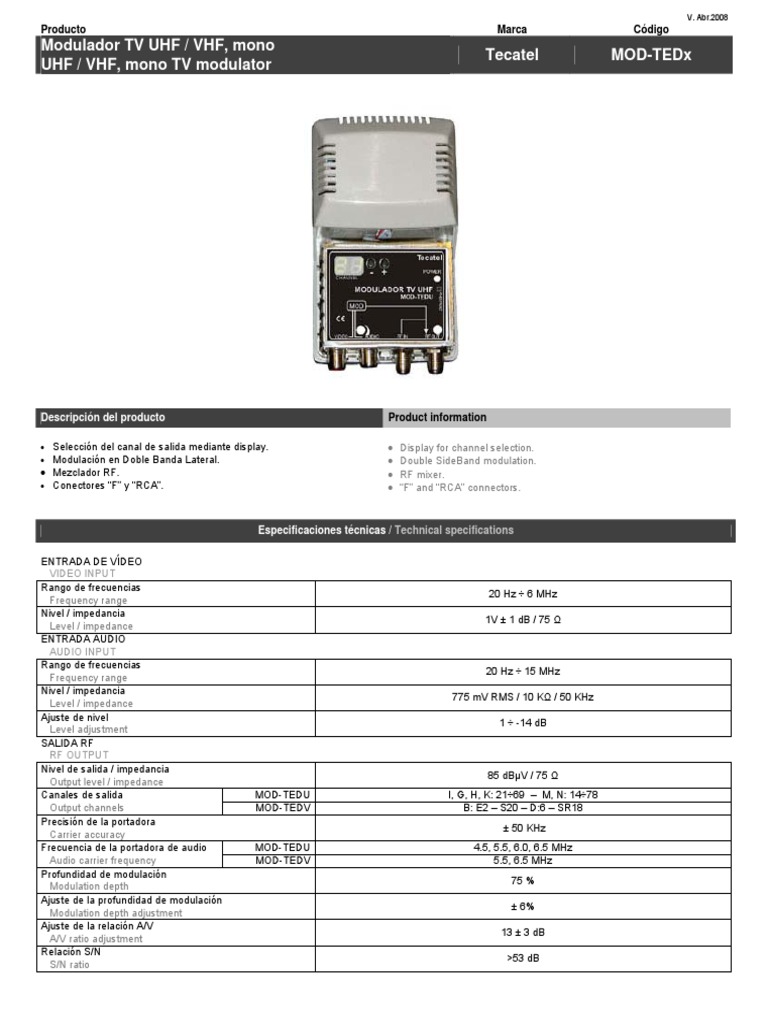

V. Abr.

2008
Producto Marca Código
Modulador TV UHF / VHF, mono
Tecatel MOD-TEDx
UHF / VHF, mono TV modulator

Descripción del producto Product information

• Selección del canal de salida mediante display. • Display for channel selection.
• Modulación en Doble Banda Lateral. • Double SideBand modulation.
• Mezclador RF. • RF mixer.
• Conectores “F” y “RCA”. • “F” and “RCA” connectors.

Especificaciones técnicas / Technical specifications

ENTRADA DE VÍDEO
VIDEO INPUT
Rango de frecuencias
20 Hz ÷ 6 MHz
Frequency range
Nivel / impedancia
1V ± 1 dB / 75 Ω
Level / impedance
ENTRADA AUDIO
AUDIO INPUT
Rango de frecuencias
20 Hz ÷ 15 MHz
Frequency range
Nivel / impedancia
775 mV RMS / 10 KΩ / 50 KHz
Level / impedance
Ajuste de nivel
1 ÷ -14 dB
Level adjustment
SALIDA RF
RF OUTPUT
Nivel de salida / impedancia
85 dBµV / 75 Ω
Output level / impedance
Canales de salida MOD-TEDU I, G, H, K: 21÷69 – M, N: 14÷78
Output channels MOD-TEDV B: E2 – S20 – D:6 – SR18
Precisión de la portadora
± 50 KHz
Carrier accuracy
Frecuencia de la portadora de audio MOD-TEDU 4.5, 5.5, 6.0, 6.5 MHz
Audio carrier frequency MOD-TEDV 5.5, 6.5 MHz
Profundidad de modulación
75 %
Modulation depth
Ajuste de la profundidad de modulación
± 6%
Modulation depth adjustment
Ajuste de la relación A/V
13 ± 3 dB
A/V ratio adjustment
Relación S/N
>53 dB
S/N ratio

El propietario de la marca se reserva el derecho a modificar las especificaciones técnicas sin previo aviso / The brand owner reserves the right to modif. The technical specifications without previous notice

Tecatel - Pol. Ind. Pardines, C/ Lletra B, 1 - 46722 Beniarjó, Valencia (España) - Tel.: 902 342 100 Fax: 902 195 544 tecatel • com
 CARACTERÍSTICAS GENERALES
GENERAL CHARACTERISTICS
Consumo
AC 3VA / 230 V / 50 Hz
Power consumption
Rango de tempreratura de operación
-10 ÷ 50ºC
Operating temperature range
Dimensiones
78 x 118 x 47 mm
Dimensions
Peso
3.8 kg
Weight
Unidades por caja
20
Units per box
