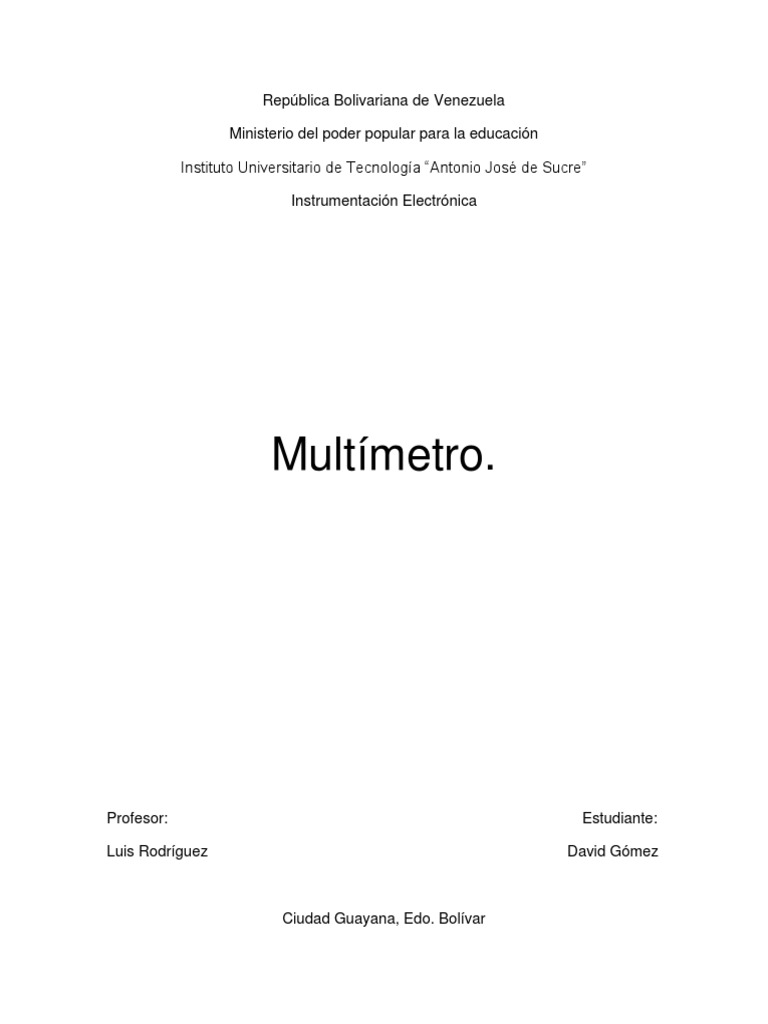

República Bolivariana de Venezuela

Ministerio del poder popular para la educación

Instituto Universitario de Tecnología “Antonio José de Sucre”

Instrumentación Electrónica

Multímetro.

Profesor: Estudiante:

Luis Rodríguez David Gómez

Ciudad Guayana, Edo. Bolívar

 Funcionamiento del Multímetro

Un multimetro, también de nominado tester, es un dispositivo eléctrico y portátil,

que le permite a una persona medir distintas magnitudes eléctricas que forman
parte de un circuito, como ser corrientes, potencias, resistencias, capacidades,
entre otras.

Puede medir magnitudes en distintos rangos es decir, si sabemos que vamos a

medir una corriente de 10 A (Amper) entonces, elegiremos un rango de 1 A a 50
A. Puede medir corriente continua o corriente alterna de forma digital o analógica.

Es un aparato muy versátil, que se basa en la utilización de un instrumento de

medida, un galvanómetro muy sensible que se emplea para todas las
determinaciones. Para poder medir cada una de las magnitudes eléctricas, el
galvanómetro se debe completar con un determinado circuito eléctrico que
dependerá también de dos características del galvanómetro: la resistencia interna
(Ri) y la inversa de la sensibilidad. Esta última es la intensidad que, aplicada
directamente a los bornes del galvanómetro, hace que la aguja llegue al fondo de
escala.

Amperímetro: Para que el polímetro trabaje como amperímetro es preciso

conectar una resistencia Rs en paralelo con el instrumento de medida (vínculo). El
valor de Rs depende del valor en amperios que se quiera alcanzar cuando la
aguja alcance el fondo de escala. En el polímetro aparecerán tantas
resistencias Rs conmutables como valores diferentes de fondos de escala se
quieran tener. Por ejemplo, si se desean escalas de 10 miliamperios, 100
miliamperios y 1 amperio y de acuerdo con las características internas el
instrumento de medida (vínculo), aparecerán tres resistencias Rs conmutables.
Si se desean medir corrientes elevadas con el polímetro como amperímetro, se
suelen incorporar unas bornas de acceso independientes.
Los circuitos internos estarán construidos con cable y componentes adecuados
para soportar la corriente correspondiente. Para hallar Rs sabemos que se
cumple: I = Ii + Is
Donde I es la intensidad máxima que deseamos medir (fondo de escala), (Ii) es la
intensidad que circula por el galvanómetro e Is la corriente que pasa por la
resistencia shunt (Rs).
A partir de la relación: Is.Rs = Ii.Ri
Por la Ley de Ohm llegamos al valor que debe tener la resistencia shunt:

De esta ecuación se obtiene el valor de Rs que hace que por

el galvanómetro pasen Ii mA cuando en el circuito exterior circulan I mA.

Voltímetro
Para que el polímetro trabaje como voltímetro es preciso conectar una
resistencia Rv en serie con el instrumento de medida. El valor de Rv depende del
valor en voltios que se quiera alcanzar cuando la aguja alcance el fondo de escala.
En el polímetro aparecerán tantas resistencias Rv conmutables como valores
diferentes de fondos de escala se quieran tener. Por ejemplo, en el caso de
requerir 10 voltios, 20 voltios, 50 voltios y 200 voltios, existirán cuatro resistencias
diferentes Rv. Para conocer el valor de la resistencia que debemos conectar
utilizamos la siguiente expresión:

Que se desprende directamente de esta: V = Ii (Ri + Rv)

Lo que llamamos Ii es la intensidad que hay que aplicar al polímetro para que la
aguja llegue a fondo de escala.
Óhmetro
El óhmetro permite medir la tolerancia en Ohmios de las resistencias. Una pila
interna hace circular una corriente a través de la resistencia a medir, el
instrumento y una resistencia adicional de ajuste.
Cuando los terminales de medida se ponen en cortocircuito circula la máxima
corriente por el galvanómetro. Es el valor de corriente que se asocia a R = 0. Con
la resistencia de ajuste se retoca esa corriente hasta que coincida con el fondo de
escala y en la división que indica la corriente máxima se pone el valor de 0
ohmios. Cuando en los terminales se conecta la resistencia que se desea medir,
se provoca una caída de tensión y la aguja se desplaza hacia valores inferiores de
corriente, esto es, hacia la izquierda. La escala de resistencias crecerá, pues, de
derecha a izquierda.
Debido a la relación inversa entre resistencia y corriente (R=V/I), la escala del
óhmetro no es lineal, lo cual provocará mayor error de medida conforme nos
acerquemos a corrientes pequeñas (grandes valores de la resistencia R a medir).
 Componentes del multímetro

Un polímetro analógico genérico o estándar por lo general tiene los siguientes

componentes:

 Conmutador alterna-continua (AC/DC): Hace posible la selección de una

u otra opción, todo ello dependiendo de la tensión, que puede ser continua
o alterna.
 Interruptor rotativo: Gracias a él, permite seleccionar funciones y escalas.
Si se gira este componente se consigue seleccionar la magnitud (tensión,
intensidad, etc.) y el valor de escala.
 Ranuras de inserción de condensadores: Aquí debemos insertar el
condensador cuya capacidad se va a medir.
 Orificio para la Hfe de los transistores: Hace posible insertar el transistor
cuya ganancia se va a medir.
 Entradas: Son en las que se conectan las puntas de medida.

Por lo general, los polímetros analógicos tienen cuatro bornes, aunque también los
hay de dos. Uno es el común, el otro mide tensiones y resistencias, otro mide las
intensidades y queda otro que es el que mide las intensidades cuando no son más
elevadas de 20 amperios.

Multímetro Digital

Los multímetros digitales de última generación incorporan múltiples funciones para

el análisis de señales que facilitan el trabajo para la detección y solución de
problemas.

El registró gráfico de datos, las funciones de mínimo, máximo y promedio. La

función de eliminación de tensiones fantasma o la de medición. Pequeñas
resistencias son ejemplos de la evolución que están sufriendo este tipo de
instrumentos tan usados por los técnicos.
