EM 110 – ILUMINACIÓN NATURAL –

ANEXO 07 – CONTROL SOLAR

ARQ. JAMES D. ROJAS QUISPE

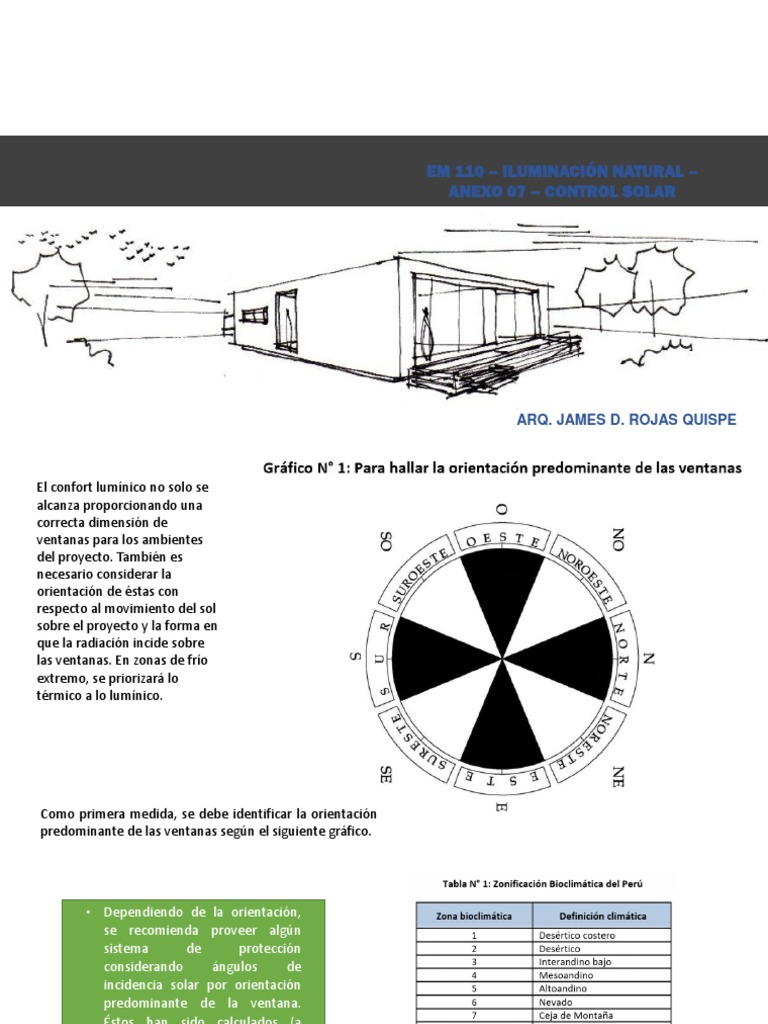

El confort lumínico no solo se
alcanza proporcionando una
correcta dimensión de
ventanas para los ambientes
del proyecto. También es
necesario considerar la
orientación de éstas con
respecto al movimiento del sol
sobre el proyecto y la forma en
que la radiación incide sobre
las ventanas. En zonas de frío
extremo, se priorizará lo
térmico a lo lumínico.

Como primera medida, se debe identificar la orientación

predominante de las ventanas según el siguiente gráfico.
 • Dependiendo de la orientación,
se recomienda proveer algún
sistema de protección
considerando ángulos de
incidencia solar por orientación
predominante de la ventana.
Éstos han sido calculados (a
través de geometría solar) para
distintas latitudes, calculando un
promedio para cada orientación.
• La protección en fachadas se
consideró entre las 09:00 y las
15:00 horas para las siguientes
latitudes del Perú: 0°, -2°, -4°, -6°, -
8°, -10°, -12°, -16° y -18°. Con ello
se obtuvo un rango de trabajo con
el cual se determinaron los
ángulos de diseño para protección
solar en cada una de ellas
Diseño de Aleros
• Métodos simple para determinar el diseño de aleros mediante la utilización
de los datos directos de azimut y altura o mediante la utilización de la
proyección cilíndrica.
• Digamos por ejemplo que se quiere diseñar el ALERO para una ventana
orientada al N15ºE y se ha determinado que la hora requerida es a partir
de las 11 am., sabiendo que se encuentra en la ciudad de Huancayo y
realizaremos el calculo para el mes de Abril. La ventana tiene 1.20 de altura
y llega al techo, se considerará para el ejemplo un espesor de muro de 20
cm.
• El proceso que se explica podrá ser ingresado en una hoja de cálculo y
variar para otros meses, dejando aquel que genere un mayor alero. Así
mismo se podrán combinar aleros o parasoles verticales y horizontales.
• Para Huancayo se utilizará los datos para 12° - se ingresará en la tabla el
valor (en negativo para el hemisferio sur) = -12
 21 DE ENERO 21 DE FEBRERO 21 DE MARZO 21 DE ABRIL
21 52 80 111
ada (d): -20.00 -11.50 0.00 11.50
Hora Acimut Altura Hora Acimut Altura Hora Acimut Altura Hora Acimut Altura
05:42 110.47 0.00 05:50 101.76 0.00 06:00 90.00 0.00 06:09 78.24 0.00
03:00 125.43 -35.37 03:00 116.07 -39.52 03:00 101.75 -43.76 03:00 85.79 -45.99
03:30 121.31 -29.24 03:30 112.31 -32.82 03:30 99.06 -36.55 03:30 84.78 -38.68
04:00 117.97 -22.86 04:00 109.28 -25.96 04:00 96.84 -29.28 04:00 83.74 -31.38
04:30 115.24 -16.30 04:30 106.78 -18.99 04:30 94.92 -21.98 04:30 82.63 -24.10
05:00 112.99 -9.60 05:00 104.67 -11.92 05:00 93.19 -14.66 05:00 81.45 -16.83
05:30 111.13 -2.80 05:30 102.85 -4.80 05:30 91.57 -7.34 05:30 80.17 -9.59
06:00 109.60 4.08 06:00 101.26 2.38 06:00 90.00 0.00 06:00 78.74 -2.38
06:30 108.35 11.02 06:30 99.83 9.59 06:30 88.43 7.34 06:30 77.15 4.80
07:00 107.37 18.00 07:00 98.55 16.83 07:00 86.81 14.66 07:00 75.33 11.92
07:30 106.66 25.02 07:30 97.37 24.10 07:30 85.08 21.98 07:30 73.22 18.99
08:00 106.23 32.05 08:00 96.26 31.38 08:00 83.16 29.28 08:00 70.72 25.96
08:30 106.13 39.10 08:30 95.22 38.68 08:30 80.94 36.55 08:30 67.69 32.82
09:00 106.47 46.14 09:00 94.21 45.99 09:00 78.25 43.76 09:00 63.93 39.52
09:30 107.43 53.16 09:30 93.20 53.31 09:30 74.84 50.90 09:30 59.13 45.97
10:00 109.39 60.13 10:00 92.17 60.64 10:00 70.20 57.90 10:00 52.83 52.06
10:30 113.19 66.97 10:30 91.04 67.97 10:30 63.35 64.65 10:30 44.38 57.58
11:00 120.95 73.53 11:00 89.60 75.31 11:00 52.19 70.88 11:00 32.92 62.18
11:30 138.95 79.24 11:30 86.87 82.64 11:30 32.34 75.88 11:30 17.86 65.35
12:00 180.00 82.00 12:00 0.00 89.50 12:00 0.00 78.00 12:00 0.00 66.50

•Se toman los valores de azimut y altura correspondientes al mes y a la hora indicada en el
problema

* .- Se utiliza la tabla Excel denominada «Calculadora de ángulos de azimut y altura según latitud» del
Arq. peruano Martin Wieser Rey
• Si se aprecia en el gráfico el ángulo que forma la ventana con el azimut del mes corresponde a
17.42°,
• El “alero + el muro” (A+M) medido en esta dirección quedara expresado por:
• A + M = (altura desde el alfeizar al techo)/ tg del ángulo de altura.
• “alero + el muro” = 1.20/tg 62.18° = 0.633
• A+M = 0.633 – (Aún no está a verdadera magnitud)
• Para trasladar esta medida a verdadera magnitud, habrá que multiplicarla por el coseno del
ángulo que forma la perpendicular de la ventana y el azimut para el mes elegido, es decir :

•Ángulo entre la
perpendicular de la ventana y
el azimut:
•32.92°-15° = 17.92°
62.18°

•A = (0,633 x Cos (17.92°)) - M

•A = 0.60 – 0.20
•A= 0.40m
Para diseño de PARASOLES
• Ya no se considera ancho de muro y la distancia entre parasoles depende del diseño. Para este
ejemplo consideramos 0.40m de distancia entre parasoles.

• El “alero + el muro” (A+M) ahora será parasol = P

• P= (distancia entre parasoles)/ tg del ángulo de altura.
• P = 0.40/tg 62.18° = 0.21
• P = 0.21 (Aún no está a verdadera magnitud)
• Para trasladar esta medida a verdadera magnitud, habrá que multiplicarla por el coseno del
ángulo que forma la perpendicular de la ventana y el azimut para el mes elegido, es decir :

•Ángulo entre la
perpendicular de la ventana y
el azimut:
•32.92°-15° = 17.92°

62.18°
•A = (0,21 x Cos (17.92°))

•A= 0.20m
 PRACTICA DIRIGIDA
• Diseñar el alero para una ventana orientada al N30ºE y se ha determinado que la
hora requerida es a partir de las 09 am., sabiendo que se encuentra en la ciudad de
Chiclayo y realizaremos el cálculo para el mes de Junio. La ventana tiene 1.00 de
altura y llega al techo, se considerará para el ejemplo un espesor de muro de 15 cm.
• Para Chiclayo se utilizará los datos para 6.50°

Hora Acimut Altura

06:11 66.34 0.00
03:00 63.54 -43.59
03:30 65.41 -36.86
04:00 66.56 -30.05
04:30 67.18 -23.19
05:00 67.37 -16.32
05:30 67.18 -9.44
06:00 66.63 -2.59
06:30 65.74 4.23
07:00 64.47 10.99
07:30 62.77 17.67
08:00 60.57 24.23
08:30 57.73 30.63

09:00 54.09 36.81

• Diseñar el alero para una ventana orientada al N20ºO y se ha determinado que la hora
requerida es a partir de las 13 horas, sabiendo que se encuentra en la ciudad de
Chiclayo y realizaremos el cálculo para el mes de Mayo. La ventana tiene 1.20 de altura
y llega al techo, se considerará para el ejemplo un espesor de muro de 20 cm.
• Para CHICLAYO se utilizará los datos para 6.50°

A+M = (altura desde el alfeizar al techo)/ tg del ángulo de altura.

A + M = 1.20 / 1.709

A + M = 0.705 6.50°

A + M = 0.705 * COS(8.79°)

A + M = 0.705 * 0.988 = 0.697

A = 0.697 – 0.20 = 0.497m

Parasoles Verticales
• El tamaño del parasol depende de:
1. El espaciamiento que se quiera dejar entre
ellos expresado en metros
2. El ángulo formado ente la perpendicular de la
ventana con el ángulo de azimut, según el día y
la hora a analizar. Se utiliza el complemento de
este ángulo:
• Parasol = separación x tangente del
complemento.
• Complemento = 90° - 37.19° = 52.81°
• Por ejemplo si decidimos que la separación
entre parasoles verticales sea de 50 cm, el
parasol medirá :
• 0.50 x tg 52.81º
• Parasol Vertical = 0.66 m
Sombras exteriores
• Para hallar las sombras exteriores se
tomará en cuenta los datos de azimut y
altura.
• Además se debe tener en cuenta lo
siguiente:
• La sombra será en sentido
opuesto a la dirección del sol.
• La extensión de la sombra se
calcula a partir de la altura de la
edificación dividida entre la
tangente del ángulo de altura.
• También se puede usar cuando
por alguna razón se desee que
ingrese el sol a un ambiente.
