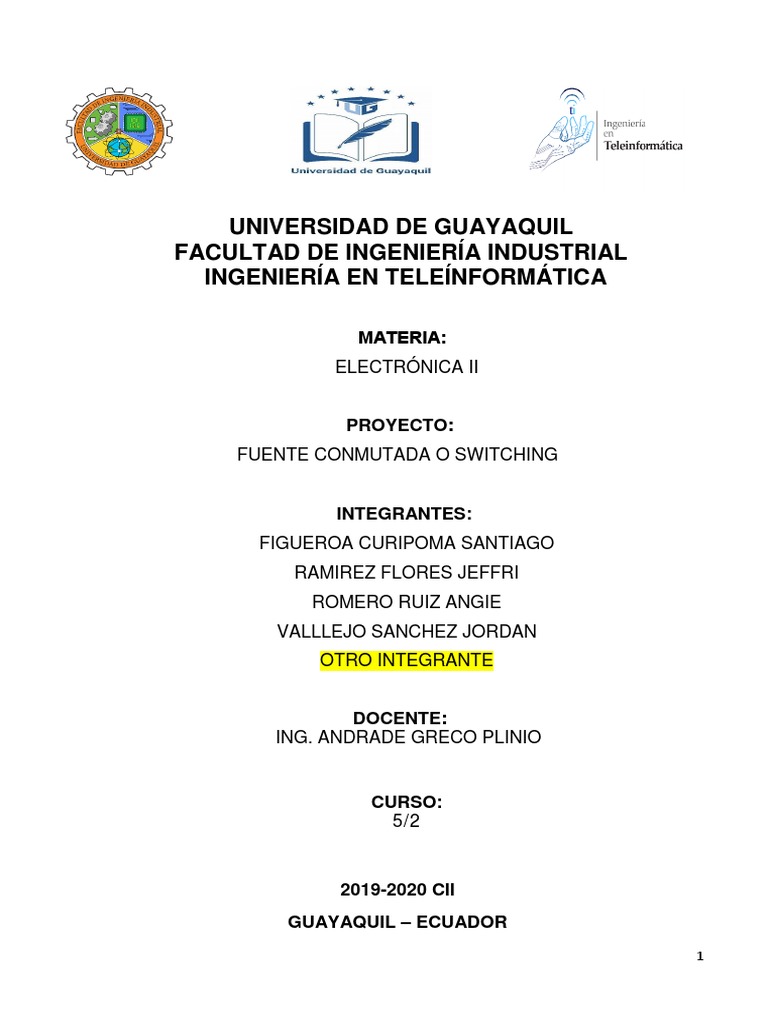

UNIVERSIDAD DE GUAYAQUIL 

FACULTAD DE INGENIERÍA INDUSTRIAL 

 INGENIERÍA EN TELEÍNFORMÁTICA

MATERIA:  
ELECTRÓNICA II

PROYECTO:  
FUENTE CONMUTADA O SWITCHING

INTEGRANTES:
FIGUEROA CURIPOMA SANTIAGO
RAMIREZ FLORES JEFFRI
ROMERO RUIZ ANGIE
VALLLEJO SANCHEZ JORDAN
OTRO INTEGRANTE

DOCENTE:  
 ING. ANDRADE GRECO PLINIO

CURSO:
5/2

2019-2020 CII
GUAYAQUIL – ECUADOR
1
Contenido
INTRODUCCIÓN ........................................................................................................................................ 3
1. OBJETIVOS ........................................................................................................................................ 4
1.1. OBJETIVOS GENERALES ................................................................................ 4

1.2. OBJETIVOS ESPECIFICOS .............................................................................. 4

2. MARCO TEÓRICO ............................................................................................................................. 5

2.1 ¿Qué es una fuente de voltaje? .......................................................................... 5

2.2 Fuentes lineales y fuentes conmutadas ............................................................. 5

2.3 Utilidad de una fuente de voltaje ........................................................................ 5

3. DESARROLLO.................................................................................................................................... 6
3.1 Funcionamiento de una fuente conmutada ................................................... 6

3.2 Elementos que se emplean en la fuente conmutada ..................................... 6

3.3 Diagrama de la fuente conmutada .................................................................. 8

3.4 Etapas de la fuente conmutada ....................................................................... 8

4. DATASHEET DE LOS COMPONENTES UTILIZADOS ............................................................ 10

CONCLUSIÓN .......................................................................................................................................... 12
ANEXOS .................................................................................................................................................... 13
BIBLIOGRAFÍA ......................................................................................................................................... 14

2
 INTRODUCCIÓN

Cuando nos encaminamos al estudio de los circuitos, es necesario

alimentarlos con voltajes específicos. Ya que la mayor parte de los
dispositivos electrónicos requieren voltaje DC (corriente continua), para
poder operar. Cada vez que hacemos un proyecto tenemos que pensar en
la fuente que lo alimentará. Por esta razón es indispensable tener en
nuestro laboratorio una fuente para este caso fija de 22, 12, 5 voltios, donde
podrá trabajar con circuitos como Arduino, Compuertas, Leds, etc.

El proyecto se trata sobre realizar una fuente conmutada con

conocimientos adquiridos en la materia de Electrónica de Potencia, ya
que esta fuente es usada en la mayoría de los equipos electrónicos es
indispensables estudiarlas y comprenderlas.

3
 1. OBJETIVOS

1.1. OBJETIVOS GENERALES

El objetivo del proyecto es realizar una fuente conmutada básica, usando diversos
componentes vistos en clases, el diseño dependerá del sistema utilizado en la fuente.

1.2. OBJETIVOS ESPECIFICOS

 Identificar los componentes de una fuente conmutada.

 Repara una fuente conmutada.

4
2. MARCO TEÓRICO
2.1 ¿Qué es una fuente de voltaje?

La carga no fluye a menos que exista una diferencia de potencial.

para que haya una corriente constante se necesita una bomba eléctrica adecuada
que mantenga la diferencia de potencial. Todo dispositivo que crea una diferencia de
potencial se conoce como una fuente de voltaje.

2.2 Fuentes lineales y fuentes conmutadas

En una fuente de alimentación lineal se reduce la tensión mediante un transformador,

y seguidamente se rectifica con diodos.

Las fuentes de alimentación conmutadas utilizan un principio similar, pero con

diferencias muy importantes. Básicamente, aumentan la frecuencia de la corriente, que
pasa de oscilar 50/60Hz a más de 100kHz, dependiendo del sistema utilizado.

2.3 Utilidad de una fuente de voltaje

Una fuente de alimentación regulada sirve para alimentar cualquier circuito o aparato
electrónico con la única condición de que el aparato en cuestión no consuma más
corriente (amperaje) del que puede entregar la fuente.

5
3. DESARROLLO

3.1 Funcionamiento de una fuente conmutada

Las fuentes de alimentación conmutadas, también conocidas como SMPS (switch

mode power supply) son esenciales en nuestra vida, básicamente iguales a las lineales,
pero con diferencias muy importantes, por lo que estas fuentes trabajan a frecuencias a
miles de Hertz, siendo más eficiente al no se perderse la energía en calor.

Para entender el funcionamiento de una fuente conmutada, debemos separarla en

etapas, y analizarlas paso a paso, ya que existen muchos tipos distintos de fuentes, y
sería imposible explicar los detalles de cada uno.

SISTEMAS MÁS COMUNES

3.2 Elementos que se emplean en la fuente conmutada

 Fusible: La función principal de los fusibles en un circuito es la de proteger al

personal y al equipo en los momentos en los que se producen las peligrosas
sobre corrientes.

6
 Puente rectificador: Solo deja pasar la corriente en un sentido, de modo que
convierte la corriente alterna en corriente pulsante, es decir que oscila igual que la
corriente alterna, aunque únicamente en un sentido.

 Condensador: Amortigua la corriente pulsante para convertirla en corriente

continua con un valor estable.

 Transistor: Se encarga de cortar y activar el paso de la corriente. De este modo

se convierte a la corriente continua en corriente pulsante.

 Circuito Controlador: Activa y desactiva el transistor. Esta parte del circuito

suele tener varias funciones, como protección contra cortocircuitos, sobrecargas,
sobretensiones, entre otras. También controla al circuito de corrección del factor
de potencia. Además, mide la tensión de salida de la fuente, y modifica la señal
entregada al transistor, para regular la tensión y mantener estable la salida.

 Transformador: Reduce el voltaje alterno de la entrada a 22v, 12v y 5v, con una
frecuencia de 60Hz, ofrece la corriente necesaria para que pueda trabajar la
fuente.

 Diodo: Convierte la corriente alterna del transformador a corriente pulsante.

 Filtro: Convierte la corriente pulsante en continua.

 Optoacoplador: Enlaza la salida de la fuente con el circuito de control, pero
manteniéndolos físicamente separados

7
3.3 Diagrama de la fuente conmutada

3.4 Etapas de la fuente conmutada

8
 Protección: Formado por un capacitor, termistor y varistor, y un fusible.
 Rectificación: formado por 4 diodo, este rectifica el voltaje alterno (separa las
ondas positivas de la señal alterna).
 Filtrado: formado por dos capacitores electrolitos, son capacitores con valores de
voltaje altos (capacitores grandes), el filtrado nos va a permitir convertir el voltaje
alterno en voltaje continuo.
 Conmutación: formado por un circuito integrado, capacitores y resistencias, esta
etapa va a convertir el voltaje continuo en alterno, va a permitir que la salida tenga
una tensión alterna de alta frecuencia mayor a 20khz.
 Transformador: Reduce el voltaje alterno de la entrada a 22v, 12v y 5v, con una
frecuencia de 60Hz, ofrece la corriente necesaria para que pueda trabajar la
fuente.
 Rectificación de alta frecuencia: formado por tres diodos de alta frecuencia,
Rectifica el voltaje alterno
 Filtrado de alta frecuencia: Formado por capacitores y bobinas, este voltaje
continuo va a ser nuestra salida
 Circuito control: formado por un optoacoplador, capacitores, resistencia y
diodos. Verifica los correspondientes voltajes de salida, si el voltaje aumenta o
disminuye, ese cambio le avisa a la etapa de conmutación para así la
conmutación aumente o disminuya la frecuencia según sea necesario para
mantener una salida estable.

9
4. DATASHEET DE LOS COMPONENTES UTILIZADOS

 transformador de alta frecuencia (serie y data shee o algo)

 opto acoplador (817b)

 circuito integrado (tny 147-180)

10
 Capacitor (p62 275 x2)

 Fusible (2AL 250V)

11
 CONCLUSIÓN

Este trabajo se proporciono las características de las fuentes conmutadas, su

funcionamiento, diseño, construcción y aplicaciones. También se señaló las principales
diferencias entre una fuente conmutada y una fuente común. Se Indico la utilidad y
eficacia de una fuente conmutada.

Una fuente conmutada es más eficiente que una fuente lineal ya que existe menos
gasto de potencia por el estado de corte y saturación del transistor.

12
ANEXOS

13
BIBLIOGRAFÍA

https://www.studocu.com/en/document/universidad-nacional-de-san-
juan/electronica/summaries/fuentes-conmutadas-resumen-de-clases-y-
libros/2960546/view

https://www.electronicafacil.net/tutoriales/Fuentes-conmutadas.html

https://fidestec.com/blog/fuentes-de-alimentacion-conmutadas-01/

https://youtu.be/UQ6PU8pqKNA

https://www.onsemi.cn/pub/Collateral/FSDH321CN-D.pdf

14
