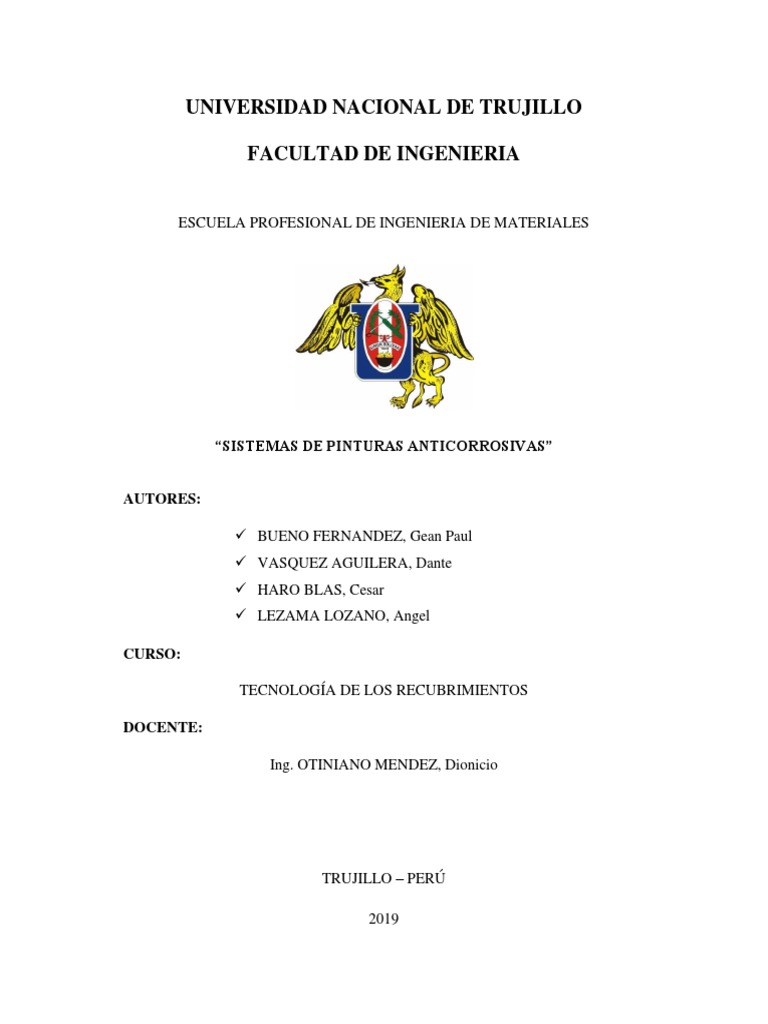

FACULTAD DE INGENIERIA
AUTORES:
CURSO:
DOCENTE:
TRUJILLO – PERÚ
2019
LABORATORIO: SISTEMAS DE PINTURAS
I. OBJETIVOS
Identificar el grado de corrosión para placas de acero de bajo carbono.
Preparar la superficie a los grados de limpieza “Sa 1” y “Sa 2.5”.
Recubrir probetas de acero de bajo carbono con sistema de pintura anticorrosiva.
Determinar la influencia del número de capas de pintura sobre la calidad del
recubrimiento.
Determinar los espesores de recubrimiento.
Determinar el grado de adherencia del recubrimiento.
II. FUNDAMENTO TEORICO
2.1.LA CORROSIÓN
El impacto en la economía de temas de corrosión es muy amplio, las pérdidas económicas
resultante son cuantiosas, el problema de la corrosión es omitido por personas que habitan en
los lugares más afectados por este problema, y hacen caso omiso a sugerencias de personas
capacitadas en temas de corrosión, dándose cuenta del error en futuros daños, actualmente
están siendo aplicados muchos métodos para reducir la velocidad de corrosión de materiales
metálicos y aleaciones.
La corrosión es la reacción química o electroquímica de un metal o aleaciones con el medio
donde se encuentre que por consiguiente ocasiona el deterioro del material, y pérdida de sus
propiedades del mismo. (GUZMAN, 2011)
De acuerdo con esta definición básica los problemas mecánicos como ruptura por sobrecarga
de una pieza metálica, desgaste, erosión, cavitación o la hinchazón de un plástico por
transformaciones internas del polímero que lo constituye no caen dentro de la corrosión
propiamente dicha. (OTERO, 2001)
La reacción básica de corrosión es:
𝑀𝑒 ⇒ 𝑀𝑒𝑛+ + 𝑛𝑒−
2.2.DEFINICIÓN DE UN RECUBRIMIENTO O PINTURA
Es una mezcla heterogénea, que una vez aplicada y seca se convierte en una película según
las características que está a sido concebida. Para la elaboración de las pinturas se componen
por pigmentos dispersos en un aglutinante, el cual a su vez está disuelto en un disolvente o
emulsificador en agua. Dichos componentes se describen a continuación: (Calvo, 2009)
A. Pigmento
Es un sólido finamente dividido que proporciona color, consistencia, duración, brillo,
efecto sobre la viscosidad del vehiculó. Una pintura sin pigmento recibe el nombre
de barniz o laca, no tiene inhibidor y tampoco hay algún tipo de protección catódica,
su acción se limita a una protección tipo barrera.
Por su tipo son:
Pasivos: Reconstruyen y estabilizan el revestimiento de óxido en el substrato
expuesto tales como el cromato de zinc y el cromato de estroncio.
Galvánicos: Los pigmentos son partículas del metal que son no nobles.
En la exposición, estas partículas funcionan como ánodos mientras que en la
superficie del metal sólo ocurre la reacción catódica.
Alcalinos: En este tipo de pigmentos se reduce el área activa para la corrosión
formando una barrera iónica con el substrato. (Calvo, 2009)
B. Disolventes
Se puede denominar como disolvente al agua y otros productos de naturaleza
inorgánica cuyo objetivo es dar a la pintura una viscosidad óptima según el método
para el cual será utilizado. Se usan para solubilizar lasa resinas y regular la velocidad
de evaporación. (Calvo, 2009)
2.3.CLASIFICACIÓN DE LAS PINTURAS
Pintura Industrial
En general pintura industrial es aquella que se diseña en función de un cliente concreto y
bajo unas condiciones de aplicación, secado, etc. determinadas. Las pinturas para
electrodomésticos o línea blanca son productos que están sujetos a unas especificaciones
que dicta el fabricante, deben aplicarse mediante u método determinado de aplicación y
deben obtener sus características finales después del secado perfectamente definido por
el cliente, este es un ejemplo típico. (Calvo, 2009)
Método de aplicación
a) Aplicación A Pistola
La pistola aerografíca propulsa la pintura mediante aire comprimido, la pintura se
proyecta mediante una corriente de aire que arrastra la pintura contenida en un depósito.
Se utilizan boquillas de diversos diámetros, desde 1.5 a 4 mm. El equipo está formado
por una pistola y un compresor de aire que normalmente trabaja con una presión de 2.5 a
3 atmósferas. (Calvo, 2009)
b) Aplicación Por Inmersión
Este método se utiliza ampliamente en pintura de tipo industrial para maquinaria agrícola
y otros productos cuya forma permita un escurrido de la pintura. Se trata de balsas con
capacidades muy variables, desde 200 a 5000 litros que contiene la pintura a aplicar a
una viscosidad generalmente baja, 15-18 segundos. Debido a la baja viscosidad de la
pintura las balsas están provistas de sistemas de agitación con objeto de evitar la
sedimentación de la misma. (Calvo, 2009)
Métodos de secado
a) Secado a temperatura ambiente
El secado de las pinturas a temperatura ambiente debe cumplir ciertos requisitos que por
norma general son indicados por los fabricantes en función al tipo de recubrimiento. La
humedad relativa del aire no debe exceder el 70% y la temperatura debe estar por encima
de la temperatura de roció, con objeto de evitar condensaciones en la superficie que
pueden provocar defectos superficiales. (Calvo, 2009)
b) Secado al horno o por aportación de calor
Se conoce como pinturas de secado al horno aquellas que precisan de temperaturas
elevadas para que se efectuara un secado. El horno puede ser cerrado con convección de
aire o en forma de túnel con una longitud y un tiempo determinados. (Calvo, 2009)
2.4.TIPOS DE PINTURA
a) Pintura comercial (Esmalte Sintético):
En los esmaltes sintéticos se utiliza como ligante una mezcla de resinas alquídicas largas
y medias. Una resina alquídica es básicamente un poliéster cuya cadena principal está
modificada con moléculas de ácido graso, las que le otorgan propiedades particulares.
Las resinas alquídicas son productos de condensación de un poliol (etilenglicol, glicerina,
etc.) con diácidos o sus derivados (generalmente, anhídrido ftálico) en presencia de otra
sustancia que actúa como modificador (puede ser un aceite, un determinado compuesto
químico orgánico o incluso otra resina). El mecanismo de formación de película es
oxidación al aire a temperatura ambiente. Polimerización por reacción con oxígeno.
(Alonso, 2013)
A. Limpieza Química.
a) Las capas gruesas de grasa y contaminantes deberán eliminarse con rasqueta, espátula
y otro medio.
c) Se aplicará con brocha o por aspersión la solución del producto químico seleccionado,
dejándose sobre la superficie el tiempo de contacto suficiente para su acción. Si se
emplean productos de marcas comerciales, las soluciones deberán prepararse y
aplicarse de acuerdo con las instrucciones del fabricante.
d) Posteriormente, la superficie debe ser lavada con agua dulce para eliminar todos los
residuos. Para probar la efectividad del lavado, debe hacerse la prueba con papel
indicador de pH sobre el acero húmedo, hasta obtener un valor igual al del agua
empleada. (Gonzalez, 2000)
e) Una vez efectuada la limpieza cuando se emplee chorro de arena, se hará una
eliminación del polvo como se detalla en el procedimiento de Limpieza Manual
MATERIALES
Nombres Especificación
HERRAMIENTAS
Nombres Especificación
Nombres Especificación
1.2.Limpieza superficial
En esta etapa del proceso se utilizó la norma ISO 8501-1 la cual identifica también
ciertos grados de limpieza visual (denominados grados de preparación) tras la
preparación de la superficie de acero no revestido. Para nuestras probetas de acero se
usaron el grado de preparación “Sa” el cual incluyo la preparación por proyección de
abrasivos.
a) Preparación de arena
La arena usada para la limpieza por proyección de abrasivos (arenado) fue tamizada
previamente por entre la malla Nº 16-40, hasta obtener una granulometría
homogénea.
Fig Nº06. Arena tamizada para la limpieza por arenado de las placas de acero.
Para esta etapa se usó una compresora y un sistema de limpieza por bombeo o
proyección de partículas abrasivas, llamada comúnmente como proceso de arenado.
En este sistema se proyectó sobre la superficie del acero las partículas de arena
previamente tamizadas hasta alcanzar un grado de limpieza de Sa1 (Limpieza por
chorro abrasivo ligero) y Sa2.5 (Limpieza por chorro abrasivo a fondo).
Fig Nº07. Arenado de la superficie del acero.
2. APLICACIÓN DE PINTURA
2.1.Preparación de la pintura anticorrosiva
Fig Nº11. Método del cono para determinar la viscosidad requerida para la aplicación
de la pintura por pulverización.
2.2.Pintado de las superficies
2.3.Secado
Posteriormente al pintado de la primera capa se dejó secar por unos 10 a 15
minutos al ambiente, para luego proseguir con la segunda capa de pintura para la
placa de acero F-6. Después de aplicar las capas necesarias se dejó secar alrededor
de una hora.
Fig Nº13. Secado de las placas post pintado anticorrosivo.
3. CONTROL DE CALIDAD
3.1.Medición de espesores
Este método fue usado para determinar la adherencia por medio de surcos paralelos,
de una o varias capas de recubrimiento sobre un substrato. Para el proceso se usó el
kit de adherencia, el cual nos ofreció una evaluación instantánea de la calidad de
fijación al sustrato.
Fig Nº16. Incisión con cuchillas a través del revestimiento según el método B de la
norma ASTM D3359.
Fig Nº 18.
Acero de GRADO B
bajo carbono
(F-5)
Fig Nº 19.
Acero de
bajo carbono GRADO B
(F-6)
5.2.PREPARACIÓN SUPERFICIAL
Fig Nº 20.
Acero de Grado Sa 1
bajo carbono
(F-5)
Fig Nº 21.
Acero de
bajo carbono Grado Sa 2.5
(F-6)
5.3.APLICACIÓN DE PINTURA ANTICORROSIVA
Fig Nº 22.
Acero de 1 CAPA
bajo carbono
(F-5)
Fig Nº 23.
Acero de
bajo carbono 2 CAPAS
(F-6)
En la figura Nº18 y Nº19 se puede observar que para ambas placas de acero de bajo carbono
F-5 y F-6 presentan el mismo grado de corrosividad “B”, cuyo grado se califica como
superficie de acero con principio de corrosión y en la cual la capa de laminación comienza a
despegarse.
En la figura Nº20 se muestra la placa F-5 cuya preparación superficial fue de grado Sa 1, la
cual se califica como limpieza por chorro abrasivo ligero en donde se quita la capa suelta de
laminación, el óxido suelto y las partículas extrañas sueltas. En esta fotografía aún se puede
observar la presencia de pequeñas zonas de óxido, debido a que solo se aplicó un arenado
ligero, es decir que la potencia aplicada por la compresora para la preparación “Sa 1” fue
insuficiente para retirar totalmente la capa de óxido de esta placa.
En la figura Nº21, se muestra la placa F-6 cuya preparación superficial fue de grado Sa 2.5,
este grado se conoce como limpieza por chorro abrasivo a fondo. En la fotografía se observa
que se quitó casi toda la capa de laminación y de óxido, adquiriendo un color grisáceo en la
superficie. Esta preparación superficial es tan minuciosa, ya que al eliminar casi por completo
las capas de óxido las cuales actúan como barrera antiadherente, conlleva a que se genere un
substrato con mayor adherencia para un posterior recubrimiento.
En la figura Nº22 se puede observar que para la placa F-5 se aplicó solo una capa de pintura
anticorrosiva, en donde aún se puede visualizar algunas pequeñas zonas del substrato, sobre
todo en los bordes de la placa. Esto quiere decir que para esta placa la aplicación de una sola
capa de pintura no es suficiente como para recubrir todo el substrato. Además, esto se puede
deber a una aplicación no homogénea de la capa de pintura o también debe estar ligado por
la adherencia baja generada por la preparación superficial aplicada.
Por otro lado, tenemos en la figura Nº23 a la placa F-6 la cual muestra una mejor apariencia
superficial respecto a la anterior, ya que esta placa presenta dos capas de pintura lo cual
asegura un total recubrimiento del substrato, además cabe resaltar que a esta se le aplicó una
preparación superficial de grado Sa 2.5 generando así un substrato con mayor adherencia.
Sin embargo, se puede observar la presencia de una pequeña ampolla en la esquina superior
izquierda lo cual pudo darse debido al atrapamiento de aire o también debido a la
acumulación de pintura durante la etapa de secado de la placa.
5.4.MEDICIÓN DE ESPESORES
Tabla Nº1. Resultados de espesores de las placas de acero de bajo carbono F-5 y F-6.
En la tabla Nº1 se puede observar una clara diferencia de espesor de pintura anticorrosiva
entre las placas F-5 y F-6. Esto se debe a que la placa F-6 se le aplicó una doble capa de
pintura, provocando así un revestimiento con mayor espesor.
Para la placa F-5, según los valores de espesores obtenidos en diferentes puntos sobre todo
en la cara A presentan variaciones altas entre sí, esto nos muestra que la preparación
superficial (Sa 1) o que la capa de pintura aplicada sobre el substrato no fue totalmente
homogénea. Por otro lado, tenemos la placa F-6 cuyos espesores son cercanos entre sí para
ambas caras medidas, más aún ya que esta presenta dos capas de pintura y una preparación
superficial Sa 2.5.
5.5. GRADO DE ADHERENCIA
Fig Nº24. Entramado de las cuadriculas para la placa F-5 con dos capas de
pintura.
En la figura Nº24 se puede observar que para la placa F-5 se genera un desprendimiento de
la capa de pintura en toda la línea superior de las cuadriculas, esto se debe a la preparación
de la superficie a la que se sometió esta placa, ya que solo tuvo un grado de preparación
superficial “Sa1”, por lo que se podría deducir que la limpieza superficial no alcanzo un nivel
óptimo, obteniéndose así un grado de adherencia 3lB. Además, cabe resaltar que a pesar de
que a pesar de que solo tuvo una capa y la preparación superficial mínima se alcanzó un
grado de adherencia aceptable.
Fig Nº25. Entramado de las cuadriculas para la placa F-6 con dos capas de
pintura.
Según la figura Nº25 para la placa F-6 el grado de adherencia de la pintura anticorrosiva bajo
el método por cuadricula, alcanzo un grado 4B ya que solo ocurrió desprendimiento de
pintura en las intersecciones de las cuadriculas. Esto se debe a que la preparación superficial
de esta placa alcanzo un grado “Sa 2,5” mediante una limpieza por chorro abrasivo a fondo,
lo cual dio como resultado una superficie casi totalmente limpia generando un substrato más
áspero y con mayor adherencia previo a la pintura. Además, cabe señalar que esta placa
durante su incisión se dio una doble pasada en el mismo lugar, debido a que no se había
atravesado por completo la capa de pintura en la primera pasada, esto podría haber
influenciado en el desprendimiento de pintura en las intersecciones de las cuadriculas y por
lo tanto en el grado de adherencia.
VI. COCLUSIONES
VII. RECOMENDACIONES
REFERENCIAS BIBLIOGRAFICAS
Alonso. (2013). PINTURAS, BARNICES y AFINES: Composición,formulación y
caracterización. Escuela técnica superior de ingenieros, España.
ASTM D3359. (2002). Métodos de prueba estándar para Medir la Adhesión por Ensayo de
cintas.
FIG Nº36. Se midió los espesores de las probetas de las placas en 6 puntos diferentes
para cada probeta.
MEDICION DE LA ADHERENCIA:
Fig Nº37. Incisión con cuchillas a través del revestimiento según el método B de la
norma ASTM D3359.
Fig Nº38. Limpieza con brocha para eliminar los restos de pintura despendidos.
Fig. Nº43: Entramado de las cuadriculas para la placa F-6 con dos capas de
pintura.
