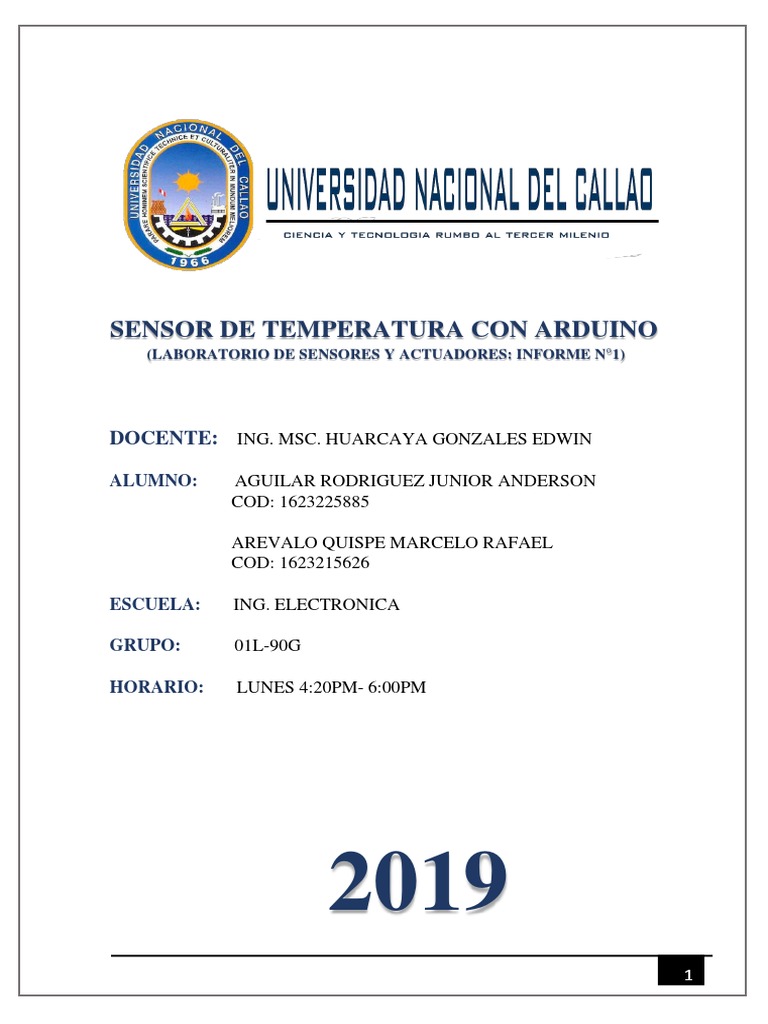

SENSOR DE TEMPERATURA CON ARDUINO

(LABORATORIO DE SENSORES Y ACTUADORES: INFORME N°1)

DOCENTE: ING. MSC. HUARCAYA GONZALES EDWIN

ALUMNO: AGUILAR RODRIGUEZ JUNIOR ANDERSON

COD: 1623225885

AREVALO QUISPE MARCELO RAFAEL

COD: 1623215626

ESCUELA: ING. ELECTRONICA

GRUPO: 01L-90G

HORARIO: LUNES 4:20PM- 6:00PM

2019
1
 SENSOR DE TEMPERATURA CON ARDUINO
1. Introducción:
En este presente laboratorio del curso “sensores y actuadores” desarrollaremos
Un sensor de temperatura digital a base de componentes electrónicos y
programación arduino, para lo cual destacaremos el uso del LM35 que es un
tipo de sensor de temperatura y el microcontrolador reprogramable llamado
arduino.

2. Objetivos:
- Comprender el funcionamiento del microcontrolador arduino para ejecutar
las funciones de registrar datos en tiempo real del sensor.
- Emplear algoritmos para poder ejecutar programas a través del
microcontrolador arduino.
- Emplear el monitor serie para la visualización de datos registrados y
posteriormente visualizarlos en la pantalla LCD.
- Aprender el las características y el funcionamiento del sensor de
temperatura LM35.

3. Marco teórico:

La temperatura se puede medir utilizando un sensor de temperatura de los diferentes

tipos que existen. Todos ellos infieren la temperatura al detectar algún cambio en una
característica física. Hay seis tipos de sensor de temperatura con los cuales es probable
que el ingeniero se encuentre: termopares, dispositivos de temperatura resistivos (RTD
y termistores), radiadores infrarrojos, dispositivos bimetálicos, dispositivos de
dilatación de líquido, y dispositivos de cambio de estado.

CONCEPTO DE LOS MATERIALES:

 Arduino:
Es una plataforma de desarrollo basada en una placa electrónica de hardware
libre que incorpora un microcontrolador re-programable y una serie de pines
hembra, los que permiten establecer conexiones entre el microcontrolador y
los diferentes sensores y actuadores de una manera muy sencilla
(principalmente con cables dupont).

 LM35:
El sensor LM35, es un sensor de temperatura integrado de precisión cuyos
rangos de operación oscilan desde los -55°C hasta los 150°C, teniendo en
cuenta que este tipo de sensores ofrecen una precisión de +- 1.4°C a
temperatura ambiente. Además de ello, son del tipo lineal; es decir, que no es
necesario forzar al usuario a realizar conversiones debido a que otros sensores
están basados en grados Kelvin.
Un LM35 puede funcionar a partir de los 5 V (en corriente continua), sea por
alimentación simple o por doble alimentación (+/-).

2
4. Desarrollo:
Para el siguiente desarrollo de nuestro sensor de temperatura necesitaremos lo
siguiente:

MATERIALES:

 Lcd
 Arduino uno
 Protoboard
 Multimetro con temperatura
 Sensor lm35
 Resistencia de 220 Ω
 Potenciometro o preset de 10K Ω
 Cables jumpers

Procedimiento:

Armar el siguiente circuito de la imagen.

5. Diseño:

3
Programación:

#include <LiquidCrystal.h>

LiquidCrystal lcd(7, 6, 5, 4, 3, 2);

int SENSOR;
float TEMPERATURA;
float SUMA;

void setup(){
Serial.begin(9600);
lcd.begin(16,2);
//entradas analogicas no requieren inicializacion

}
void loop(){
SUMA = 0;
for (int i=0; i<5; i++){
SENSOR = analogRead(A0);
TEMPERATURA = ((SENSOR*5000.0)/1023)/10;
SUMA = TEMPERATURA + SUMA;
delay(500);
}
Serial.println(SUMA/5.0, 1);

lcd.setCursor(0,0);
lcd.print("Temp: ");
lcd.print(SUMA/5.0,1);
lcd.print(" C");

4
6. Comparación:

Temperatura real (°C) Temperatura experimental(°C)

17.6 18.3
17.3 18.1
17.1 18.2
17.1 19.7
17.2 18.5
17.1 18.1
17.3 18.1

5
7. Foto del proyecto:

6
8. Cuestionario:

a. ¿Qué es el arduino?

Es una plataforma de desarrollo basada en una placa electrónica de

hardware libre que incorpora un microcontrolador re-programable y una
serie de pines hembra, los que permiten establecer conexiones entre el
microcontrolador y los diferentes sensores.

b. ¿Qué es un sensor y para que sirve?

un sensor es un dispositivo que está capacitado para detectar acciones o

estímulos externos y responder en consecuencia

c. ¿Qué es un sensor de temperatura?

Los sensores de temperatura son dispositivos que transforman los cambios

de temperatura en cambios en señales eléctricas que son procesados por
equipo electrico o electrónico.

d. ¿Qué características posee el sensor LM35?

Sus características más relevantes son:

 Está calibrado directamente en grados Celsius.

 La tensión de salida es proporcional a la temperatura.

 Tiene una precisión garantizada de 0.5 °C a 25 °C.
 Baja impedancia de salida.
 Baja corriente de alimentación (60 μA).
 Bajo costo.

7
9. Conclusiones:

- En el presente laboratorio del curso de sensores y actuadores. Llegamos a la

conclusión de que el arduino es capaz de ejecutar cualquier tipo de sensor y
que tiene una buena precisión gracias al tipo de sensor usado (en este caso
el LM35)

- También nos pudimos dar cuenta que se puede ejecutar un termómetro

digitar, con un bajo costo gracias a los componentes electrónicos usados.

- El LM35 es un sensor que tiene un amplio rango de temperatura que puede

variar (0°C – 100°C).

10. Bibliografía:

• http://www.emagister.com/uploads_user_home/Comunidad_Emagi
ster_5896_sensor_2.pdf
• https://es.wikipedia.org/wiki/sensor
• http://www.ie.itcr.ac.cr/marin/lic/el2207/wmarinCH03.pdf
• http://www.academia.edu/3769942/3_3._Configuraci%C3%B3n_en
_Base_Com%C3%BAn
