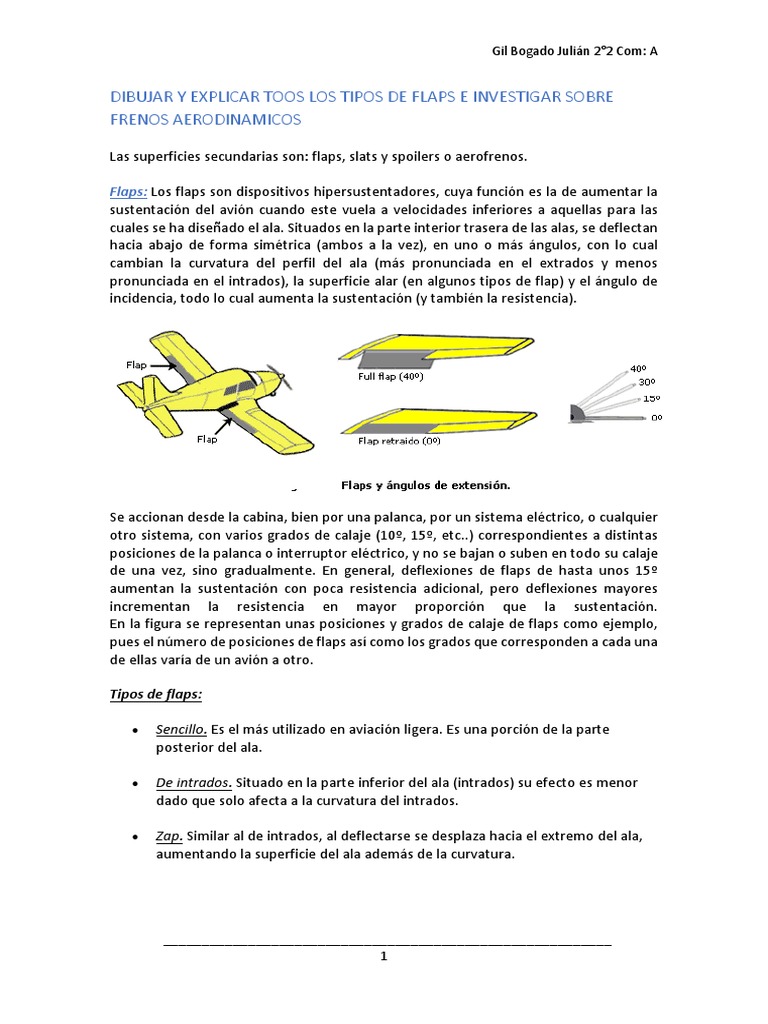

Se accionan desde la cabina, bien por una palanca, por un sistema eléctrico, o cualquier
otro sistema, con varios grados de calaje (10º, 15º, etc..) correspondientes a distintas
posiciones de la palanca o interruptor eléctrico, y no se bajan o suben en todo su calaje
de una vez, sino gradualmente. En general, deflexiones de flaps de hasta unos 15º
aumentan la sustentación con poca resistencia adicional, pero deflexiones mayores
incrementan la resistencia en mayor proporción que la sustentación.
En la figura se representan unas posiciones y grados de calaje de flaps como ejemplo,
pues el número de posiciones de flaps así como los grados que corresponden a cada una
de ellas varía de un avión a otro.
Tipos de flaps:
1
Gil Bogado Julián 2°2 Com: A
Fowler. Idéntico al flap zap, se desplaza totalmente hasta el extremo del ala,
aumentando enormemente la curvatura y la superficie alar.
Krueger. Como los anteriores, pero situado en el borde de ataque en vez del
borde de salida.
Aumento de la sustentación.
Aumento de la resistencia.
Posibilidad de volar a velocidades más bajas sin entrar en pérdida.
Se necesita menor longitud de pista en despegues y aterrizajes.
La senda de aproximación se hace más pronunciada.
Crean una tendencia a picar.
En el momento de su deflexión el avión tiende a ascender y perder velocidad.
Slats. Son superficies hipersustentadoras que actúan de modo similar a los flaps.
Situadas en la parte anterior del ala, al deflectarse canalizan hacia el extrados una
corriente de aire de alta velocidad que aumenta la sustentación permitiendo alcanzar
mayores ángulos de ataque sin entrar en pérdida.
Se emplean generalmente en grandes aviones para aumentar la sustentación en
operaciones a baja velocidad (aterrizajes y despegues), aunque también hay modelos de
aeroplanos ligeros que disponen de ellos.
2
Gil Bogado Julián 2°2 Com: A
Spoilers o aerofrenos: Los frenos aerodinámicos de las alas son planos aerodinámicos
grandes en bisagras al borde de fuga del ala, hacia adentro de los alerones. El objetivo
de esta superficie es disminuir la sustentación del avión. Se emplean sobre todo en
reactores que desarrollan altas velocidades y sirven para frenar el avión en vuelo, perder
velocidad y facilitar el aterrizaje, ayudar a frenar en tierra, y en algunos aviones como
complemento de los alerones para el control lateral y los virajes en vuelo.
Las superficies secundarias (flaps, slats, spoilers) siempre funcionan en pareja y de forma
simétrica, es decir el accionamiento del mando correspondiente provoca el mismo
movimiento (abajo o arriba) de las superficies en las dos alas (excepto en los
movimientos de los spoilers complementando a los alerones).
Tipos:
Los tipos sencillos: Son secciones engoznadas en la parte posterior del ala que
completan el contorno de esta al estar en posición neutral.
3
Gil Bogado Julián 2°2 Com: A
Freno tipo Fowler: es un dispositivo por medio del cual la parte baja de la sección de
salida del ala recobra su posición deslizándose sobre riel. Este movimeinto aumenta la
anchura y la fuerza ascencional del ala cuando está en parte extendida y hace bajar el
borde de salida del ala aproximadamente 40 grados por debajo de su posición plegada
cuando ésta se encuentra enteramente extendida.
Freno tipo de ranura: es un dispositivo donde una parte de la salida del ala se mueve
sobre un riel dejando una abertura entre el borde de salida del ala y el borde de salida
del freno aerodinámico, de manera que el aire pueda pasar a través de la ranura y sobre
el freno aerodinámico y aumentar la fuerza ascencional.
Freno de tipo partido: es la mitad inferior de una sección de salida de ala que está
engoznada para poder bajarla. La mitad superior también puede ser engoznada para
4
Gil Bogado Julián 2°2 Com: A
El motor hace girar la hélice en un sentido, asi que según la 3ª Ley de Newton, la
totalidad del avión intentará girar en el sentido opuesto (acción-reacción). Como en la
inmensa mayoría de los aviones la hélice gira en el sentido de las agujas del reloj (visto
desde la cabina), la fuerza de reacción se ejercerá sobre el lado izquierdo del avión en
sentido contrario al giro de la hélice. Además, en condiciones de alta potencia mientras
el avión está en el suelo (carrera de despegue), este efecto hace que la rueda izquierda
soporte más peso que la derecha, lo cual aporta más fricción, más resistencia y aumente
la tendencia a guiñar a la izquierda.
Este efecto tuerca es apenas perceptible en vuelo recto y nivelado con velocidad de
crucero.
Debe tenerse en cuenta que el efecto tuerca no causa directamente la guiñada. El efecto
tuerca causa el intento de giro del avión y este causa la guiñada. En el diseño del avión,
esta guiñada no deseada se neutraliza a veces dándole al ala izquierda un ángulo de
incidencia ligeramente mayor y por tanto algo más de sustentación.
