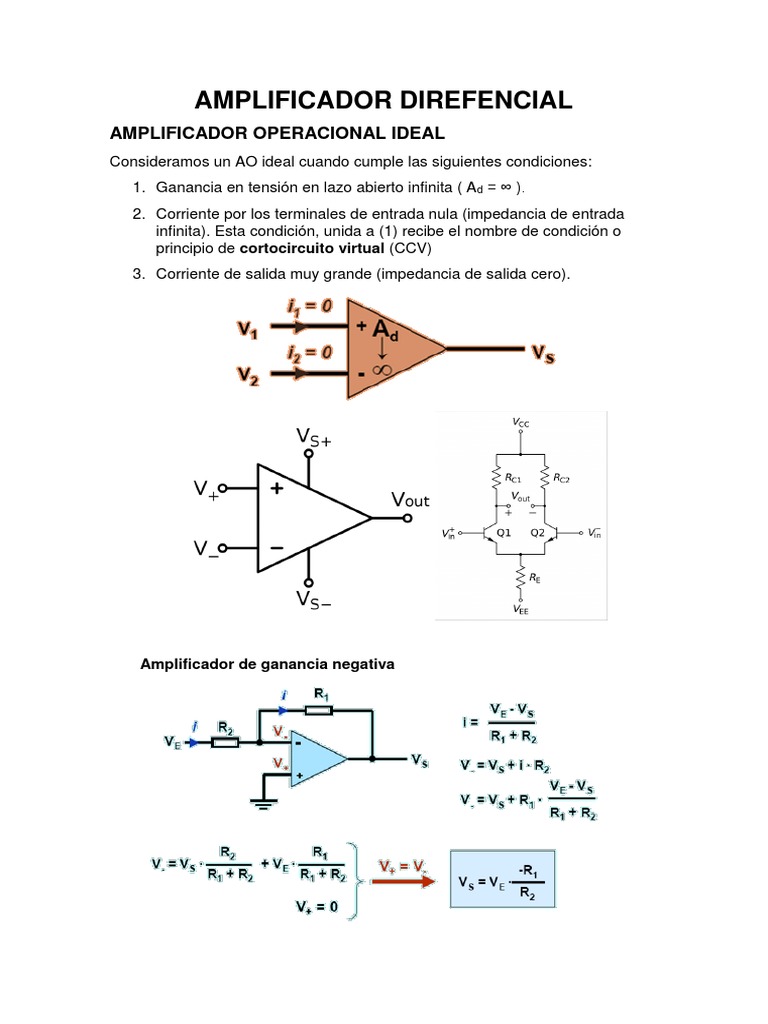

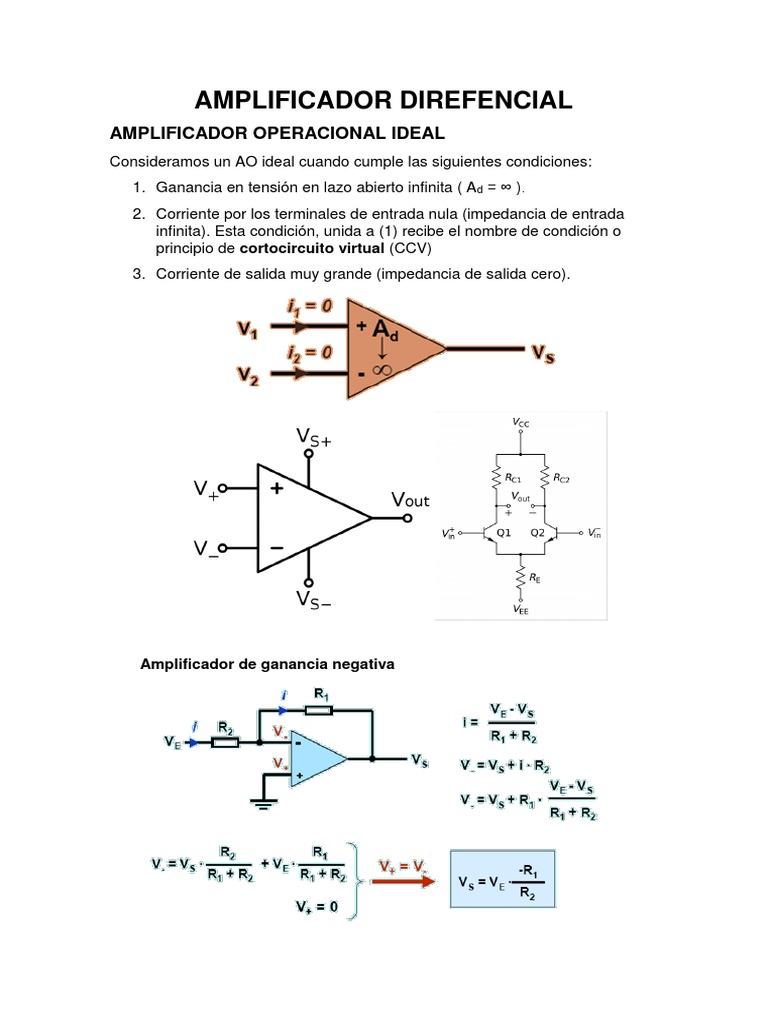

AMPLIFICADOR DIREFENCIAL

AMPLIFICADOR OPERACIONAL IDEAL

Consideramos un AO ideal cuando cumple las siguientes condiciones:
1. Ganancia en tensión en lazo abierto infinita ( Ad = ∞ ).
2. Corriente por los terminales de entrada nula (impedancia de entrada
infinita). Esta condición, unida a (1) recibe el nombre de condición o
principio de cortocircuito virtual (CCV)
3. Corriente de salida muy grande (impedancia de salida cero).

Amplificador de ganancia negativa

AMPLIFICADOR DIFERENCIAL
El amplificador operacional en modo diferencial con ganancia controlada, o
también conocido como amplificador diferencial, amplifica la diferencia entre
las dos entradas de voltaje. La no inversora menos la inversora. La ventaja
del amplificador diferencial es que rechaza el ruido en modo común. En este
caso, la salida está en función a una ganancia, la cual es proporcional a la
relación de resistencias. Recuerda que puedes aplicar estos diseños con los
amplificadores LM741, LM324, LM358, TL081 entre otros.
En primer lugar, vamos a considerar las configuraciones de amplificación
inversora y no inversora. Estas configuraciones en función a los arreglos
básicos de un amplificador operacional. Vemos en la siguiente figura que
podemos tomar cada una de las entradas como cada caso de configuración.
Nótese que, a través del teorema de superposición, podemos simplemente
sumar los dos voltajes de salida lo que nos daría la ecuación final del
sistema.

ECUACIONES DE AMPLIFICADOR DIFERENCIAL

En primer lugar, analizamos el primer caso. La configuración de
amplificador inversor de ganancia controlada. Para este tenemos la
siguiente expresión.

En el siguiente caso, tenemos la configuración no inversora, pero en este

caso vemos que la entrada está en función a Vx, por lo que la ecuación nos
quedaría de la siguiente manera:

En donde

Sustituyendo, nos queda;

En donde, tomamos la consideración para una simplificación de que las
relaciones de las resistencias R4/R3 sea igual a R2/R1. Además, también
reacomodamos el término del divisor de voltaje (dividimos entre R3) y nos
queda de la siguiente forma.

Igualando nuestra expresión de simplificación a una variable temporal «a»

tenemos que:

Sustituyendo las ecuaciones previas en la siguiente expresión, podemos

determinar el valor del voltaje de salida, tenemos entonces que:

Simplificando nos queda:

Y regresando el termino de «a» a su valor en resistencias tenemos que:

Amplificador Diferencial
EJEMPLO DE AMPLIFICADOR DIFERENCIAL
Tomemos, por ejemplo, el siguiente caso: Un sistema nos proporciona a
través de sus terminales un voltaje de 2V y 2.2V respecto a GND. Si
consideramos que esta es la variación máxima de este sistema y queremos
medirla con el ADC de algún microcontrolador o tarjeta tipo Arduino,
tenemos que acondicionar la señal. Para esto, sabemos primeramente que
el ADC de un microcontrolador es de 5V (típicamente), por lo tanto,
tenemos que igualar a que la diferencia máxima de nuestro sistema sea de
5V respecto a tierra. Para esto primero consideramos el voltaje de la
entrada diferencial. Considerando que:

Por lo tanto, la diferencia de voltaje es:

Entonces teniendo ya el valor de la diferencia podemos determinar el valor

de ganancia de nuestro sistema. Este valor de ganancia, seria para que la
salida del amplificador diferencia de 5V. Proponemos un valor de
resistencia, en este caso el R_1, lo vamos a ajustar a 10K Ohms. Por lo
tanto, consideramos el caso de salida máximo donde nos da que:

Despejando, R2 para este caso nos da que:

Entonces, tomando como referencia, calculamos para los siguientes

voltajes, para finalmente simular y comprobar.
SIMULACIÓN DE LOS RESULTADOS DE LOS EJEMPLOS
DEL AMPLIFICADOR DIFERENCIAL
A continuación, finalmente, tenemos algunos ejemplos de aplicación para el
amplificador operacional en modo diferencial. En primer lugar, con la salida
de 5V.

Posteriormente, podemos observar con otra diferencia de potencial.

Finalmente, tenemos con una diferencia de potencial de 50mV.

APLICACIÓN DEL AMPLIFICADOR DIFERENCIAL
