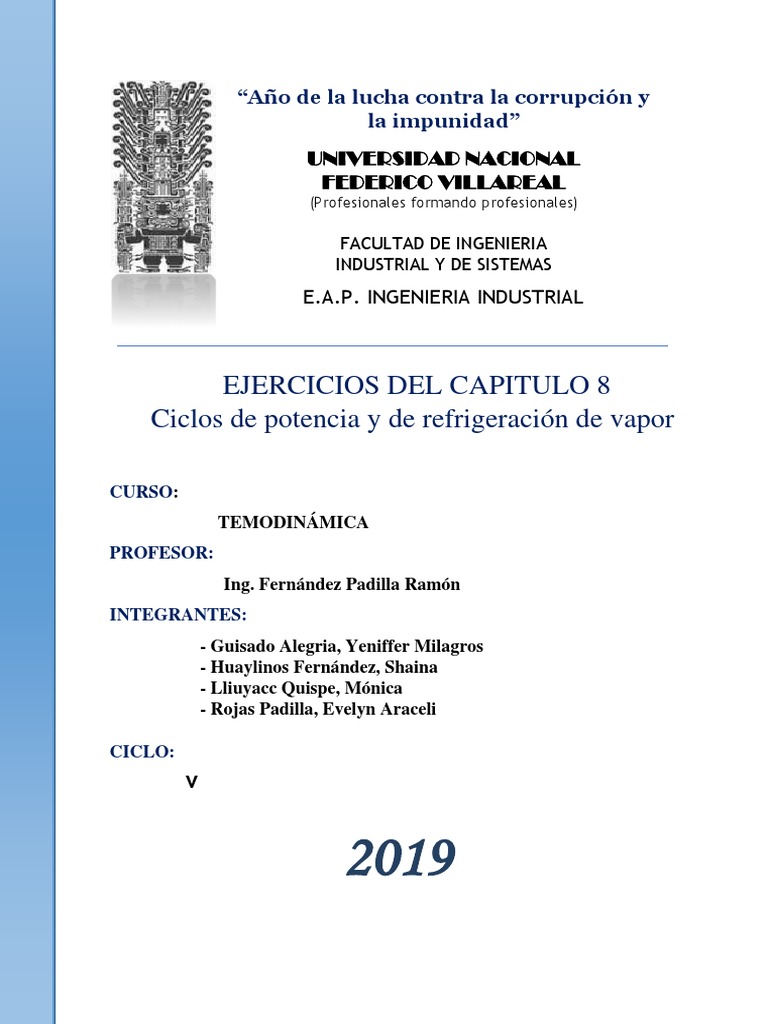

“Año de la lucha contra la corrupción y
la impunidad”
UNIVERSIDAD NACIONAL
FEDERICO VILLAREAL
(Profesionales formando profesionales)
FACULTAD DE INGENIERIA
INDUSTRIAL Y DE SISTEMAS
E.A.P. INGENIERIA INDUSTRIAL
EJERCICIOS DEL CAPITULO 8
Ciclos de potencia y de refrigeración de vapor
CURSO:
TEMODINÁMICA
PROFESOR:
Ing. Fernández Padilla Ramón
INTEGRANTES:
- Guisado Alegria, Yeniffer Milagros
- Huaylinos Fernández, Shaina
- Lliuyacc Quispe, Mónica
- Rojas Padilla, Evelyn Araceli
CICLO:
V
2019
PROBLEMA 8.50
Un ciclo ideal de refrigeración, que utiliza Amoniaco, tiene una capacidad de
refrigeración de 10 ton. Si funciona entre las temperaturas de saturación de -10
y 120 °F, determínese (a) el COP, (b) la potencia suministrada por el compresor
(c) el flujo volumétrico de refrigerante que entra al compresor.
SOLUCIÓN:
De la tabla del Amoniaco se obtiene
que:
H1 = 608,5 KJ/Kg
H3=H4 = 179,0 KJ/Kg
S1 = 1,3558 KJ/Kg. K
El estado 2 se sitúa suponiendo un
proceso isoentrópico, como sigue:
s1 = s2 = 1,3558 KJ/Kg. K
P2= 286,4
H2= 777,582 KJ/Kg
El condensador entrega una cantidad de calor de 35,2 KW
Q = M (H1- H4)
35,2 = M (608,5 – 179,0)
M = 0,08196 Kg/s <> 0,892 ft3/sec
Determinamos la potencia suministrada por el compresor
W = 0,08196 (777,582 – 608,5)
W = 13,858 KJ/Kg <> 18,5 hp
Hallando el COP
COP = 35,2/ 13,858 = 2,54
Flojo volumétrico
M=ρ*V
0,08196 kg/s=0,73 Kg/m3 (V)
0,112 m3/s <> 0,892 ft3/sec
PROBLEMA 8.51
Para una capacidad de refrigeración de 20 ton., calcúlese la potencia mínima
que se debe suministrar al compresor del ciclo mostrado en la Figura 8.37 si el
fluido de trabajo es (a) Freón 12, (b) amoniaco y (c) agua.
Q cond.
1.2 MPa
Condensador
Wsum
Válvula de Compresor
expansión
120 kPa
Evaporador
Q evap
SOLUCIÓN:
(a) Freón 12
Primero se necesitan los valores de entalpia de cada estado, Apéndice D
se obtiene:
h1 = 176,14 kJ/kg
h3 = h4 = 84,21 kJ/kg
S1 = S2 = 0,7133 kJ/kg
Mediante la interpolación podremos hallar h2:
h2 = 217,45 kJ/ kg
Hallando el flujo másico con el dato que nos dan de capacidad de
refrigeración de 20 ton <> 70,337 kW
Qvp = 70,337 kW = m (h1 - h4)
70,337KW = m (176,14 – 84,21) => m = 0,765 kg/s
Ahora ya podemos calcular la información deseada:
W c = m (h2 - h1) = 0,765 (217,45 – 176,14)
W c = 31,6
(b) Amoniaco
Primero se necesitan los valores de entalpia de cada estado, Apéndice E
se obtiene:
h1 = 1404,1 kJ/kg
h3 = h4 = 327,0 kJ/kg
S1 = S2 = 5,776 kJ/kg
Mediante la interpolación podremos hallar h2:
h2 = 1756,41 kJ/ kg
Hallando el flujo másico con el dato que nos dan de capacidad de
refrigeración de 20 ton <> 70.337 kW
Qvp= 70.337 kW = m (h1 - h4)
70.337KW = m (1404,1 – 327,0) => m = 0,065 kg/s
Ahora ya podemos calcular la información deseada:
W c = m (h2 - h1) = 0,065 (1756,41 – 1404,1)
W c = 22,9 Kw
(c) Agua
Primero se necesitan los valores de entalpia de cada estado, Apéndice C
se obtiene:
h1 = 2683,5 kJ/kg
h3 = h4 = 798,6 kJ/kg
S1 = S2 = 7,2980 kJ/kg
Mediante la interpolación podremos hallar h2:
h2 = 3207,82 kJ/ kg
Hallando el flujo másico con el dato que nos dan de capacidad de
refrigeración de 20 ton <> 70,337 kW
Qvp = 70,337 kW = m (h1 - h4)
70,337KW = m (2683,5 – 798,6) => m = 0,037 kg/s
Ahora ya podemos calcular la información deseada:
W c = m (h2 - h1) = 0,037 (3207,8 – 2683,5)
W c = 19,39 <> 19,40 Kw
PROBLEMA 8.53
Supóngase que el refrigerante que sale del condensador del Problema 8.47 se
subenfría hasta 35°C. Calcúlese el coeficiente de operación.
SOLUCIÓN:
Primero se necesitan los valores de entalpia de cada estado, Apéndice D
se obtiene:
h1= 174,1 kJ/kg
h3=h4= 65,20 kJ/kg
S1= 0.716 kJ/kg
Mediante la interpolación podremos hallar h2, debido a su temperatura
correspondiente de 35°C:
h2= 215,66 kJ/ kg
Ahora ya podemos calcular la información deseada:
La capacidad de refrigeración representa la potencia térmica necesaria
en el proceso evaporación, esto es:
Qvp= m(h1-h4) = 0.6(174,1 – 65,20) = 65,34 kW
Wc= m(h2-h1)= 0.6(215,66 – 174,1) = 24,936 Kw
Finalmente podemos hallar el COP:
COP = Qvp/ W c = 65,34/ 24,93
COP = 2,62
