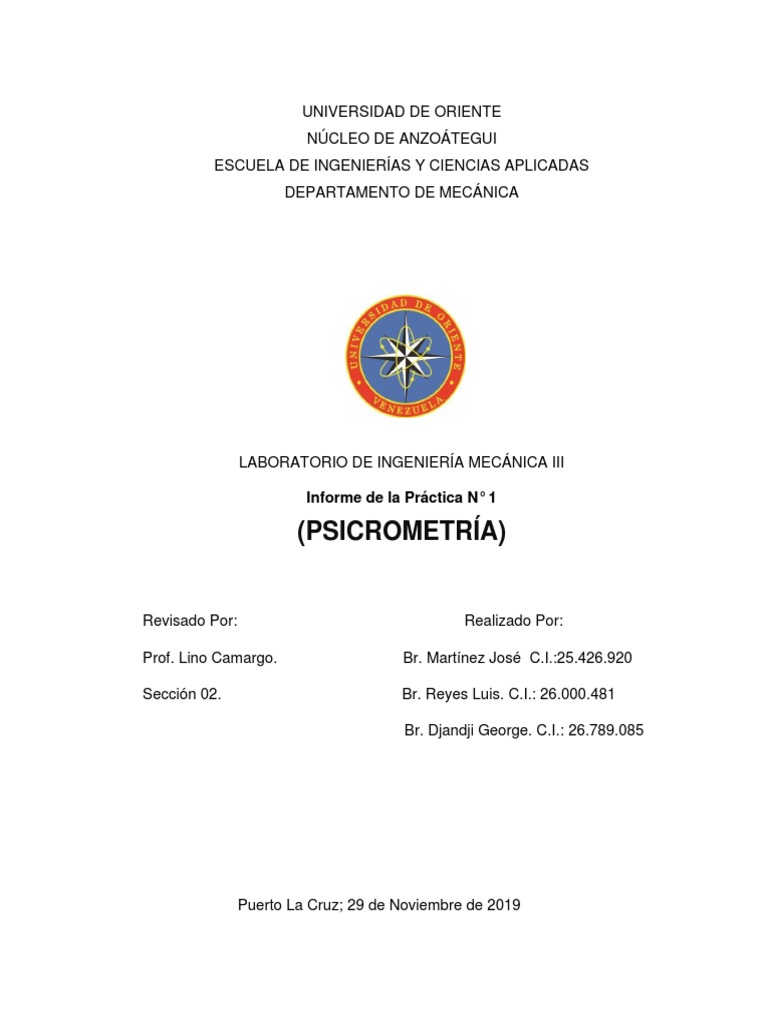

UNIVERSIDAD DE ORIENTE

NÚCLEO DE ANZOÁTEGUI
ESCUELA DE INGENIERÍAS Y CIENCIAS APLICADAS
DEPARTAMENTO DE MECÁNICA

LABORATORIO DE INGENIERÍA MECÁNICA III

Informe de la Práctica N° 1

(PSICROMETRÍA)

Revisado Por: Realizado Por:

Prof. Lino Camargo. Br. Martínez José C.I.:25.426.920

Sección 02. Br. Reyes Luis. C.I.: 26.000.481

Br. Djandji George. C.I.: 26.789.085

Puerto La Cruz; 29 de Noviembre de 2019

 RESUMEN

Se realizó esta práctica con la finalidad de estudiar, de forma analítica y

experimental, la relación que hay entre las propiedades termodinámicas del aire
atmosférico y la temperatura del entorno, esto mediante el uso de un psicrómetro.
El equipo utilizado fue un banco de prueba realizado por estudiantes anteriores de
la cátedra, donde se midió las temperaturas para el termómetro de bulbo seco y
para el termómetro de bulbo húmedo, cuando el ventilador del equipo estaba
apagado y luego cuando este estaba encendido, se tomó como patrón de
referencia una temperatura promedio de las temperaturas medidas, tanto para el
bulbo seco como para el bulbo húmedo, para realizar los análisis, a través de la
aplicación de ecuaciones se determinaron las propiedades del aire atmosférico (
humedad relativa y especifica, la entalpia, la temperatura de rocío y el volumen
especifico). A su vez con la ayuda de la carta psicométrica se buscaron estas
propiedades para ser comparadas con las obtenidas anteriormente obteniendo
unos valores similares.
 CONTENIDO

Pág
Resumen…………………………………………...……………………………… II
Contenido……………...………………………....………………………………… III
1. Introducción………………….………..………………………….………… 4
2. Planteamiento de la Practica………….………………………………….. 5
3. Objetivos……………………………………..……………………............. 7
4. Marco Teórico……………………………………….……………………... 8
5. Procedimiento Experimental………….………………………………….. 12
6. Equipos, Materiales y Sustancias ………………………………………. 13
7. Resultados…………………………………………………..……………... 14
8. Análisis de Resultados……………….…………..………………………. 15
9. Conclusiones y Recomendaciones…………………..………………….. 18
10. Bibliografía……………………………………………….………………… 21
11. Apéndices……………………………………………..……………...…… 22
Apéndice A. Muestra de cálculos.……………………………………….... 22
Apéndice B. Anexos………………………………………………………… 24
 1. INTRODUCCION

El aire acondicionado es el proceso que permite crear y mantener unas

determinadas condiciones de temperatura, humedad relativa y pureza del aire en
ambientes cerrados. Este proceso se aplica habitualmente para mantener un nivel
de confort personal. También se utiliza en el ámbito industrial para garantizar el
correcto funcionamiento de aparatos o máquinas que operan en condiciones
ambientales limitadas o para preservar el desarrollo de algunas fabricaciones
industriales particulares, como por ejemplo la soldadura, que producen notables
cantidades de calor que deben ser eliminadas de alguna forma.

Para acondicionar aire en un espacio, se requiere tener conocimientos

básicos de las propiedades del aire y la humedad, del cálculo de cargas de
calentamiento y de enfriamiento, manejo de las tablas o carta psicrométrica, y del
cálculo y selección de equipo. También se requiere del conocimiento y manejo de
instrumentos, como termómetros de bulbo seco y de bulbo húmedo (psicrómetro).
El análisis de las propiedades termodinámicas del aire húmedo o vapor de agua,
su efecto sobre los materiales y como radica en la vida humana se le determina
como Psicrometría.

La psicrometría es una ciencia que estudia el contenido de la humedad del

aire y su influencia en los procesos, y el confort del ser humano, se basa en el
hecho de que, a una presión definida, y conocidos los datos es posible establecer
las principales propiedades del aire húmedo, llevándose a cabo todos estos
procesos mediante el uso de tablas psicrométricas o de la carta psicométrica.
Incluso dentro de esta ciencia podemos llegar a controlar las propiedades térmicas
del aire húmedo para lograr un mejor nivel de vida.

4
 2. PLANTEAMIENTO DE LA PRÁCTICA

La psicrometría se define como "aquella rama de la física relacionada con la

medición o determinación de las condiciones del aire atmosférico, particularmente
respecto de la mezcla de aire seco y vapor de agua", o bien "aquella parte de la
ciencia que está en cierta forma íntimamente ligada a las propiedades
termodinámicas del aire húmedo". Las propiedades termodinámicas de la mezcla
de aire seco y vapor de agua revisten gran interés en la etapa de pos cosecha de
productos agrícolas, por el efecto que tiene la humedad del aire atmosférico sobre
el contenido de humedad de los productos.

En la conservación y almacenamiento de productos agrícolas se emplean

diversas prácticas con participación directa de la psicrometría; una de dichas
prácticas es el secado. En el secado a bajas temperaturas en particular, la tasa de
secado depende de la capacidad del aire para evaporar la humedad (potencial de
secado), la cual es determinada por las condiciones psicrométricas del aire:
temperatura y humedad relativa.

En el secado y almacenamiento, uno de los conceptos más importantes es

el contenido de humedad de equilibrio. Asf se denomina al intercambio recíproco
de humedad entre materiales higroscópicos, tales como los granos, y el aire que
los rodea; la condición de intercambio recíproco de humedad indica el equilibrio
que hay entre el aire y el material. Se establece dicho equilibrio cuando la presión
de vapor que corresponde a la humedad del producto es igual a la presión de
vapor de la humedad presente en el aire, en condiciones fijas de temperatura. Por
tanto, en los estudios de higroscopia, las propiedades termodinámicas del aire
húmedo son de fundamental importancia.

La razón por la cual existe en la industria del acondicionamiento de aire

(refrigeración, ventilación y calefacción) es porque la naturaleza no siempre
proporciona las condiciones ideales anteriores; por lo que un sistema de aire
acondicionado debe modificarlas utilizando diferentes procesos para lograr las
ideales, lo cuales es factible modelar sobre la carta psicométrica. Al interior de un
lugar es posible controlar completamente los factores que determinan el confort en
5
un espacio encerrado, dándose una relación definida entre confort y las
condiciones de temperatura, humedad y movimiento del aire.

Por lo expuesto anteriormente se plantea la realización de la práctica de

psicrometría afín de estudiar las características que presenta el aire en distintas
condiciones de temperatura

6
 3. OBJETIVOS

3.1 Objetivo General

3.1.1 Analizar las propiedades termodinámicas que intervienen en los principios

de la psicrometría y acondicionamiento de aire para demostrar
experimentalmente dichos principios.

3.2 Objetivos Específicos

2.2.1. Conocer la unidad de acondicionamiento de aire a través del banco de

pruebas elaborado.

3.2.2 Calcular a partir de las ecuaciones termodinámicas los valores de la

humedad relativa, humedad absoluta, temperatura de punto de rocío, entalpía y
volumen específico.

3.2.3. Obtener los valores de la humedad relativa, humedad absoluta, temperatura

de punto de rocío, entalpía y volumen específico utilizando la carta psicrométrica.

3.2.4. Estudiar cómo influye la variación de temperatura en las propiedades

psicrométricas.

7
 4. Marco Teórico

4.1.1 Aire seco y Atmosférico.

El aire es una mezcla de nitrógeno, oxígeno y pequeñas cantidades de otros gases.

Normalmente, el aire en la atmósfera contiene cierta cantidad de vapor de agua (o
humedad) y se conoce como aire atmosférico. En contraste, el aire que no contiene vapor
de agua se denomina aire seco. Es conveniente tratar al aire como una mezcla de aire
seco y vapor de agua, porque la composición del aire seco permanece relativamente
constante, pero la cantidad de vapor de agua varía por la condensación y evaporación de
los océanos, lagos, ríos, regaderas e incluso del agua del cuerpo humano. El aire seco es
considerado un gas ideal en cuanto a su comportamiento en un rango de -10 °C hasta los
50 °C.

4.2 Presión parcial

En una mezcla de gases, cada gas constituyente tiene una presión parcial que
es la presión teórica de ese gas constituyente si ocupase por si solo
el volumen completo de la mezcla original, a la misma temperatura. La presión
total de una mezcla de gases ideal es la suma de las presiones parciales de los
gases en la mezcla.

𝑃𝑎𝑡𝑚=𝑃=𝑃𝑎+𝑃𝑣
Ec. 3.1

Donde:

Pa= Presión del aire seco.

Pv= Presión de vapor de agua.

4.3 Presión de Vapor de Agua

La Presión de vapor o más comúnmente presión de saturación, es la presión a la

que a cada temperatura, las fases, líquida y vapor se encuentran en equilibrio; su
valor es independiente de las cantidades de líquido y vapor presentes mientras

8
existan ambas. En la situación de equilibrio, las fases reciben la denominación de
líquido saturado y vapor saturado.

4.4 Humedad específica y relativa del aire.

La humedad específica es la cantidad de vapor de agua que se haya contenido

en el aire, pero a diferencia de la humedad absoluta, en esta el vapor se mide en
gramo y el aire en kilogramos.

𝐏𝐯
𝐦𝐯 𝐑𝐯 𝟎. 𝟔𝟐𝟐𝐏𝐯
𝛚= = =
𝐦𝐚 𝐏 𝐚 𝐏𝐚
𝐑𝐚
Ec. 2.2

𝟎. 𝟔𝟐𝟐𝐏𝐯
𝛚=
𝐏 − 𝐏𝐯
Ec. 2.3

La humedad relativa se define como la cantidad de humedad que el aire

contiene (mv) respecto a la cantidad máxima de humedad que el aire puede
contener a la misma temperatura (mg).

La humedad relativa varía de 0 para aire seco a 1 para aire saturado. La

humedad relativa del aire cambia con la temperatura, aunque su humedad
específica permanezca constante.

𝛚𝐏
∅=
(𝟎. 𝟔𝟐𝟐 + 𝛚)𝐏𝐠
Ec. 3.4

𝐏 𝐯𝐕
𝐦𝐯 𝐑 𝐯𝐓 = 𝐏 𝐯
∅= =
𝐦𝐠 𝐏 𝐠𝐕 𝐏 𝐠
𝐑 𝐯𝐓
Ec. 3.5

9
4.5 Temperatura de Bulbo Seco

Es la medida con un termómetro cuyo bulbo se encuentra seco. Es la

temperatura ordinaria del aire atmosférico y se mide con un termómetro de
mercurio.

4.6 Temperatura de Bulbo Húmedo

Indica la cantidad de calor total contenido en el aire y esta expresado en

grados Fahrenheit o centígrados. Se determina cubriendo el bulbo de un
termómetro con una franela o con un trapo húmedo y haciendo pasar aire
rápidamente; en esta forma la humedad comienza a evaporarse. La
temperatura del agua y del aire circundante baja proporcionalmente a la
evaporación ocurrida. Si está seco el aire que rodea al termómetro, la
evaporación es rápida y descenso de temperatura es grande. Por el contrario,
si el aire está muy húmedo, la evaporación es lenta y, por lo tanto, la diferencia
de temperatura entre el bulbo seco y el húmedo, es pequeña. Si el aire está
saturado no habrá evaporación ni bajara la temperatura.

4.7 Temperatura de punto de rocío

Se define como la temperatura a la que se inicia la condensación si el aire se

enfría a presión constante o bien, es la temperatura de saturación del agua
correspondiente a la presión de vapor.

4.8 Volumen específico

Se define por el volumen ocupado por la mezcla que contiene una unidad
másica de gas, y se calcula a partir de la ecuación del estado gaseoso ideal.

4.9 Entalpía

10
 La entalpía es una magnitud termodinámica, simbolizada con la letra h, cuya
variación expresa una medida de la cantidad de energía absorbida o cedida por un
sistema termodinámico, es decir, la cantidad de energía que un sistema
intercambia con su entorno.

11
 5. EQUIPOS, MATERIALES Y SUSTANCIAS.

5.1. Equipos
-Psicrómetro de madera.

Dimensiones: 45cm de alto, 60cm de largo y 34cm de ancho. Diámetro de los

orificios: 3,1cm.
Ventilador Marca: Bóxer

-Termómetros digitales.

Rango: -50,0°C a 50,0°C.

Apreciación: ±0,1°C.
5.2. Materiales
-Algodón.

-Recipiente.

-Carta psicométrica

5.3. Sustancias
-Agua.

12
 6. PROCEDIMIENTO EXPERIMENTAL

1. Se humedeció el algodón conectado al termómetro, que mide la

temperatura de bulbo húmedo.

2. Para el primer caso (condiciones ambiente) se esperó que las

temperaturas de bulbo seco y bulbo húmedo se estabilizaran y se tomaron
una serie de medidas.

3. Se conectó el banco de prueba a la toma de corriente.

4. Para el segundo caso se encendió el ventilador del equipo psicrométrico

(banco de pruebas) para proporcionar el flujo de aire dentro del sistema.

5. Se esperó que el sistema se estabilizara y se tomaron las lecturas dadas

por los termómetros para las temperaturas de bulbo seco y bulbo húmedo.

6. Por último, se apagó el equipo y se recogieron los materiales utilizados.

13
 7. RESULTADOS

Tabla 7.1 Datos obtenidos con fórmulas empíricas.

Propiedad Sin ventilador Con ventilador
Temperatura Bulbo seco (°C) 28,7 29
Temperatura Bulbo húmedo (°C) 24,5 24,6
Humedad Absoluta (gH2O/kgaire) 0,017854 0,017778
Humedad Relativa 71,28 % 69,86 %
Entalpia Especifica (kJ/kg) 74,44 74,55
Temperatura de Punto de Rocio (°C) 23,04 23,34
Volumen especifico (m3/kg) 0,889 0,891

Tabla 6.2 Datos obtenidos de carta psicométrica

Propiedad Sin ventilador Con ventilador
Temperatura Bulbo seco (°C) 28,7 29
Temperatura Bulbo húmedo (°C) 24,5 24,6
Humedad Absoluta (gH2O/kgaire) 0,0175 0,017778
Humedad Relativa 71 % 69,86 %
Entalpia Especifica (kJ/kg) 75 76,8
Temperatura de Punto de Rocio (°C) 22,4 23

Volumen especifico (m3/kg) 0,879 0,882

14
 8. ANÁLISIS DE RESULTADOS

En la tabla 7.1 se muestran las propiedades del aire atmosférico obtenidas por
la carta psicrométrica en los casos estudiados. Se refleja que hay pequeñas
variaciones en las propiedades obtenidas en cada caso. En primer estudio, se
trató de simular las condiciones ambientales obteniendo temperaturas de bulbo
seco de 28,7ºC y 24,5ºC de bulbo húmedo y al comparar las propiedades
obtenidas con las propiedades del caso 2, donde se encendió un ventilador para
suministra un caudal de aire la temperatura subió una pequeña cantidad (29ºC
bulbo seco y 24,6ºC bulbo húmedo). Se encontró que la humedad relativa
disminuyó, de un 71,28% sin ventilador a un 69,86%, cuando se puso activo este
ventilador, aumentado ligeramente en el caso 2 las propiedades termodinámicas
(la entalpia, humedad absoluta, volumen específico y la temperatura de punto de
rocío), por dicho aumento de temperatura.
En la tabla 7.2 se muestran las propiedades calculadas por las ecuaciones
termodinámicas, a partir de las temperaturas medidas de bulbo seco y bulbo
húmedo. Se refleja que dichas propiedades son cercanas a las obtenidas por la
carta psicrométrica, por lo que se puede decir que se tuvo una buena apreciación
a la hora de buscar las propiedades en el gráfico, ya que el uso de ecuaciones
proporciona una mayor exactitud.

Br.José Martínez
C.I:25.426.920

15
 7. ANÁLISIS DE RESULTADOS

En la tabla 7.1 se observan los valores de las diferentes propiedades del aire
atmosférico mediante el uso de la carta psicrométrica para cada uno de los casos
de estudios durante la realización de la práctica. Podemos notar variaciones en
cuanto a las propiedades obtenidas en cada caso. En el caso 1, cuyos valores
fueron asemejados con el ambiente se obtuvieron 28,7ºC y 24,5ºC de temperatura
en el bulbo seco y bulbo húmedo respectivamente, mientras que en el caso 2
donde se activó el funcionamiento del ventilador para que así circulara el aire,
obtuvimos una variación ligera en la temperatura, 29ºC arrojo el termómetro de
bulbo seco y 24,6ºC el de bulbo húmedo. A su vez observamos que la humedad
relativa disminuyo al pasar de 71,28% a 69,86% luego de ser encendido dicho
ventilador. También se pueden apreciar variaciones mínimas en cada una de las
características termodinámicas (entalpia, humedad específica, volumen especifico,
temperatura de rocío), luego de que la corriente de aire acelerara el proceso de
evaporación en los bulbos.

De la misma manera se puede apreciar en la tabla 7.2 que, mediante los

cálculos realizados por el empleo de las ecuaciones termodinámicas, los valores
arrojados son muy cercanos a los ya obtenidos mediante el uso de la carta
psicrométrica, dando veracidad así al uso de la misma, lo que a su vez comprueba
la utilidad de esta herramienta al evaluar las condiciones del aire húmedo.

Br. Luis Reyes

C.I:26.000.492

16
 8. ANÁLISIS DE RESULTADOS

En la tabla 7.1 se puede apreciar las temperaturas promedio de bulbo seco y

bulbo húmedo gracias a la toma de medidas de temperatura obtenidas durante la
realización de la práctica, las cuales fueron 28,7 °C bulbo seco y 24,5 °C de bulbo
húmedo con el ventilador del equipo apago mientras que con el ventilador
encendido se obtuvo 29 °C bulbo seco y 24,6 °C de bulbo húmedo , lo cual es
aceptable y en su defecto lógico ya que el bulbo húmedo es sensible a la
evaporación de agua, y debido al enfriamiento que se genera durante la
evaporación, medirá una temperatura inferior.

Luego para los cálculos de los parámetros como humedad relativa, humedad
absoluta, temperatura de rocío entre otros, se aplicaron ecuaciones empíricas y
se obtuvo 71,28% de humedad relativa sin ventilador y 69.86% con ventilador, lo
cual afirma que al estar en presencia de un poco diferencia de temperatura de
bulbo seco y bulbo húmedo, indica una ambiente húmedo con una humedad
relativa alta. Se obtuvo una temperatura de rocío o saturación donde las
temperaturas de bulbo seco y húmedo son iguales a dicha temperatura de 23,04
°C sin ventilador y 23,34°C con ventilador, lo cual indica una diferencia mínima en
los valores y se produce 100% de humedad relativa.

Después con las temperaturas de bulbo seco promedio y bulbo húmedo

promedio fijando una presión atmosférica a nivel del mar 101.325 Pa. Utilizando la
carta psicométrica para el hallazgo de las propiedades termodinámicas se obtuvo
71% de humedad relativa sin ventilador y 69,86% con ventilador, mientras que la
temperatura de rocio fue 22,4 °C sin ventilador y 23 °C con ventilador. Por lo que
se demuestra la precisión y eficacia del uso de la carta psicométrica ya que arroja
un error mínimo con respecto a los valores obtenidos a través de ecuaciones y nos
otorga una transformación visual y grafica de los resultados.

Br. George Djandji

C.I:26.789.085

17
 9. CONCLUSIONES Y RECOMENDACIONES

9.1. CONCLUSIONES

 Las propiedades psicrometrías del aire atmosférico dependen de las

condiciones del entorno donde se encuentre y varían si estas condiciones
cambian.
 Un aumento en la temperatura altera las propiedades físicas de los fluidos
gaseosos. En el aire húmedo, aumenta su capacidad de absorción de vapor,
disminuyendo su humedad relativa
 Se comprobó la autenticidad de la carta psicrométrica al obtener valores muy
cercanos entre los obtenidos analíticamente y los determinados mediante el
uso de esta herramienta.

9.2. RECOMENDACIONES

 No obstruir la entrada de aire al sistema para evitar errores en la medición de

las variables psicrométricas.
 Mantener siempre húmedo el bulbo del termómetro de bulbo húmedo.
 Esperar que el sistema se estabilice para evitar errores en la data.

Br. José Martínez

C.I:25.426.920

18
 9. CONCLUSIONES Y RECOMENDACIONES

9.1. CONCLUSIONES

 Las propiedades variaron de manera mínima en ambos casos tanto de

forma analítica como empleando la carta psicrométrica.
 La carta psicrométrica es una herramienta útil que mediante la inspección
nos permite obtener las propiedades del aire húmedo, además que resulta
ser verificable al emplear el uso de ecuaciones termodinámicas.
 La humedad relativa depende directamente de la temperatura y la presión
del sistema a estudiar, por lo que una mayor cantidad de vapor produce
mayor humedad.

9.2. RECOMENDACIONES

 Utilizar una carta psicrométrica en buen estado, la cual se pueda leer de

manera clara al momento de buscar las propiedades para así evitar errores
durante la realización de la práctica.
 Humedecer de manera constante y permanente el bulbo del termómetro
para obtener mejores resultados.
 No obstruir la entrada, ni salida de aire en el psicrómetro.
 Evitar alterar las condiciones ambientales mientras la realización de la
práctica, ya que esto afecta de manera directa a los resultados
experimentales, generando incongruencias o resultados no esperados.

Br. Luis Reyes

C.I:26.000.492

19
 9. CONCLUSIONES Y RECOMENDACIONES

9.1 CONCLUSIONES

 Los cambios en la entalpia dependen de la temperatura.

 A mayor velocidad del ventilador (rpm), mayor es el flujo másico del aire y
por ende será menor el calor cedido al aire.
 El vapor al alcanzar la temperatura del rocío este empezara a condensarse
y se produce un 100% de humedad relativa.
 Se comprobó que tanto las ecuaciones como la carta psicométrica son
aceptables al momento del estudio de las propiedades termodinámicas del
aire húmedo, ya queda de parte del ingeniero escoger cualquiera de las dos
opciones.

9.2 RECOMENDACIONES

 Capacitarse en el tema a estudiar de manera de lograr correctamente los

objetivos de la práctica.
 Ejecutar un mantenimiento preventivo al equipo para evitar errores en la
toma de medidas.
 Establecer las medidas posibles de ejecutar las reparaciones o
modificaciones necesarias del equipo para un correcto funcionamiento del
equipo.
 Evitar realizar la práctica donde haya vientos fuertes y luz solar incidente ya
que esto altera la realización de la práctica.

Br. George Djandji

C.I:26.789.085

20
 10. BIBLIOGRAFÍA

1. Cengel, Y. y Boles, M. (2012). “Termodinámica”. Octava edición. Editorial

McGraw-Hill

2. CAREL INDUSTRIES S.p.A.: ¿Qué es el aire acondicionado? Disponible en:

https://www.carel.es/what-s-air-conditioning-. [Consultado, 26/11/19].

3. Documento PDF. Autor : John Ramiro Agudelo Santamaría; disponible en :

https://es.scribd.com/doc/20252103/Psicrometria. -. [Consultado, 26/11/19].

21
 11. APÉNDICES

11.1. Apéndice A: Muestra de Cálculo.

A.1. Determinación analítica de las propiedades del aire húmedo
Para determinar las propiedades psicrométricas del aire se realizó el siguiente
procedimiento:
Caso 1: Sin ventilador

Usando las tablas termodinámicas

Temperatura de bulbo seco (TBs)= 28,7ºC

T1=TBs=28,7 ºC;

Psat=Pg1=3,966 KPa

hg1=2.553,934 Kj/Kg

Cp del aire=1.005 Kj/Kg*K

Temperatura de bulbo húmedo (TBh)= 24,5 ºC

T2=TBh=24,7 ºC
Psat=Pg2=3,086 KPa
hf2=123,7 Kj/Kg
Hfg1=2.436,68 kj/kg;

P=Patm=101,325 KPa.

 Cálculo de humedad especifica:

Para el cálculo de la humedad especifica se utilizó la siguiente Ecuación:

Cp(T2 − T1) + ω2hfg2

ω1 =
hg1 − hf2

Donde:

22
 0.622 ∗ Pg2 0.622 ∗ 3,086 KPa
ω2 = = = 0,0019539
P − Pg2 101,325 KPa − 3,086 KPa
1,005 ∗ (24,5 − 28,7) + 0,019539 ∗ (2.436,48)
ω1 =
2553,93 − 123,7

𝛚𝟏 = 𝟎, 𝟎𝟏𝟕𝟖𝟓𝟒

 Cálculo de humedad relativa

Para el cálculo de la humedad específica se utilizó la siguiente Ecuación:

ω1 ∗ P 0,017854 ∗ 101,325 KPa

∅= = = 0,7428
(0.622 + ω1) ∗ Pg1 (0.622 + 0,017854) ∗ 3,966 KPa

∅ = 𝟕𝟒, 𝟐𝟖%

23
11.2. Apéndice B: Anexos.

Figura 1. Carta Psicrométrica: Punto 1(Morado).Sin Ventilador

Punto 2. (Azul). Con Ventilador.

24
Figura 2. Vista lateral del Psicrómetro

Figura 3. Vista frontal del Psicrómetro

25
