https://helpcenter.graphisoft.com/user-guide/66008/

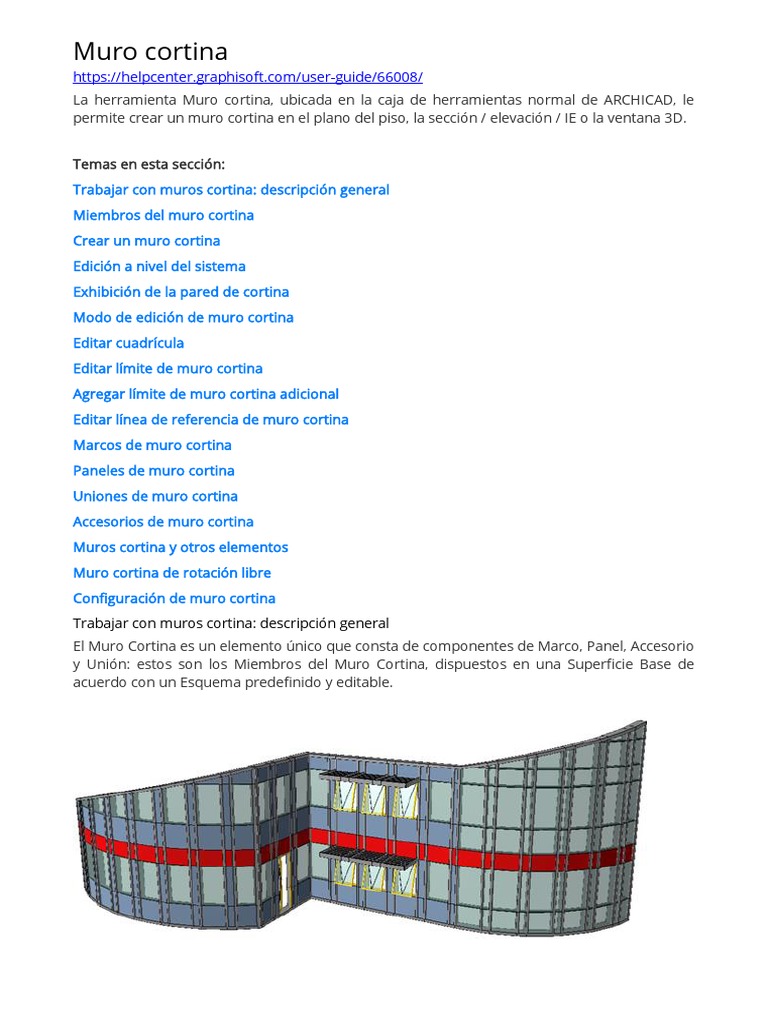

La herramienta Muro cortina, ubicada en la caja de herramientas normal de ARCHICAD, le
permite crear un muro cortina en el plano del piso, la sección / elevación / IE o la ventana 3D.
Los muros cortina se pueden manipular de la misma manera que cualquier elemento de
construcción en ARCHICAD. Pero a diferencia de otros elementos, los miembros componentes
de un muro cortina se pueden colocar y editar individualmente, sin desmontar el sistema.
Dado que los muros cortina a menudo presentan una geometría extrema que no
necesariamente coincide con los planos vertical-horizontal, ARCHICAD ofrece planos de
entrada versátiles para una mayor libertad en la definición de la superficie y un alto nivel de
libertad de edición, incluida la entrada en vistas de sección, edición de límites y rotación libre.
Crear un muro cortina implica una entrada gráfica simple. Seleccionará la herramienta Muro
cortina de la caja de herramientas de ARCHICAD, luego un método de geometría y luego
dibujará una línea de referencia, polilínea, contorno o arco, dependiendo del método de
geometría elegido.
Si utiliza el método de límite , su entrada define la geometría completa del muro cortina.
Si dibuja una línea de referencia / arco / polilínea , el muro cortina se extruirá a partir de esta
línea / polilínea / arco. El siguiente clic, con un cursor "sol", define qué lado del Muro Cortina
debe mirar hacia el "exterior". Finalmente, aparece un cuadro de diálogo que le permite
ingresar información básica de geometría para el Muro Cortina. Al hacer clic en Lugar, se creará
el Muro Cortina.
Para obtener detalles sobre los métodos de geometría de muro cortina en diferentes ventanas,
vea Crear un muro cortina.
Los muros cortina consisten en un conjunto de miembros (como marcos, paneles y uniones), y
los parámetros de cada miembro se definen en la configuración predeterminada del muro
cortina.
Ver el muro cortina en su proyecto. Si desea cambiar algo, puede acercarse al Muro Cortina en
dos niveles:
2)o edite la configuración de miembros individuales seleccionados del Muro Cortina. Para hacer
esto, ingresará al modo de edición de muro cortina, donde puede editar los miembros
seleccionados de forma gráfica o usando los cuadros de diálogo de configuración
específicos del miembro. Estos miembros individuales y editados del Muro Cortina tendrán
en adelante configuraciones personalizadas.
Para la edición a nivel del sistema de todo el muro cortina:
Seleccione el muro cortina; abra la configuración del muro cortina; y edite nuevamente
cualquiera de sus configuraciones de nivel de sistema.
Haga clic en Aceptar para redefinir el Muro Cortina de acuerdo con la configuración
modificada.
En el modo Editar, no puede colocar Muros Cortina adicionales, pero puede editar cualquier
miembro del Muro Cortina seleccionado o agregarle miembros adicionales. En el modo Editar,
cada miembro (Esquema, Marco, Panel, Accesorio, Unión) tiene su propio cuadro de diálogo y
su propia herramienta, lo que le permite cambiar la configuración y colocar nuevos miembros
en este muro cortina.
Para personalizar la configuración de cualquier miembro del Muro Cortina, selecciónela y use
el cuadro de diálogo para cambiar su configuración. Por ejemplo, seleccione un panel y cambie
sus superficies. Cambiar la configuración de un miembro seleccionado transformará ese
miembro en un miembro "Personalizado". Puede tener cualquier número de miembros
personalizados diferentes. Una vez que un miembro tiene una configuración personalizada, la
configuración de nivel del sistema ya no se aplica a él.
En el modo de edición, puede crear miembros adicionales para su muro cortina, utilizando las
herramientas de esquema, marco, panel, unión y accesorios. Al usar cualquiera de estas
herramientas para crear un nuevo miembro, tiene la opción de usar la configuración
predeterminada del nivel del sistema o definir configuraciones personalizadas.
El menú Diseño> Modificar muro cortina contiene una colección de comandos específicos para
las funciones de muro cortina. Estas funciones se describen en otra parte de esta
documentación.
Miembros del muro cortina
Linea de referencia
La línea de referencia es parte del esquema de muro cortina (junto con el patrón de cuadrícula,
el límite y la superficie base).
Superficie de referencia
La superficie base define la forma y orientación del muro cortina. Es la superficie en la que se
encuentran los miembros físicos del Muro Cortina (Marco, Paneles). La superficie base puede
coincidir con la superficie de referencia; lo más probable es que lo compenses. Cuando mueve
o gira el Muro Cortina como un todo, es la Superficie Base la que está moviendo; la línea de
referencia y la superficie de referencia se mueven junto con la superficie base.
La superficie base de los muros cortina es un plano infinito, excepto si se basa en una forma
curva. (La superficie base de un muro cortina curva es cilíndrica y es infinita solo en la dirección
del eje del cilindro).
La superficie de base infinita de un muro cortina le brinda una gran libertad para conectar el
muro cortina a otros elementos y para agregar múltiples porciones de muro cortina
delimitadas a cualquier muro cortina.
Cuadrícula
La superficie base está entrecruzada por una cuadrícula (líneas de cuadrícula en filas y
columnas, definidas como parte del esquema de muro cortina).
Límite
El límite es un polígono simple en la superficie base, que representa los límites físicos del muro
cortina.
El límite es parte del esquema de muro cortina (junto con la cuadrícula, la superficie base y la
línea de referencia).
Dependiendo del método de geometría utilizado para crear el Muro Cortina, el Límite lo dibuja
usted o ARCHICAD lo crea de acuerdo con los parámetros de entrada.
Puede dibujar límites adicionales en un Muro Cortina existente; esto le da la libertad de separar
el Muro Cortina en partes, mientras lo mantiene como un solo elemento: todas las partes del
Muro Cortina usan el mismo esquema.
El marco de límites del muro cortina siempre coincide con este polígono de límites.
Puede editar el límite del muro cortina como cualquier otro polígono.
Esquema
El esquema contiene las definiciones de geometría esenciales para el muro cortina: el esquema
abarca la superficie base, la cuadrícula, el límite y la línea de referencia. Use la Configuración
del esquema para organizar el patrón de línea de la cuadrícula en dos direcciones ("fila" y
"columna"). El esquema también define la clase a la que pertenecen los paneles individuales
dentro de este patrón básico.
Todos los demás miembros del Muro Cortina (Marcos, Paneles, Accesorios, Juntas) están unidos
al Esquema.
Cuadro
Puede definir tres clases de marcos para cualquier muro cortina: marco límite; Marco de
parteluz; Marco de popa. Cada clase de marco tiene configuraciones únicas. Los marcos (que
pueden ser elementos predefinidos de ARCHICAD u objetos GDL) se adjuntan a la cuadrícula
cuando crea el muro cortina, por lo que si mueve o elimina una línea de cuadrícula, mueve o
elimina el marco. (En el modo de edición de muro cortina, puede colocar marcos adicionales
independientemente de la cuadrícula).
Panel
Los paneles son las superficies planas, generalmente acristaladas, del muro cortina. Cualquier
muro cortina puede tener dos clases predefinidas de paneles: principal y distinto. Los paneles
(que pueden ser elementos ARCHICAD predefinidos u objetos GDL) siempre se colocan entre
marcos.
Una unión de muro cortina es una estructura opcional que sirve para conectar paneles al
marco. En ARCHICAD, un cruce es un objeto GDL y se puede colocar uno por uno o
automáticamente en cada intersección.
Accesorios
Los accesorios son miembros opcionales que no soportan carga, como una sombrilla, unidos
al Muro Cortina. Estos son objetos GDL colocados en cualquier Marco de un Muro Cortina
existente.
•En 3D , el plano de entrada predeterminado para Muros Cortina (como para cualquier
elemento de construcción) es Project Zero o User Origin, pero puede usar varios métodos
para definir cualquier otro plano de entrada.
Suponga que está trabajando en el plano de planta y desea colocar un muro cortina para el
lado restante del edificio.
1)Dibuje una línea de referencia que represente la longitud del muro cortina.
3)Aparece el cursor del sol: haga clic con el cursor del sol para definir la dirección "exterior" del
Muro Cortina. Aquí, mueva el cursor hacia el exterior del edificio y haga clic.
4)En el cuadro de diálogo Colocar muro cortina que aparece , ingrese la altura y el tono del
muro cortina (valor predeterminado: 90 grados).
Nota: Los tres íconos en la parte Posicionamiento del cuadro de diálogo Colocar muro
cortina le ofrecen tres métodos diferentes para definir la altura del muro cortina.
Para más detalles, ver Cuadro de diálogo Colocar muro cortina: plano de planta y ventana 3D.
2)Después de dibujar la línea de referencia, aparece el cursor del sol: haga clic con el cursor del
sol para definir el "exterior" del Muro Cortina.
5)Visualízalo en 3D:
Para cambiar el tono de un muro cortina colocado, puede girar libremente el muro cortina en
la ventana 3D.
Para recortar los extremos de los muros uniéndolos al Muro Cortina, use la función Unir Muros
al Muro Cortina.
Nota: El uso de este método de límite en el plano de planta creará un muro cortina
horizontal colocado en el nivel de historia.
Comenzamos con el siguiente modelo de construcción. Crearemos un muro cortina cuyo límite
corre a lo largo de la abertura en la cara sur del edificio. Para hacer esto, utilizaremos el método
de geometría de límites en la ventana de sección.
1)Dibuje una línea de sección en el plano del piso. El propósito de esta sección es definir el
plano de entrada del muro cortina. En las ventanas de sección, el plano de entrada del muro
cortina coincide exactamente con el plano de sección.
2)Abre la sección.
3)Con la herramienta Muro cortina activa, elija el método de geometría Límite en el Cuadro de
información Muro cortina.
4)Dibuje el límite del muro cortina a lo largo del contorno deseado, haciendo clic en cada nodo
como al dibujar cualquier polilínea.
Nota: La línea de referencia de este muro cortina es el primer segmento límite que dibuja.
Para editar los Miembros individuales del Muro Cortina, seleccione el Muro Cortina y haga
clic en el botón Editar . (Si selecciona el muro cortina en el plano del piso o en la sección /
elevación, este es el botón "Editar en 3D").
Al definir la geometría de un muro cortina curvo, primero debe definir la superficie de base
cilíndrica , luego marcar las partes de este cilindro en el que se colocará el muro cortina.
Nota: Los muros cortina curvos siempre tienen una forma regular: el eje de su superficie de
base cilíndrica es horizontal o vertical al plano de entrada cuando lo crea, aunque
posteriormente puede inclinarlo en cualquier dirección.
Elija uno de los cuatro métodos de geometría para crear un muro cortina curvo con una
superficie de base cilíndrica. En su mayor parte, estos son los mismos métodos utilizados para
dibujar círculos o paredes de arco en ARCHICAD.
1)Punto central y radio: haga clic para colocar el punto central. Haga clic por segunda vez para
definir el radio y uno de los puntos finales del Muro Cortina. Haga clic por tercera vez para
definir el otro extremo del muro.
Haga clic con el cursor del sol para definir el "exterior" del Muro Cortina.
Haga clic en Colocar para cerrar el cuadro de diálogo. Se coloca el muro cortina.
2)Tres puntos: haga clic tres veces seguidas para definir el punto inicial, otro punto y el punto
final del Muro Cortina. Al definir estos tres puntos, también se calculan el radio y el punto
central del cilindro de referencia.
3)Tangencial: utilice este método de geometría para colocar un muro cortina que forme un
círculo completo. Haga clic tres veces seguidas para definir tres puntos en el Muro
Cortina. Al definir estos tres puntos, también se calculan el radio y el punto central del
cilindro de referencia. Aparece un círculo de referencia temporal.
Si los tres puntos tangenciales permiten más de una posibilidad geométrica para un círculo
completo, aparece el cursor del globo ocular. Mueva el cursor para ver las posibilidades,
luego haga clic para elegir qué geometría necesita.
Haga clic con el cursor del sol para definir el "exterior" del Muro Cortina.
4)Radio y eje: use este método de geometría para crear un muro cortina regular en forma de
arco. Este muro cortina siempre tendrá forma de medio cilindro colocado en el plano de
entrada.
Los primeros dos clics definen los puntos de inicio y finalización del Muro Cortina.
Haga clic por tercera vez para definir la longitud de extrusión del muro cortina de arco.
Para un ejemplo, vea Crear un muro cortina de medio cilindro en la ventana 3D.
Siga estos pasos para agregar un muro cortina curvo a la elevación sur:
1)Active la herramienta Muro cortina y elija el método de geometría Tres puntos en el Cuadro
de información:
2)Haga clic en los tres puntos para definir el arco de referencia del Muro Cortina.
3)Haga clic por cuarta vez para definir el ángulo formado por los dos extremos del muro y el
punto central del cilindro.
4)Haga clic con el cursor del sol para definir el "exterior" del Muro Cortina.
5)En el cuadro de diálogo de seguimiento Colocar muro cortina , ingrese la altura del muro
cortina. Aquí ingresaremos 6200 mm.
Para un muro cortina curvo, no puede establecer un tono; Siempre será vertical.
Nota: Los tres íconos en la parte Posicionamiento del cuadro de diálogo Colocar muro
cortina le ofrecen tres métodos diferentes para definir la altura del muro cortina.
Para más detalles, ver Cuadro de diálogo Colocar muro cortina: plano de planta y ventana 3D.
6)Haga clic en Colocar para cerrar el cuadro de diálogo. Se coloca el muro cortina.
•Para comenzar a extruir el Muro Cortina “lejos” de usted , exactamente en el plano de entrada
(Línea de sección): elija el segundo método e ingrese la longitud de extrusión. No hay
desplazamiento (el Muro Cortina comienza justo en el plano de entrada).
•Para comenzar a extruir el Muro Cortina "hacia" usted , exactamente en el plano de entrada
(Línea de sección): elija el cuarto método e ingrese la longitud de extrusión.
•Para colocar el punto medio del vector de extrusión en el plano de entrada, elija la tercera
opción. Ingrese la longitud total de extrusión en el primer campo a continuación.
•Un marco siempre se coloca en el lugar donde se unen dos segmentos adyacentes. Tal marco
no se puede eliminar. (Si lo desea, puede establecer su tipo en Invisible, seleccionando el
Marco en el modo Editar y ajustando su Tipo en la Configuración del Marco).
•Un muro cortina encadenado tiene tantos esquemas como segmentos: puede seleccionar un
esquema a la vez y personalizar cada esquema por separado.
Ejemplo de muro cortina encadenado
2)Trace el contorno de la losa para crear la línea de referencia de Muro cortina, utilizando los
mismos controles de paleta de mascotas que al dibujar una polilínea. Haga doble clic para
completar la línea de referencia.
3)Haga clic con el cursor del sol para definir el "exterior" del Muro Cortina.
4)En el cuadro de diálogo Colocar muro cortina , ingrese la altura del muro cortina. Aquí
ingresaremos 6200 mm.
Para un muro cortina encadenado, no puede establecer un tono; Siempre será vertical.
Nota: Los tres íconos en la parte Posicionamiento del cuadro de diálogo Colocar muro
cortina le ofrecen tres métodos diferentes para definir la altura del muro cortina.
Para más detalles, ver Cuadro de diálogo Colocar muro cortina: plano de planta y ventana 3D.
5)Haga clic en Colocar para cerrar el cuadro de diálogo. Se coloca el muro cortina.
El resultado: un solo muro cortina, basado en una línea de referencia de tres segmentos.
Defecto
Use el plano de entrada predeterminado en la ventana 3D, que es el mismo plano de entrada
(Project Zero o User Origin) que usa cuando trabaja con cualquier otra herramienta en la
ventana 3D.
Inteligente
Utilice uno de los siguientes métodos "inteligentes" para definir un plano de entrada mediante
una serie de clics:
•Superficie: haga clic en cualquier superficie: el plano de la superficie será su plano de entrada.
•Borde más punto: haga clic en cualquier borde (cursor de Mercedes) para definir una línea.
Aparece un plano en la pantalla, girando alrededor de la línea como su eje. Luego haga clic
en un punto (cursor de flecha) para fijar el plano de entrada.
•Punto más borde: Esto es justo lo contrario del método anterior. Haga clic en un punto, luego
en un borde para definir el plano de entrada.
•Tres puntos: haga clic en cualquiera de los tres puntos para definir el plano de entrada.
Horizontal
Haga clic en un punto para colocar un plano de entrada horizontal en ese punto.
Vertical
Haga clic en un punto para colocar un plano de entrada vertical en ese punto.
Normal
Defina un plano de entrada inclinado definiendo un vector que sea perpendicular ("normal") al
plano deseado.
1)Haga clic en dos puntos para definir el vector normal en el plano de entrada, o
2)Luego haga clic en un punto a través del cual se ejecutará el plano de entrada.
Para un ejemplo, vea Extruir muro cortina desde un plano de entrada inclinado.
En la ventana 3D, el plano de entrada predeterminado del Muro Cortina es el mismo que el
plano de entrada 3D actual (Proyecto Cero u Origen del Usuario).
Para definir otros planos de entrada, vea Definir plano de entrada de muro cortina en ventana
3D.
1)Con la herramienta Muro cortina activa, elija la Polilínea - Método de geometría simple y el
Plano de entrada predeterminado en el Cuadro de información.
2)Haga clic para comenzar a dibujar la Línea de referencia del muro cortina. No importa dónde
haga clic, el plano de entrada es fijo e indicado por una cuadrícula temporal. Cualquier línea
de referencia que dibuje ahora se colocará en este plano de entrada.
En nuestro ejemplo:
3)Haga clic en las dos esquinas frontales del edificio para definir la longitud de la Línea de
referencia.
4)Con el cursor "Sol", haga clic en cualquier lado de la Línea de referencia para definir el exterior
del Muro cortina.
Nota: Los tres íconos en la parte Posicionamiento del cuadro de diálogo Colocar muro
cortina le ofrecen tres métodos diferentes para definir la altura del muro cortina.
Para más detalles, ver Cuadro de diálogo Colocar muro cortina: plano de planta y ventana 3D.
Ver el resultado.
Dibujar límite de muro cortina en la ventana 3D
En la ventana 3D, el plano de entrada predeterminado del Muro Cortina es el mismo que el
plano de entrada 3D actual. Sin embargo, puede usar un plano de entrada diferente para
facilitar la entrada.
Para más información, ver Definir plano de entrada de muro cortina en ventana 3D.
En este ejemplo, utilizaremos la entrada de plano "inteligente" para definir el plano que es
perpendicular a la losa.
1)Con la herramienta Muro cortina activa, elija el método de geometría Límite y el Método de
plano de entrada inteligente en el Cuadro de información.
Aquí, haga clic en el borde de la losa con el cursor de Mercedes (que indica un borde) para
definir una línea. Como retroalimentación, aparece un plano de entrada en la ventana,
girando (mientras mueve el cursor) alrededor de la línea en la que hizo clic.
3)Haga clic en la esquina superior del edificio con el cursor de flecha para definir la posición
final del plano de entrada.
4)Haga clic para comenzar a dibujar el Límite del muro cortina deseado en el plano de entrada,
haga clic en cada nodo como al dibujar cualquier polilínea.
Nota: La línea de referencia de este muro cortina es el primer segmento límite que dibuja.
5)Haga doble clic o haga clic con el cursor Hammer para cerrar el polígono.
6)Cuando aparezca el cursor "Sol", haga clic en la superficie del polígono: el exterior del Muro
Cortina se enfrentará hacia usted.
Ver el resultado.
Crear un muro cortina de medio cilindro en la ventana 3D
Colocaremos un muro cortina de medio cilindro sobre una losa en la ventana 3D.
3)Localice el punto medio de la losa y haga clic una vez: el eje de nuestro medio cilindro pasará
por este punto.
4)Mantenga presionado el botón del mouse y arrastre el cursor al extremo más alejado de la
losa.
5)Haga clic para definir el radio del medio cilindro. La retroalimentación te ayuda a visualizar la
estructura.
Suponga que desea dibujar el Muro Cortina para que se extruya perpendicularmente a un
plano de entrada que corresponda a la forma del edificio. Necesita un plano de entrada
perpendicular a la inclinación del edificio, en lugar de al suelo.
1)Active la herramienta Muro cortina y elija el método de geometría simple combinado con el
método de plano de entrada de Vector normal:
2)En la ventana 3D, dibuje un Vector Normal correspondiente a la forma inclinada del edificio
(desea que el plano de entrada sea perpendicular a este vector). Aquí, dibujamos el vector
que une las esquinas suroeste de las losas superior e inferior:
3)Cuando completa el vector normal, aparece un plano de entrada que es perpendicular a él.
4)Haga clic en cualquier lugar para colocar el plano de entrada: su ángulo definirá la extrusión
del muro cortina desde la línea de entrada.
5)Ahora está listo para dibujar la línea de entrada. La línea de entrada (como lo indica la línea
de banda elástica) está restringida y se proyecta perpendicularmente al plano de
entrada. Haga clic en los dos puntos donde desea que comience y termine el Muro Cortina:
en nuestro caso, en las dos esquinas frontales de cualquiera de las losas.
6)Aparece el cursor del sol. Haga clic debajo de la línea de entrada para definir el exterior del
Muro Cortina. El Lugar muro cortina aparece el cuadro de diálogo.
7)Defina la altura del muro cortina en su parte superior e inferior. Ingresamos 0 para la parte
inferior y 6200 para el valor de altura superior.
8)Elija Project Zero como nivel de referencia para los valores de altura superior e inferior. De
esta manera, la parte superior e inferior del Muro Cortina serán paralelas al plano horizontal
en el Proyecto Cero.
Abra la configuración predeterminada del muro cortina haciendo doble clic en la herramienta
Muro cortina. O seleccione el Muro Cortina que desea editar y abra la Configuración de
Selección de Muro Cortina .
Haga clic en los elementos enumerados en la estructura de árbol de la izquierda para abrir
cualquiera de las páginas del cuadro de diálogo asociadas con la Configuración de muro
cortina.
Use estas páginas de cuadro de diálogo para definir las preferencias generales
del Sistema (posición, visualización), así como las opciones para
los miembros Esquema , Marco , Panel , Unión y Accesorio .
Para obtener detalles sobre cada opción, consulte Configuración de muro cortina.
Nota: Una vez que se coloca el Muro Cortina, puede personalizar los miembros individuales
de un Muro Cortina seleccionado, utilizando el Modo Edición.
Cuando haya terminado de configurar las opciones del Sistema de muro cortina, use la
herramienta Muro cortina para colocar el Muro cortina utilizando cualquiera de los métodos
de geometría.
Tenga en cuenta que la opción de visualización del plano de planta predeterminado del muro
cortina se llama "Simbólico con el techo", que es exclusivo de la configuración del muro cortina.
En el modo Simbólico con sobrecarga, los accesorios y las uniones no se muestran en absoluto
en el plano de planta, y solo se muestran las líneas centrales del marco.
Las opciones Simbólico o Simbólico con sobrecarga se recomiendan para muros cortina
verticales regulares. Para otras geometrías, las opciones proyectadas funcionarán mejor.
Vaya a Documento> Vista de modelo> Opciones de vista de modelo . En el panel Opciones para
elementos de construcción, elija una de las dos preferencias para mostrar Muros cortina. Esto
afectará la visualización de Muros Cortina en las ventanas 3D, Tipo de sección y Documento 3D
solamente:
Cualquier instancia de muro cortina colocada se define mediante la configuración del sistema
de muro cortina. Sin embargo, puede usar el modo Editar y sus herramientas específicas para
miembros dedicados para acceder y cambiar los miembros individuales de un Muro Cortina
seleccionado , o para agregar nuevos miembros personalizados al mismo, utilizando los
mismos métodos de entrada, selección y edición que en el ARCHICAD normal espacio de
trabajo
En el modo Editar, cada miembro (Esquema, Marco, Panel, Accesorio, Unión) tiene su propio
cuadro de diálogo Configuración y su propia herramienta, lo que le permite cambiar la
configuración y colocar nuevos Miembros en este Muro Cortina. (No puede crear un nuevo
muro cortina en el modo de edición).
Una vez que cambie los parámetros de cualquier miembro de muro cortina seleccionado en el
modo de edición, ese miembro ya no estará vinculado a la configuración del sistema de muro
cortina; es un miembro Personalizado y sus parámetros se definen localmente en su cuadro de
diálogo de configuración de herramientas individuales (por ejemplo, Configuración de
esquema, marco, panel, unión y accesorios). Los parámetros personalizados se configuran solo
en modo Edición.
Ingrese al modo Editar desde Plano, Elevación, Sección y Ventana 3D. Puede permanecer en el
modo Editar incluso al cambiar de vista.
Para ingresar al modo Edición, seleccione un solo Muro Cortina, luego realice una de las
siguientes acciones:
2)Use Diseño> Modificar muro cortina> Ingrese al modo de edición del sistema .
•Use Diseño> Modificar muro cortina> Salga del modo de edición del sistema) .
Paleta de visualización del modo de edición
Una vez que esté en el modo de Edición de Muro Cortina, la caja de herramientas ARCHICAD
normal se reemplaza por una caja de herramientas especial Muro Cortina y paleta de
visualización
Para facilitar la edición, use la paleta de visualización del modo Editar para mostrar / ocultar los
elementos del Muro Cortina según sea necesario (haga clic en los iconos de los ojos para
abrirlos o cerrarlos), incluso en medio de una operación de edición.
Hacer clic con el botón derecho en cualquiera de los componentes (por ejemplo, "Esquema")
significa que ese componente se mostrará y el resto se ocultará.
Nota: La paleta de visualización del modo Edición es una ayuda de edición de solo
visualización y no afecta la construcción ni la salida del elemento Muro cortina.
"Entorno", en esta paleta de visualización, se refiere al resto del modelo de construcción, que
puede mostrar u ocultar según sea necesario para ayudar en la edición. Las etiquetas de
preselección identificarán los elementos del modelo del Entorno en forma atenuada, pero en
el modo Editar muro cortina, solo puede editar Miembros del muro cortina.
Nota: Si tiene problemas para identificar los bordes de estos elementos del modelo que se
muestran como Entorno, intente marcar Mostrar contornos en Vista> Opciones de vista
3D> Estilos 3D .
Editar configuración del sistema de muro cortina
Para editar la Configuración a nivel del sistema sin salir del modo Edición, haga
clic en Configuración del muro cortina en la parte inferior de la paleta de visualización.
Use las herramientas de selección para seleccionar cualquier miembro (s) del Muro
Cortina. Para seleccionar todas las instancias de cualquiera de los miembros, active la
herramienta y haga clic en Ctrl + A.
Por ejemplo, para seleccionar el Esquema, active la herramienta Esquema y haga clic en Ctrl +
A: todas las partes del Esquema (Líneas de cuadrícula, Límite y Línea de referencia) ahora están
seleccionadas. Si también desactiva la visualización de marcos y paneles (haciendo clic en los
iconos de ojo en la paleta de visualización del modo de edición), el esquema ahora es fácil de
editar.
Nota: En el modo Editar muro cortina, puede usar el Marco para limitar el alcance de la
función Buscar y seleccionar, para encontrar ciertos miembros del Muro cortina dentro o
fuera del Marco.
Cuando se selecciona un Marco, el Agarre tiene dos opciones para selecciones adicionales
rápidas:
•Seleccione todos los marcos a lo largo de la línea de cuadrícula completa subyacente al marco
seleccionado:
Nota: Rotate Grid no está disponible para muros cortina en cadena o en cilindro.
Tenga en cuenta que mover o rotar una cuadrícula, o una o más líneas de cuadrícula, significa
que los marcos asignados a esa cuadrícula o línea de cuadrícula se mueven o giran junto con
ella.
Eliminar una Línea de Cuadrícula eliminará el Marco en ella. Los paneles cambiarán de tamaño
para ajustarse al nuevo patrón de marco resultante.
Mover cuadrícula
En el modo Editar muro cortina, puede personalizar el patrón de cuadrícula del muro cortina
editando la Configuración del esquema. Tan pronto como edite cualquier aspecto de la
Configuración del esquema del muro cortina, ese Esquema se convierte en "Personalizado", en
lugar de estar definido por el sistema.
Ver Configuración de muro cortina: Página de esquema: Patrón de cuadrícula y Panel de vista
previa.
Para editar un patrón de cuadrícula de Muro Cortina gráficamente, vaya al modo Editar Muro
Cortina.
Asegúrese de que la visualización del esquema esté activada. (Para facilitar la selección, apague
la pantalla de Marcos, Paneles, Uniones y Accesorios).
Seleccione el esquema, luego haga doble clic en la herramienta de esquema para acceder a la
configuración del esquema.
Un muro cortina encadenado tiene tantos esquemas como segmentos: puede seleccionar un
esquema a la vez y personalizar cada esquema por separado.
Para mover una línea de cuadrícula individual, selecciónela con el cursor de Mercedes (al hacer
clic en cualquier nodo se seleccionará todo el esquema). Elija el comando Mover línea de
cuadrícula de la paleta de mascotas que aparece:
Para mover una cuadrícula completa ortogonalmente, seleccione una línea de cuadrícula o toda
la cuadrícula y use el comando Mover cuadrícula de la paleta de mascotas.
Para rotar todas las líneas de cuadrícula en una dirección (por ejemplo, todas las filas de líneas
de cuadrícula), seleccione una de las líneas de cuadrícula que desea rotar, luego elija
el comando Girar líneas de cuadrícula paralelas en la paleta de mascotas.
Nota: Si el muro cortina es curvo o encadenado, no puede rotar las líneas de la cuadrícula
de la columna, solo las filas.
Al igual que con otros comandos de rotación en ARCHICAD, dibuje un vector de rotación o
ingrese un ángulo de rotación en el Rastreador. Haga clic para completar la transformación.
Para rotar toda la cuadrícula, seleccione una línea de cuadrícula o seleccione la cuadrícula
completa. Elija el comando Girar cuadrícula de la paleta de mascotas.
Nota: Rotate Grid solo está disponible para Muros Cortina que tienen una Superficie Base
infinita (no está disponible para Muros Cortina a base de cilindro o encadenados).
Al igual que con otros comandos de rotación en ARCHICAD, dibuje un vector de rotación o
ingrese un ángulo de rotación en el Rastreador. Haga clic para completar la transformación.
Puede eliminar una línea de cuadrícula individual en el modo de edición de muro cortina:
seleccione la línea de cuadrícula y presione Eliminar.
Para agregar una nueva línea de cuadrícula, asegúrese de que la herramienta Esquema esté
activa y que el método de Entrada de cuadrícula esté seleccionado en el Cuadro de información:
Haga clic en el lugar en el que desea colocar una línea de cuadrícula. Mueva el cursor alrededor
del punto en el que hizo clic: use la retroalimentación y haga clic en cualquiera de las líneas de
cuadrícula ortogonales para colocarlo:
2)Como el límite es parte del esquema, asegúrese de que la visibilidad del esquema en el modo
de edición esté activada. En este ejemplo, hemos desactivado la visibilidad de todos los
demás componentes del Muro Cortina, excepto el Medio Ambiente.
3)Seleccione el esquema. Observe que el límite se indica mediante una línea más gruesa, en
comparación con las líneas de la cuadrícula.
4)Haga clic en el Límite para abrir la Paleta de mascotas, con sus comandos de edición de
polígonos o nodos.
Un solo muro cortina puede incluir varios límites. La ventaja es que puede crear varias formas
o secciones separadas dentro de un solo Muro Cortina, sin embargo, utilizar un Esquema
idéntico para todas ellas.
En nuestro ejemplo, deseamos colocar un Muro Cortina en la fachada sur de este edificio: un
solo Muro Cortina, usando Configuración de Esquema uniforme, pero en dos partes separadas.
1)Dibuje un muro cortina recto en una de las superficies utilizando los métodos habituales.
Ahora haga clic en el segmento de muro cortina deseado en el que desea dibujar.
4)Comience a dibujar un nuevo límite. Está dibujando en la Superficie base del Muro cortina
editado actualmente.
Nota: Debido a que la superficie base de cualquier muro cortina puede ser infinita en una o
más direcciones, siempre tiene "espacio" para dibujar cualquier número de límites nuevos
mientras trabaja en el mismo muro cortina original.
6)Ver el resultado, con el esquema mostrado. Tenga en cuenta que el esquema se ha ampliado
para acomodar el nuevo límite.
7)Intente editar una línea de cuadrícula seleccionada o edite el patrón del Panel. Tenga en
cuenta que ambas "partes" del Muro Cortina se manejan de forma sincronizada, ya que
están construidas sobre una sola Superficie Base y un solo Esquema.
Editar línea de referencia de muro cortina
Para editar la línea de referencia del muro cortina, seleccione el muro cortina, luego haga clic
en la línea de referencia para editarlo.
Solo puede seleccionar y editar la línea de referencia si está en un plano que es perpendicular
a la vista del modelo.
(En el modo de edición de muro cortina, asegúrese de que la visibilidad del esquema en el
modo de edición esté activada, ya que la línea de referencia forma parte del esquema).
Los marcos se colocan a lo largo de la cuadrícula cuando crea el muro cortina. Si mueve o
elimina una línea de cuadrícula, mueve o elimina el Marco. (En el modo de edición de muro
cortina, puede colocar marcos adicionales independientemente de la cuadrícula).
Puede definir tres tipos ("clases") de marcos para cualquier muro cortina: marco límite; Marco
de parteluz; Marco de popa.
Ver Configuración de muro cortina: Página del sistema: Panel de colocación de miembros.
•Los marcos de límites se colocan a lo largo del límite del muro cortina.
•Los marcos de montantes y travesaños se colocan a lo largo de las columnas o filas de las
líneas de la cuadrícula.
Ver Configuración de muro cortina: Página del sistema: Panel de colocación de miembros.
Por ejemplo, en esta imagen, los marcos en la clase de límite son rojos; los cuadros en la clase
Mullion (que coinciden con las columnas de la cuadrícula) son azules; y los cuadros en la clase
de espejo de popa (que coinciden con las filas de la cuadrícula) son verdes.
Los marcos de cada clase están vinculados a la configuración de cada clase, definida en
Configuración de muro cortina.
•Eliminar el marco
Nota: Eliminar un Marco solo es posible si los dos paneles a cada lado del Marco están
ambos en el mismo plano. Si los paneles no están en el mismo plano, primero debe eliminar
la línea de cuadrícula que corre entre ellos. En una superficie de Muro Cortina no plana, la
eliminación de la línea de la cuadrícula modifica la geometría del Muro Cortina para que los
paneles estén ahora en el mismo plano y el Marco se elimine junto con la línea de la
cuadrícula.
Un nuevo marco agregado puede ser independiente de la cuadrícula, pero el nuevo marco debe
dibujarse de modo que sus puntos finales coincidan con los marcos existentes.
1)Para agregar un Marco adicional, ingrese al modo de Edición de Muro Cortina.
3)Use el cuadro de información para definir el tipo de marco y la clase de marco cuyos
parámetros debe usar (por ejemplo, Mullion).
Para configurar los parámetros personalizados, abra la página Configuración del marco y
ajuste los parámetros según sea necesario. El cuadro de información ahora reflejará que la
configuración del marco es personalizada.
1)Asegúrese de estar en el modo de edición de muro cortina, con los marcos visibles.
4)Haga clic en la celda donde desea copiar el patrón de Marco. El patrón de marco está
duplicado.
Intersecciones de marco de muro cortina
Nota: Si bien un marco de muro cortina tiene un material de construcción, en este caso se
ignora la prioridad de intersección del material de construcción.
Las prioridades de trama están predefinidas para cada clase de trama en la configuración de
muro cortina.
Estos valores no son editables a nivel de las clases Frame. El control deslizante muestra los
niveles de intersección de los marcos integrados (de izquierda a derecha: Transom - 5; Mullion
- 10; Límite - 15).
Sin embargo, puede cambiar la prioridad de intersección de cualquier Marco seleccionado. En
el modo Edición de muro cortina, seleccione el Marco cuya prioridad de intersección desea
cambiar. Vaya a Configuración de selección de cuadros y ajuste el control deslizante al nivel
deseado. Cambiar el nivel de intersección del Marco, como al cambiar cualquier otro parámetro
de Marco, dará como resultado un Marco Personalizado.
Si los marcos de dos muros cortina adyacentes coinciden y se superponen, use este comando
para limpiar la unión. (Uno de los dos marcos superpuestos se transformará en un Marco de
esquina, y el otro se transformará en un Marco Invisible).
Seleccione ambos Muros Cortina y use Diseño> Modificar Muro Cortina> Crear Marcos
Comunes .
En el cuadro de diálogo que aparece, elija la orientación preferida para el marco común
(ingleteado o paralelo a un marco existente).
Para definir la disposición de las diferentes clases de paneles dentro de su Muro Cortina, use
la Página de Esquema de Configuración de Muro Cortina.
Las propiedades de las clases de paneles Principal y Distinto (tipo, superficie, ancho) se definen
en la Configuración del panel de muro cortina.
Ver Configuración del muro cortina: Configuración del panel (principal, distintivo).
La mayoría de sus paneles de muro cortina serán superficies acristaladas "fijas". Sin embargo,
puede insertar paneles de tipo objeto que sirvan como puertas o ventanas.
•Eliminar el panel
Tema relacionado:
Coloque uniones
Una unión de muro cortina es una estructura opcional que sirve para conectar paneles entre
sí, para soportar o (más a menudo) para sustituir los marcos, lo que da como resultado una
estructura más fluida y sin costuras que el marco tradicional. Las uniones solo se pueden
colocar en uno o ambos extremos de las líneas de la cuadrícula.
Mover las líneas de la cuadrícula (y, por lo tanto, mover los marcos visibles o invisibles) también
moverá la unión. Solo se puede agregar una unión a cada punto de la cuadrícula.
•Eliminar el cruce
Coloque uniones
Las uniones se pueden colocar una por una o automáticamente en cada intersección. Elija
cualquiera de estas opciones en Colocación de miembros en Configuración del sistema de
muro cortina.
Ver Configuración de muro cortina: Página del sistema: Panel de colocación de miembros.
Las uniones se colocan en el interior del muro cortina de forma predeterminada. Puede voltear
la unión al lado opuesto del muro cortina (use el botón Voltear en la Configuración de la
herramienta de unión o en el Cuadro de información).
3)Para usar la unión como un sustituto de los marcos: seleccione los marcos en el punto de
conexión del panel deseado y cámbielos al tipo "invisible".
Colocación de accesorios
Colocación de accesorios
En ARCHICAD, los accesorios se pueden colocar uno por uno, solo en el modo de edición de
muro cortina, utilizando la herramienta de accesorios. (No existe un método automático de
colocación de accesorios). Un accesorio se puede configurar en modo Edición con propiedades
personalizadas, pero también puede configurar Accesorios para usar la configuración de
accesorios a nivel del sistema desde la Configuración de muro cortina.
3)Use el Cuadro de información para definir el tipo de Accesorio y establezca la Clase para
decidir si las propiedades del Accesorio recién colocado deben estar vinculadas a la página
correspondiente de la Configuración del muro cortina (Accesorio del sistema) o no
(Personalizado).
4)Haga clic en un Marco o en un punto final de Marco: el punto final más cercano a su clic es el
punto de inicio Accesorio.
5)Arrastre el cursor y haga clic para determinar el punto final del accesorio.
6)Haga clic con el cursor del globo ocular para determinar la dirección del accesorio: fuera o
dentro del muro cortina.
•Voltee el accesorio hacia el lado opuesto del muro cortina (use el botón "Voltear" en la
configuración de la herramienta de accesorios o en el cuadro de información)
•Eliminar el accesorio
Establezca la visibilidad para facilitar su trabajo (por ejemplo, desactive la visibilidad de todo
excepto Accesorios, Marcos y el Esquema).
Un muro cortina puede unirse a uno o más muros. Si mueve o gira libremente el Muro Cortina,
entonces el muro conectado se estirará en consecuencia.
Unir un muro cortina a un muro puede ser útil para ajustar la geometría del muro a un muro
cortina inclinado.
1)Seleccione el (los) muro (s) y el Muro cortina. (Puede seleccionar cualquier número de muros,
pero solo un muro cortina).
2)Use el comando Diseño> Conectar> Unir muros a muro cortina ... o el mismo comando del
menú contextual.
3)La pared (s) de Ingreso al muro cortina aparece el cuadro de diálogo. Use este cuadro de
diálogo para especificar el punto de conexión exacto de los muros al Muro Cortina.
Vea los detalles a continuación en: Cuadro de diálogo Unir muro a muro cortina.
5)Los globo ocular aparece cursor: haga clic para definir qué extremo de la pared en la que
desea unirse a la pared de cortina. A medida que mueve el cursor hacia cualquier extremo
del muro, aparece una flecha doble en el muro, para indicar que este es el final al que se
unirá si hace clic ahora.
•Únase al grosor del muro cortina : esta es la opción predeterminada. Estos valores de
desplazamiento interior y exterior totalizan el espesor nominal del muro cortina, tal como
se define en la configuración del sistema de muro cortina de geometría y panel de
posicionamiento. En nuestro ejemplo, el espesor nominal se establece en 400.
•El valor Exterior : define el punto en el que los muros que provienen de la dirección "Exterior"
del Muro Cortina se unirán a este Muro Cortina.
•El valor Interior : define el punto en el que los muros que provienen de la dirección "Interior"
del Muro Cortina se unirán a este Muro Cortina.
Los puntos de unión del muro interior y exterior se expresan como desplazamientos de la
superficie base , como se muestra en el cuadro de diálogo "Unir muro a muro cortina".
A los efectos de compensar los muros unidos de este Muro Cortina, la porción "Interior" de este
Espesor Nominal es igual al desplazamiento del Panel desde la Superficie de Referencia (en
nuestro ejemplo, 250); la porción "Exterior" es lo que queda del espesor nominal (en nuestro
ejemplo, 150).
•Desplazamiento personalizado: haga clic aquí para detener la unión de muros en puntos que
no sean el grosor nominal del Muro Cortina. Luego ingrese los valores para
el desplazamiento desde la Superficie Base del Muro Cortina a los puntos de conexión del
muro Exterior e Interior.
Un muro unido a un Muro Cortina se asocia al lugar en el que su extremo de unión se cruza
con la superficie del Muro Cortina.
Los elementos seleccionados que participan en una unión entre un Muro Cortina y Muros se
muestran con un "agarre". Haga clic en el control para ver una lista de las Conexiones (incluidas
las Operaciones sólidas y Recortes, así como los Muros / Muros cortina unidos) que involucran
el elemento seleccionado. Use esta lista para administrar estas relaciones.
Para más información, ver Administrar conexiones de elementos.
Las zonas adyacentes se extienden hasta el grosor nominal del muro cortina, como se define
en el campo Espesor nominal de la configuración del sistema de muro cortina (geometría y
panel de posicionamiento).
Al igual que con los muros y las columnas, tiene varias opciones para definir cómo calcular
Muros cortina que están delimitados por zonas o que sirven como límite de zona. Use la
ventana emergente Relación con zonas en el Panel de ubicación de miembros de Configuración
de muro cortina para definir cómo calcular estas Zonas.
Una forma de conectar con precisión dos muros cortina es hacer que se crucen, luego separar
las partes "adicionales", utilizando el comando Diseño> Modificar muro cortina> Dividir muro
cortina .
Este comando solo funciona para dividir uno o más Muros Cortina con otro Muro Cortina. Está
disponible en cualquier ventana de modelo (pero no en el modo Edición de muro cortina). Es
análogo al comando Editar> Reformar> Dividir , que funciona en otros elementos de
ARCHICAD.
Use Diseño> Modificar muro cortina> Dividir muro cortina , o el mismo comando desde el
menú contextual.
Ahora puede eliminar el que no necesita, y los muros cortina restantes se unen exactamente.
Repita el proceso para dividir, luego elimine la parte sobresaliente del Muro Cortina recto.
En este ejemplo, tenemos un Muro Cortina inclinado colocado entre dos muros rectos, que
sobresalen del Muro Cortina.
Los valores de conexión predeterminados suponen que desea que los muros se unan con el
grosor nominal del Muro Cortina.
5)Haga clic con el cursor del ojo en el extremo cercano de cualquiera de los muros (este es el
extremo del muro al que desea unir el Muro Cortina). (La doble flecha temporal lo ayuda a
identificar el extremo correcto de la pared).
La unión de la pared tiene lugar. Los muros se recortan a lo largo del interior del Muro Cortina,
en la ubicación predeterminada (en nuestro caso, desplazados de la Superficie Base por 250
mm en la dirección "interior").
Vea de cerca el punto de conexión: el muro se encuentra con el interior del Muro Cortina en su
grosor nominal: exactamente donde comienza el Marco de Límite.
Es posible que desee una geometría diferente para esta conexión de pared. Suponga que desea
que el muro se una en el límite exterior del Muro Cortina. Debe volver a hacer el proceso Unirse
al muro cortina.
1)Seleccione los muros y el muro cortina nuevamente.
2)Use el comando Diseño> Conectar> Unir muro (s) a muro cortina nuevamente para abrir
el cuadro de diálogo Unir muro a muro cortina , donde puede ajustar el desplazamiento de
la conexión a un valor personalizado:
3)Dado que el muro proviene del interior del Muro Cortina, es el valor Interior el que
ajustará. Si desea que la pared para ir más allá de la superficie de base, como en este caso,
debe introducir un número negativo.
Ingrese -50, de modo que el muro que viene del interior cruce la Superficie Base (en 0) y
continúe otros 50 mm, deteniéndose exactamente en el grosor del ancho del Muro Cortina
en el lado lejano (el exterior).
5)Ver el resultado en 3D. Ahora el muro de conexión está alineado con la cara exterior del
muro cortina.
Muro cortina de rotación libre
Puede girar libremente un Muro Cortina seleccionado en la ventana 3D o Sección / Elevación /
Elevación Interior.
2)Haga clic para ingresar al punto de rotación o defina un eje de rotación: haga clic en un borde
o haga clic y arrastre para definir el eje con dos puntos.
Configuración del muro cortina: Página del sistema: Panel de Geometría y Posicionamiento
Espesor nominal: ingrese el espesor nominal del muro cortina. Esta es la distancia desde la
superficie de referencia hasta el lado opuesto teórico del muro cortina, según lo definido por
usted. El valor de espesor nominal lo utilizan los elementos conectados al muro cortina:
•Los muros de conexión también se extenderán, por defecto, al grosor nominal del muro
cortina.
Material de construcción del marco: haga clic para seleccionar un material de construcción para
el marco.
Material de construcción del panel: haga clic para seleccionar un material de construcción para
el panel.
Nota: Si bien un marco o panel de muro cortina tiene un material de construcción, se ignora
la prioridad de intersección del material de construcción.
El resto de los controles en este panel solo se pueden editar en la Configuración de selección
de muro cortina para un muro cortina seleccionado. (Para definir estos valores al colocar un
nuevo muro cortina, utilizará el cuadro de diálogo Colocar muro cortina que aparece cuando
comienza a dibujar el muro cortina).
•Altura base relativa / Elevación inferior al nivel de referencia = Altura del punto más bajo del
Muro Cortina (Relativo a la historia del hogar y al nivel de referencia)
•Desplazamiento de la línea de referencia desde el borde inferior (medido en el plano del muro
cortina, en la dirección de extrusión
Historia casera: elija una historia casera para este muro cortina.
La línea de referencia del Muro Cortina está físicamente vinculada a su Home Story. Si más
tarde modifica la posición de la historia casera (por ejemplo, redefine el nivel del piso), el muro
cortina cambiará su posición.
Si cambia la elevación de un elemento para que su línea de referencia se mueva a una historia
diferente, tiene la opción de hacer que la Historia casera cambie para que coincida con la nueva
ubicación del elemento:
Configuración del muro cortina: Página del sistema: Desplazamiento al panel de superficie de
referencia
Utilice estos controles (los cuatro campos editables) y consulte la imagen para definir
Los cuatro valores de desplazamiento editables aquí están interrelacionados; cambiar uno
cambiará todo el resto.
Las profundidades de cuadro de cada una de las tres clases de cuadro se definen en las páginas
de Marco de la configuración de Muro Cortina, y no se pueden editar aquí.
Configuración del muro cortina: Página del sistema: Plano de planta y panel de sección
Use estos controles para definir la apariencia del Muro Cortina: su Pantalla de Planta; sus
elementos de corte (apariencia de marcos cortados y paneles cortados); y sus esquemas.
Mostrar en historias: elija una opción para definir qué historias mostrarán el muro.
•Todas las historias relevantes: se mostrará un muro cortina de varios pisos y se podrá editar
en todas las historias que se crucen. Los muros cortina de varios pisos se unirán
correctamente con otros elementos en todas las historias donde está presente el muro
cortina de varios pisos.
•Home Story Only: este muro cortina se mostrará solo en su Home Story.
Pantalla de planta
Nota: La opción simbólica para la visualización del plano de planta se recomienda para
muros cortina verticales regulares. Para otras geometrías, las opciones proyectadas
funcionarán mejor.
•Proyectado con la parte superior : muestra la parte cortada del modelo 3D del muro cortina
(es decir, tal como se corta al nivel del plano de corte del plano de la planta), más la parte
superior del muro cortina (la parte superior del plano de corte del plano de la planta) y su
corte sin cortar (hacia abajo ) parte.
•Proyectado: muestra parte cortada del modelo 3D del muro cortina, más su parte sin cortar
(hacia abajo).
•Solo corte: muestra solo la parte cortada, tal como la cortó el Plano de corte del plano de piso.
•Simbólico con sobrecarga: los elementos de marco y panel se representan mediante una
visualización simbólica. Muestra parte cortada del modelo 3D del muro cortina (es decir,
como corte al nivel del plano de corte del plano de la planta), más la parte superior del muro
cortina (la parte superior del plano de corte del plano de la planta) y su parte sin cortar
(hacia abajo).
En el modo Simbólico con Sobrecarga, solo se muestran las líneas centrales del Marco.
•Solo contornos: todo el contorno del Muro Cortina más las líneas centrales del Marco se
muestran utilizando atributos sin cortar.
•Overhead All: todo el contorno del Muro Cortina más las líneas centrales del Marco se
muestran usando atributos de arriba.
•al rango del plano del piso: elija mostrar el muro cortina en una variedad de historias (la
historia actual, más un número dado de historias arriba y abajo).
Si elige esta opción, puede establecer el rango deseado (es decir, la cantidad de pisos en los
que se mostrará este Muro Cortina en cualquier dirección) en la Configuración del plano de
corte del plano del piso .
•Límite absoluto de visualización: establezca un límite inferior fijo (por defecto, este es el
Proyecto Cero), luego muestre todas las partes del Muro Cortina por encima de este límite.
Si elige esta opción, vaya a Configuración del plano de corte del plano del piso para
establecer el Límite absoluto de visualización.
Para más detalles, ver Cuadro de diálogo Configuración del plano de corte del plano de planta.
Elementos de corte
Anular atributos del tipo de marco: si está utilizando un marco de tipo GDL: puede marcar esta
casilla para anular los atributos definidos en el objeto GDL, utilizando los dos controles a
continuación. (Si su marco no es un objeto GDL, se utilizará la siguiente configuración de línea
/ lápiz en cualquier caso).
Líneas de corte del marco: haga clic para seleccionar un tipo de línea para las líneas de corte
del marco.
Rotuladores de línea de corte de marco: haga clic para seleccionar un rotulador para las líneas
de corte de marco.
Anular atributos del tipo de panel: si está utilizando un panel de tipo GDL: puede marcar esta
casilla para anular los atributos definidos en el objeto GDL, utilizando los controles a
continuación. (Si su panel no es un objeto GDL, se utilizará la siguiente configuración de línea /
lápiz en cualquier caso).
Líneas de corte del panel: haga clic para seleccionar un tipo de línea para las líneas de corte del
panel.
Rotuladores de línea de corte del panel: haga clic para seleccionar un rotulador para el tipo de
línea utilizado en las superficies de corte del panel.
Anular plumas de relleno de corte: si es necesario, anule las plumas de primer plano / fondo
de relleno de este elemento (definido de forma predeterminada en el Material de
construcción). Para hacerlo, elija Primer plano, Fondo o Ambos en la ventana emergente Anular
plumas de relleno de corte para acceder a los controles respectivos.
Esquemas
Líneas sin cortar: haga clic para seleccionar un tipo de línea para las líneas sin cortar del muro
cortina.
Rotuladores de línea sin cortar: haga clic para seleccionar un Rotulador para las líneas sin cortar
del muro cortina.
Líneas aéreas: haga clic para seleccionar un tipo de línea para las líneas aéreas del muro
cortina.
Rotuladores de líneas aéreas: haga clic para seleccionar un rotulador para las líneas aéreas del
muro cortina.
Use los controles de este panel para definir cómo colocar uniones en su muro cortina, la
dirección de los marcos de parteluz y dónde debe colocarse el marco de límites en relación con
la cuadrícula.
Nota: La cuadrícula Muro cortina se define como parte del Esquema, en la página Esquema
de este cuadro de diálogo.
Coloque uniones
Haga clic en Uno por uno para colocar uniones individualmente con la herramienta de
unión. (Las uniones individuales se pueden colocar solo en modo Edición, después de haber
colocado y seleccionado un Muro Cortina).
Haga clic en En todos los puntos de la cuadrícula para colocar un cruce en todos los puntos
de la cuadrícula cuando se crea el muro cortina, o en todos los puntos de la cuadrícula de un
muro cortina seleccionado.
•Un objeto de unión válido se define en la página de unión de la configuración de muro cortina.
El marco del límite se coloca a lo largo del borde de la cuadrícula, es decir, a lo largo del límite
del muro cortina.
De forma predeterminada, el Marco de límites se coloca de modo que la línea central del marco
coincida con la línea de la cuadrícula ( Centro en el límite ).
•Haga clic dentro de los límites para colocar el marco de límites de modo que esté dentro de la
línea de la cuadrícula de límites.
•Haga clic en Fuera del límite para colocar el Marco del límite de modo que se alinee con el
exterior de la línea de la cuadrícula de límites.
Defina los marcos Mullion para que coincidan con Columnas o Filas de la cuadrícula. (Los
marcos del espejo de popa se asociarán con la otra dirección).
Haga clic en este campo para definir la relación del muro cortina con las zonas.
•Límite de zona : esta opción significa que un muro cortina ubicado dentro de una zona no se
incluirá en el área de la zona. En todos los casos, incluidos los Muros Cortina inclinados, el
límite de la zona se dibuja en la base del Muro Cortina. Los elementos de varios pisos en el
modo de visualización automática pueden servir como límites de zona en cualquier historia
en la que existan, no solo en su Historia local.
•Reducir el área de la zona solamente significa que la zona 2D abarcará el muro cortina, pero
el área del muro cortina no se incluirá en el área de la zona. (El volumen de la zona, sin
embargo, incluirá el muro cortina).
•Restar de zonas significa que al calcular el volumen 3D de la zona, el volumen no incluirá el
volumen de ningún muro cortina ubicado dentro de la zona.
•Sin efecto en las zonas significa que el muro cortina no tiene ningún efecto en la zona; El área
de la zona y el volumen incluirán el área cubierta por el Muro Cortina.
