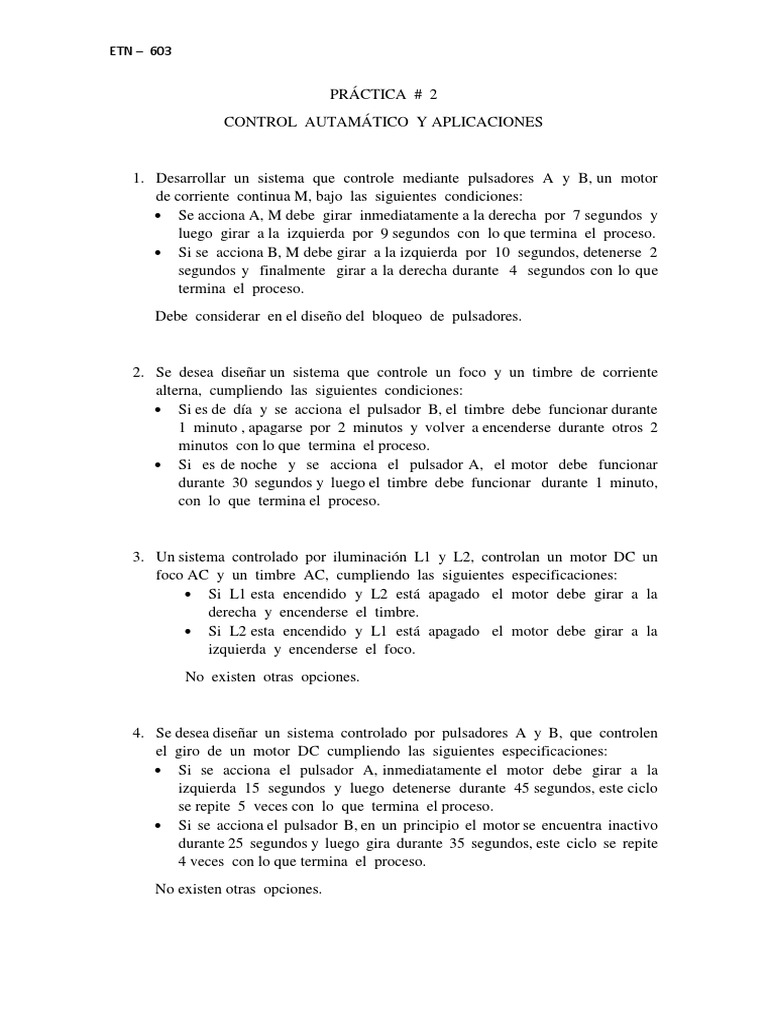

ETN – 603

PRÁCTICA # 2
CONTROL AUTAMÁTICO Y APLICACIONES

1. Desarrollar un sistema que controle mediante pulsadores A y B, un motor

de corriente continua M, bajo las siguientes condiciones:
 Se acciona A, M debe girar inmediatamente a la derecha por 7 segundos y
luego girar a la izquierda por 9 segundos con lo que termina el proceso.
 Si se acciona B, M debe girar a la izquierda por 10 segundos, detenerse 2
segundos y finalmente girar a la derecha durante 4 segundos con lo que
termina el proceso.
Debe considerar en el diseño del bloqueo de pulsadores.

2. Se desea diseñar un sistema que controle un foco y un timbre de corriente

alterna, cumpliendo las siguientes condiciones:
 Si es de día y se acciona el pulsador B, el timbre debe funcionar durante
1 minuto , apagarse por 2 minutos y volver a encenderse durante otros 2
minutos con lo que termina el proceso.
 Si es de noche y se acciona el pulsador A, el motor debe funcionar
durante 30 segundos y luego el timbre debe funcionar durante 1 minuto,
con lo que termina el proceso.

3. Un sistema controlado por iluminación L1 y L2, controlan un motor DC un

foco AC y un timbre AC, cumpliendo las siguientes especificaciones:
 Si L1 esta encendido y L2 está apagado el motor debe girar a la
derecha y encenderse el timbre.
 Si L2 esta encendido y L1 está apagado el motor debe girar a la
izquierda y encenderse el foco.
No existen otras opciones.

4. Se desea diseñar un sistema controlado por pulsadores A y B, que controlen

el giro de un motor DC cumpliendo las siguientes especificaciones:
 Si se acciona el pulsador A, inmediatamente el motor debe girar a la
izquierda 15 segundos y luego detenerse durante 45 segundos, este ciclo
se repite 5 veces con lo que termina el proceso.
 Si se acciona el pulsador B, en un principio el motor se encuentra inactivo
durante 25 segundos y luego gira durante 35 segundos, este ciclo se repite
4 veces con lo que termina el proceso.
No existen otras opciones.
ETN – 603

5. Desarrollar un sistema de control, para que un ventilador de corriente alterna

funcione cuando la temperatura ambiente está entre los 10°C y 50°C, y si la
temperatura se encuentra menor a los 10°C que se active un calefactor de
corriente directa. Diseñar con termistores NTC o PTC según considere
conveniente.

6. Desarrollar un sistema sobre la base de dos pulsadores P1 y P2 , dos

fotocélulas S1 y S2 para controlar un motor DC, un foco AC que cumpla las
siguiente condiciones:
 Si S1 está iluminado, S2 sin iluminación y se acciona P1, el motor debe
girar a la derecha y activarse el foco durante 20 minutos con lo que
termina el proceso.
 Si S1 no está iluminado, S2 está iluminado y se acciona P2, el motor
debe girar a la izquierda y activarse un timbre durante 10 minutos con
lo que termina el proceso.

NOTA:
Esta práctica debe ser entregada hasta el día lunes 2 junio.
