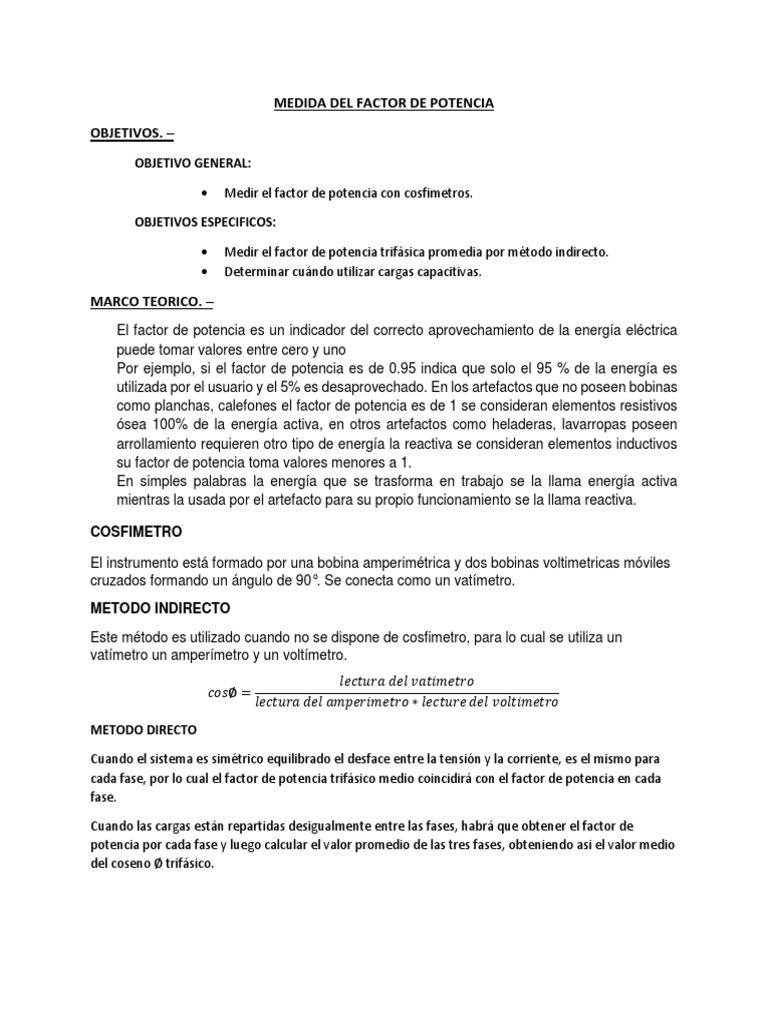

MEDIDA DEL FACTOR DE POTENCIA

OBJETIVOS. –
OBJETIVO GENERAL:

 Medir el factor de potencia con cosfimetros.

OBJETIVOS ESPECIFICOS:

 Medir el factor de potencia trifásica promedia por método indirecto.

 Determinar cuándo utilizar cargas capacitivas.

MARCO TEORICO. –
El factor de potencia es un indicador del correcto aprovechamiento de la energía eléctrica
puede tomar valores entre cero y uno
Por ejemplo, si el factor de potencia es de 0.95 indica que solo el 95 % de la energía es
utilizada por el usuario y el 5% es desaprovechado. En los artefactos que no poseen bobinas
como planchas, calefones el factor de potencia es de 1 se consideran elementos resistivos
ósea 100% de la energía activa, en otros artefactos como heladeras, lavarropas poseen
arrollamiento requieren otro tipo de energía la reactiva se consideran elementos inductivos
su factor de potencia toma valores menores a 1.
En simples palabras la energía que se trasforma en trabajo se la llama energía activa
mientras la usada por el artefacto para su propio funcionamiento se la llama reactiva.

COSFIMETRO

El instrumento está formado por una bobina amperimétrica y dos bobinas voltimetricas móviles
cruzados formando un ángulo de 90°. Se conecta como un vatímetro.
METODO INDIRECTO
Este método es utilizado cuando no se dispone de cosfimetro, para lo cual se utiliza un
vatímetro un amperímetro y un voltímetro.
𝑙𝑒𝑐𝑡𝑢𝑟𝑎 𝑑𝑒𝑙 𝑣𝑎𝑡𝑖𝑚𝑒𝑡𝑟𝑜
𝑐𝑜𝑠∅ =
𝑙𝑒𝑐𝑡𝑢𝑟𝑎 𝑑𝑒𝑙 𝑎𝑚𝑝𝑒𝑟𝑖𝑚𝑒𝑡𝑟𝑜 ∗ 𝑙𝑒𝑐𝑡𝑢𝑟𝑒 𝑑𝑒𝑙 𝑣𝑜𝑙𝑡𝑖𝑚𝑒𝑡𝑟𝑜
METODO DIRECTO

Cuando el sistema es simétrico equilibrado el desface entre la tensión y la corriente, es el mismo para
cada fase, por lo cual el factor de potencia trifásico medio coincidirá con el factor de potencia en cada
fase.

Cuando las cargas están repartidas desigualmente entre las fases, habrá que obtener el factor de
potencia por cada fase y luego calcular el valor promedio de las tres fases, obteniendo asi el valor medio
del coseno ∅ trifásico.
EQUIPOS Y/O MATERIAL A UTILIZAR:
 Cosfimetros.
 Vatímetros.
 Voltimetro.
 Amperímetro.
 Resistencias monofacicas.
 Conectores requeridos.

CIRCUITOS:
Circuito unifilar:

COS F
L1

Caso 1: EQUILIBRADO
Caso 2: DESEQUILIBRADO

N PE

L2
L3
COS F

FIGURA N°1
COS F

L1
A W

Caso 1: R
V Caso 2: R-L

N PE

L2
L3

La conexion de los equipos de medida se debe realizar para las tres fases
FIGURA N°2
 Circuito esquemático:

Fuente
estrella

Inductor

MEDICION. –
Tabla de medición

FACTOR DE FACTOR DE
FP por fase FP por fase con
FP= factor POTENCIA POTENCIA
con carga carga
de potencia TRFACICA TRFACICA
equilibrada desequilibrada
EQUILIBRADA DESEQUILIBRADA
METODO DIRECTO
COS Φ 1 0.85
COS Φ 1 0.97 1 0.93
COS Φ 1 0.98
METTODO INDIRECTO
I [A] 0.86 [A] 0.71 [A]
V [V] 222 [V] 221 [V] 1.01 0.85
W [Watt] 193 [W] 134 [W]
CUESTIONARIO. –
a) Compare los valores de factores de potencia con los dos métodos experimentados, si
existe diferencia explique por qué.
R. – como se puede ver en la tabla de medición del laboratorio, si existe una leve variación esto
podría ser más que todo por las condiciones de laboratorio como resistencias internas y no así
de los circuitos trabajados.
b) En sistemas trifásicos con carga equilibrado y desequilibrado, ¿Qué valor
corresponderá a cada caso? Explique con precisión.
R. – Los valores de potencia en equilibrada son similares para cada carga y en desequilibrada
varía considerablemente una respecto a otra del mismo sistema.

c) En una carga puramente inductiva desequilibrada, ¿Cuál será el valor del factor de
potencia? Explique si la corriente estará retrasada o adelantada con respecto a la
tensión.

R. –El ángulo será 90º por ende el factor de potencia será 0 además la corriente se retrasa con
respecto a la tensión.

d) En que casos y por que se utiliza cargas capacitivas.

R. – Se usa para corregir el factor de potencia haciendo que este se acerque hacia 1, en Bolivia
el factor de potencia no puede estar por debajo de 0,9.

CONCLUCIONES. –

Se realizo correctamente la medición del factor de potencia en cargas puramente resistiva y

cargas resistivas inductivas, se pudo comprobar en esta practica que el factor de potencia en
una carga puramente resistiva es 1 y en una carga resistiva inductiva es distinto valor de 1 por
el desface que hay entre la corriente y el voltaje.

A la hora de realizar la practica se tomo valores distintos en el inductor, ya que en ciertos valores
no daban, se recomienda hacer un mantenimiento a los equipos de los laboratorios, ya que a la
hora de realizar los laboratorios no halla percances.
 UNIVERSIDAD MAYOR DE SAN SIMON
FACULTAD DE CIENCIAS Y TECNOLOGIA
LABORATORIO DE CIRCUITOS ELECTRICOS 3

Practica Nº 7

MEDIDA DEL FACTOR DE POTENCIA

Integrantes:

 Airoja Mamani Franz Willy.

 Pari Lovera Marco Antonio

 Flores Bautista Edzon Ramiro

Docente: Ing. Gerardo Guzmán Alanes
Fecha de entrega: 16/05/19
Horario: jueves 14:15-16:30

Cochabamba-Bolivia
