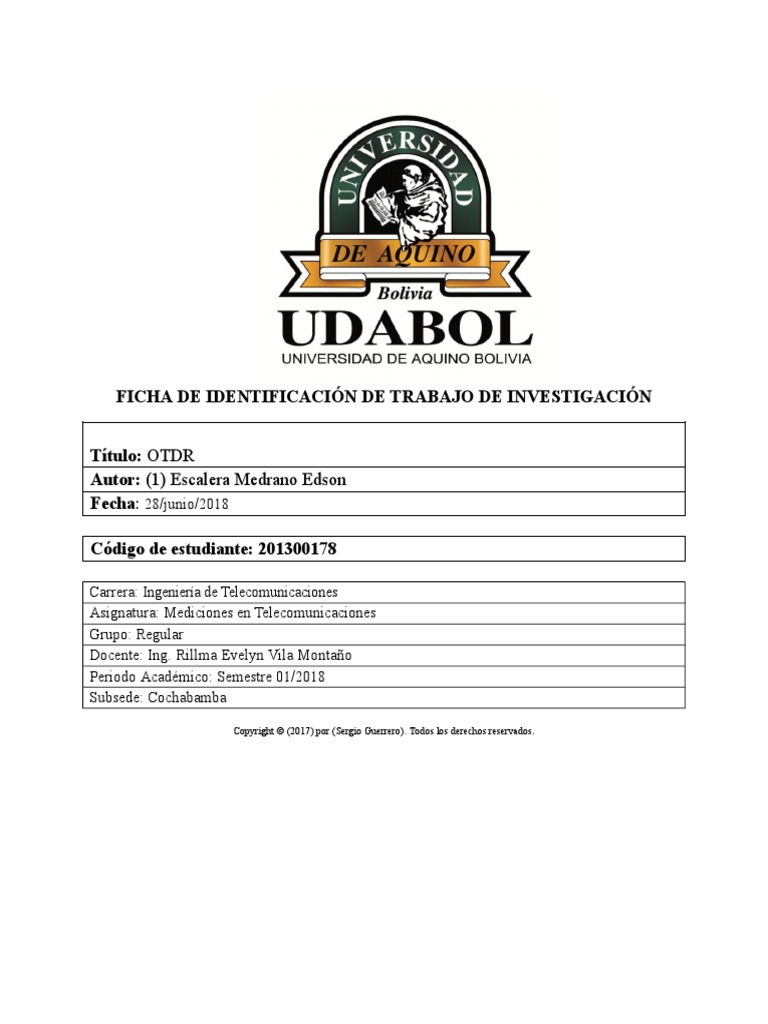

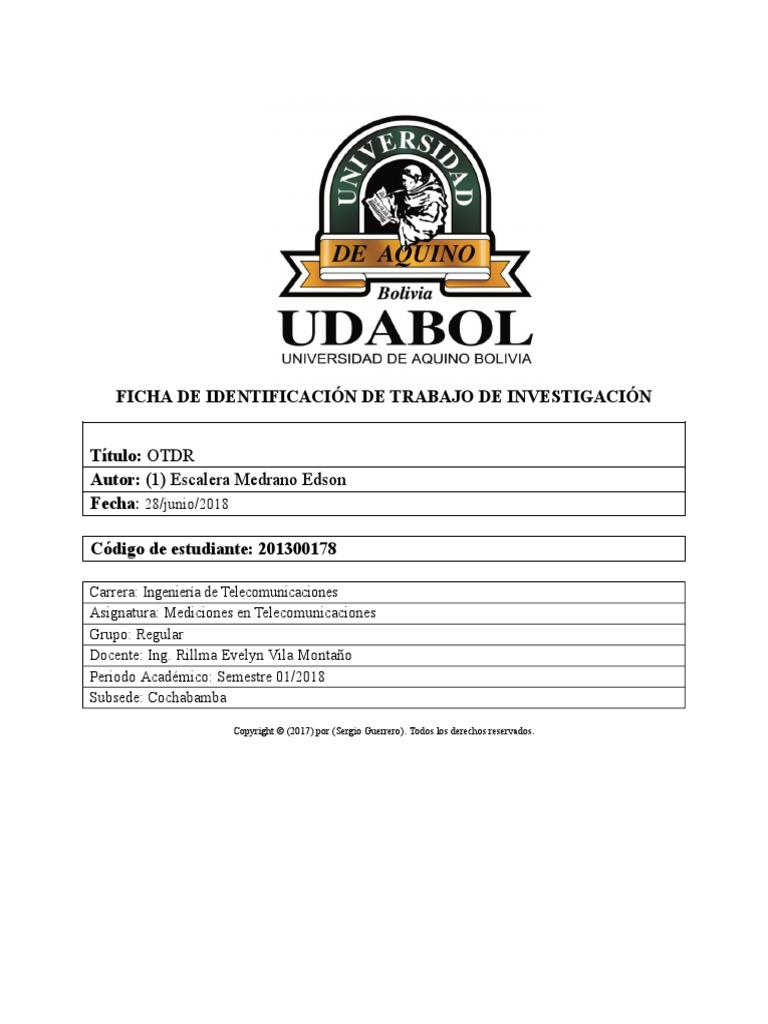

FICHA DE IDENTIFICACIÓN DE TRABAJO DE INVESTIGACIÓN
Título: OTDR
Autor: (1) Escalera Medrano Edson
Fecha: 28/junio/2018
Código de estudiante: 201300178
Carrera: Ingeniería de Telecomunicaciones

Asignatura: Mediciones en Telecomunicaciones
Grupo: Regular
Docente: Ing. Rillma Evelyn Vila Montaño
Periodo Académico: Semestre 01/2018
Subsede: Cochabamba
Copyright © (2017) por (Sergio Guerrero). Todos los derechos reservados.

Tíítulo: OTRD
Autor: EDSON ESCALERA MEDRANO
RESUMEN:
OTDR, el nombre completo de que es tiempo óptico Reflectómetro de dominio, es un equipo de

precisión optoelectrónica integrada de fibra óptica de prueba que produce por el uso de la retro
dispersión durante la dispersión de Rayleigh y de Fresnel que se refleja en la transmisión óptica.
OTDR del probador son ampliamente utilizados para el mantenimiento de cable óptico y la
construcción, y que puede ser utilizado para la evaluación de la longitud del cable de fibra, la
medición de la transmisión óptica y la atenuación de derivación, la detección de la ubicación de la
falla de los enlaces de fibra, etc
Palabras clave: OTDR, conexión, fibra óptica, empalme, señal.
ABSTRACT: (Ejemplo traducido con Google Translate)
OTDR, the full name of which is Time Optical Domain Reflectometer, is a precision optoelectronic
integrated fiber optic test equipment that produces by the use of backscattering during Rayleigh
scattering and Fresnel that is reflected in optical transmission. OTDR tester are widely used for
optical cable maintenance and construction, and it can be used for the evaluation of fiber cable
length, measurement of optical transmission and derivation attenuation, detection of the location of
the failure of fiber links, etc.
Key words: OTDR, connection, fiber optics, splicing, signal.
Asignatura: Mediciones en telecomunicaciones – Grupo Regular 2

Carrera: Ingenieríía de Telecomunicaciones
Tíítulo: OTRD
Autor: EDSON ESCALERA MEDRANO
CONTENIDO
CAPÍTULO I: INTRODUCCIÓN...................................................................................................................5
CAPÍTULO II: OBJETIVOS DEL PROYECTO.............................................................................................5
1. OBJETIVO GENERAL.......................................................................................................................5
2. OBJETIVOS ESPECÍFICOS:..............................................................................................................5
CAPÍTULO III: MARCO TEÓRICO..............................................................................................................6
1. FIBRA OPTICA....................................................................................................................................6
2. ¿QUÉ ES OTDR?.................................................................................................................................8
3. COMO FUNCIONA UN OTDR............................................................................................................9
4. PARAMETROS FUNDAMENTALES DEL OTDR...........................................................................10
4.1. El rango dinamico...........................................................................................................................11
4.2. El rango de medición......................................................................................................................11
4.3. La zona muerta por evento..............................................................................................................12
4.4. La zona muerta por atenuación.......................................................................................................13
4.5. Reflexiones fantasmas.....................................................................................................................13
5. PERDIDAS EN FIBRA OPTICA.....................................................................................................14
6. MEDICIONES CON OTDR...............................................................................................................15
6.1. Bobina de lanzamiento...................................................................................................................15
6.2. Mediciones de longitud de una bobina pervio a una instalacion......................................................16
6.3. Medicion de atenuacion lineal........................................................................................................16
6.4. Mediciones punto a punto...............................................................................................................17
6.5. Medicion de la atenuacion total del enlace......................................................................................17
CAPÍTULO VI: CONCLUSIÓN...................................................................................................................18
CAPÍTULO VII: RECOMENDACIONES....................................................................................................18
BIBLIOGRAFÍA...........................................................................................................................................19

Tíítulo: OTDR
Autor: ESCALERA MEDRANO EDSON,
ÍNDICE DE FIGURAS
FIGURA 1 : Fibra optica.........................................................................................................................6
FIGURA 2 : Como funciona la fibra.......................................................................................................6
FIGURA 3 : OTDR.................................................................................................................................8
FIGURA 4 : Funcionamiento basico de un OTDR................................................................................10
FIGURA 5 : El rango dinamico.............................................................................................................11
FIGURA 6 : El rango de medición........................................................................................................11
FIGURA 8 : La zona muerta por evento...............................................................................................12
FIGURA 9 : La zona muerta por atenuación.........................................................................................13
FIGURA 10 : Reflexiones fantasmas.....................................................................................................13
FIGURA 11 : Perdidas en fibra optica...................................................................................................14
FIGURA 12 : Bobina de lanzamiento....................................................................................................15
FIGURA 13 : Mediciones de longitud de una bobina pervio a una instalacion.....................................16
FIGURA 14 : Medicion de atenuacion lineal........................................................................................16
FIGURA15 : Mediciones punto a punto...............................................................................................17
FIGURA 16 : Medicion de la atenuacion total del enlace......................................................................17

Tíítulo: OTDR
Autor: Edson Escalera Medrano
CAPÍTULO I: INTRODUCCIÓN
Desde el comienzo de su existencia el ser humano, siempre ha necesitado una manera cómoda,
rápida y fiable de transmitir información, pasando desde las señales de humo a otros sistemas más
sofisticados que permiten comunicarse en tiempo real y a grandes distancias, sin necesitar por ello
una gran infraestructura. La fibra óptica es un medio de transmisión empleado habitualmente en
redes de datos, se trata de un hilo muy fino de material transparente, vidrio o materiales plásticos,
por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda
completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por
encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser
un diodo láser o un LED (Light emitting diode). Las fibras se utilizan ampliamente en
telecomunicaciones, ya que permiten enviar gran cantidad de datos a largas distancias, con
velocidades similares a las de radio o cable. Son el medio de transmisión por excelencia al ser
inmune a las interferencias electromagnéticas. También se utilizan para redes locales, en donde se
necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión. Como en todo
sistema de comunicaciones será necesario desarrollar dispositivos que ayuden a la localización de
posibles fallos o averías y que ayuden en el mantenimiento de los sistemas de fibra óptica. Esta
función la cumple el OTDR (Optical Time Domain Reflectometer), un instrumento que emite
pulsos de luz a la longitud de onda deseada, para después medir sus “ecos” o el tiempo que tarda en
recibir una reflexión a lo largo de la fibra óptica.
CAPÍTULO II: OBJETIVOS DEL PROYECTO
1. OBJETIVO GENERAL
Aprender los conceptos y funcionamiento de un OTDR
2. OBJETIVOS ESPECÍFICOS:

Tíítulo: OTDR
1. Aprender para que sirve un OTDR

2. Conocer los diferentes parámetros del OTDR
3. Saber que es una fibra óptica
CAPÍTULO III: MARCO TEÓRICO

Antes de hablar de OTDR hablaremos y daremos un concepto claro de lo que es la fibra óptica
1. FIBRA OPTICA
La fibra óptica es un medio de transmisión de señales de comunicación que se basa en un material

transparente y muy fino (vidrio, materiales plásticos, etc.) por cuyo interior circula la información
en forma de luz, es decir en la parte del espectro electromagnético correspondiente a las
frecuencias ópticas. Los datos se transmiten mediante pulsos de luz emitidos por un láser o por un
dispositivo LED (Light Emitting Diode) y, aplicando las leyes de la óptica, se hace que esos pulsos
circulen por el núcleo de la fibra de forma que no atraviesen el revestimiento, sino que se reflejen y
sigan avanzando.
Figura 1 : Fibra Optica

Fuente: http://gametelecomunicaciones.com/en-que-consiste-realmente-la-fibra-optica/

Tíítulo: OTDR
 COMO FUNCIONA
Su funcionamiento es muy diferente al habitual. No transmite electricidad, sino pulsos de luz. Estos
pulsos, proporcionados mediante un diodo o laser, se transmiten por el interior de los finos hilos de
vidrio, y se interpretan como datos. Esto se debe a que el ángulo de reflexión está por encima del
ángulo límite de reflexión total, y que el revestimiento tiene un índice de refracción menor que el
del núcleo, lo que evita que el haz de luz salga del hilo.
Basa su funcionamiento en las propiedades de refracción y reflexión que posee la luz cuando
atraviesa un medio. La fibra óptica está fabricada para que el haz de luz enviada se reflecte
totalmente a lo largo de todo el filamento con el objetivo de conseguir transmitirlo sin pérdidas
producidas por la refracción.
La estructura del cable hace que la luz permanezca. Está divido y formado por tres elementos:
 Núcleo: Medio por donde viaja la luz.
 Revestimiento: Medio que hace de pared y evita que se escape el pulso luminoso debido a
que está compuesto por un cristal diferente al del núcleo. Contiene diversas hebras delgadas
de cristal o plástico (pueden ser pocas hebras o incluso cientos de ellas).
 Recubrimiento: Medios de protección del cable
Figura 2 : Como funciona la fibra optica

Fuente: http://neo.lcc.uma.es/evirtual/cdd/tutorial/fisico/fibra.html

Tíítulo: OTDR
Una vez ya aclarado el concepto de Fibra Optica entraremos a lo q es el OTDR
2. ¿QUÉ ES OTDR?
El REFLECTOMETRO OPTICO EN EL DOMINIO DEL TIEMPO (De aquí en adelante llamado,
OTDR) es un instrumento de medición que sirve para probar fibras y enlaces de medio / largo
alcance. Provee información sobre la REFLEXION, ATENUACION, y en general, las pérdidas o
defectos a lo largo de la fibra. Las condiciones ambientales (humedad, temperatura, sobrecarga
física, etc.) también influyen en el rendimiento en la fibra óptica al transportar las señales en forma
de luz. Las pérdidas (empalmes / conectores defectuosos / reflactancias / discontinuidades en la
consistencia de la fibra / etc.), y especialmente la atenuación. Influyen en gran medida en la calidad
de la transmisión.
Un OTDR es un reflectómetro óptico en el dominio tiempo. Es un instrumento de medición que
envía pulsos de luz, a la longitud de onda deseada, para luego medir sus “ecos”, o el tiempo que
tarda en recibir una reflexión producida a lo largo de la FO. Estos resultados, luego de ser
promediadas las muestras tomadas, se grafican en una pantalla donde se muestra el nivel de señal
en función de la distancia. Luego se podrán medir atenuaciones de los diferentes tramos,
atenuación de empalmes y conectores, atenuación entre dos puntos, etc. El OTDR aprovecha los
fenómenos presentes en la F.O. para analizar y entregar un resumen detallado de la situación.
Figura 3 : OTDR (Reflectometro optico en el dominio del tiempo)

Fuente: http://neo.lcc.uma.es/evirtual/cdd/tutorial/fisico/fibra.html
Tíítulo: OTDR
3. COMO FUNCIONA UN OTDR
El OTDR actúa de forma similar a un radar Barco. Sólo que en lugar de enviar señales de RF o
audio para detectar objetos, ese instrumento envía cortos pulsos de luz para detectar los eventos en
una fibra óptica.
Un OTDR cuenta con tres instrumentos principales y un procesador que los controla: Una fuente de
luz a una longitud de onda fija (por ejemplo 1550nm), que se configura para que se emita luz un
cierto tiempo (ancho del pulso) con una cierta potencia fija (Depende del Dinamic Range). Esta luz
se lleva al conector de salida del OTDR a través de un elemento óptico, que solo permite la salida
de la luz sin tener ningún retorno óptico hacia la fuente.
La luz se transmite hacia la fibra óptica atravesando todo el enlace de fibra óptica. En cada
elemento y/o evento del enlace, la mayor parte de la luz se transmite y una pequeña parte regresa
por reflejo hacia el OTDR.
Un medidor de potencia comienza a medir toda la potencia reflejada de cada evento que le llega a
través del elemento óptico y la registra con relación al tiempo, durante todo el periodo configurado
en el OTDR (tiempo de adquisición).
Un reloj interno con generador de pulsos, en el cual se basa toda la medición del tiempo que tarda
en ir y regresar la luz hasta el último elemento del enlace de fibra óptica. Al conocer el índice de
refracción de la fibra óptica que estamos midiendo, el OTDR puede calcular la velocidad que tardó
en ir y venir la luz y hacer una relación para mostrar en un trazo la distancia en lugar de tiempo.
Finalmente un procesador es el encargado de controlar los tres instrumentos y presentar un trazo
promedio de la potencia reflejada con relación a la distancia.

Tíítulo: OTDR
Figura 4 : Funcionamiento basico de un OTDR

Fuente: http://oss.mx/data/documents/OSS-P-013-B-Tutorial-basico-de-OTDR.pdf
El OTDR aprovecha dos cualidades de la fibra para su funcionamiento:

 Esparcimiento de Rayleigh
 Refleccion de Fresnel
4. PARAMETROS FUNDAMENTALES DEL OTDR
 El rango dinámico
 El rango de medición
 La zona muerta por evento
 La zona muerta por atenuación
 Reflexiones Fantasmas

Tíítulo: OTDR
4.1. El rango dinámico

Determina la longitud máxima observable de la fibra y por lo tanto la capacidad del OTDR para
analizar alguna conexión. Diferencia entre el nivel de difusión inicial en la interfaz para la fibra
bajo prueba y el nivel de ruido o sensibilidad del receptor.
Figura 5 : Rango dinamico

4.2. El rango de medición
Se define como la atenuación máxima entre el nivel de difusión inicial y un evento (pérdida por
empalme 0,5dB) que el OTDR es aún capaz de detectar y medir con precisión.
Figura 6 : Rango dinamico

Tíítulo: OTDR
La zona muerta es el resultado de una gran cantidad de energía que regresa al detector procedente
de un evento reflectivo. Modo de funcionamiento:
• El detector queda temporalmente saturado (ciego) y por lo tanto necesita tiempo para recuperarse
de la sobrecarga de energía.
• Como consecuencia de esta saturación, una parte de la fibra que se encuentra justamente después
del evento en cuestión no se puede visualizar. Esto depende de:
• El ancho del pulso
• La longitud de onda
• El ancho de banda (rapidez) del detector
• El nivel de la reflexión.
Figura 7 : Zonas muertas

4.3. La zona muerta por evento
La zona muerta por evento es la distancia mínima a la cual el OTDR es capaz de reconocer
(detectar) un evento no refractivo, que esté situado después de un evento reflectivo. En la práctica
se determina midiendo la distancia entre el comienzo del evento reflectivo y el punto donde la
pendiente descendente à disminuido a -1,5 dB del pico de la señal.

Tíítulo: OTDR
Figura 8 : Zona muerta por evento

4.4. La zona muerta por atenuación
La zona muerta por atenuación es la distancia después de una reflexión Fresnel a la cual el OTDR
es capaz de detectar el nivel de difusión Rayleigh de la fibra. En otras palabras, es la distancia
mínima a la cual el OTDR es capaz de detectar y medir dos eventos reflectivos consecutivos. En la
práctica se determina midiendo la distancia entre el comienzo del evento y el punto en la pendiente
descendiente, a + 0.5dB respecto al nivel de la difusión de Rayleigh.
Figura 9 : Zona muerta por atenuacion

4.5. Reflexiones fantasmas
Se les denomina zonas reflexiones fantasma a todos los eventos que detecta el OTDR, pero que no
han ocurrido realmente. A través de una figura se puede observar un ejemplo de este hecho.

Tíítulo: OTDR
Figura 10 : Refelxiones fantasmas

En la figura anterior puede verse que el único pulso enviado desde el OTDR llega al conector A y
produce la respuesta adecuada parte de dicho pulso continua hasta el conector B, donde se produce
una reflexión, esta refelxion tiene dos componentes, la que atraviesa al conector A (que identifica el
evento producido en B) y la que se refleja en A que vuelve sobre el conector B, la posible reflexión
de esta última en B originara una señal y x lo tanto un evento fantasma de B.
5. PERDIDAS EN FIBRA OPTICA
Las distintas pérdidas que pueden producirse en una fibra se representan esquemáticamente en la
figura siguiente:

Tíítulo: OTDR
Figura 11 : Perdidas en una fibra optica

Fuente: http://www.gonzalonazareno.org/certired/p17f/p17fpdf.pdf
6. MEDICIONES CON OTDR
6.1. BOBINA DE LANZAMIENTO
La caja supresora de pulso o bobina de lanzamiento, se utiliza cuando se desea medir el primer y/o
el último conector de un enlace óptico. De esta forma el OTDR puede obtener la potencia antes y
después de dichos conectores y de esa forma logra caracterizarlos correctamente.
Figura 12 : Bobina de lanzamiento

Tíítulo: OTDR
6.2. MEDICIONES DE LONGITUD DE UNA BOBINA PERVIO A UNA INSTALACION
Aquí se usa el OTDR para determinar si la bobina en cuestión está en condiciones de ser instalada.
No debe haber ‘discontinuidad” en la gráfica obtenida y la atenuación debe corresponder al tipo y
longitud de fibra.
Figura 13 : Medicion de una bobina

6.3. MEDICION DE ATENUACION LINEAL
El reflectòmetro óptico (OTDR), indicará la atenuación lineal medida dentro de los Puntos A y B
(en dB/Km). El valor dentro de los puntos a y b sobre el eje vertical representa la atenuación de la
fibra (en dB).
Figura 14 : Medicion de una atenuacion lineal

Tíítulo: OTDR
6.4. MEDICIONES PUNTO A PUNTO
Figura 15 : Medicion punto a punto

6.5. MEDICION DE LA ATENUACION TOTAL DEL ENLACE
En esta imagen se puede apreciar con claridad todos los eventos detectados por el OTDR, que en
suma, y de forma gráfica y numérica nos indicaran todas las anomalías que puede presentar un
enlace a la hora de que se está explorando con OTDR.
Figura 16 : Medicion de la atenuacion total del enlace


Tíítulo: OTDR
CAPÍTULO VI: CONCLUSIÓN
Tras la realización de esta práctica hemos tomado constancia de que el OTDR es un instrumento de
suma importancia en comunicaciones ópticas ya que nos permite detectar cosas tan importantes
como errores o imperfecciones en una fibra y su ubicación, caracterización de empalmes etc. Esto
adquiere trascendencia cuando por ejemplo no funciona la fibra y podemos saber don-de ahí
que abrir una zanja para su posterior reensamblado. No obstante para su manejo hay que tener un
cuidado especial y saber interpretar bien las trazas ya que de lo contrario podríamos incurrir en
errores todavía más graves.
CAPÍTULO VII: RECOMENDACIONES
Determinar la longitud máxima observable de la fibra y por lo tanto la capacidad del OTDR para
analizar alguna conexión.

Tíítulo: OTDR
BIBLIOGRAFÍA
Webgrafía:
http://www.gonzalonazareno.org/certired/p17f/p17fpdf.pdf
http://www.c3comunicaciones.es/Documentacion/OTDR%20Y%20OLTS.pdf
http://www.cursos.ucv.cl/eie46300/presentaciones/OTDR2.pdf
http://oss.mx/data/documents/OSS-P-013-B-Tutorial-basico-de-OTDR.pdf
http://almalaboratorios.com/curso-basico-otdr/


OTDR

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

OTDR

Cargado por

Copyright:

Formatos disponibles

FICHA DE IDENTIFICACIÓN DE TRABAJO DE INVESTIGACIÓN

Código de estudiante: 201300178

Carrera: Ingeniería de Telecomunicaciones

Copyright © (2017) por (Sergio Guerrero). Todos los derechos reservados.

OTDR, el nombre completo de que es tiempo óptico Reflectómetro de dominio, es un equipo de

Palabras clave: OTDR, conexión, fibra óptica, empalme, señal.

ABSTRACT: (Ejemplo traducido con Google Translate)

Key words: OTDR, connection, fiber optics, splicing, signal.

Asignatura: Mediciones en telecomunicaciones – Grupo Regular 2

CAPÍTULO II: OBJETIVOS DEL PROYECTO.............................................................................................5

CAPÍTULO III: MARCO TEÓRICO..............................................................................................................6

3. COMO FUNCIONA UN OTDR............................................................................................................9

4. PARAMETROS FUNDAMENTALES DEL OTDR...........................................................................10

4.1. El rango dinamico...........................................................................................................................11

4.2. El rango de medición......................................................................................................................11

4.3. La zona muerta por evento..............................................................................................................12

4.4. La zona muerta por atenuación.......................................................................................................13

4.5. Reflexiones fantasmas.....................................................................................................................13

5. PERDIDAS EN FIBRA OPTICA.....................................................................................................14

6. MEDICIONES CON OTDR...............................................................................................................15

6.1. Bobina de lanzamiento...................................................................................................................15

6.2. Mediciones de longitud de una bobina pervio a una instalacion......................................................16

6.3. Medicion de atenuacion lineal........................................................................................................16

6.4. Mediciones punto a punto...............................................................................................................17

6.5. Medicion de la atenuacion total del enlace......................................................................................17

CAPÍTULO VI: CONCLUSIÓN...................................................................................................................18

CAPÍTULO VII: RECOMENDACIONES....................................................................................................18

Asignatura: Mediciones en telecomunicaciones – Grupo Regular 3

FIGURA 1 : Fibra optica.........................................................................................................................6

FIGURA 2 : Como funciona la fibra.......................................................................................................6

FIGURA 4 : Funcionamiento basico de un OTDR................................................................................10

FIGURA 5 : El rango dinamico.............................................................................................................11

FIGURA 6 : El rango de medición........................................................................................................11

FIGURA 8 : La zona muerta por evento...............................................................................................12

FIGURA 9 : La zona muerta por atenuación.........................................................................................13

FIGURA 10 : Reflexiones fantasmas.....................................................................................................13

FIGURA 11 : Perdidas en fibra optica...................................................................................................14

FIGURA 12 : Bobina de lanzamiento....................................................................................................15

FIGURA 13 : Mediciones de longitud de una bobina pervio a una instalacion.....................................16

FIGURA 14 : Medicion de atenuacion lineal........................................................................................16

FIGURA15 : Mediciones punto a punto...............................................................................................17

FIGURA 16 : Medicion de la atenuacion total del enlace......................................................................17

Asignatura: Mediciones en telecomunicaciones – Grupo Regular 4

CAPÍTULO II: OBJETIVOS DEL PROYECTO

Aprender los conceptos y funcionamiento de un OTDR

Asignatura: Mediciones en telecomunicaciones – Grupo Regular 5

1. Aprender para que sirve un OTDR

CAPÍTULO III: MARCO TEÓRICO

La fibra óptica es un medio de transmisión de señales de comunicación que se basa en un material

Figura 1 : Fibra Optica

Asignatura: Mediciones en telecomunicaciones – Grupo Regular 6

Figura 2 : Como funciona la fibra optica

Asignatura: Mediciones en telecomunicaciones – Grupo Regular 7

Una vez ya aclarado el concepto de Fibra Optica entraremos a lo q es el OTDR

Figura 3 : OTDR (Reflectometro optico en el dominio del tiempo)

3. COMO FUNCIONA UN OTDR

Asignatura: Mediciones en telecomunicaciones – Grupo Regular 9

Figura 4 : Funcionamiento basico de un OTDR

El OTDR aprovecha dos cualidades de la fibra para su funcionamiento:

4. PARAMETROS FUNDAMENTALES DEL OTDR

Asignatura: Mediciones en telecomunicaciones – Grupo Regular 10

4.1. El rango dinámico

Figura 5 : Rango dinamico

4.2. El rango de medición
