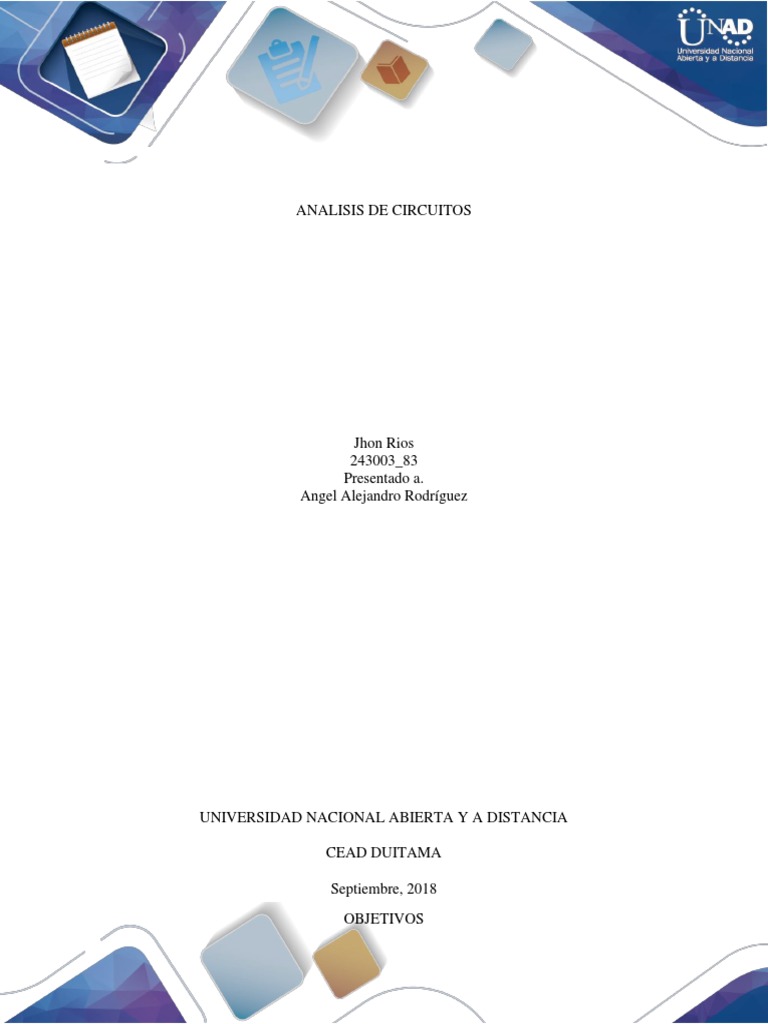

ANALISIS DE CIRCUITOS

Jhon Rios
243003_83
Presentado a.
Angel Alejandro Rodríguez

UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA

CEAD DUITAMA

Septiembre, 2018
OBJETIVOS
- Aprender los conceptos básicos que se utilizan en el área de circuitos electrónicos.
- Aprender a calcular la corriente y voltaje en un circuito en paralelo
- Aprender a calcular la corriente y voltaje en un circuito en serie.
- Practicar la funcionalidad de un circuito mixto la a través de software simulador de
circuitos.
2 DEFINICIONES
-CORRIENTE:
Llamamos corriente eléctrica a aquella magnitud física que nos indica la cantidad de
electricidad que recorre un conductor, durante una unidad de tiempo determinada. El
mencionado flujo de intensidad eléctrica, de acuerdo a lo establecido por el Sistema
Internacional de Unidades, que es aquel sistema que en este sentido adoptan la mayor parte
de los países del planeta, se mide en lo que se denomina amperios. (ABC, 2007 -2018)

-VOLTAJE:
Voltaje es la magnitud física que es capaz de cuantificar la diferencia de potencial eléctrico
entre dos puntos. La fuerza (magnitud física) que impulsa a los electrones a través de un
conductor en un circuito cerrado, esto para que los electrones sean capaces de llegar a un
punto determinado. (Reyes, s.f.)

POTENCIA:
 Potencia es la velocidad a la que se consume la energía. Si la energía fuese un líquido, la
potencia sería los litros por segundo que vierte el depósito que lo contiene. La potencia se
mide en joule por segundo (J/seg) y se representa con la letra “P”.
Un J/seg equivale a 1 watt (W), por tanto, cuando se consume 1 joule de potencia en un
segundo, estamos gastando o consumiendo 1 watt de energía eléctrica.
La unidad de medida de la potencia eléctrica “P” es el “watt”, y se representa con la letra
“W”.

ENERGIA:
Para entender qué es la potencia eléctrica es necesario conocer primeramente el concepto de
“energía”, que no es más que la capacidad que tiene un mecanismo o dispositivo eléctrico
cualquiera para realizar un trabajo.
Cuando conectamos un equipo o consumidor eléctrico a un circuito alimentado por una
fuente de fuerza electromotriz (F.E.M), como puede ser una batería, la energía eléctrica que
suministra fluye por el conductor, permitiendo que, por ejemplo, una bombilla de alumbrado,
transforme esa energía en luz y calor, o un motor pueda mover una maquinaria.
De acuerdo con la definición de la física, “la energía ni se crea ni se destruye, se transforma”.
En el caso de la energía eléctrica esa transformación se manifiesta en la obtención de luz,
calor, frío, movimiento (en un motor), o en otro trabajo útil que realice cualquier dispositivo
conectado a un circuito eléctrico cerrado.
La energía utilizada para realizar un trabajo cualquiera, se mide en “joule” y se representa
con la letra “J”. (Álvarez, 2004 - 2015)

RESISTENCIA:
L a idea de resistencia se vincula a la oposición que ejerce algo o alguien. En el contexto de
la electricidad, el concepto refiere al componente de un circuito que dificulta el avance de la
corriente eléctrica, a la traba en general que ejerce el circuito sobre el paso de la corriente y
a la magnitud que, en ohmios, mide dicha propiedad.
Es importante tener en cuenta que todos los materiales ejercen una cierta resistencia al paso
de la corriente eléctrica. Esto quiere decir que la totalidad de las sustancias se oponen, con
mayor o menor éxito, a la circulación de la corriente. Aquellos materiales que ejercen una
resistencia eléctrica muy reducida se llaman conductores. El oro y el aluminio, por ejemplo,
suelen emplearse como conductores. (Gardey, 2014)

Unidades de medida:
Corriente: Amperios (A)
Voltaje: Voltios (V)
Potencia: vatio o watt (W)
Resistencia: La unidad de la resistencia en el Sistema Internacional es el ohmio (Ω)

LEY DE HOM
La ley de ohm dice que la intensidad que circula por un conductor de electricidad es
directamente suministrada a la variación de voltaje y paralela e inversamente a la resistencia.
Su importancia es debido a que en un circuito se puede saber desde antes la forma en que va
funcionar antes de conectar. Teniendo en cuenta la información de dos de los tres elementos
que se manejan. Las fórmulas para saber con anticipación como funcionara tu circuito son
las siguientes:
FUENTES AC Y DC:
ALTERNA (AC= del inglés Alternating Current)
Este tipo de energía es el que suministra la empresa proveedora de Energía Eléctrica a los
hogares y las industrias. Alimenta las redes eléctricas de las ciudades, iluminando a todo el
mundo y generando movimiento al sector Industrial. Los valores de voltaje más usados son:
110v, 220v, 440v AC y son los encargados de hacer funcionar electrodomésticos y máquinas
en todo el planeta. Está representado como una señal sinusoidal u onda seno.

-Se caracteriza porque no tiene polaridad definida, es decir que sus niveles de valor positivo
y negativo están cambiando a través del tiempo.
-Este tipo de energía tiene la particularidad de ser transportada a grandes distancias, ya que
manejan niveles altos de Voltaje y Potencia y la pérdida de energía es mínima.
-El sentido de la Corriente cambia de dirección.

DIRECTA (DC= del inglés Direct Current)

También conocida como corriente continua, es la empleada o utilizada en la gran mayoría de
circuitos electrónicos, hoy por hoy nuestros dispositivos de mayor uso como son: Laptops,
Celulares, Tablets, Reproductores MP3, etc.; es decir los dispositivos que son
portátiles/inalámbricos (sin cables), utilizan como fuente de energía una batería, la cual
proporciona alimentación o voltaje a sus circuitos internos, los valores más representativos
de alimentación son: 24v, 12 v, 9v, 5v, 3.3v, que son utilizados a nivel Industrial, en las
telecomunicaciones, Automotriz, tecnología, hogar entre otros. Está representada
esquemáticamente con el símbolo de una batería o una línea constante o de trazo punteado
como se ve a continuación:
Símbolo de Corriente Directa o Continua.

-Se genera una tensión constante, es decir su nivel de voltaje no varía en el tiempo.
-La corriente también es constante y no cambia de dirección. El sentido de la corriente va
desde el terminal negativo de la batería o fuente hacia su terminal positivo, ese es el sentido
del flujo de electrones.
-Para esta clase de alimentación, se debe tener en cuenta la polaridad (configuración terminal
positivo (+), negativo (-)), en los componentes del circuito, para prevenir cortos circuitos.
-Niveles o valores de voltaje y Potencia normalmente bajos, este tipo de señal no se pueden
transmitir por cables o conductores a grandes distancias, debido a que la señal se cae o atenúa
y esto se manifiesta en pérdidas de energía.
-La corriente continua es producida por celdas electroquímicas (Baterías), fotovoltaicas
(Paneles Solares), y por conversión de corriente alterna a directa por medio de dispositivos
electrónicos (Fuentes de Alimentación).

CIRCUITOS EN SERIE
La conexión en serie se da cuando juntamos una pata de la resistencia con otra, sin que haya
algo que obstruya el flujo de corriente entre estas. Su principal característica es que solo sigue
un camino en la conducción de electricidad.

CIRCUITOS EN PARALELO
La conexión en paralelo se da cuando dos resistencias unen sus patas entre si abriendo más
caminos para que la corriente llegue a tierra.

(Marmolejo, 2016)
INDUCTORES Y CAPACITORES

INDUCTORES:

Los inductores o bobinas son elementos lineales y pasivos que pueden almacenar y liberar
energía basándose en fenómenos relacionados con campos magnéticos. Una aplicación de
los inductores, consistente en bloquear ("choke" en inglés) las señales de AC de alta
frecuencia en circuitos de radio, dio origen a que con dicho término (choque) se haga
referencia a los inductores que se emplean en aplicaciones donde su valor no es crítico y que
por lo tanto admiten grandes tolerancias.

Básicamente, todo inductor consiste en un arrollamiento de hilo conductor. La inductancia

resultante es directamente proporcional al número y diámetro de las espiras y a la
permeabilidad del interior del arrollamiento, y es inversamente proporcional a la longitud de
la bobina.
Símbolos:

CLASIFICACIÓN
1 Según el núcleo o soporte:

 Núcleo de aire: el devanado se realiza sobre un soporte de material no magnético

(fibra, plástico, ...). En los casos donde no se utiliza soporte, la bobina queda
conformada sólo debido a la rigidez mecánica del conductor.
 Núcleo de hierro: como tiene mayor permeabilidad que el aire (10 a 100), aumenta el
valor de la inductancia. Sin embargo, sólo se emplea en bajas frecuencias porque a
altas frecuencias las pérdidas son elevadas. Aplicaciones: fuentes de alimentación y
amplificadores de audio.
 Núcleo de ferrita: las ferritas son óxidos de metales magnéticos, de alta
permeabilidad (10 a 10000) que además son dieléctricos. Existe una gran variedad
en el mercado en función de la frecuencia de trabajo.

Nota: radiofrecuencia (100kHz a 100GHz) <> audiofrecuencia (20Hz a 20kHz).

2 Según la forma constructiva:

 Solenoides:

 Toroides:
3 Según la frecuencia de la corriente aplicada:

 Alta frecuencia: de reducido tamaño y número de espiras

 Baja frecuencia: de mayor tamaño y número de espiras

4 Según el recubrimiento: -, plástico, resina, metal (apantalladas).

5 Según la característica de su valor: fijos y ajustables.

6 Según el tipo de montaje: de inserción y SMD.

En la siguiente tabla se pueden observar los inductores más comunes:

Tipo Formato Valores típicos Aplicaciones

Solenoides:
generales,
filtros,
núcleo de aire
1nH a 15mH
convertidores
núcleo de
DC/DC
ferrita

para filtrar
Toroides 1uH a 30mH
transitorios

Encapsulados osciladores y
0.1uH a 1mH
o moldeados filtros

aplicaciones
Chips 1nH a 1mH
generales
osciladores y
circuitos de
Ajustables 1nH a 7mH RF como
transmisores
y receptores

(teoria de circuitos 1, 2002)

CAPACITORES

Los capacitores o condensadores son elementos lineales y pasivos que pueden almacenar y
liberar energía basándose en fenómenos relacionados con campos eléctricos.

Básicamente, todo capacitor se construye enfrentando dos placas conductoras. El medio que
las separa se denomina dieléctrico y es un factor determinante en el valor de la capacidad
resultante. Además de depender del dieléctrico, la capacidad es directamente proporcional a
la superficie de las placas e inversamente proporcional a la distancia de separación.

Símbolos

CLASIFICACIÓN

1 Según su dieléctrico:

 aire
 mica
 papel
 cerámico
 plástico (KS: styroflex, dieléctrico de poliestireno y láminas de metal. KP:
dieléctrico de polipropileno y láminas de metal. MKP: dieléctrico de polipropileno y
armaduras de metal vaporizado. MKY: dieléctrico de polipropileno de gran calidad y
láminas de metal vaporizado. MKT: dieléctrico de poliéster y láminas de metal
vaporizado. MKC: dieléctrico de policarbonato y láminas de metal vaporizado.
  vidrio / cuarzo
 óxidos (electrolíticos de aluminio y electrolíticos de tantalio).

2 Según la polaridad admitida: polarizados y no polarizados.

3 Según la característica de su valor: fijos, variables y ajustables.

4 Según su montaje en el circuito: de inserción y montaje superficial.

Valores
típicos
Tipo Formato Observaciones Aplicaciones
Tensión
máx

100pF a no polarizados; en filtros,

10nF reducido tamaño osciladores,
Cerámicos
pero amplias acoplamientos
25V a 3kV tolerancias de circuitos

en circuitos de
no polarizados;
Película: 10nF a audio y
resistente a la
47uF propósito
humedad; reducido
Poliéster, Poliestireno, general,
tamaño, pérdidas
Policarbonato, 25 a osciladores,
(salvo poliéster) y
Polipropileno 2000V integradores,
distorsión
sintonizadores
 polarizados o no; de
gran rendimiento
volumétrico, pero
1uF a fuentes de
también de grandes
Electrolítico de 10mF alimentacion de
tolerancias y
aluminio cc, filtros,
pérdidas; vida útil
5 a 450V bloqueo de cc
desde 1000 hs (se
deterioran aunque
no se usen)
radiales o axiales;
polarizados o no; de
tipo: gota,
rectangular, o
tubular; de gran fuentes de
47nF a
rendimiento alimentación de
1.2mF
Electrolítico de tantalio volumétrico; menor cc, filtros,
corriente de fuga, aplicaciones
3 a 450V
más caro y menor generales
rango de valores
que los
electrolíticos de
aluminio
10pF a
10uF aplicaciones
Chip polarizados o no
generales
6 a 16V

1pF a no polarizados; de
circuitos
500pF aire, mica,
Ajustables o trimmers sintonizadores y
cerámica, vidrio,
filtros
5 a 100V cuarzo y plástico

3.
 Ra= R6+R6 Ra=1330 Ω

𝑅4 𝑋 𝑅𝐴
RB= =134.7 Ω
𝑅4+𝑅𝐴

RC = RB+R3 = 234.7 Ω
 𝑅2𝑋𝑅𝐶
RD= 𝑅2+𝑅𝐶 = 113.55 Ω

RE= RD+R1 = 333.55Ω

𝑉
It =𝑅𝑡

9
It = 333.55 = 26.98mA

W1= V1x I1

W1 = 5.9356 x 26.98 = 160.14

W2 =V2 x I2

W2 = 3.063 x 13.90 = 42.575

W3 = V3 x I3

W3 = 1.303 x 13.03 = 16.97

W4 = V4 x I4

W4 = 1.755 x 11.66 = 20.46

W5 = V5 x I5
W5 = 433.95 x 1.315 = 570.64

W6 = V6 x I6

W6 = 1.315 x 1.315 = 1.729

RESISTENCIA TOTAL 333.55Ω

CORRIENTE TOTAL 26.98mA
CORRIENTE R1 26.98mA
CORRIENTE R2 13.90mA
CORRIENTE R3 13.03mA
CORRIENTE R4 11.66mA
CORRIENTE R5 1.31mA
CORRIENTE R6 1.31mA
VOLTAJE R1 5.93V
VOLTAJE R2 3.063V
VOLTAJE R3 1.30V
VOLTAJE R4 1.75V
VOLTAJE R5 433.95
VOLTAJE R6 1.315V
MULTISIM

Mediciones de corriente
Medición de voltaje
 CORRIENTE TEORICO SIMULADOR % ERROR
R1 26.98v 26.980v 0
R2 13.90v 13.929v -0.20863309
R3 13.03v 13.055v -0.15349194
R4 11.66v 11.728v -0.51457975
R5 1.315v 1.3228v -0.763358
R6 1.315v 1.3228v -0.763358

VOLTAJE TEORICO SIMULADOR % ERROR

R1 5.9356v 5.9356v 0
R2 3.063v 3.0644v -0.03264
R3 1.303v 1.3051v -0.15349
R4 1.755v 1.7593v -0.22792
R5 433.95 436.51mv -0.589929
R6 1.315v 1.3228v -0.532319

Link de la simulación
[Link]

CONCLUSIONES
-La utilización de la electrónica es de mucha utilidad y para poder crear circuitos es necesario
no pasar por alto las reglas que se encuentran definidas.
- La simulación es una herramienta muy útil que nos permite realizar comparaciones y
calcular para evitar errores.
REFERENCIAS BIBLIOGRAFICAS

-ABC definición (2007 -2018) [Link]

[Link]

-Gardey, Julián Pérez Porto y Ana (2014) Definicion de. [Link]

electrica

-Marmolejo, Hector Hugo Torres Ortega y Ruben Estrada (2016).

HETPRO [Link]

-Reyes, Luis Antonio De La Cruz. INGENIERIA ELECTRONICA .ORG.

[Link]

(teoria de circuitos 1, 2002)

-Álvarez, José Antonio E. García (2004-2015) Asi [Link]. Recuperado de

[Link]

-López, E., Marrón, M. & Bravo, I. (2008). Fundamentos de electrónica ([Link].). (pp. 14-
21).
Recuperado de
[Link]
8&tm
=1529110404477
