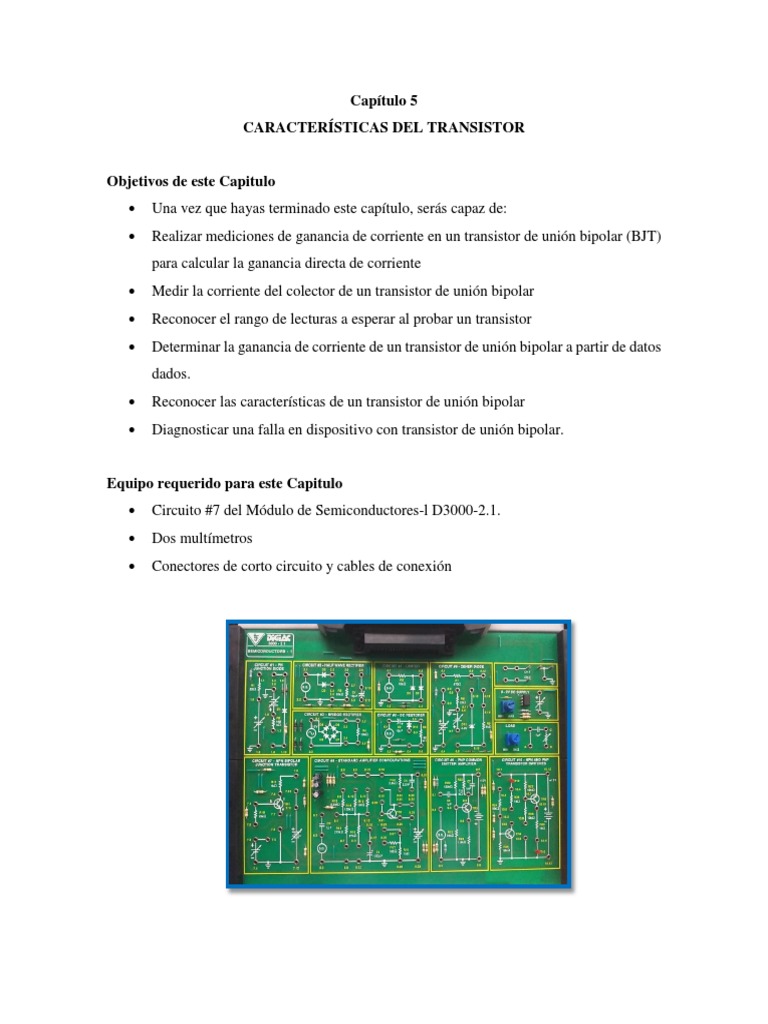

Capítulo 5

CARACTERÍSTICAS DEL TRANSISTOR

Objetivos de este Capitulo

 Una vez que hayas terminado este capítulo, serás capaz de:
 Realizar mediciones de ganancia de corriente en un transistor de unión bipolar (BJT)
para calcular la ganancia directa de corriente
 Medir la corriente del colector de un transistor de unión bipolar
 Reconocer el rango de lecturas a esperar al probar un transistor
 Determinar la ganancia de corriente de un transistor de unión bipolar a partir de datos
dados.
 Reconocer las características de un transistor de unión bipolar
 Diagnosticar una falla en dispositivo con transistor de unión bipolar.

Equipo requerido para este Capitulo

 Circuito #7 del Módulo de Semiconductores-l D3000-2.1.
 Dos multímetros
 Conectores de corto circuito y cables de conexión
5.1 Ganancia de corriente
La relación estática de transferencia de corriente directa (β o hFE), o ganancia de
𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝐼𝑐 𝑑𝑒𝑙 𝑐𝑜𝑙𝑒𝑐𝑡𝑜𝑟
corriente, se calcula a partir de la relación: 𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝐼𝑏 𝑑𝑒 𝑙𝑎 𝑏𝑎𝑠𝑒

La relación dinámica de transferencia de corriente directa (β o hfe) se obtiene a partir de

los cambios de las corrientes de la base y del colector. Esto es más útil cuando se
considera el efecto en corrientes alternas o de señales, que consisten en valores
continuamente cambiantes
Nota: Se utiliza el mismo símbolo B en ambos casos, pero cuando se utilizan
"parámetros h" el sufijo lleva minúsculas para la relación dinámica y mayúscula para la
relación estática
Por ejemplo, si una corriente Ibl de base produce una corriente Icl en el colector, y un
cambio de la corriente de base a Ib2 produce un nuevo valor de la corriente del colector
Ic2, entonces el valor dinámico de la ganancia de corriente directa (relación de
𝐼𝑐2−𝐼𝑐1
transferencia) está dada por 𝐼𝑏2−𝑙𝑏1.

En la mayoría de los casos, puede considerarse como la misma, ya sea para valores
estáticos (Hfe, β) o dinámicos (o cambiantes) (hfe,β).

Figura 5.1
 Ajusta la FUENTE DE CD DE 0-2 V (arriba a la derecha del módulo) a MIN.
 Inserta un conector entre los enchufes 7.7 y 7.8 en el Circuito #7
 Enciende (ON) las fuentes de alimentación del módulo
 Utiliza un multímetro en el rango de voltaje que sea necesario para ajustar la
fuente de alimentación variable de CD de 0-12Va 5 V
 Conecta el multímetro 1, en el rango de corriente CD, a los enchufes 7.3
(positivo) y 7.2 (común). Tal vez encuentres más conveniente un multímetro
analógico para los siguientes ajustes de prueba.
 Conecta el multímetro 2, en el rango de corriente CD, a los enchufes 7.10
(positivo) y 7.6 (común).
 Ajusta la fuente de 0-2 V CD para que dé una corriente de base (multímetro 1)
de 10 HA
 Observa el valor de la corriente del colector y regístralo en la Tabla 5.1:

Corriente de la Corriente del Corriente de la Corriente del

base colector base colector
10 𝑢𝐴 3.25 𝑚𝐴 50 𝑢𝐴 15.37 𝑚𝐴
 Corriente de la Corriente del Corriente de la Corriente del
base colector base colector
20 𝑢𝐴 6.33 𝑚𝐴 20 𝑢𝐴 18.37 𝑚𝐴

30 𝑢𝐴 9.41 𝑚𝐴 20 𝑢𝐴 21.5 𝑚𝐴

40 𝑢𝐴 12.44 𝑚𝐴 20 𝑢𝐴 3.25 𝑚𝐴

Tabla 5.1
  Ajusta nuevamente la fuente de 0-2 V para que dé una corriente de base de 20 𝑢𝐴
y toma la lectura de la corriente del colector. Regístrala en la Tabla 5.1.
 Repite los ajustes y las lecturas en pasos de 10 𝑢𝐴, hasta 80 𝑢𝐴, registrando los
valores correspondientes de la corriente del colector en la Tabla 5.1. Tal vez
necesites cambiar el rango del multímetro 2 al aumentar la corriente de la base.
 Considera como ejemplo el caso en que Ib = 50 𝑢𝐴. Calcula el valor de la
ganancia de corriente directa estática (relación de transferencia) ℎ𝐹𝐸 𝑜 𝛽 ,
considerando la relación:
𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝑑𝑒𝑙 𝑐𝑜𝑙𝑒𝑐𝑡𝑜𝑟
𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑙𝑎 𝑏𝑎𝑠𝑒
5.1.a Ingresa el valor que calculaste para la ganancia de corriente directa estática.
15.37 𝑚𝐴
𝜷(𝒉𝑭𝑬) = = 307.4
50 𝑢𝐴

 En los ejes provistos, traza las características de la transferencia corriente del

colector- corriente de la base:

40

35

30

Corriente 25
del colector
20
(𝑚𝐴)
15

10

0
0 10 20 30 40 50 60 70 80 90

Corriente de la base (𝑢𝐴)

Grafica 5.1 Características de la transferencia

  Considera como ejemplo el rango de Ib = 20 𝑢𝐴 a Ib = 70 𝑢𝐴. El cambio la
corriente de la base (δIb) - donde δ significa "cambio de" - está dado por
(70 𝑢𝐴 − 20 𝑢𝐴). Lee en tu tabla o en tu gráfica los valores correspondientes
para la corriente del colector, Ic.
Calcula 𝛅𝐈𝐜
El valor dinámico de la ganancia de corriente directa ℎ𝑓𝑒, 𝛽 está dado por
𝐶𝑎𝑚𝑏𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑜𝑟𝑖𝑒𝑛𝑡𝑒 𝑑𝑒𝑙 𝑐𝑜𝑙𝑒𝑐𝑡𝑜𝑟 δIc
( )
𝐶𝑎𝑚𝑏𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑙𝑎 𝑏𝑎𝑠𝑒 δIb
5.1.b Calcula y anota el valor dinámico de 𝜷 (𝒉𝒇𝒆) a partir de estas características.
21.5 𝑚𝐴 − 6.33 𝑚𝐴
𝜷 (𝒉𝒇𝒆) = = 303.4
70 𝑢𝐴 − 20 𝑢𝐴

5.2 Características de la salida

Si la corriente del colector fuera totalmente independiente del voltaje del colector, no
existiría ningún cambio en la corriente al variar el voltaje, y la característica de la salida
consistiría en una familia de líneas horizontales

Figura 5.2

En la práctica, este no es el caso, debido a dos razones:

1. A mayores valores de corriente de entrada (base) existe una variación creciente de la
corriente de salida con el voltaje, y
2. A menores valores de voltaje del colector (Vce), el colector ya no atrae los portadores
libres de carga a la región de la base y la corriente del colector cae muy rápidamente
Procedimiento
Existen tres variables en este ejercicio, así que debe mantenerse constante una de ellas
mientras se varía la segunda y se mide la tercera. Después debe cambiarse la primera y
repetir nuevamente los ajustes y mediciones, una y otra vez
Encontrarás que es más fácil mantener constante el voltaje del colector, variar la
corriente de la base a lo largo de valores determinados previamente y leer la corriente
del colector, después cambiar el voltaje del colector y repetir.

Figura 5.3
 Ajusta la fuente de 0-2 V CD (arriba a la derecha del módulo) a MIN.
 Inserta un conector entre los enchufes 7.7 y 7.8 en el Circuito #7.
 Enciende (ON) las fuentes de alimentación del módulo.
 Ajusta la fuente de alimentación variable de 0-12 V CD a 1 V.
 Conecta el multímetro 1, en el rango de corriente CD, entre los enchufes 7.10
(positivo) y 7.6 (común). Tal vez encuentres más conveniente un multímetro
analógico para los siguientes ajustes de prueba.
 Conecta el multímetro 2, en el rango de corriente CD, entre los enchufes 7.3
 (positivo) y 7.2 (común).
 Ajusta la fuente de 0-2 V CD para que dé una corriente de base (multímetro de
10 𝑢𝐴
  Observa el valor de la corriente del colector y regístralo en la Tabla 5.2 debajo
del encabezado de 1 V, contra la corriente de base de 10 𝑢𝐴

Corriente de la VOLTAJE DEL COLECTOR

base 𝟏𝑽 𝟒𝑽 𝟕𝑽 𝟏𝟎𝑽

𝟏𝟎 𝒖𝑨 2.5 𝑚𝐴 2.66 𝑚𝐴 2.7 𝑚𝐴 2.8 𝑚𝐴

𝟐𝟎 𝒖𝑨 5.2 𝑚𝐴 5.29 𝑚𝐴 5.4 𝑚𝐴 5.5 𝑚𝐴

 VOLTAJE DEL COLECTOR

𝟏𝑽 𝟐𝑽 𝟑𝑽 4𝑉

𝟑𝟎 𝒖𝑨 7.6 𝑚𝐴 7.84 𝑚𝐴 8.2 𝑚𝐴 8.3 𝑚𝐴

𝟒𝟎 𝒖𝑨 10.5 𝑚𝐴 10.88 𝑚𝐴 10.9 𝑚𝐴 11.2 𝑚𝐴

𝟓𝟎 𝒖𝑨 12.51 𝑚𝐴 13.1 𝑚𝐴 13.8 𝑚𝐴 14.1 𝑚𝐴

Tabla 5.2
 Ajusta nuevamente la fuente de 0-2 V para que dé una corriente de base de 20 𝑢𝐴
y toma la lectura de la corriente del colector. Regístrala en la Tabla 5.2, todavía
debajo de 1 V.
 Repite los ajustes y lecturas a pasos de 10 𝑢𝐴, hasta 50 𝑢𝐴, registrando los
valores correspondientes de la corriente del colector en la Tabla 5.2 debajo de
1 V.
 Reduce la corriente de base a 10 𝑢𝐴 y cambia el voltaje del colector a 4 V
(Fuente variable de 0-12V de CD).
 Repite todas las mediciones de la corriente del colector a pasos de 10 𝑢𝐴 de la
corriente de base, registrando los resultados en la Tabla 5.2 debajo del
encabezado de 4 V
 Repite nuevamente todos los pasos con los voltajes del colector en 7 V y después
en 10 V, registrando los resultados en la Tabla 5.2, al igual que antes.

Nota: Tal vez notes la tendencia del valor de la corriente del colector a distorsionarse
lentamente a los valores más altos. Esto se debe a la ruptura de las uniones covalentes a
mayor temperatura provocadas por la disipación de potencia en la forma de calor en el
transistor.

Reduce los controles variables a cero cuando termines las lecturas, ya que el
transistor puede sobrecalentarse si se deja algún tiempo a estos altos voltajes y
Corrientes.
 Vale la pena tomar un grupo de lecturas a la corriente de base de, por ejemplo, 30 𝑢𝐴
para encontrar la forma de la caracteristica a bajos voltajes.
 Ajusta el voltaje del colector a 0.2 V (fuente variable de 0-12 V CD)
 Ajusta la corriente de base a 30 A utilizando la fuente variable de 0-2 V
 Lee el valor de la corriente del colector y regístralo en la Tabla 5.3 siguiente
 Repite las lecturas a pasos de 0.2 V, hasta 1.0 V, registrando los resultados en la
Tabla 5.3.

0.2 𝑉 0.4 𝑉 0.6 𝑉 0.8 𝑉 1.0 𝑉

Voltaje del
colector

5.2 𝑚𝐴 6.15 𝑚𝐴 6.84 𝑚𝐴 7.29 𝑚𝐴 7.46 𝑚𝐴

Corriente del
colector

Tabla 5.3
En los ejes provistos, traza la familia de características de la salida, corriente del colector
contra voltaje del colector, una para cada valor de la corriente de base:

Grafica 5.2. Características de salida

Transistor NPN
 Conecta la terminal positiva de un multímetro digital al enchufe 7.1 y la terminal
común al enchufe 77, como se muestra en la Figura 5 4, para probar la unión
base-emisor
 Ajusta el multímetro digital al rango de prueba de diodos ( )
 Registra la lectura en la primera fila de la Tabla 5.4 para la unión base-emisor.
(Observa que tu lectura puede tener la forma de una resistencia o de un voltaje,
dependiendo del tipo de medidor utilizado).
 Base-Emisor Base-Colector Colector-Emisor
0.735 𝑉 0.731 𝑉 𝑂𝐿

Directa

𝑂𝐿 𝑂𝐿 𝑂𝐿

Inversa

Tabla 5.4

 Cambia la terminal común al enchufe 7.6 para probar la unión base-colector.

Registra la lectura en la primera fila de la Tabla 5.4
Observa que tanto la unión base-emisor como la base-colector dan una lectura de
polarización directa cuando la terminal positiva se conecta a la base.
 Invierte la conexión de las terminales a las uniones del transistor y prueba
nuevamente ambas uniones, registrando las lecturas en la segunda fila de la Tabla
5.4
En esta ocasión obtendrás un resultado que indica una unión polarizada inversamente
cuando la terminal negativa se conecta a la base
 Conecta la terminal positiva del multímetro al enchufe 7.6 y la terminal común
al enchufe 7.7 para probar la unión colector-emisor. Registra la lectura en la
última columna de la Tabla 5.4.
 Invierte la conexión de las terminales (7.6 común y 7.7 positiva) y registra la
lectura en la última columna de la Tabla 5.4
En esta ocasión, el resultado es el mismo, sin importar de qué forma conectes las
terminales. Esto se debe a que tienes dos uniones respaldadas una con la otra, una de las
cuales siempre está polarizada inversamente.

5.3.a Cuando se prueba un buen transistor NPN conocido con el rango de prueba
de diodos de un multímetro digital, se obtendrá una lectura de valor bajo
cuando las terminales se conectan:
a. la positiva a la base y la común al colector
b. la positiva al emisor y la común al colector
c. la positiva al emisor y la común a la base
d. la positiva al colector y la común a la base
Respuesta: a, porque al conectar la terminal positiva a la base y la común al
colector, el valor que obtenemos es bajo a comparación cuando se conecta la
terminal positiva a la base y la común al emisor.

Transistor PNP
La técnica es la misma, pero deben invertirse las terminales para suministrar la polaridad
correcta para la unión alterna (PNP en lugar de NPN).
Evaluación Del Estudiante 5

Corriente de
uA 10 20 30 40 50 60
la base
Corriente del
mA 2.6 5.5 8.4 11.8 15.1 18.5
colector

Tabla 5.5
1. A partir de los resultados experimentales dados en la Tabla 5.5, la ganancia de
corriente estática, ℎ𝐹𝐸, 𝛽 para una corriente de base de 20 𝑢𝐴 es
a. 260
b. 275
c. 285
d. 295

2. A partir de los resultados experimentales dados en la tabla 5.5, la ganancia de

corriente dinámica, ℎ𝑓𝑒, 𝛽 para el rango de la corriente de base de 20 a 50 uA es:
a. 275
b. 302
c. 288
d. 320
3. La forma de la característica de la transferencia de corriente directa de un transistor
es:
a. un trazo único que es casi lineal a lo largo del rango útil
b. una familia de líneas casi horizontales
c. un trazo único que se eleva abruptamente arriba de 0.6 V
d. una curva de ley cuadrática
4. La forma de la característica de salida de un transistor es:
a. un trazo único que es casi lineal a lo largo del rango útil
b. buna familia de líneas casi horizontales.
c. un trazo único que se eleva abruptamente arriba de 0.6 V
 d. una curva de ley cuadrática.
5. Para la característica de la salida de un transistor NPN, cuando el voltaje Vce del
emisor-colector se reduce de 1V, la:
a. unión base-emisor deja de estar directamente polarizada.
b. la unión colector-emisor se vuelve directamente polarizado
c. la corriente del colector cae rápidamente a cero.
d. la resistencia colector-emisor cae a un valor bajo.
6. Cuando se utiliza el rango de prueba de diodos en un multímetro digital para probar
las uniones de un transistor NPN, se obtiene una lectura de valor bajo con:
a. la unión base-emisor inversamente polarizada.
b. la unión base-emisor directamente polarizada.
c. la unión base-colector inversamente polarizada
d. la unión emisor-colector directamente polarizada.
7. Si la unión base-emisor de un transistor está en circuito abierto:
a. la corriente del colector fluye, pero no existe corriente en el emisor
b. fluye una pequeña corriente del emisor, pero no existe corriente en el colector.
c. fluyen las corrientes del colector y del emisor
d. no fluye ninguna corriente en el transistor.
8. Si la unión base-emisor de un transistor está en curto circuito:
a. la corriente del colector fluye, pero no existe corriente en el emisor.
b. fluye una pequeña corriente del emisor, pero no existe corriente en el colector.
c. fluyen las corrientes del colector y del emisor.
d. no fluye ninguna corriente en el transistor
