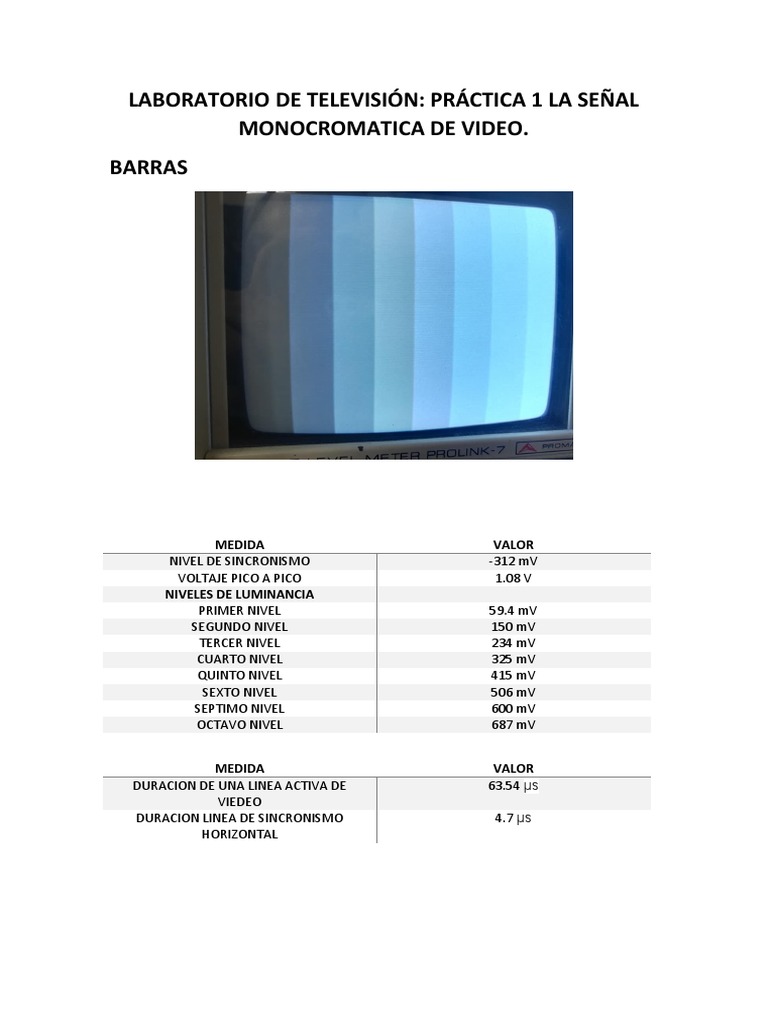

LABORATORIO DE TELEVISIÓN: PRÁCTICA 1 LA SEÑAL

MONOCROMATICA DE VIDEO.
BARRAS

MEDIDA VALOR
NIVEL DE SINCRONISMO -312 mV
VOLTAJE PICO A PICO 1.08 V
NIVELES DE LUMINANCIA
PRIMER NIVEL 59.4 mV
SEGUNDO NIVEL 150 mV
TERCER NIVEL 234 mV
CUARTO NIVEL 325 mV
QUINTO NIVEL 415 mV
SEXTO NIVEL 506 mV
SEPTIMO NIVEL 600 mV
OCTAVO NIVEL 687 mV

MEDIDA VALOR
DURACION DE UNA LINEA ACTIVA DE 63.54 μs
VIEDEO
DURACION LINEA DE SINCRONISMO 4.7 μs
HORIZONTAL
REJILLA

MEDIDA VALOR
NIVEL DE SINCRONISMO -303 mV
VOLTAJE PICO A PICO 1.019 V
NIVELES DE LUMINANCIA
PRIMER NIVEL 685 mV

MEDIDA VALOR
DURACION DE UNA LINEA ACTIVA DE 63.65 μs
VIEDEO
DURACION LINEA DE SINCRONISMO 4.71 μs
HORIZONTAL
TABLERO DE AJEDREZ

MEDIDA VALOR
NIVEL DE SINCRONISMO -300 mV
VOLTAJE PICO A PICO 1.02 V
NIVELES DE LUMINANCIA
PRIMER NIVEL (BLANCO) 706 mV
SEGUNDO NIVEL (NEGRO) 62.5 mV

MEDIDA VALOR
 DURACION DE UNA LINEA ACTIVA DE 63.67 μs
VIEDEO
DURACION LINEA DE SINCRONISMO 4.7 μs
HORIZONTAL

PULSO Y BARRA
 MEDIDA VALOR
NIVEL DE SINCRONISMO -300 mV
VOLTAJE PICO A PICO 1.019 V
NIVELES DE LUMINANCIA
PRIMER NIVEL (BLANCO) 700 mV
SEGUNDO NIVEL (NEGRO) 75 mV

MEDIDA VALOR
DURACION DE UNA LINEA ACTIVA DE 63.67 μs
VIEDEO
DURACION LINEA DE SINCRONISMO 4.7 μs
HORIZONTAL
MULTIRAGAFA

MEDIDA VALOR
NIVEL DE SINCRONISMO -300 mV
VOLTAJE PICO A PICO 1.007 V
NIVELES DE LUMINANCIA
PRIMER NIVEL 550 mV
SEGUNDO NIVEL 500 mV
TERCER NIVEL 406 mV
CUARTO NIVEL 361 mV
QUINTO NIVEL 293 mV
SEXTO NIVEL 231 mV
SEPTIMO NIVEL 156 mV
OCTAVO NIVEL 106 mV

MEDIDA VALOR
DURACION DE UNA LINEA ACTIVA DE 63.5 μs
VIEDEO
DURACION LINEA DE SINCRONISMO 4.7 μs
HORIZONTAL
PUNTOS

MEDIDA VALOR
NIVEL DE SINCRONISMO -300 mV
VOLTAJE PICO A PICO 994 mV
NIVELES DE LUMINANCIA
PRIMER NIVEL (BLANCO) 700 mV
SEGUNDO NIVEL (NEGRO) 62.5 mV
 MEDIDA VALOR
DURACION DE UNA LINEA ACTIVA DE 63.5 μs
VIEDEO
DURACION LINEA DE SINCRONISMO 4.7 μs
HORIZONTAL

Cuestionario

1. Dibuje la señal de video compuesto, para dos líneas consecutivas de:

a. Un cuadro blanco
b. Dos barras blancas y dos barras verticales negras equiespaciadas en la
pantalla.
c. Un cuadro en el que el extremo izquierdo es negro y cambia de forma
continua hasta blanco en el extremo derecho.
2 ¿Porque se insertan los pulsos de sincronismo horizontal durante los intervalos de blanking
horizontal?

Rta/. Debido a que la duración de blanking horizontal esta medida a través de líneas y los
pulsos de sincronismo cuentan estas líneas.
LABORATORIO DE TELEVISIÓN: PRÁCTICA 2 LA SEÑAL DE
VIDEO COMPUESTA A COLOR.

1. Explique la diferencia entre una señal con burst, pero sin información de señal de
croma,la de una señal con croma, pero sin burst, y la de una señal con burst y con
señal de croma.

Rta/ Señal con burst sin croma: Se presenta una imagen a blanco y negro sin mayor
cambio.
Señal sin burst con croma: Se visualiza la imagen con un desfase de color pero que
conserva la estructura de la imagen
Señal con burst con croma: Se muestra una imagen ideal a color.

2. ¿Que diferencias presenta la ráfaga en PAL respecto a NTSC? ¿Cómo se veria la ráfaga
de NTSC en el osciloscopio respecto a la que observo en la practica?

Rta/ En NTSC la frecuencia de la ráfaga es de 3.579545 MHz con una tolerancia de ±11
Hz, mientras que en PAL va desde los 4.433361875 MHz ± 5 Hz h ( Sistemas B,D,G,H e
I) hasta 3.57561149 MHz ±10 Hz (sistema M).

3. Que ocurriría si en NTSC tanto la señal I como la Q tuvieran el mismo ancho de banda
que en PAL.

Rta/
4. ¿Qué diferencias hay entre los sistemas PAL-M y PAL-N?

Rta/

5. ¿Porque si la señal completa de televisión (Audio asociado + ¿Video) ocupa un poco

más de 6 MHz, algunos de los sistemas PAL asignan el canal un ancho de banda de 8
MHz?
