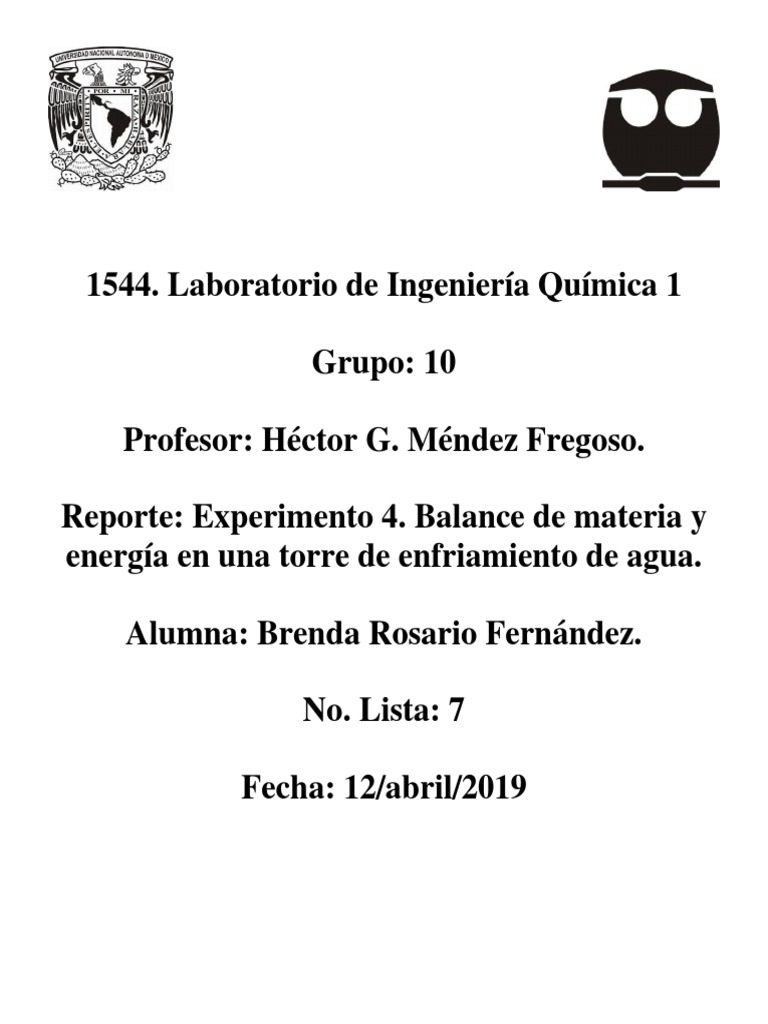

1544.

Laboratorio de Ingeniería Química 1

Grupo: 10

Profesor: Héctor G. Méndez Fregoso.

Reporte: Experimento 4. Balance de materia y

energía en una torre de enfriamiento de agua.

Alumna: Brenda Rosario Fernández.

No. Lista: 7

Fecha: 12/abril/2019
Problema:

Encontrar el flujo de aire (m3 /h) necesario para enfriar 4.35 L/min de agua de una temperatura cercana a 48°C hasta
28°C en una torre de enfriamiento. Explore por lo menos tres flujos de aire en el intervalo de 90 a 310 m 3 /h.

Resuelva los balances de materia y energía en la torre de enfriamiento para cada flujo de aire que probó y conteste las
siguientes preguntas:

a) ¿Qué cantidad de agua se evapora y se transfiere al aire en kg/h?

b) ¿Qué cantidad de energía pierde el agua y se transfiere al aire en Kcal/h?
c) ¿Qué cantidad de agua se pierde por arrastre en kg/h?
d) ¿Cuál es la influencia del flujo de aire en el enfriamiento del agua y en la cantidad de agua evaporada?

Datos experimentales:
NOMENCLATURA

A flujo másico de AIRE SECO en la entrada a la torre (kg aire seco/h).

B flujo másico de AIRE SECO a la salida de la torre (kg aire seco/h).

C flujo másico de alimentación de AGUA caliente (kg/h).

D flujo másico a la salida de AGUA fría (kg/h).

YA humedad absoluta del AIRE en la entrada a la torre (kg H2 O vapor/kg aire seco).

YB humedad del AIRE a la salida de la torre (kg H2 O vapor/kg aire seco).

Bagua flujo másico de arrastre (agua líquida) con aire de salida (kg agua líquida/h).

∆H diferencia de entalpía entre el estado final menos el inicial (consulte el diagrama de “cajitas” al final del anexo).
3. CUESTIONARIO. Actividades previas al cuestionario

1. Representar mediante un diagrama de flujo simplificado el proceso del enfriamiento de agua y señalar las corrientes
de entrada y salida, así como las variables involucradas. Use la notación declarada en el anexo de este guión.

YB [kgH2O/kgAS] B C C [kg/h]

TB [°C] Bagua [kg/h] Tc [°C]

TA [°C]

YA [kgH2O/kgAS]

A [kg AS/h]

D [kg/h] TD [°C]

2. Para cada una de las corridas efectuar los cálculos de balance de materia y energía (consultar el anexo). Conteste lo
siguiente

Balance de materia

Aire Seco: A = B

Agua: C + A YA = D + B YB + Bagua

Agua evaporada: A (YB - YA)

Balance de energía:

∆H1 = 0.0 (porque se separan los componentes de una corriente gaseosa y el calor de mezclado para gases es cero).

∆H2 = 0.0 (porque los estados inicial y final son agua pura a la misma temperatura).
∆H3 = A Cpaire (TB - TA)

∆H4 = A YA CpV agua (TB - TA)

∆H5 = A (YB - YA) { CpL agua (To - TC) + ∆To + CpV agua (TB - To) }

∆H6 = 0.0 (porque se mezclan corrientes gaseosas a la misma temperatura y el calor de mezclado para gases es cero)

∆H7 = (Bagua) CpL agua (TB - TC)

∆H8 = D CpL agua (TD - TC) SUMA = ∆H1 + ∆H2 + ∆H3 + ∆H4 + ∆H5 + ∆H6 + ∆H7 + ∆H8

SUMA = Transferencia de calor del exterior a la torre de enfriamiento

1. ¿Cómo advierte que se alcanza el régimen permanente en la operación de la torre?

Cuando el valor de las variables se vuelve constante, es decir ya no cambian en un tiempo determinado.
2. ¿Cuántos grados centígrados se enfrió el agua? ¿Cómo se llama este intervalo de temperatura?
corrida flujo de aire [m^3/h] Tentrada [°C] Tsalida [°C] ∆T [°C]
1 120 43 30.6 12.4
2 200 43 27.3 15.7
3 290 43 24.3 18.7
Se le llama calor latente, es decir es la energía que un cuerpo o sustancia necesita para cambiar su estado y
aumenta proporcionalmente respecto al flujo del aire.

3. Comparar la humedad absoluta del aire a la entrada y a la salida de la torre, ¿a qué se debe la diferencia?
La humedad absoluta a la entrada es menor que a la salida porque cuando la temperatura de bulbo seco es
mucho mayor a la temperatura de bulbo húmedo la humedad relativa disminuye, mientras que si las
temperaturas de bulbo húmedo y seco son similares entre si la humedad relativa aumenta.
Podemos observar que a la salida de la torre las temperaturas de bulbo húmedo y seco son muy similares, esto
se debe a que se encuentra en el punto de saturación.

5. Calcular el flujo másico de aire y los flujos másicos de agua a la entrada y a la salida de la torre de enfriamiento.

6. Comparar el flujo másico de agua a la entrada y a la salida de la torre, ¿a qué se debe la diferencia?

El flujo másico de agua a la entrada es mayor que el flujo másico a la salida, esto se debe a que al pasar por la torre
de enfriamiento parte del flujo inicial se evapora y otra parte se pierde en el arrastre.

8. Resolver el balance de energía y determinar las diferentes contribuciones (ver procedimiento en el anexo). ¿De
cuánto son las contribuciones para enfriar el agua y para evaporar el agua (ΔH5 y ΔH8 )? También observe la suma
de todas las contribuciones. ¿Qué representa este número? Este último número debe ser cercano a cero, un valor
grande es indicio de error en algunas de sus mediciones.
9. De las mediciones que realizó, ¿cuáles espera que tengan el mayor error experimental?

De las mediciones experimentales esperaría que la temperatura de bulbo húmedo y seco a la salida de la torre de
enfriamiento, ya que el área de salida es amplia, se tiene que sacar un promedio de varios puntos de esta.

Otro error que se puede esperar es en la estimación de los valores a partir de la carta psicométrica, ya que al ser un
método experimental dependerá de la persona que realice las lecturas en dicha carta.

12. Analizar los cálculos del balance de energía y contestar a la pregunta: ¿cómo ocurre el enfriamiento de agua?

El enfriamiento ocurre cuando el agua, al caer a través de la torre, se pone en contacto directo con una corriente de
aire que fluye a contracorriente o a flujo cruzado, con una temperatura menor a la temperatura del agua, en estas
condiciones, el agua se enfría por transferencia de masa (evaporación), originando que la temperatura del aire y su
humedad aumenten y que la temperatura del agua descienda; la temperatura límite de enfriamiento del agua es la
temperatura del aire a la entrada de la torre.

13. Analizar los cálculos de las corridas a los diferentes flujos de aire y determinar la influencia que éste tiene sobre
el enfriamiento del agua.

A mayor flujo de aire en la entrada existe una mayor disminución en la temperatura del agua a la salida de la torre
de enfriamiento, esto se debe a que entre más aire entre a la torre, el agua podrá tomar una mayor cantidad de
energía de sus alrededores.

14. Con los resultados de las diferentes corridas a los diferentes flujos de aire, prepare las siguientes gráficas:

• Temperatura de agua de salida vs flujo de aire.

• Cantidad de agua evaporada vs flujo de aire.

17. ¿Cuál es el flujo de aire encontrado para enfriar la corriente de agua a la temperatura del problema?
b= 34.9
m= -0.0368
r2= 0.99

Y= -0.0368x+34.9

t= 28°C

Flujo de entrada= 187.5 [kg/h]

Conclusiones:

- A mayor flujo de aire en la entrada de la torre de enfriamiento mayor cantidad de agua evaporara.
- A mayor flujo de aire en la entrada de la torre de enfriamiento menor será la temperatura del agua a la salida de
la torre.
- Se necesita un flujo de 187.5 [kg/h] para enfriar 4.35 L/min de agua de una temperatura cercana a 48°C hasta
28°C en una torre de enfriamiento.
- Cuando las temperaturas de bulbo húmedo y seco sean iguales, será porque el aire estará saturado.

Bibliografía:

- https://www.casadellibro.com/libro-torres-de-refrigeracion/9788432965562/583493
- https://www.dspace.espol.edu.ec/bitstream/123456789/11969/3/TESIS%20SANTIAGO%20VILLA.pdf
