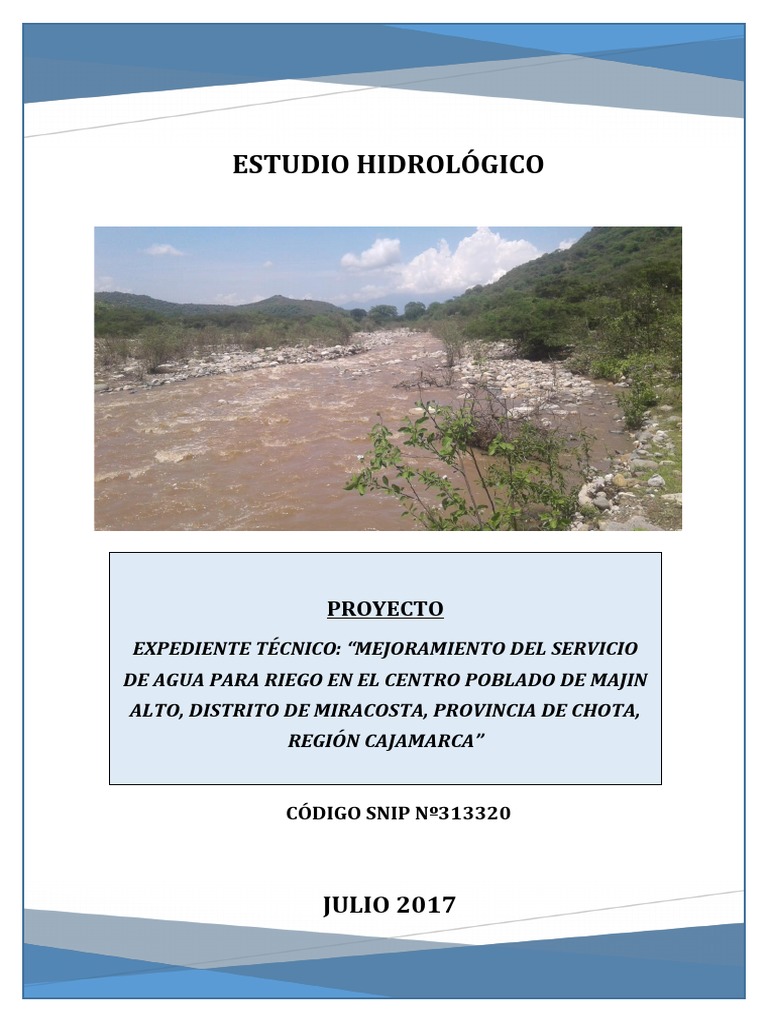

PROYECTO
EXPEDIENTE TÉCNICO: “MEJORAMIENTO DEL SERVICIO
DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN
ALTO, DISTRITO DE MIRACOSTA, PROVINCIA DE CHOTA,
REGIÓN CAJAMARCA”
JULIO 2017
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
ÍNDICE
I. ASPECTOS GENERALES ....................................................................................................................... 2
ESTUDIO HIDROLÓGICO 1
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
I. ASPECTOS GENERALES
1.1. INTRODUCCIÓN
1.2. ANTECEDENTES
En la actualidad existente una captación en el rio Majin, de la cual se proyecta una línea de
conducción que abastece de agua a los beneficiarios mediante compuertas laterales, este
sistema fue ejecutado como parte del proyecto “MEJORAMIENTO DEL SERVICIO DE AGUA
PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE MIRACOSTA,
PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”, el cual involucró a las comunidades de
Majin. El proyecto sin embargo no cuenta con una red de distribución para poder llegar a cada
una de las parcelas que están bajo la línea de conducción, lo cual ha generado que una cantidad
limitada de beneficiarios abra las compuertas laterales y utilicen pequeñas acequias para hacer
llegar el agua a sus parcelas. Esto no beneficia a la gran mayoría porque el agua no es utilizada
de manera adecuada. Haciendo del proyecto en su etapa inicial un elefante blanco con una
población angustiada que sigue esperando ser beneficiada.
1.3. OBJETIVOS
ESTUDIO HIDROLÓGICO 2
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
1.4. JUSTIFICACIÓN DEL ESTUDIO
La ausencia de un sistema de riego adecuado, para cada familia de las localidades de Majin,
hace que se realice producción agrícola solamente en épocas de lluvia, dejando de cultivar la
tierra en épocas de verano por no poseer un sistema de riego adecuado que les permita cubrir
la demanda de agua para sus cultivos. Cabe señalar que frente a este problema, ya existió un
proyecto de riego por inundación, que pretendía beneficiar a la localidades de Majin,
actualmente este proyecto no se encuentra operando debido a muchas deficiencias que
presenta para su funcionamiento.
Ante esta problemática, actualmente los pobladores de las localidades de Majin se han
organizado y vienen gestionando un sistema de riego, teniendo los deseos de tecnificar sus
terrenos para cultivar en cualquier época del año.
Con la ejecución de este proyecto, los agricultores de las localidades mencionadas tendrán la
oportunidad de producir cultivos de ciclo corto en cada parcela familiar, y más que nada, en
todos los meses del año, ello conlleva a un cambio positivo de la población porque se estaría
garantizando la seguridad alimentaria y la generación de un excedente económico que permita
el incremento del flujo comercial dentro de la zona del proyecto.
ESTUDIO HIDROLÓGICO 3
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
II. EVALUACIÓN HIDROLÓGICA
Departamento : Cajamarca
Provincia : Chota
Distrito : Miracosta
Ubicación Geográfica.- El presente proyecto pretende captar las aguas del rio Majin,
geográficamente en el punto ubicado entren las coordenadas UTM WDS84 – Zona 17 Sur,
tal como se detalla:
Norte : 9274862
Este : 688301
Vertiente : Pacífico
ESTUDIO HIDROLÓGICO 4
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
Cuadro 1: Ubicación Geográfica del Proyecto
Macro localización
ESTUDIO HIDROLÓGICO 5
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
Micro Localización – Distrito de Miracosta
Ubicación
del
proyecto
El cuadro anterior nos muestra que la distancia que existe desde la Ciudad de Chiclayo hasta
la localidad de Majín Alto es de 70.2 Km, donde el viaje se realiza en un tiempo promedio de
1.30 horas.
ESTUDIO HIDROLÓGICO 6
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
c) Calidad del agua
Se ha determinado la calidad del agua para fines de riego tomando muestras de agua y
realizando el análisis físico – químico de la misma, en el laboratorio de Análisis de Suelos y
Aguas del Instituto Nacional de Innovación Agraria (INIA), con los siguientes resultados:
Con lo que se concluye que la muestra de agua del Rio Majín se encuentra dentro de los
límites máximos permisibles para los parámetros analizados de acuerdo a la categoría 2, Sub
Categoría A1 de los Estándares Nacionales de Calidad de Ambientales para agua D.S. N°
002-2008-MINAM
ESTUDIO HIDROLÓGICO 7
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
d) ESTUDIO HIDROLÓGICO DE LA “SUBCUENCA MAJIN”
La cuenca delimitada a partir del punto plantado para la “Captación del Rio Majin”
presenta 105.79 km2, esta área se extiende desde la cota 500 msnm hasta 3300 msnm.
Perímetro (P)
ESTUDIO HIDROLÓGICO 8
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
CURVA HIPSOMETRICA
3500
3000
2500
ALTITUD msnm
2000
1500
1000
500
0
0.0 20.0 40.0 60.0 80.0 100.0 120.0
ÁREAS SOBRE LAS ALTITUDES (Km2)
ESTUDIO HIDROLÓGICO 9
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
La curva de frecuencia de altitudes representa la distribución en porcentaje de las
superficies ocupadas por las diferentes altitudes.
ESTUDIO HIDROLÓGICO 10
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
Fig. 2: Curva de frecuencias de la Cuenca Majin
F R E C U E N C I A D E AL T I T U D E S
3250
3150
3050
2950
2850
2750
2650
2550
2450
Cotas (m.s.n.m.)
2350
2250
2150
2050
1950
1850
1750
1650
1550
1450
1350
1250
1150
1050
950
850
750
650
550
0.0000 2.0000 4.0000 6.0000 8.0000 10.0000 12.0000
Índice representativos
ESTUDIO HIDROLÓGICO 11
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
Pendiente media de la cuenca
𝐸. ∑𝐿𝑐𝑛
𝑆𝑐 =
𝐴
ESTUDIO HIDROLÓGICO 12
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
Pendiente del cauce principal
Para determinar la pendiente del cauce principal se utiliza el Método: Ecuación de Taylor y
Schwartz.
2
∑𝑛𝑖=1 𝐿𝑖
𝑆= [ ]
𝐿𝑖
∑𝑛𝑖=1 1/2
𝑆𝑖
Dónde:
S: Pendiente del cauce principal
Li: Longitud del tramo del cauce principal entre cada curva de nivel
Si: Pendiente en cada tramo del cauce principal entre cada curva de nivel
Cuadro. 7: Pendiente de cauce principal de la Subcuenca Majin
LONGITUD PENDIENTE
CURVAS DE NIVEL (m) DESNIVEL (m) (Si)^0.5 Li/(Si)^0.5
Li (m) (Si)
500 600 100 2335.476 0.042818 0.206925 11286.599
600 700 100 2381.267 0.041994 0.204925 11620.161
700 800 100 1458.735 0.068553 0.261825 5571.403
800 900 100 1196.249 0.083595 0.289127 4137.446
900 1000 100 1217.137 0.082160 0.286636 4246.286
1000 1100 100 1045.182 0.095677 0.309317 3378.998
1100 1200 100 1110.866 0.090020 0.300033 3702.478
1200 1300 100 1035.059 0.096613 0.310826 3330.026
1300 1400 100 929.918 0.107536 0.327927 2835.744
1400 1500 100 682.747 0.146467 0.382710 1783.979
1500 1600 100 623.000 0.160514 0.400642 1555.006
1600 1700 100 507.545 0.197027 0.443877 1143.436
1700 1800 100 543.121 0.184121 0.429093 1265.741
1800 1900 100 489.763 0.204180 0.451863 1083.874
1900 2000 100 627.114 0.159461 0.399325 1570.434
2000 2100 100 336.798 0.296914 0.544898 618.094
2100 2200 100 437.536 0.228553 0.478072 915.210
2200 2300 100 292.865 0.341454 0.584341 501.189
2300 2400 100 102.636 0.974317 0.987075 103.980
2400 2500 100 77.225 1.294917 1.137944 67.864
2500 2600 100 206.466 0.484341 0.695946 296.669
2600 2700 100 917.367 0.109008 0.330163 2778.527
2700 2800 100 759.228 0.131713 0.362922 2091.984
2800 2900 100 671.239 0.148978 0.385977 1739.065
2900 3000 100 421.966 0.236986 0.486812 866.795
3000 3100 100 677.306 0.147644 0.384244 1762.696
3100 3200 100 613.330 0.163044 0.403788 1518.942
3200 3300 100 281.265 0.355537 0.596269 471.708
DISTANCIA TOTAL 21978.406 72244.334
La pendiente del cauce principal es de 9.26 %.
ESTUDIO HIDROLÓGICO 13
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
e) Análisis de máximas avenidas
Este método fue propuesto por Temez (1987,1991), para cuenca menores a 770 Km2 y con
tiempos de concentración (Tc) de entre 0.25 y 24 horas, la fórmula es:
𝑄 = 0.278 ∗ 𝐶 ∗ 𝐼 ∗ 𝐴 ∗ 𝐾
Donde:
Q = Caudal máximo de diseño (m³/s)
C = Coeficiente de escorrentía para el intervalo en que se produce I
I = Intensidad de precipitación máxima horaria en (mm/h)
A = área de la cuenca en (km²)
K = Coeficiente de uniformidad
DETERMINAMOS
A. Tiempo de concentración
𝐿 0.76
𝑇𝑐 = 0.3 ∗ (𝑆0.25 )
Donde:
L= Longitud del cauce mayor (m)
S= Pendiente promedio del cauce mayor (m/m)
Tc = 1.790 horas
B. Coeficiente de Uniformidad
𝑐 𝑇 1.25
𝐾 = 1 + 𝑇 1.25
𝑐 +14
Entonces:
K= 1.129
C. Coeficiente de Simultaneidad o factor reductor kA
𝑘𝐴 = 1 − 𝐿𝑜𝑔 10 (𝐴)/15
A= 105.791 Km²
kA = 0.865
𝑃 = 𝑘𝐴 ∗ 𝑃𝑑
ESTUDIO HIDROLÓGICO 14
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
Donde:
280.1−𝑇𝑐0.1
𝑃
𝐼 = (24) ∗ 11 280.1−1
F. Coeficiente de escorrentía
Pd = 27.82 mm
CN = 86 Tablas
Po = 8.1395
C= 0.30728
ESTUDIO HIDROLÓGICO 15
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
𝑄 = 0.278 ∗ 𝐶 ∗ 𝐼 ∗ 𝐴 ∗ 𝐾
Se conoce:
I= 7.67 mm/h
A= 105.79 Km²
K= 1.129
C= 0.31
CALCULAMOS EL CAUDAL:
Q= 78.23 m³/s
Del estudio hidrológico se tiene que el caudal máximo de la cuenta Majin según el método
racional modificado se tiene de 78.23 m3/s, para el diseño de la estructura de la bocatoma se
tendrá en solo un sector del Rio Majin, por donde se desviara un caudal máximo de 14m3/s.
ESTUDIO HIDROLÓGICO 16
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
PARÁMETROS Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic Anual
Precipitación 85.29 130.49 171.19 116.99 84.78 30.25 12.94 11.00 61.27 137.39 107.81 102.86
1052.23
(mm)
T° Promedio
15.21
(°C) 14.8 14.9 15.2 15.55 15.2 14.7 14.75 14.55 15.9 15.5 15 16.45
Elaboración: Equipo técnico.
ESTUDIO HIDROLÓGICO 17
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
Fig. 3: Distribución Mensual de Precipitaciones en la Estación Meteorológica de
Chota, Año 1995 – 2015
180.00
Periodo
160.00 de
Periodo Avenidas
de
140.00
Avenidas
120.00
Precipitacion (mm)
100.00
Periodo de
80.00 Estiaje
60.00
40.00
20.00
0.00
ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
ESTUDIO HIDROLÓGICO 18
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
2.3. OFERTA HÍDRICA
La disponibilidad hídrica de una fuente de agua es el volumen total de agua dispuesta a ser
utilizado, ya sea con fines agrarios, industriales o poblacionales.
Conocer la disponibilidad hídrica nos permite optimizar y/o maximizar el uso de los recursos
hídricos disponibles, este valor en las fuentes hídricas superficiales y subterráneas es obtenido
a través de la ejecución de aforos in situ.
Considerando un caudal ecológico de 0.254 lts/s (15%), la oferta disponible sería 0.762 lts/s.
Para la oferta de agua con proyecto se está tomando en cuenta la autorización con la que
cuentan el Comité de Usuarios de Agua Majín Alto y que mediante Resolución Directoral la ANA
ha otorgado a cada uno de los sectores, a saber:
Con lo que se ha llegado a determinar que se puede disponer de un promedio de 100.8 l/seg,
tal como se puede apreciar en el siguiente cuadro. En anexos se adjunta las resoluciones
correspondientes antes mencionadas. Disponer de un promedio de 100.8 l/seg
ESTUDIO HIDROLÓGICO 19
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
______________________________________________________________________________________________________________________________
Cuadro N° 11: Volumen de agua autorizada por al ANA para el Sistema de riego Majín Alto
Número de
días del días 31 28 31 30 31 30 31 31 30 31 30 31
mes,
ESTUDIO HIDROLÓGICO 20
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO
DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
2.4. USOS Y DEMANDA DE AGUA.
b) Demanda futura.
El manejo del agua se ha plateado a partir del intervalo de riego, el cual nos indica que
los cultivos se mantienen estables considerando un intervalo de 04 días en su riego; de
esta manera se ha planteado establecer 03 sectores (01 sector por cada día de riego).
A continuación se muestra los sectores de riego planteados:
SECTOR
HUACA
AL
IRON
U
AQ
CH
OR
ECT A
S TER
E
RR
CA
OR
ECT
S
ESTUDIO HIDROLÓGICO 21
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO
DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
A partir de la información anterior se ha planteado un cronograma de riego anual (Ver
Anexos A), del cual se determina la cantidad de días de riego por mes que va a tener
cada sector.
Cuadro 13: Días efectivos de riego en cada mes por cada sector.
MES ENE. FEB. MAR. ABR. MAY. JUN. JUL. AGO. SET. OCT. NOV. DIC.
SECTOR LAS Días
11 9 10 10 11 10 10 10 10 11 10 10
HUACAS Riego*
SECTOR LA Días
10 10 10 10 10 10 11 10 10 10 10 11
CARRETERA Riego*
SECTOR Días
10 9 11 10 10 10 10 11 10 10 10 10
CHAQUIRONAL Riego*
TOTAL DÍAS X MES 31 28 31 30 31 30 31 31 30 31 30 31
Cedula de Cultivo
El proyecto plantea una cedula de cultivo mejorada para cada sector (Ver Anexos B),
las cuales conllevan a los beneficiarios ofertar productos de competencia y de mejor
calidad en otros mercados de la región, esto en aras de mejorar su rentabilidad.
Kc de cultivos
ESTUDIO HIDROLÓGICO 22
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
MES ENE. FEB. MAR. ABR. MAY. JUN. JUL. AGO. SET. OCT. NOV. DIC.
Área (Ha) 38 38 32 25 26 26 26 26 19 25 38 38
SECTOR LAS Días
11 9 10 10 11 10 10 10 10 11 10 10
HUACAS Riego*
Kc 1.08 0.96 0.95 1.01 1.02 0.98 0.97 1.04 1.08 0.99 0.88 0.98
Área (Ha) 86 86 71 56 58 58 58 58 43 56 86 86
SECTOR LA Días
10 10 10 10 10 10 11 10 10 10 10 11
CARRETERA Riego*
Kc 1.08 0.96 0.95 1.01 1.02 0.98 0.97 1.04 1.08 0.99 0.88 0.98
Área (Ha) 48 48 40 31 33 33 33 33 24 31 48 48
SECTOR Días
10 9 11 10 10 10 10 11 10 10 10 10
CHAQUIRONAL Riego*
Kc 1.08 0.96 0.95 1.01 1.02 0.98 0.97 1.04 1.08 0.99 0.88 0.98
TOTAL Ha 172 172 142 112 117 117 117 117 87 112 172 172
TOTAL DÍAS X MES 31 28 31 30 31 30 31 31 30 31 30 31
* Los cuadros “Días de riego” hace referencia a la cantidad de días que va hacer regado cada sector en el mes indicado. Los datos han
sido obtenido a partir del cronograma anual mostrado en el Anexo A.
** El área de riego, coeficiente de cultivo promedio Kc de cada sector han sido extraídas de las cedulas de cultivo mostradas en el Anexo
B.
ESTUDIO HIDROLÓGICO 23
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO
DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
Eficiencia del proyecto
El sistema actual de riego consiste en acequias, hechas por los propios beneficiarios,
que abastecen de agua a los terrenos próximos a la línea de conducción existentes y a
la fuente de agua.
Debido a que es posible ganar hectáreas de riego mejorando la eficiencia del sistema,
se ha propuesto un sistema de riego, para el cual se ha considerado una eficiencia del
90%.
𝐼𝑟 = 𝐷𝑅/𝐸𝑇𝑐
𝐶𝐶 − 𝑃𝑀𝑃
𝐷𝑅 = ∗ 𝐷𝑎𝑝 ∗ 𝑃𝑟 ∗ 𝑓𝑎
100
ESTUDIO HIDROLÓGICO 24
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
Cuadro 15: Calculo de intervalo de riego para el Sector La Huaca
ESTUDIO HIDROLÓGICO 25
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
Cuadro 17: Calculo de intervalo de riego para el Sector La Carretera
Luego de efectuar los cálculos se ha considerado un intervalo de tiempo de riego para cada sector, por esta razón el área de total del
proyecto se ha divido en 3 sectores.
En el rio Majin no hay otras demandas de carácter poblacional, agrícolas, piscícolas, mineros, industriales, etc. La población asentada en el
ámbito, se sirve de agua entubada que procede de manantiales existentes en la zona para el sistema de agua potable.
Considerando los parámetros anteriores y teniendo como objetivo que se atienda a todos los beneficiarios, se ha calculado la demanda de
agua para cada sector.
Debe tenerse presente que el requerimiento total de agua mensual por sector debe considerarse a partir de los días efectivos de riego de
cada mes.
ESTUDIO HIDROLÓGICO 26
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
Cuadro 18: Demanda de agua del Sector la Huaca
PARÁMETRO UNIDAD ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
Evotranspiracion Potencial (Eto) (mm/dia) 5.22 5.25 5.42 5.14 4.62 4.39 4.47 4.80 5.38 5.39 5.36 5.60
Coeficiente de cultivo Kc de sector 1.08 0.96 0.95 1.01 1.02 0.98 0.97 1.04 1.08 0.99 0.88 0.98
Evapotranspiración Real (ETR) (mm/dia) 6.09 5.04 5.16 5.17 4.73 4.31 4.36 4.99 5.79 5.35 4.73 5.48
PP75% (mm/dia) 1.56 3.15 4.11 3.11 1.52 0.16 0.13 0.12 1.01 2.26 2.59 2.39
Lamina Neta (mm/mes) (mm/dia) 4.54 1.89 1.05 2.06 3.20 4.14 4.22 4.87 4.78 3.09 2.14 3.09
Eficiencia de riego (Er) (%) 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90
N° dias de riego en cada mes x
(dias) 31 28 31 30 31 30 31 31 30 31 30 31
sector
(mm/dia) 5.04 2.10 1.16 2.29 3.56 4.60 4.69 5.41 5.32 3.43 2.38 3.43
Requerimiento Vol. Bruto de Agua m3/ha/dia 50.41 21.00 11.62 22.91 35.60 46.05 46.93 54.13 53.16 34.29 23.80 34.32
m3/ha/mes 1,562.56 588.11 360.33 687.33 1,103.45 1,381.47 1,454.83 1,678.08 1,594.84 1,063.12 713.98 1,064.04
Área de Cultivo de sector has 38.33 38.33 31.64 24.96 26.07 26.07 26.07 26.07 19.38 24.96 38.33 38.33
Módulo de Riego (24 horas) Lt/Seg/Ha) 0.58 0.24 0.13 0.27 0.41 0.53 0.54 0.63 0.62 0.40 0.28 0.40
Caudal demandado (Qdem) Lt/seg 22.36 9.32 4.26 6.62 10.74 13.89 14.16 16.33 11.92 9.91 10.56 15.23
Requerimiento Total Volumen
MC/mes 0.0599 0.0225 0.0114 0.0172 0.0288 0.0360 0.0379 0.0437 0.0309 0.0265 0.0274 0.0408
mensual (Vt)
Demanda Total Anual MMC 0.3830
ESTUDIO HIDROLÓGICO 27
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
Evotranspiracion Potencial
(mm/dia) 5.22 5.25 5.42 5.14 4.62 4.39 4.47 4.80 5.38 5.39 5.36 5.60
(Eto)
Coeficiente de cultivo Kc de
1.08 0.96 0.95 1.01 1.02 0.98 0.97 1.04 1.08 0.99 0.88 0.98
sector
Evapotranspiración Real
(mm/dia) 6.09 5.04 5.16 5.17 4.73 4.31 4.36 4.99 5.79 5.35 4.73 5.48
(ETR)
PP75% (mm/dia) 1.56 3.15 4.11 3.11 1.52 0.16 0.13 0.12 1.01 2.26 2.59 2.39
Lamina Neta (mm/mes) (mm/dia) 4.54 1.89 1.05 2.06 3.20 4.14 4.22 4.87 4.78 3.09 2.14 3.09
Eficiencia de riego (Er) (%) 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90
N° dias de riego en cada mes
(dias) 31 28 31 30 31 30 31 31 30 31 30 31
x sector
(mm/dia) 5.04 2.10 1.16 2.29 3.56 4.60 4.69 5.41 5.32 3.43 2.38 3.43
Requerimiento Vol. Bruto de
m3/ha/dia 50.41 21.01 11.63 22.91 35.59 46.05 46.93 54.13 53.16 34.30 23.80 34.33
Agua
m3/ha/mes 1,562.59 588.18 360.39 687.42 1,103.38 1,381.50 1,454.98 1,678.10 1,594.72 1,063.24 714.06 1,064.08
Área de Cultivo de sector has 85.70 85.70 70.75 55.81 58.30 58.30 58.30 58.30 43.35 55.81 85.70 85.70
Módulo de Riego (24 horas) Lt/Seg/Ha) 0.58 0.24 0.13 0.27 0.41 0.53 0.54 0.63 0.62 0.40 0.28 0.40
Caudal demandado (Qdem) Lt/seg 50.00 20.84 9.52 14.80 24.02 31.07 31.67 36.53 26.67 22.15 23.61 34.05
Requerimiento Total Volumen
MC/mes 0.1339 0.0504 0.0255 0.0384 0.0643 0.0805 0.0848 0.0978 0.0691 0.0593 0.0612 0.0912
mensual (Vt)
Demanda Total Anual MMC 0.8566
ESTUDIO HIDROLÓGICO 28
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
De los cuadros anteriores se determina la demanda total, la cual resulta sumando los requerimientos mensuales de cada sector.
* El intervalo de riego nos permite considerar, en el manejo del agua, el riego de cada sector.
ESTUDIO HIDROLÓGICO 29
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
2.5. BALANCE HÍDRICO
Corresponde la comparación entre todas las ofertas y las demandas totales mensuales.
PARÁMETRO UNIDAD ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
N° dias del mes (dias) 31 28 31 30 31 30 31 31 30 31 30 31
m3/s 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10
Oferta disponible
l/s 100.8 100.8 100.8 100.8 100.8 100.8 100.8 100.8 100.8 100.8 100.8 100.8
m3/s 0.10 0.04 0.02 0.03 0.05 0.06 0.06 0.07 0.05 0.04 0.05 0.07
Demanda
l/s 100.3 41.8 19.1 29.7 48.2 62.4 63.6 73.3 53.5 44.5 47.4 68.3
Balance hídrico m3/s 0.00 0.06 0.08 0.07 0.05 0.04 0.04 0.03 0.05 0.06 0.05 0.03
* l/s 0.5 59.0 81.7 71.1 52.6 38.4 37.2 27.5 47.3 56.3 53.4 32.5
* El balance hídrico se está logrando considerando: 1) Un intervalo de riego para sector según
los cuadros mencionados; 2) Fraccionamiento del total del área en 03 sectores.
En relación al balance hídrico considerado, se observa que todas las demandas nos dan
resultados positivos a lo largo de los meses del año, demostrando que existe disponibilidad
hídrica para atender la demanda agrícola.
ESTUDIO HIDROLÓGICO 30
“MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN EL CENTRO POBLADO DE MAJIN ALTO, DISTRITO DE
MIRACOSTA, PROVINCIA DE CHOTA, REGIÓN CAJAMARCA”
________________________________________________________________________________________________________________________
2.6. DESCRIPCIÓN DEL PLAN DE APROVECHAMIENTO E INGENIERÍA DEL PROYECTO
El plan de aprovechamiento hídrico considera aprovechar un caudal de 100.3 l/s del Rio
Majin durante las 24 horas del día y todos los meses del año, para cubrir la demanda de
agua de los cultivos propuestos en las localidades de Majin Alto, para ello se proyecta la
construcción de un reservorio recubiertas con Geomembrana para impedir la infiltración del
agua, ubicadas en las partes altas de las localidades, las cuales se llenaran durante la noche
(12 horas), las cuales aportaran un caudal de 100.3 L/s para abastecer durante el día (12
horas), instalación de la línea de conducción con tubería HDPE DN 315,SDR17 hasta el
reservorio proyectado, construcción de cámaras rompe presión en la red la línea de
conducción y red de distribución ubicadas en lugares donde lo indique el diseño hidráulico,
instalación de redes de distribución con tuberías PVC, instalación de válvulas de purga y de
control en la red de distribución.
La operación y mantenimiento del sistema de riego de las localidades que abarca el proyecto
está bajo la responsabilidad de los beneficiarios del proyecto representados por su comité
de regantes y autoridades locales, a fin de garantizar que las estructuras proyectadas
alcancen su ciclo de vida útil, y el buen funcionamiento de todo el sistema, evitando las
pérdidas de agua por un mal manejo de las válvulas de control, rotura de tubería y
aspersores en las parcelas, lo cual garantizara un aporte significativo a las buenas prácticas
de uso del agua y con ello contribuirá a la gestión de los recursos hídricos.
Los resultados de nuestros análisis sobre la oferta del agua, nos permite confirmar la
sostenibilidad de la fuente, para una buena funcionalidad del sistema de riego, así mismo se
continuará monitoreando la cantidad y calidad del agua en coordinación con el comité de
regantes y autoridades locales. Ello con la finalidad de garantizar un flujo continuo del agua
y la sostenibilidad del servicio de riego para los agricultores de las localidades mencionadas.
ESTUDIO HIDROLÓGICO 31
