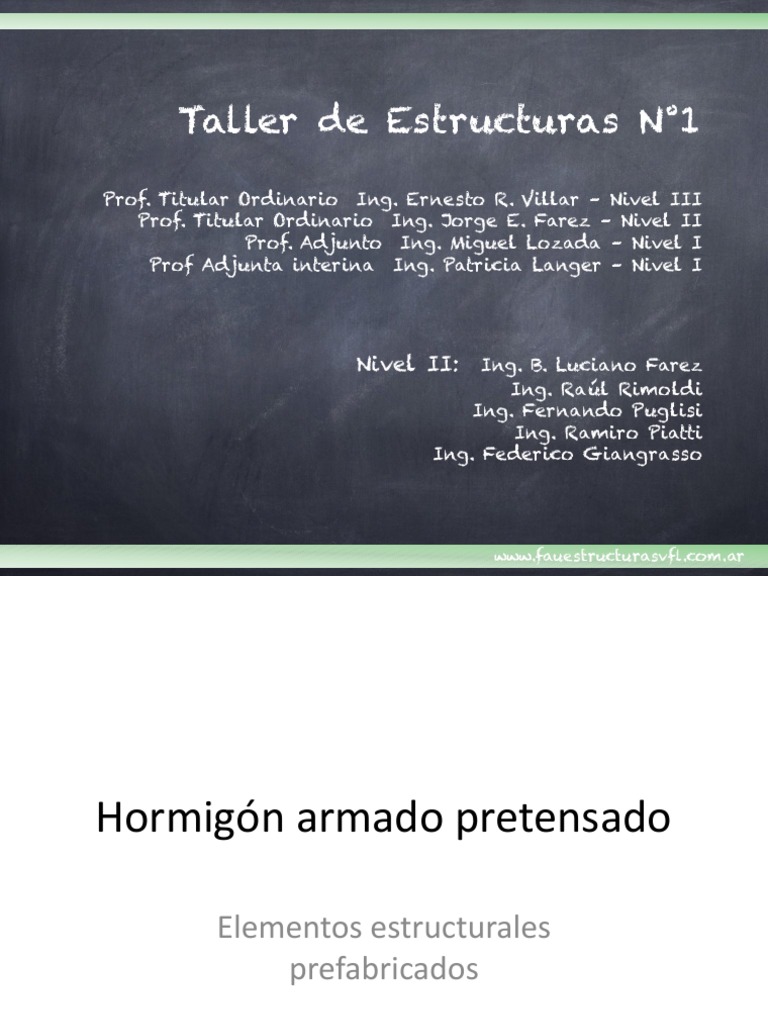

Taller de Estructuras N°1

Prof. Titular Ordinario Ing. Ernesto R. Villar – Nivel III

Prof. Titular Ordinario Ing. Jorge E. Farez – Nivel II
Prof. Adjunto Ing. Miguel Lozada – Nivel I
Prof Adjunta interina Ing. Patricia Langer – Nivel I

Nivel II: Ing. B. Luciano Farez

Ing. Raúl Rimoldi
Ing. Fernando Puglisi
Ing. Ramiro Piatti
Ing. Federico Giangrasso

www.fauestructurasvfl.com.ar
Hormigón armado pretensado

Elementos estructurales
prefabricados
 Sistemas con viguetas
• Existen diversos fabricantes de viguetas
prefabricadas de hormigón pretensado.
• Este sistema constructivo se emplea para ejecutar
losas de entrepiso o cubierta y permite abarcar
una amplia gama de posibilidades.
• El sistema se conforma de tres elementos
básicos: las viguetas, los bloques de relleno
(diversos materiales) y la copa de compresión de
hormigón ejecutada in situ.
• Sistema típico con ladrillo cerámico o bloque
de hormigón
Sistema típico con bloques livianos de
poliestireno expandido
Los bloques vienen en diferentes alturas: 9; 12,5: 16,5 y 20 cm.
Los bloques vienen en diferentes alturas: 9; 12,5: 16,5 y 20 cm.
Los bloques vienen en diferentes alturas: 9; 12,5: 16,5 y 20 cm.
 Sección de una vigueta típica
• La sección de las viguetas pretensadas se
mantiene constante
variando la armadura de
acero de acuerdo a
la luz de cálculo.
Se obtienen así las
diferentes series de
viguetas. Se eligen de
acuerdo a los diferentes requerimientos del cálculo.
 Tipologías de viguetas

• Las viguetas se definen por su longitud útil y

dependiendo de esta cambia la armadura que
tienen incorporada.
Tipología completa de viguetas del fabricante Shap
 De acuerdo a la luz libre y a la carga se pueden elegir
diferentes combinaciones de altura y conformación de la
losa. A partir de utilizar bloques de diferentes alturas y
eventualmente de utilizar doble disposición de viguetas.
 Ejemplo de cálculo
• En la siguiente planta se definen las losas de entrepiso:
Esquema estructural

L1 L2 L1= 2,40 + 0,10 + 0,10 = 2,60

L2= 2,40 + 0,10 + 0,10 = 2,60

L3 = 2,50 + 0,10 +0,10 = 2,70

L3 L4 = 3,00 + 0,10 +0,10 = 3,20

Muro portante

L4
 Cargas

• Se trata de una planta de vivienda.

• Sobrecarga de uso: 200 Kg/m2
• PP cielorraso, contrapiso y piso: 200 Kg/m2
• PP de las viguetas y ladrillos: según tablas del
fabricante. Adoptamos forjado tipo A con ladrillos de
9,5 cm de espesor. PP = 200 Kg/m2 (incluye capa de
compresión.
 Luz de cálculo
• Se toma la luz libre del entrepiso y se le suman
10 cm de cada lado.

Cálculo
Procedimiento de la luz máxima admisible
Tomamos como ejemplo las tablas de la firma
Shap
Tipo A corresponde
a una vigueta entre
bloques

Tipo B corresponde
a dos viguetas
entre bloques
 Solución de la luz máxima admisible

• Para sobrecarga de 400 Kg/m2, utilizando bloques de

9 cm de espesor y forjado tipo A vemos:
• Para luces hasta 2,86 mts corresponde vigueta tipo 2.
Caso losas 1, 2 y 3.
• Para luces hasta 3,22 mts. Corresponde vigueta tipo
4. Caso losa 4.
 Solución por el momento máximo
admisible
• Utilizamos el mismo ejemplo del caso anterior
• Calculamos el momento flector para cada losa
con la formula: Mmax = (g+p) x (l + 0,05)2/8=
• En nuestro caso:
• g=200 kg/m2
• p=400 Kg/m2
• (Losas 1 y 2) Mmax = 527 Kgm
(Losa 3) Mmax = 567 Kgm
(Losa 4) Mmax = 792 Kgm
De la Tabla 3 obtenemos:
Para Losas 1 y 2 viguetas tipo 2
Para losa 3 viguetas tipo 2
Para losa 4 viguetas tipo 4
Que es el mismo resultado obtenido
anteriormente.
 SISTEMAS CON LOSETAS
PREFABRICADAS PRETENSADAS
Para cargas y Luces pequeñas existen viguetas de reducidas dimensiones
(ancho) que eventualmente se pueden manejar manualmente. Cuando
aumentan la exigencia el montaje debe ser mecanizado
Sistema liviano para uso manual luces y cargas admisibles
Sistema semipesado para uso mecanizado luces y cargas admisibles
La elección de la loseta adecuada se puede hacer mediante la
tabla anterior buscando la luz admisible para la carga del
proyecto.

También se puede calcular el momento admisible de acuerdo a

la carga y la luz y mediante la columna respectiva de la tabla
elegir la loseta adecuada.
