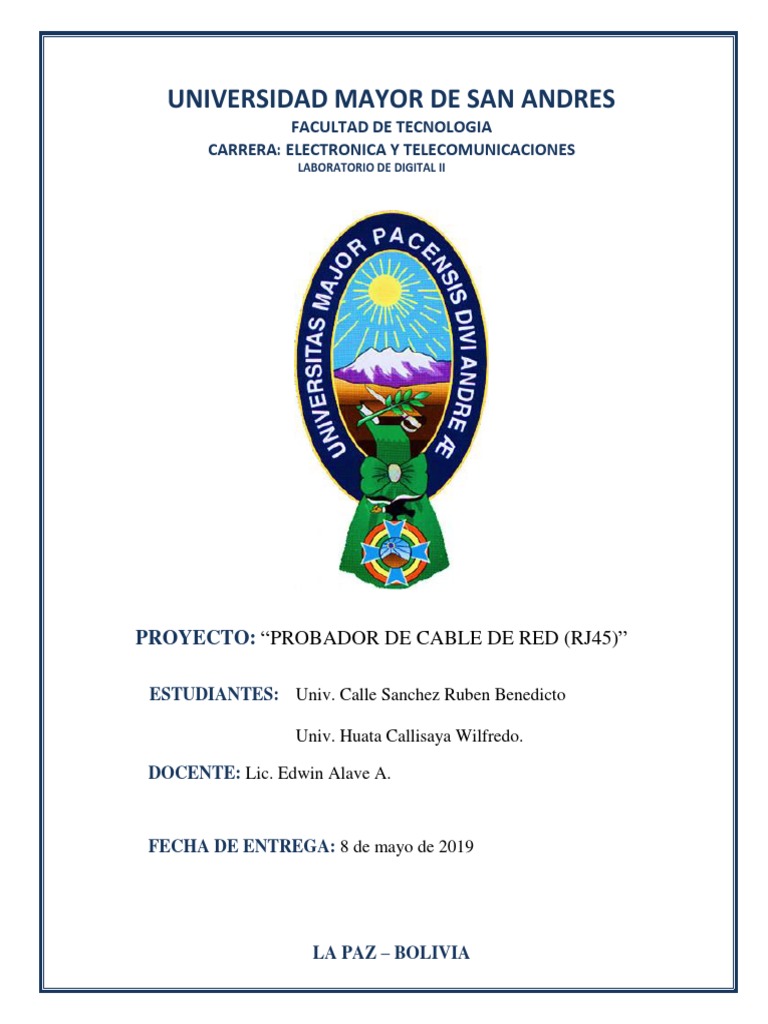

UNIVERSIDAD MAYOR DE SAN ANDRES

FACULTAD DE TECNOLOGIA
CARRERA: ELECTRONICA Y TELECOMUNICACIONES
LABORATORIO DE DIGITAL II

PROYECTO: “PROBADOR DE CABLE DE RED (RJ45)”

ESTUDIANTES: Univ. Calle Sanchez Ruben Benedicto

Univ. Huata Callisaya Wilfredo.

DOCENTE: Lic. Edwin Alave A.

FECHA DE ENTREGA: 8 de mayo de 2019

LA PAZ – BOLIVIA
a) TÍTULO DEL PROYECTO:
“PROBADOR DE CABLE DE RED (RJ45)”

b) OBJETIVOS.
 Implementar un circuito electrónico, utilizando básicamente circuitos
secuenciales.

c) DESCRIPCIÓN Y PRINCIPIO DE FUNCIONAMIENTO.

El probador de cable de red está formado por dos circuitos, el primero de ellos corresponde al circuito
555 que genera pulsos de 9V y el segundo es el circuito 4017, se trata de un contador /divisor o
decodificador con 10 salidas. Estructuralmente está formado por un contador Johnson de 5 etapas que
puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuar o detenerse al final
del ciclo.

En esencia el C.I. 555 genera pulsos de 9V y el resto del probador solo transmite estos pulsos hasta
los leds, el ci 555 recibe el voltaje y hace llenar el capacitor en un determinado tiempo (con una de las
resistencias) y lo vacía en otro tiempo ( a través de la otra resistencia), al vaciar el capacitor el pin
numero 3 libera el voltaje positivo que se conecta directamente en serie a una resistencia que protege
los leds y de ahí sale en paralelo a los pines de uno de los jacks, a través del cable UTP se cierra el
circuito y el voltaje regresa por el mismo cable; prendiendo así los leds si es que el ponchado está bien
hecho.

UTP es un tipo de cableado estructurado, que consiste en 4 pares de conductores de cobre, utilizado principalmente para
el cableado para redes interiores de comunicaciones. Interiormente, consta de pares que no poseen blindaje (malla
exterior). Cada par es un conjunto de dos conductores aislados con un recubrimiento plástico y trenzados sobre sí
mismos para que las señales transportadas por ambos conductores, que son de la misma magnitud y sentido contrario no
generen interferencias en los otros pares, ni resulten sensibles a sus emisiones. El hecho de que no posea tiene ventajas y
desventajas. Por un lado, el cable es más económico, más flexible, más delgado y más fácil de instalar. A demás no
necesita mantenimiento, ya que ninguno de sus componentes precisa ser puesto a tierra. Pero también es cierto que
presenta menor protección frente a interferencias electromagnéticas, aunque la que ofrece es suficiente para la mayoría
de aplicaciones.

Existen dos formas de armar un cable de red con este tipo de conductor: “normal” o “cruzado”. En la conexión normal,
cada pin de una ficha se une al mismo pin de la ficha del otro extremo, tal como se ve en la figura de más abajo, y es
utilizado para conectar un ordenador a un hub o switch. La conexión cruzada es la que permite conectar dos ordenadores
entre sí sin necesidad hub, y el cruzamiento justamente lo que hace es unir los pines correspondientes a la transmisión
(TX) de un ordenador con los de recepción (RX) del otro y viceversa.
d) DIAGRAMA DE BLOQUES.

9 (V) C.I. 555

CABLE UTP TRAMSISOR C.I. 4017 CONTADOR

RECEPTOR
e) DIAGRAMA GENERAL DEL CIRCUITO.

Transmisor

Receptor
f) APLICACIONES.

 Nos permite comprobar los cables de nuestra red de una manera bastante fácil.
Solo deberemos conectar cada extremo del cable a cada una de las partes del
téster y este nos indicará cual es el fallo de ese cable, si lo tiene, claro.
 Es capaz de detectar cortocircuitos, cables sin conectar, cruces de cables y
todas esas cosas que nos pueden pasar cuando montamos nosotros mismos el
cable de red o cuando este tiene un origen poco conocido.
 Nos permite identificar si es cable de red es directo o cruzado y descubrirlo
fácilmente.

g) NÓMINA DE COMPONENTES ELECTRÓNICOS ACCESORIOS Y COSTOS.

NOMINA DE COMPONENTES COSTOS

C.I. 555 3 Bs.

C.I. 4017 5 Bs.

16 Res. 330 Ω 8 Bs.

2 Res. 1K Ω 1 Bs.

Potenciómetro 10K 3 Bs.

16 Diodos Led 10 Bs.

2 capacitores 1nF, 100uF 3Bs.

2 jacks RJ-45 10 Bs.

Patch cord directo y cruzado 20 Bs.

Cables de conexión 3 Bs.

8 Diodos 1N4148 4 Bs.

1 metro cable utp 6 Bs

TOTAL 76 Bs.
h) CONCLUSIONES.
 Con este dispositivo podemos identificar muy fácilmente cables
de red cruzados o directos, así también verificar la continuidad y
el buen estado de nuestros cables.
 Es asombroso lo que se puede hacer con unos pocos materiales
complejos.
 La ventaja del cable UTP es que podemos mandar información
hasta 100 metros si la señal es digital (internet).

i) Anexos.

TRANSMISOR

RECEPTOR

TIMER
j) BIBLIOGRAFÍA (páginas web)

 https://es.pinterest.com/ritsasv/
 https://www.forosdeelectronica.com/threads/tester-para-cables-de-
red-utp.1775/
 https://es.scribd.com/document/33315019/Informe-Probador-de-
Cable-UTP
 https://juanfmunoz.wordpress.com/2008/08/19/practica-3-circuito-
probador-de-cables-de-red/
 https://www.taringa.net/posts/info/1260057/Hazlo-tu-mismo---
Probador-de-cable-UTP.html
 https://www.taringa.net/posts/hazlo-tu-mismo/8323691/Probador-
de-cable-utp.html
 http://electgpl.blogspot.com/2010/01/tester-rj45-sin-mcu.html
 https://mx.images.search.yahoo.com/yhs/search;_ylt=A0geKVl3xPF
arboAg63v8wt.?p=cable+directo+rj45&fr=yhs-skylikes-
newtab&fr2=piv-web&hspart=skylikes&hsimp=yhs-
newtab&type=comoima#id=1&iurl=http%3A%2F%2F2.bp.blogsp
ot.com%2F-
K9EJgMjQfhc%2FVd0QJhYpMKI%2FAAAAAAAAAWc%2FxY
KxNXQpU_s%2Fs1600%2FDirecto.jpg&action=click
 https://www.google.com.bo/search?q=cable+cruzado+utp&source=l
nms&tbm=isch&sa=X&ved=0ahUKEwjB0fDQzPbaAhXFqlMKHf1
mAZYQ_AUICigB&biw=1280&bih=852#imgrc=pf7HLzQ5MuJlC
M:
 https://www.youtube.com/watch?v=Yh9Z8oPNeLU
 https://www.youtube.com/channel/UCmrNwZLLmCzvaAj4vI-
HQqQ?view_as=subscriber
