PARALELO:

INTEGRANTES:
CUARTO A DE SISTEMAS
CHRISTIAN SEGOVIA
MATERIA:
WILSON CONTRERAS
OSWALDO DURAN REDES
TANNYA ORTIZ

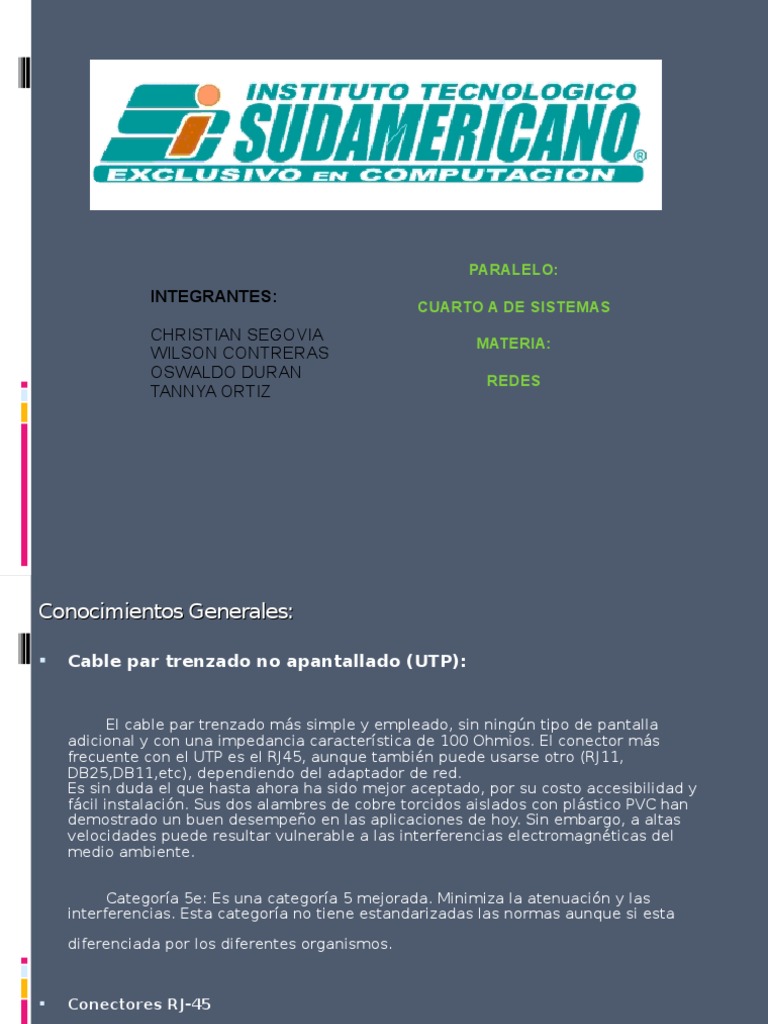

Conocimientos Generales:

 Cable par trenzado no apantallado (UTP):

El cable par trenzado más simple y empleado, sin ningún tipo de pantalla
adicional y con una impedancia característica de 100 Ohmios. El conector más
frecuente con el UTP es el RJ45, aunque también puede usarse otro (RJ11,
DB25,DB11,etc), dependiendo del adaptador de red.
Es sin duda el que hasta ahora ha sido mejor aceptado, por su costo accesibilidad y
fácil instalación. Sus dos alambres de cobre torcidos aislados con plástico PVC han
demostrado un buen desempeño en las aplicaciones de hoy. Sin embargo, a altas
velocidades puede resultar vulnerable a las interferencias electromagnéticas del
medio ambiente.

Categoría 5e: Es una categoría 5 mejorada. Minimiza la atenuación y las

interferencias. Esta categoría no tiene estandarizadas las normas aunque si esta
diferenciada por los diferentes organismos.

 Conectores RJ-45

RJ45: Conector de par trenzado. Es mas ancho que el RJ11, tiene 8 puntas. Es
usado principalmente para transmisión rápida de datos.

Conector RJ-45 plug: se conecta fácilmente a las tarjetas y los hubs, además es
 Conector RJ-45 Jack

Conector RJ-45 jack: esta conexión es fácil de realizar. Esta ficha trae 8
conectores de cuchillo, donde se inserta el cable y una pinza de impacto para
completar la conexión.

 Pinza crimpeadora  para conectores RJ-45 plug:

Se instala un plug en un extremo del cable UTP, para ello se deben alinear 8 hilos
del cable e insertar una porción de los mismos de aproximadamente 8mm. al conector
RJ- 45 .Luego el conector se introduce en una ranura que posee la pinza para estos
efectos.

 Multímetro:

Un multímetro, a veces también denominado polímetro o tester, es

un instrumento de medida que ofrece la posibilidad de calcular distintos
parámetros eléctricos y magnitudes en el mismo aparato. Las más comunes
son las de voltímetro, amperímetro y ohmetro. Es utilizado frecuentemente
por personal en toda la gama de electrónica y electricidad.
 Tipos de cable:
Cable directo

El cable directo de red sirve para conectar dispositivos desiguales,

como un computador con un hub o switch. En este caso ambos
extremos del cable deben de tener la misma distribución. No existe
diferencia alguna en la conectividad entre la distribución 568B y la
distribución 568A siempre y cuando en ambos extremos se use la
misma, en caso contrario hablamos de un cable cruzado.

Cable cruzado
Un cable cruzado es un cable que interconecta todas las
señales de salida en un conector con las señales de entrada en el
otro conector, y viceversa; permitiendo a dos dispositivos
electrónicos conectarse entre sí con una comunicación full
duplex. Más comúnmente, el término se refiere al cable cruzado
de Ethernet, pero otros cables pueden seguir el mismo principio.
También permite transmisión confiable vía una conexión
ethernet.
 Esquema:

Cable directo 568A

Cable directo 568B

Crear un cable "punto a punto"

 Materiales a utilizar:

ü Un Flexometro
ü Conectores RJ-45
ü Cable UTP categoría 5e
ü Una crimpadora
ü Un multímetro

 Pasos a realizar:

1. Medir con el flexometro unos 31cm de cable, lo cortamos.

2. Con unas tijeras corta la funda exterior a una distancia algo menor que la
longitud del conector RJ donde se introducirán los cables.
3. Separar los 4 pares de hilos.
4. Ordenar los cables de acuerdo al esquema (no existe diferencia alguna en la
conectividad entre la distribución 568B y la distribución 568A siempre y cuando en
ambos extremos se use la misma, en caso contrario hablamos de un cable cruzado ),
luego recortar los cables de manera que estén por igual el tamaño de los hilos
teniendo en cuenta que el cable debela medir 30 cm.
5. Luego procedemos a colocar los RJ-45, necesitarás igualmente una
"crimpadora" para que los 8 cables queden perfectamente apretados en los
conectores RJ.
6. De igual manara se hace con el otro extremo del cable.
7. Con el tester podemos comprobar si el cable ya terminado esta bien.
Crear un cable “cruzado"

 Materiales a utilizar:

ü Un Flexometro
ü Conectores RJ-45
ü Cable UTP categoría 5e
ü Una crimpadora
ü Un multímetro

 Pasos a realizar:

1. Medir con el flexometro unos 31cm de cable, lo cortamos.

2. Con unas tijeras corta la funda exterior a una distancia algo menor que la
longitud del conector RJ donde se introducirán los cables.
3. Separar los 4 pares de hilos.
4. Ordenar los cables de acuerdo al esquema (un extremo del cable debe tener
la distribución 568A y el otro 568B ), luego recortar los cables de manera que estén
por igual el tamaño de los hilos teniendo en cuenta que el cable debela medir 30 cm.
5. Luego procedemos a colocar los RJ-45, necesitarás igualmente una
"crimpadora" para que los 8 cables queden perfectamente apretados en los
conectores RJ.
6. De igual manara se hace con el otro extremo del cable.
7. Con el tester podemos comprobar si el cable ya terminado esta bien.
Procedimiento
para
Ponchar un
 Conectores RJ45

Ponchadora para RJ45

 Jack RJ45

Cable UTP Cat5

 Comprobador de
continuidad para

Cable UTP Cat5

 Fluxómetro, cinta,
Alicate

Cubierta para RJ45

 Pelando cable UTP

Igualando las puntas

de cable asignando la
 Colocando Cable
dentro del conector

Ponchando cable
 Comprobando la
continuidad del

Obteniendo la medida
deseada de 30cm
