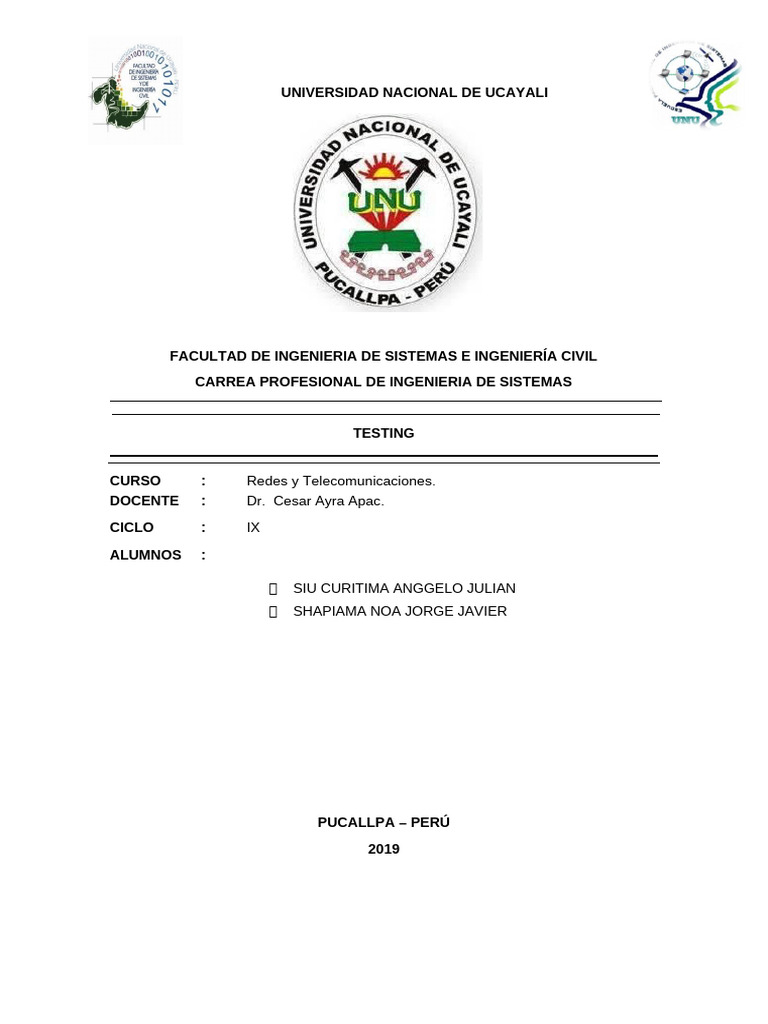

UNIVERSIDAD NACIONAL DE UCAYALI
FACULTAD DE INGENIERIA DE SISTEMAS E INGENIERÍA CIVIL
CARREA PROFESIONAL DE INGENIERIA DE SISTEMAS
TESTING
CURSO : Redes y Telecomunicaciones.
DOCENTE : Dr. Cesar Ayra Apac.
CICLO : IX
ALUMNOS :
SIU CURITIMA ANGGELO JULIAN
SHAPIAMA NOA JORGE JAVIER
PUCALLPA – PERÚ
2019
TABLA DE CONTENIDO
TABLA DE CONTENIDO..................................................................................................................1
INTRODUCCIÓN.............................................................................................................................3
RESUMEN......................................................................................................................................4
I. REDES Y TELECOMUNICACIONES CONCEPTO........................................................................5
II. TESTER DE CABLE DE RED CONCEPTO................................................................................5
III. CABLE PASH CORD Y CROSSOVER......................................................................................5
IV. MATERIALES.............................................................................................................................7
A. PROCESO DEL ARMADO DEL TESTER.........................................................................................9
VI. CONCLUSIÓN...................................................................................................................13
VII. BIBLIOGRAFIA..................................................................................................................13
VIII. ANEXOS............................................................................................................................14
INTRODUCCIÓN
1
Una red es un conjunto de ordenadores conectados entre si, que pueden
comunicarse para compartir datos y recursos sin importar la localización física
de los distintos dispositivos.
A través de una red se pueden ejecutar procesos en otro ordenador o acceder
a sus ficheros, enviar mensajes, compartir programas.
El origen de las redes hay que buscarlo en la Universidad de Hawai, donde se
desarrolló, en los años setenta, el Método de Acceso Múltiple con Detección
de Portadora y Detección de Colisiones, CSMA/CD (Carrier Sense and
Multiple Access with Collition Detection), utilizado actualmente por Ethernet.
Este método surgió ante la necesidad de implementar en las islas Hawai un
sistema de comunicaciones basado en la transmisión de datos por radio, que
se llamó Aloha, y permite que todos los dispositivos puedan acceder al mismo
medio, aunque sólo puede existir un único emisor en cada instante. Con ello
todos los sistemas pueden actuar como receptores de forma simultánea, pero
la información debe ser transmitida por turnos.
El centro de investigaciones PARC (Palo Alto Research Center) de la Xerox
Corporation desarrolló el primer sistema Ethernet experimental en los años
70, que posteriormente sirvió como base de la especificación 802.3 publicada
en 1980 por el Institute of Electrical and Electronic Engineers (IEEE).
Se entiende por protocolo el conjunto de normas o reglas necesarios para
poder establecer la comunicación entre los ordenadores o hosts de una red.
Un protocolo puede descomponerse en niveles lógicos o capas denominados
layers.
El comité 802 del IEEE (Institute of Electrical and Electronic Engineers) es el
encargado del desarrollo de los
protocolos estandares basados en el modelo de referencia ISO(International
Standards Organization.
RESUMEN
2
Esto consiste en fabricar un sencillo comprobador de cables de red para
poder determinar si un cable falla o determinados pares no se encuentran
en la configuración correcta.
Este tester se realizó en clases con materiales que mencionaremos en esta
monografía
Los resultados obtenidos fueron favorables gracias a la buena manipulación y
trabajo ordenado.
I. REDES Y TELECOMUNICACIONES CONCEPTO
3
Una red de comunicaciones es un conjunto de medios técnicos que
permiten la comunicación a distancia entre equipos autónomos (no
jerárquica -master/slave-). Normalmente se trata de transmitir datos,
audio y vídeo por ondas electromagnéticas a través de diversos
medios (aire, vacío, cable de cobre, fibra óptica, etc.).
II. TESTER DE CABLE DE RED CONCEPTO
Sirve para los cables del tipo “568-A” o cable “cruzado” y “568-B” o
cable paralelo” y se compone de 2 partes. La 1ª es el “Comprobador”
en sí y la 2ª es un “Terminador” que se necesita para cerrar los
circuitos del cable de Red a comprobar.
Dicho de otro modo, supongamos un cable de una Red que tiene un
extremo en la planta baja de un edificio y el otro extremo en la planta
5ª. Desconectaremos el cable en ambos extremos, en uno de ellos
conectaremos el “Comprobador” y en el otro extremo el “Terminador”
para cerrar el circuito. Al accionar el Interruptor sabremos si el cable
está correcto o qué pares de hilos dan avería.
III. CABLE PACHT CORD Y CROSSOVER
• Cable de conexión (patch cord) también llamado cable de red, se
usa en redes de computadoras o sistemas informáticos o
electrónicos para conectar un dispositivo electrónico con otro. Está
compuesto por cobre y cubierto de plástico.
• El cable cruzado es utilizado para conectar dos PCs directamente
o equipos activos entre sí, como hub con hub, con switch, router,
etc. Un cable cruzado es aquel donde en los extremos la
configuración es diferente.
4
DIFERENCIAS
El cable cruzado es utilizado para conectar dos PCs directamente o
equipos activos entre sí, como hub con hub, con switch, router, etc.
Un cable cruzado es aquel donde en los extremos la configuración
es diferente. El cable cruzado, como su nombre lo dice, cruza las
terminales de transmisión de un lado para que llegue a recepción del
otro, y la recepción del origen a transmisión del final.
Para crear el cable de red cruzado, lo único que deberá hacer es
ponchar un extremo del cable con la norma T568A y el otro extremo
con la norma T568B.
El cable directo es sencillo de construir, solo hay que tener la misma
norma en ambos extremos del cable. Esto quiere decir, que si
utilizaste la norma T568A en un extremo del cable, en el otro
extremo también debes aplicar la misma norma T568A.
Este tipo de cables es utilizado para conectar computadores a
equipos activos de red, como Hubs, Switchers, Routers.
Terminales de Transmisión y Recepción
Las redes de computadores no utilizan los 4 pares (8 cables) en su
totalidad, utilizan solamente 4 cables: 2 para transmitir y 2 para
recibir.
5
CONFIGURACIÓN DE NORMAS
IV. MATERIALES
Cable de Red
Cables pash cord y crossover para en
este caso se utilizó el pash cord para
poder desarrollo el tester cortándolo
por la mitad gracias a estos cables se
comprobara si exista buena conexión
de red.
Plug RJ45
Sirven para conectar los cables de red
5E. y con ayuda de la herramienta
crimping se conectan y quedan listas
para poder dar red
6
Cortador de cables de red
Esta herramienta es útil para poder
realizar cortes precisos y estables al
cable de red para poder destrenzar.
Tijera y Alicate
Estos materiales o herramientas son
extras para poder realizar un trabajo en
cual se necesite.
Crimping se usa para poder conectar
cables de red con plug RJ45
para poder establecer redes.
Caja y tapas de pared
Se utilizará para. conectar los cables
de tester y dar protección gracias a las
cajas.
7
Leds
Estos leds serán de 4 colores azul,
rojo, verde y blanco servirán para
comprobar si las conexiones están
realizando de manera óptimas.
Jacks
Estos Jack tienen que ser de la misma
categoría que los cables de red pash
cord y crossover servirán para realizar
las conexiones según el cable de red a
utilizar.
A. PROCESO DEL ARMADO DEL TESTER
1. Hacer hueco con taladro en la caja para colocar el Interruptor.
2. Hacer 4 huequitos con el taladro para colocar los 4 Leds.
3. Hacer el “hueco” necesario para colocar la hembra RJ45 que hayas
encontrado.
4. Soldar 1 Resistencia a cada Led en la patilla “+” (generalmente, la más
larga o la que no coincide con la “mueca” del Led.
5. Soldar un trozo de hilo (de igual largo que la caja) a cada extremo libre
que le queda a cada Resistencia.
6. Soldar un trozo de hilo a cada patilla del Interruptor.
7. En el socket RJ45, soldar los pines 1, 3, 5 y 7 entre ellos, de modo que
eléctricamente queden unidos (Nota: no aplicar mucho calor con el
soldador en el socket ya que es muy sensible y se puede deteriorar).
8. En el socket RJ45, soldar un trozo de hilo (de igual largo que la caja) a
cada pin libre, es decir, pin 2, 4, 6 y 8.9º.
8
9. Insertar los Leds en sus hoyitos y si es necesario, doblar con cuidado
la patilla de cada Resistencia para que no estorben o choquen con el
fondo de la caja cuando vayamos acerrarla.
10. Soldar todas las patillas negativas de los Leds (las más cortas) con
trozos de hilos para que queden eléctricamente unidas.
11. Colocar el Interruptor y el socket RJ45 en sus correspondientes
orificios.
12. Fijar la pila dentro de la caja con cinta aislante, una gota de pegamento
o silicona.
13. Soldar un hilo cualquiera del Interruptor con el polo “+” (positivo) de la
pila y el segundo hilo con el pin 1 del socket RJ45.
14. Soldar el hilo del pin 2 con el hilo de la Resistencia que quede más a la
izqda. Soldar el hilo del pin 4 con el hilo de la Resistencia siguiente.
Soldar el hilo del pin 6 con el hilo dela Resistencia siguiente. Por
último, soldar el hilo del pin 8 con el hilo de la Resistencia que queda a
la dicha
15. Soldar un trozo de hilo entre el polo “-” (negativo) de la pila y cualquier
patilla negativa de un Led (Recuerda que en el paso nº 10, soldamos
todas las patillas negativas delos Leds)
16. Asegurarse de que todo está bien soldado y no hay conexiones
desnudas que puedan hacer “masa” con otro elemento y cerrar la caja.
V. IMÁGENES DURANTE LA INSTALACION
9
10
11
VI. CONCLUSIÓN
Al reunir todos los componentes se llegó a realizar el tester que cumplen
características interesantes al momento de conectarse. De esta manera se
aprendió a realizar un tester en clase.
