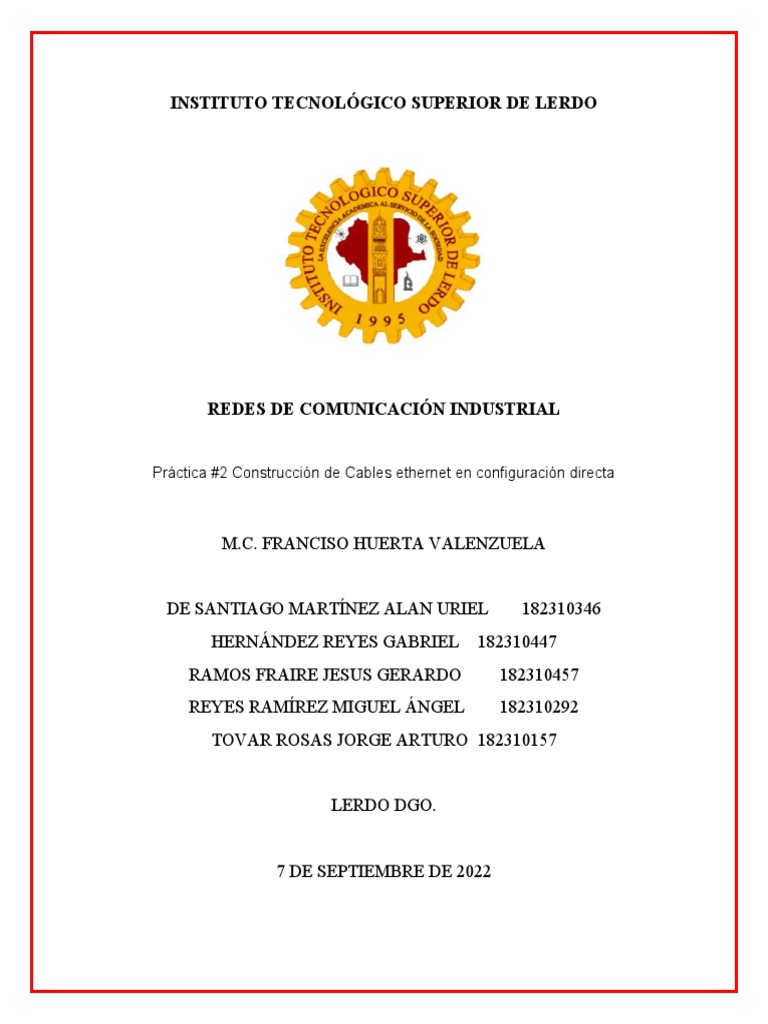

INSTITUTO TECNOLÓGICO SUPERIOR DE LERDO

REDES DE COMUNICACIÓN INDUSTRIAL

Práctica #2 Construcción de Cables ethernet en configuración directa

M.C. FRANCISO HUERTA VALENZUELA

DE SANTIAGO MARTÍNEZ ALAN URIEL 182310346

HERNÁNDEZ REYES GABRIEL 182310447
RAMOS FRAIRE JESUS GERARDO 182310457
REYES RAMÍREZ MIGUEL ÁNGEL 182310292
TOVAR ROSAS JORGE ARTURO 182310157

LERDO DGO.

7 DE SEPTIEMBRE DE 2022
Contenido
Objetivo:.....................................................................................................................1
Equipo utilizado:.........................................................................................................1
1 Multímetro...............................................................................................................1
Marco teórico.............................................................................................................2
Desarrollo:..................................................................................................................4
Paso 1....................................................................................................................4
Paso 2....................................................................................................................5
PASO 3..................................................................................................................5
Resultados.................................................................................................................6
Conclusiones.............................................................................................................6
Fuentes de información:............................................................................................8

Ilustración 1 Tester de cable de red..........................................................................1

Ilustración 2 Multimetro..............................................................................................1
Ilustración 3 Pinzas de presión RJ45 1
Ilustración 4 Cable ethernet 2
Ilustración 5 Plug RJ45..............................................................................................2
Ilustración 6 Conectores A y B de plug RJ45...........................................................2
Ilustración 7 Configuración directa............................................................................3
Ilustración 8 Configuración Cruzada RJ45................................................................3
Ilustración 9 Desarrollo de cables cruzados..............................................................4
Ilustración 10 Cable ponchado..................................................................................5
Ilustración 11 Cables de red ponchados...................................................................5
Ilustración 12 Puesta en marcha de la práctica........................................................6
 Objetivo:
Diseñar y comunicar múltiples dispositivos por medio de cables ethernet con
configuración cruzada.

Equipo utilizado:

1 Multímetro
1 Tester de cables de red

Ilustración 1 Tester de cable de red

Ilustración 2 Multimetro

Material utilizado
6 Conector RJ45
3 Cables Ethernet UTP
Herramienta pinzas de presión RJ45:

1
Ilustración 3 Pinzas de presión RJ45 Ilustración 4 Cable ethernet Ilustración 5 Plug RJ45

Marco teórico
Rj45 es una interfaz física utilizada para conectar los dispositivos de red. En las
terminaciones de un cable de red, deben aparecer los cables de colores
ordenados en el orden correcto, para lo cual existen dos estándares T568A vs
T568B.
Los cables de red se componen de cuatro pares de cables, cada uno de los cuales
consta de un cable de color sólido y una franja del mismo color (ej.
blanco-verde/verde sólido). Para la red Ethernet 10/100BASE-T, solo se utilizan
dos pares de cables (naranja y verde). Los otros dos pares de cables (de color
marrón y azul) se utilizan para otra aplicación de red Ethernet o para conexiones
telefónicas. La utilización de un cable directo o cruzado dependerá del tipo de
conexión que se necesite. Para normalizar la disposición de cables, se utilizan dos
estándares, el T568A y T568B, los cuales proporcionan esquemas de cableado
para la terminación de los cables de red en enchufes, así como enchufes RJ45 de
ocho posiciones.

Ilustración 6 Conectores A y B de plug RJ45

Cable directo: Un cable directo es un tipo de cable de par trenzado, también se

conoce como cable de conexión y es una alternativa a las conexiones

2
inalámbricas donde uno o más ordenadores acceden a un enrutador a través de
una señal inalámbrica. En un cable directo, los colores de cada par de cable
coinciden. Para el cable de conexión directa se aplica solo un estándar de
cableado: ambos extremos utilizan o bien el estándar de cableado T568A o bien el
estándar T568B. En la siguiente figura se muestra un cable de conexión directa
con sus dos extremos cableados según el estándar T568B:

Ilustración 7 Configuración directa

Cable cruzado: Un cable cruzado es un tipo de cable Ethernet que se utiliza para
conectar dispositivos de computación directamente. A diferencia de los cables de
conexión directa, los cables cruzados utilizan dos estándares de cableado diferentes:
un extremo usa el estándar de cableado T568A y el otro utiliza el estándar de
cableado T568B. El cableado interno de los cables cruzados de Ethernet invierte las
señales de transmisión y recepción. Este tipo de cable se usa con más frecuencia
para conectar dos dispositivos del mismo tipo: por ejemplo, dos ordenadores (a través
del controlador de interfaz de red) o dos switches entre sí.

Ilustración 8 Configuración Cruzada RJ45

Por lo general, los cables directos se utilizan principalmente para conectar

dispositivos diferentes. Y los cables cruzados para conectar dispositivos similares.

Utilice un cable directo para los siguientes dispositivos:

3
  De switch a enrutador
 De switch a PC o servidor
 De Hub (concentrador)a PC o servidor

Use cables cruzados para los siguientes dispositivos:

 De switch a switch
 De switch a concentrador
 De concentrador a concentrador
 De enrutador a enrutador
 De puerto Ethernet en enrutadora tarjeta de red en un PC
 De PC a PC

Hoy en día, el estándar T568B es más utilizado que el T568A para cables directos,
sobre todo para redes nuevas sin un patrón preexistente.

Desarrollo:
Paso 1. En los extremos de un cable de par trenzado de 2m, conecte dos
conectores RJ45, asegurándose que en un extremo use el estándar T-568A y en
el otro extremo T-568B.

Ilustración 9 Desarrollo de cables cruzados

No es necesario retirar el aislante de cada cable de cobre, las terminales del

conector RJ45 entrarán en contacto con el cable de cobre interno al momento de
hacer la presión con las pinzas de fijación. Una vez que coloque el primer conector
RJ45 pruebe la continuidad con el multímetro para verificar el correcto
funcionamiento del conector.

4
 Ilustración 10 Cable ponchado

Paso 2. Una vez que están colocados ambos conectores pruebe la continuidad
con un multímetro o un probador de cables de red. Si detecta alguna falla vuelva a
repetir la operación hasta su correcto funcionamiento.

Ilustración 11 Cables de red ponchados

PASO 3. Conecte dos computadoras y realice una copia de un archivo de más de

1GB para que pruebe la velocidad de transmisión y regístrela.

5
 Resultados

Ilustración 12 Puesta en marcha de la práctica

6
 Conclusiones

DE SANTIAGO MARTÍNEZ ALAN URIEL:

Para la segunda construcción del cable se realizaron los mismos pasos de separar
los cables y meterlos a un Plug rj45 solo que como en este caso es de
configuración directa el acomodo de los cables va a ser el correspondiente a la
misma, finalmente se procedió a conectar un dispositivo a la red a través del
cable.
HERNÁNDEZ REYES GABRIEL:
RAMOS FRAIRE JESÚS GERARDO:
Para la está práctica creamos lo que es un cable ETHERNET modo directo, el cual
viene siendo una alternativa a las conexiones inalámbricas, en este el modo de
acomodo de los cables coinciden a diferencia del cable cruzado. Es importante el
conocer el modo de acoplar los cables, ya que será la diferencia contra los
cruzados
MIGUEL ÁNGEL REYES RAMÍREZ:
Se desarrollaron dos cablea ethernet donde su configuración es de forma directa,
tiene la misma finalidad de poder comunicar la señal de dos dispositivos a través
del cable, sin embargo, sus configuraciones de los cables son de forma distinta a
la del cruzado y que en este caso los cables deben de coincidir.
TOVAR ROSAS JORGE ARTURO:
La comunicación serial es muy importante para poder entrelazar dispositivos, es
por ello que los cables ethernet juegan un papel fundamental en la misma y es por
ello que se requiere saber cómo realizar la construcción, ya que las distancias
tienden a variar. Además, es imprescindible saber cómo hacer una configuración
directa.

Fuentes de información:

Másmóvil, B. (2020, 20 julio). ¿Qué es y para qué sirve el cable ethernet? | MÁSMÓVIL. Blog

MÁSMÓVIL. Recuperado 7 de septiembre de 2022, de https://blog.masmovil.es/sirve-

cable-ethernet/

7
Marker, G. (2017, 25 octubre). ¿Qué es un cable Ethernet? Tecnología Fácil. Recuperado 7 de

septiembre de 2022, de https://tecnologia-facil.com/que-es/que-es-un-cable-ethernet/

School, T. (2022, 29 julio). ¿Qué es Ethernet? Te damos las claves que necesitas. Tokio School.

Recuperado 7 de septiembre de 2022, de https://www.tokioschool.com/noticias/que-es-

ethernet-como-funciona/
