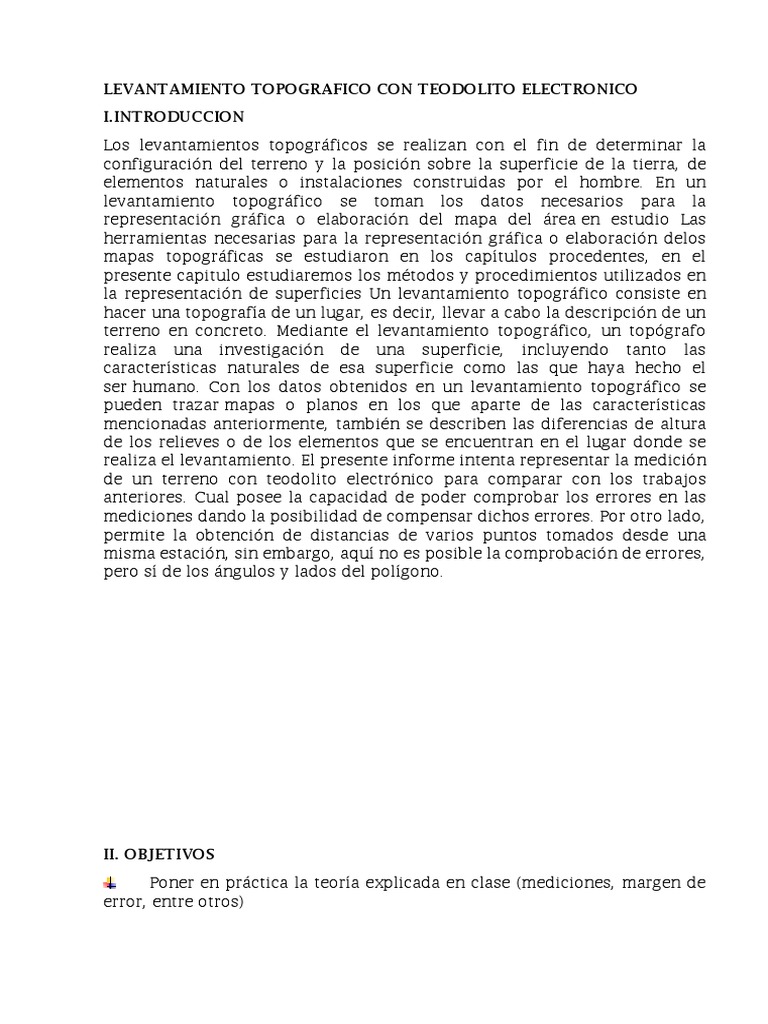

LEVANTAMIENTO TOPOGRAFICO CON TEODOLITO ELECTRONICO

I.INTRODUCCION
Los levantamientos topográficos se realizan con el fin de determinar la
configuración del terreno y la posición sobre la superficie de la tierra, de
elementos naturales o instalaciones construidas por el hombre. En un
levantamiento topográfico se toman los datos necesarios para la
representación gráfica o elaboración del mapa del área en estudio Las
herramientas necesarias para la representación gráfica o elaboración delos
mapas topográficas se estudiaron en los capítulos procedentes, en el
presente capitulo estudiaremos los métodos y procedimientos utilizados en
la representación de superficies Un levantamiento topográfico consiste en
hacer una topografía de un lugar, es decir, llevar a cabo la descripción de un
terreno en concreto. Mediante el levantamiento topográfico, un topógrafo
realiza una investigación de una superficie, incluyendo tanto las
características naturales de esa superficie como las que haya hecho el
ser humano. Con los datos obtenidos en un levantamiento topográfico se
pueden trazar mapas o planos en los que aparte de las características
mencionadas anteriormente, también se describen las diferencias de altura
de los relieves o de los elementos que se encuentran en el lugar donde se
realiza el levantamiento. El presente informe intenta representar la medición
de un terreno con teodolito electrónico para comparar con los trabajos
anteriores. Cual posee la capacidad de poder comprobar los errores en las
mediciones dando la posibilidad de compensar dichos errores. Por otro lado,
permite la obtención de distancias de varios puntos tomados desde una
misma estación, sin embargo, aquí no es posible la comprobación de errores,
pero sí de los ángulos y lados del polígono.

II. OBJETIVOS
Poner en práctica la teoría explicada en clase (mediciones, margen de
error, entre otros)
 Familiarizar al estudiante en el uso del teodolito para levantamientos y
así determinar el perímetro de un terreno
Conseguir los correspondientes límites máximos permisibles a lo largo
de la poligonal que delimita el área de trabajo ocupado para luego comparar
con los trabajos anteriores.
Adquirir los conocimientos de las labores que se deben realizar en este
tipo de levantamientos.
III. MARCO TEORICO
Levantamiento de un área con teodolito:
Un levantamiento topográfico, en el cual se usa teodolito, jalones, mira y una
brújula.
Se mide con el teodolito el borde del terreno (con la estadía se visan las
lecturas como el hilo superior y el inferior para así obtener nuestra distancia
inclinada luego en el cálculo de gabinete y hallar nuestra distancia horizontal.
El proceso de levantamiento puede dividirse en dos partes:
1. Trabajo de campo. Toma directa de datos.
2. Trabajo de oficina. Cálculos y dibujo que dependen del tipo de
levantamiento.
 Mediciones con teodolito:
En levantamientos que no exigen mucha precisión, se procura:
Para poder realizar la lectura de los ángulos con repeticiones tener en cuenta
que este en cero y leer a un mismo sentido.
Estacionarse en un punto donde se tenga buena visión para poder obtener los
datos.
No tomar medidas mayores de 20.00 metros para las áreas urbanas y de hasta
40.00 m en áreas rurales; pero en terrenos muy inclinados tomar las medidas
en tramos que permitan mantener la horizontalidad.
 Elementos principales de un levantamiento:
1.Reconocimiento del terreno de modo que pueda visualizar sus
características para así poder recoger las mediciones de forma más expedita.
2.Elección del instrumental, en esta ocasión ocuparemos el teodolito
mecánico, jalones y brújula, pero mi instrumental debe ser escogido según la
necesidad de precisión en la toma de datos que se requiera para este
levantamiento.
3.Confección de un croquis parcial y general del terreno en cuestión de modo
de ubicar los puntos de los detalles de mi terreno.
4.Mediciones que pueden ser angulares y de distancias para así ubicar los
puntos de mi terreno.
5.Llevar un registro ordenado de las mediciones y los puntos esto se hace a
través de la confección de una tabla
6.Comprobar las mediciones realizadas de modo que después al pasar mis
datos a un plano no exista algún error.
7.Cálculos para determinar ángulos existentes entre la posición de puntos del
terreno.
8.Al fin se pueden llevar a representación gráfica todos los puntos medidos
a través de u plano.

al conjunto de operaciones necesarias para representar topográficamente un

terreno se denomina Levantamiento y la señalización necesaria para llevar
los datos existentes en un plano a terreno se denomina Replanteo.

 Medición de Lados:
Los lados de una poligonal se miden con instrumentos MED o con cintas de
acero. Para trabajos expeditivos las distancias pueden obtenerse con
taquímetro y mira vertical, con hilo o a pasos. Se miden al menos dos veces
cada lado, con el objeto de tener un control y se obtiene la media de las dos
lecturas.
Lectura de los ángulos
Nivelar el instrumento y, tras encenderlo, ajustar el punto 0 del ángulo
vertical.
Apuntar al primer objeto utilizando los tornillos de enganche
horizontal y tangencial, así como los tornillos de enganche y tangencial del
telescopio.
Pulsar dos veces [0SET] para fijar el ángulo horizontal a 0°,00’,00”
Apuntar al segundo objeto utilizando los tornillos de enganche
horizontal y tangencial, así como los tornillos de enganche y tangencial del
telescopio.
Leer el valor visualizado (α).
Ejemplo:
Primer objeto: ajuste cero (0° 00’ 00”)

Segundo objeto (34° 47’ 20”)

Ángulo horizontal (α) = 34 °47’ 20”

Lectura en la mira
Uso: para la lectura de la mira, la posición es vertical, se mira por el Anteojo
del nivel y se alinea con los hilos reticulares, entonces se Balancea la mira de
adelante hacia atrás, de la derecha hacia la izquierda o viceversa hasta
encontrar la alineación correcta. La menor distancia es el cateto y la mayor
distancia es la hipotenusa.
IV MATERIALES E INSTRUMENTOS
 Un Teodolito electrónico.
 Un Trípode.
 Dos miras plegables de 04 m.
 Una Huincha.
 Brújula.
TEODOLITO ELECTRÓNICO
Es la versión del teodolito óptico, con la incorporación de electrónica para
hacer las lecturas del círculo vertical y horizontal, desplegando los ángulos
en una pantalla eliminando errores de apreciación, es más simple en su uso,
y por requerir menos piezas es más simple su fabricación y en algunos casos
su calibración. Es la gama más moderna, se benefician de la tecnología
electrónica incorporan pantallas alfanuméricas de cristal líquido (LCD), leds
de avisos, iluminación independiente del sol, calculadoras,
electrodistanciómetros y braceadores (seguidores de trayectoria)
incorporados, y la posibilidad de guardar información para utilizar luego está
en computadoras personales. Genéricamente se los denomina estaciones
totales pues dadas sus capacidades reemplazan la totalidad de los
instrumentos topográfico.
TRIPODE

Es un instrumento que tiene la particularidad de soportar un equipo

de medición como un taquímetro o nivel, su manejo es sencillo
, pues consta de tres patas que pueden ser de madera o de
aluminio, las que son regulables para así poder tener un mejor
manejo para subir o bajar las patas que se encuentran fijas en el
terreno. El plato consta de un tornillo el cual fija el equipo que se
va a utilizar para hacer las mediciones

MIRA
Se puede describir como una regla de cuatro metros de largo,
graduada en centímetros y que se pliega en la mitad para mayor
comodidad en el transporte. Además de esto, la mira consta de una
burbuja que se usa para asegurar la verticalidad de ésta en los
puntos del terreno donde se desea efectuar mediciones, lo que es
trascendental para la exactitud en las medidas. También consta de
dos manillas, generalmente metálicas, que son de gran utilidad
para sostenerla.
HUINCHA
Las cintas métricas se hacen de distintos materiales, con la
longitud y pesos muy variables. Se emplea para hacer medidas en
el campo, de distancias horizontales. En la topografía la más
común es la de acero y mide de 30, 50 a 100 m.

BRUJULA
Una Brújula Brunton, también conocida como Brújula de geólogo,
o tránsito de bolsillo Brunton, es un tipo de brújula de precisión
hecha originalmente por la compañía Brunton. El instrumento fue
patentado en 1894 por un geólogo canadiense llamado David W.
Este instrumento posee una aguja imantada que se dispone en la
dirección de las líneas de magnetismo natural de la Tierra. A
diferencia de la mayoría de las brújulas modernas, el tránsito de
bolsillo Brunton utiliza amortiguación de inducción magnética en
lugar de líquido para amortiguar la oscilación de la aguja
orientadora. Se usa principalmente para medir orientaciones
geográficas, triangular una ubicación, medir lineaciones
estructurales, planos y lugares geométricos de estructuras
geológicas.
V PROCEDIMIENTO
UBICACIÓN DEL TERRENO
El lugar está ubicado en el distrito de Ayacucho Provincia de Huamanga
departamento de Ayacucho, en la Ciudad Universitaria.

DESCRIPCION DEL LUGAR

es un área libre dentro de la ciudad universitaria; está a la
espalda de la FACEAC, la losa deportiva y la escuela de
ingeniería civil. Su relieve es por una parte plana y la otra
presenta una pendiente no tan pronunciada.

TRABAJO DE CAMPO
Una vez reconocido el lugar de práctica y contando con los
equipos topográficos necesarios para calcular el levantamiento
del poligonal encargado por el ingeniero, damos inicio a la
ejecución del trabajo. (ver fig 2)
PRIMERO: reconocimiento del terreno. Nuestro poligonal tiene 4
lados (A, B, C Y D).
SEGUNDO: Estacionamos el teodolito electrónico en el punto “A” de
la poligonal, visamos del punto “B” hacia el “D” (anti horario) y
barremos los ángulos por repetición directa e indirecta (4 veces) en
cada vértice del poligonal. (ver fig. 3)

TERCERO: Estacionamos el teodolito electrónico en el punto

“B” de la poligonal, visamos del punto “A” hacia el “C”
(horario) y barremos los ángulos por repetición directa e
indirecta (4 veces) en cada vértice del poligonal. (ver fig. 4)

Fig4
CUARTO: Estacionamos el teodolito electrónico en el punto “C” de la
poligonal, visamos del punto “B” hacia el “D” (horario) y barremos los
ángulos por repetición directa e indirecta (4 veces) en cada vértice del
poligonal. (ver fig. 5)

QUINTO: Estacionamos el teodolito electrónico en el punto “D”

de la poligonal, visamos del punto “C” hacia el “A” (horario) y
barremos los ángulos por repetición directa e indirecta (4
veces) en cada vértice del poligonal. (ver figura 6)
 VI. CALCULOS

ANGULOS INTERNOS DE LA POLIGONAL OBTENIDOS CON EL

TEODOLITO ELECTRONICO

PUNTO ESTACION DE PUNTO

VERTICE VISADO
