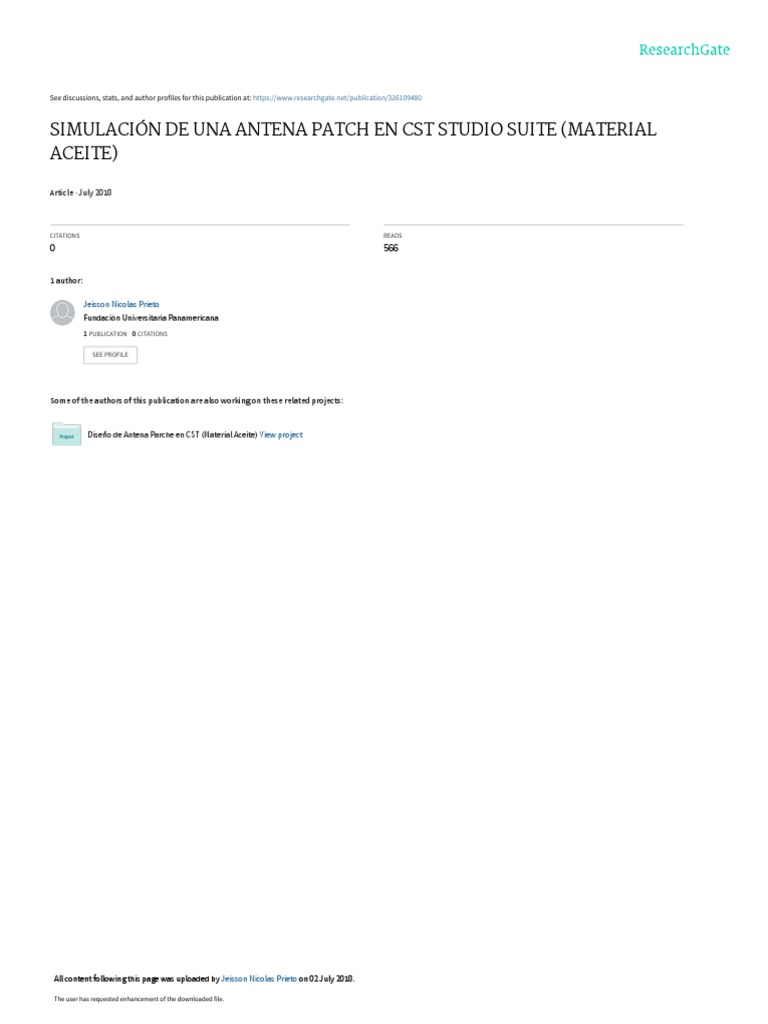

See discussions, stats, and author profiles for this publication at: https://www.researchgate.

net/publication/326109480

SIMULACIÓN DE UNA ANTENA PATCH EN CST STUDIO SUITE (MATERIAL

ACEITE)

Article · July 2018

CITATIONS READS

0 566

1 author:

Jeisson Nicolas Prieto

Fundación Universitaria Panamericana
1 PUBLICATION   0 CITATIONS

SEE PROFILE

Some of the authors of this publication are also working on these related projects:

Diseño de Antena Parche en CST (Material Aceite) View project

All content following this page was uploaded by Jeisson Nicolas Prieto on 02 July 2018.

The user has requested enhancement of the downloaded file.


SIMULACIÓN DE UNA ANTENA
PATCH EN CST STUDIO SUITE
Jeison Ricardo Moncada, Jeisson Nicolás Prieto, Andrés Felipe Rodríguez, Juan Felipe Suárez
Fundación Universitaria Unipanamericana
Bogotá, Colombia
Abstract- The present report is evidence of the
work done in the simulation of a patch antenna,
with a frequency of 2.4 GHz in the software CST
STUDIO SUITE, in addition to submitting its
important aspects and characteristics in terms of
their functionality.
Key words: Patch antenna, Frequency,
Simulation, CST STUDIO SUITE.
I. INTRODUCCIÓN
L as antenas patch son cada vez más útiles, ya
que estas se pueden imprimir directamente
sobre la placa de un circuito. Este tipo de antenas,
se encuentran cada vez más generalizadas en el
mercado de la telefonía móvil. Son de bajo costo,
tienen un perfil bajo y se fabrican fácilmente.
Las principales ventajas de este tipo de antenas son
el hecho de que se trata de una estructura plana que
presenta un bajo peso, además de esto es fácil de
fabricar y su costo de fabricación es bajo.
En cuanto a las desventajas tenemos que estas
antenas, excitan ondas de superficie, que conviene
tener en cuenta y en su caso eliminar, también
presentan modos de alto orden y su eficiencia es
baja, son antenas de banda estrecha y tienen baja
pureza de polarización.
1
II. OBJETIVOS
 Diseñar el esquema de simulación de la
antena patch en el software CST STUDIO
SUITE.
 Analizar los requerimientos para el diseño
de la antena.
 Comprobar el funcionamiento de la
simulación, mediante la medida de la
frecuencia de la antena.
III. MARCO TEÓRICO
ANTENA PATCH: Son antenas que proceden de la
tecnología conocida como microstrip. Sin embargo,
no deben confundirse dichos términos. Una antena
microstrip, es aquella antena que posee una
alimentación mediante una línea microstrip; sin
embargo, una antena de parche es aquella cuya
geometría procede una línea microstrip y que se
compone de al menos los siguientes tres
componentes, plano de masa inferior, sustrato por
encima de dicho plano de masa, un elemento
radiante que se sitúa justo encima de dicho sustrato
[1].
CST STUDIO SUITE: Es un paquete de
herramientas de simulación electromagnéticas y
multifísicas, utilizadas por empresas líderes e
institutos de investigación en campos que van desde
la electrónica y la salud hasta la automoción y la
 2

industria aeroespacial. Permite a los ingenieros Dielectrico

diseñar, caracterizar y optimizar dispositivos con
prototipos virtuales, reduciendo el costo y el tiempo
necesario para desarrollar nuevos productos [2].

CONSTANTE DIELÉCTRICO: La constante

dieléctrica es una medida de la permitividad estática
relativa de un material, que se define como la
permitividad absoluta dividida por la constante
dieléctrica. El nombre proviene de los materiales
dieléctricos, que son materiales aislantes, no
conductores por debajo de una cierta tensión
eléctrica llamada tensión de ruptura [3].

Parche
IV. PROCEDIMIENTO Y TECNICAS DE
SOLUCIÓN

Para dar inicio al desarrollo de la simulación, se

realiza el montaje de la antena en el software CST
STUDIO SUITE con los materiales (OIL) y las
medidas específicas.

En la figura 1, se presenta el bosquejo de la antena.

Plano Tierra

Figura 1. Esquema de la antena en el software

CST STUDIO SUITE.
Fuente:(Félix Julian Gutiérrez Bernal, 2014).

Posteriormente se procede a ingresar los valores

correspondientes a las medidas de la antena, como
se presenta en la figura 2. Figura 2. Valores de las medidas de la antena.
Fuente: Autores.
 3

FORMULAS UTILIZADAS EN EL [4] [4]

PROCEDIMIENTO

Medida de un lado del parche

𝑐 2
𝑊= √
2𝑓 𝜀𝑟 + 1

Épsilon de referencia Figura 3. Resultados de la simulación.

1⁄
𝜀𝑟 + 1 𝜀𝑟 − 1 𝜀𝑟 − 1 ℎ 2 Fuente: Autores.
+ [ ] [1 + 12 ]
2 2 2 𝑤
Al analizar la gráfica se comprobó que los valores,
Coeficiente de corrección
𝑤
(𝜀𝑟𝑒𝑓 + 0.3) ( + 0.264)
y las formulas aplicadas fueron correctas, ya que el
∆𝐿 = 0.412 ℎ desfase obtenido en el valor de la frecuencia, es
𝑤
(𝜀𝑟𝑒𝑓 − 0.258) ( + 0.8)
ℎ pequeño, debido a que el software presenta cierto
Medida del otro lado del parche margen de error.
𝐶
𝐿=
2𝑓√𝜀𝑟𝑒𝑓 V. CONCLUSIONES

Se pudo observar que después de realizar el proceso

A continuación se presentan los resultados después
correspondiente a la simulación y al aplicar las
de haber aplicado las formulas presentadas
fórmulas vistas durante la clase, que una antena tipo
anteriormente, donde se observan los resultados
Patch es mucho más directiva que una antena
para el ejercicio asignado al grupo de trabajo.
omnidireccional o antena tipo Yagui-Uda.

Er 2,33 Después de iniciar el proceso de simulación se pudo

F 2400000000 observar en la gráfica el valor correspondiente a la
H 1,6 frecuencia en la cual se está trabajando, logrando
T 0,3 así determinar que puede existir un margen de error
Wg 96,87303229 en la simulación, ya que se tiene que manejar entre
Lg 76,55995923 un rango de ganancias y pérdidas para que la antena
C 3E+11 se sintonice a la frecuencia deseada.
W 48,437
Ereff 2,4508 Por otra parte, se pudo determinar que el tamaño de
DL 0,821542484 la antena y la cobertura direccional son
L 38,27997962 inversamente proporcionales.
wg-cm 9,687303229
lg-cm 7,655995923
l-cm 3,827997962
REFERENCIAS
w-cm 4,843651614
[1 R. Waterhouse, Microstrip Patch Antennas: A Designer’s
] Guide, New York, 2013.
Luego de esto se realiza la ejecución de la [2 CST Computer Simulation Technology GmbH, «CST
simulación, donde se evidencia en la figura 3 el ] Computer Simulation Technology,» Dassault Systemes,
2018. [En línea]. Available:
resultado obtenido. https://www.cst.com/products/csts2. [Último acceso: 28
 4

Junio 2018].
[3 E. M. Purcell, Electricidad y magnetismo, Barcelona:
] Reverté, 2005.
[4 Cárdenas, H., Santana, N., Narváez, L., & Gutiérrez Bernal,
] F. (2014). DISEÑO DE UNA ANTENA PATCH. Retrieved
from
https://www.researchgate.net/publication/320310561_DISE
NO_
DE_UNA_ANTENA_PATCH

LINK: https://youtu.be/zz5WQKI-Elo
