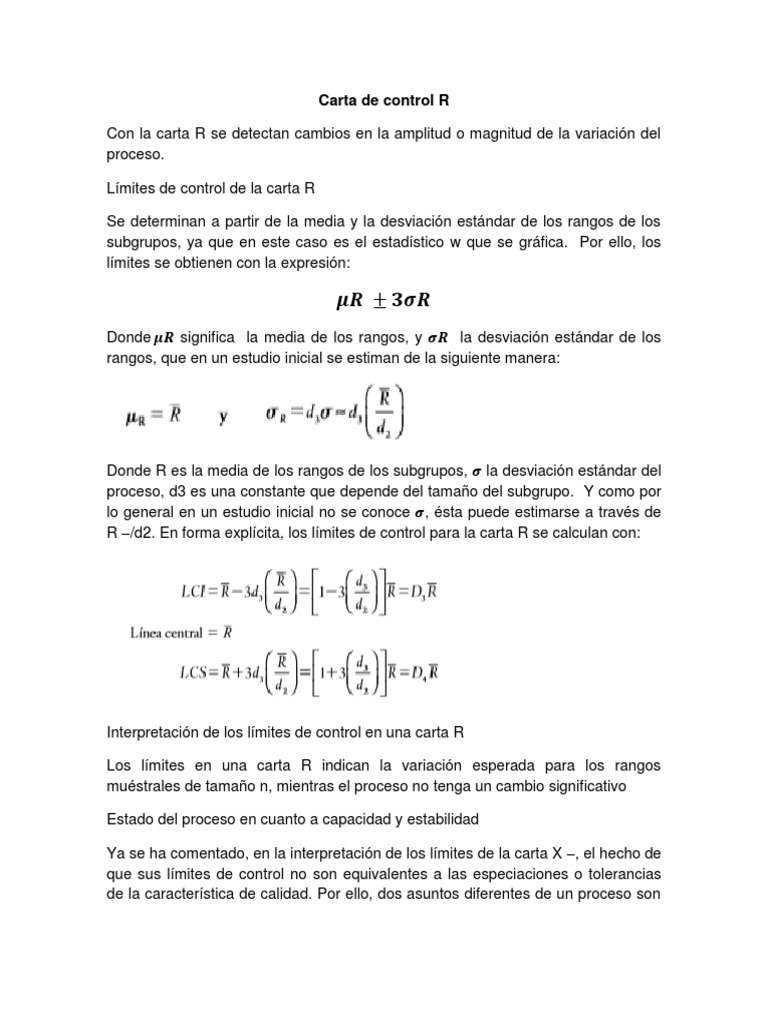

Carta de control R

Con la carta R se detectan cambios en la amplitud o magnitud de la variación del

proceso.

Límites de control de la carta R

Se determinan a partir de la media y la desviación estándar de los rangos de los

subgrupos, ya que en este caso es el estadístico w que se gráfica. Por ello, los
límites se obtienen con la expresión:

𝝁𝑹 ± 𝟑𝝈𝑹
Donde 𝝁𝑹 significa la media de los rangos, y 𝝈𝑹 la desviación estándar de los
rangos, que en un estudio inicial se estiman de la siguiente manera:

Donde R es la media de los rangos de los subgrupos, 𝝈 la desviación estándar del

proceso, d3 es una constante que depende del tamaño del subgrupo. Y como por
lo general en un estudio inicial no se conoce 𝝈, ésta puede estimarse a través de
R –/d2. En forma explícita, los límites de control para la carta R se calculan con:

Interpretación de los límites de control en una carta R

Los límites en una carta R indican la variación esperada para los rangos
muéstrales de tamaño n, mientras el proceso no tenga un cambio significativo

Estado del proceso en cuanto a capacidad y estabilidad

Ya se ha comentado, en la interpretación de los límites de la carta X –, el hecho de

que sus límites de control no son equivalentes a las especiaciones o tolerancias
de la característica de calidad. Por ello, dos asuntos diferentes de un proceso son
su estabilidad, que se evalúa con las cartas de control, y su capacidad para
cumplir especiaciones, que se evalúa con los índices de capacidad.
