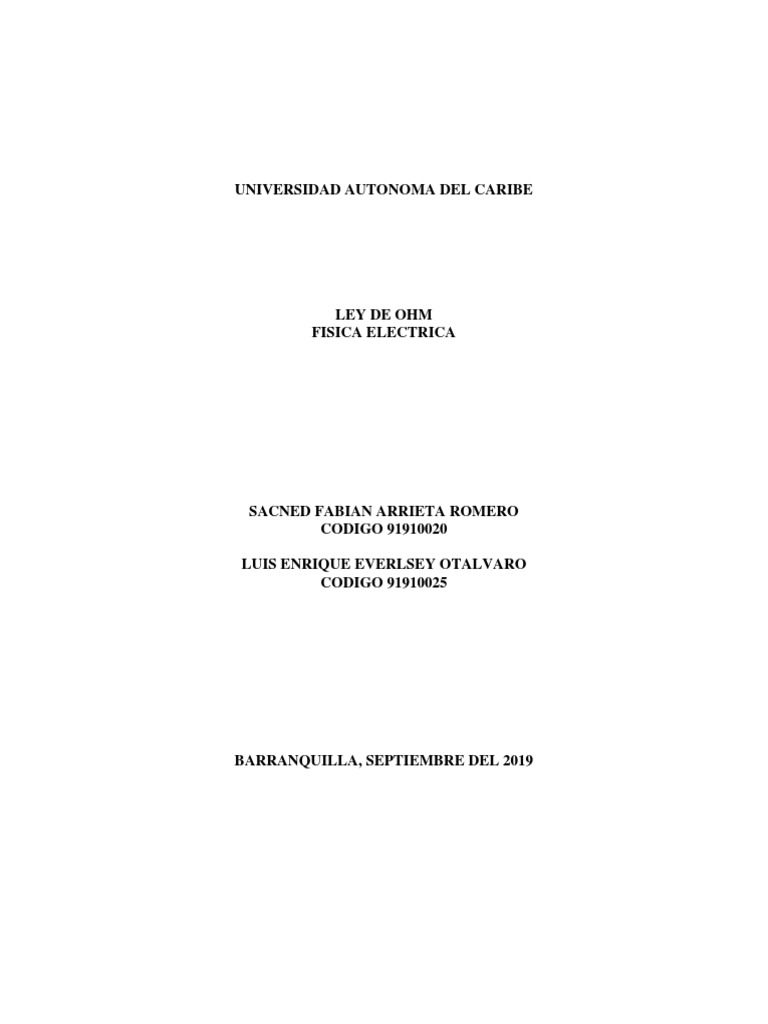

UNIVERSIDAD AUTONOMA DEL CARIBE

LEY DE OHM
FISICA ELECTRICA

SACNED FABIAN ARRIETA ROMERO

CODIGO 91910020

LUIS ENRIQUE EVERLSEY OTALVARO

CODIGO 91910025

BARRANQUILLA, SEPTIEMBRE DEL 2019

 Introducción

A través de la guía de laboratorio, se busca aplicar los conceptos de la ley de Ohm de una
manera práctica, para estar en la capacidad de identificar y comprender las características de
un material utilizando como resistencia, a través de graficas relacionadas, las cuales nos
pueden mostrar más a fondo la relación entre cada uno de los campos manejados dentro de
la ley de Ohm, tanto teórico como practico. Al llevar esta teoría aplicada al campo practico
en el laboratorio, se quiere inculcar la capacidad de identificar por medio de gráficas, análisis
y cálculos básicos la relación que existe entre los diferentes términos aplicados en la ley de
Ohm como lo es el voltaje, la intensidad de corriente y la resistencia.
Corriente eléctrica, Siempre que se desplazan cargas del mismo signo, se dice que existe una
corriente. Con objeto de definir la corriente con más precisión, supóngase que las cargas se
desplazan en sentido perpendicular a una superficie de área A. La corriente es la razón a la
que la carga fluye a través de esta superficie. Si Δ es la cantidad de carga que pasa a través
de ésta área en un intervalo de tiempo Δ, la corriente, es igual al cociente de la carga entre el
intervalo de tiempo:

La unidad del SI de corriente es el ampere (A):

Así pues, 1 A de corriente equivale a 1 C de carga que pasa a través del área de sección
transversal en un intervalo de tiempo de 1 s.
Cuando fluyen cargas a través de una superficie, pueden ser positivas, negativas o ambas
cosas. Por convención, se asigna a la corriente la misma dirección que tiene el flujo de carga
positiva.
La corriente convencional siempre va de un potencial alto a un potencial bajo.
 OBJETIVOS

OBJETIVO GENERAL
 Conocer y comprobar, el enunciado general de la Ley de Ohm

OBJETIVOS ESPECÍFICOS
 Determinar las relaciones de proporcionalidad entre las magnitudes eléctricas:
Voltaje, Intensidad y Resistencia para un circuito simple en corriente eléctrica
 Aplicar la Ley de Ohm, para el cálculo de magnitudes eléctricas en un circuito de
corriente continua.
 Comprobar el efecto de desviación que produce la temperatura sobre el
enunciado de la ley de Ohm.
 Emplear y conectar adecuadamente los instrumentos de medición de magnitudes
eléctricas.
 Resumen

El presente informe trata sobre la ley de Ohm y aplicar dicha ley para corroborar en
los resultados medidos en el laboratorio. Para esta práctica usaremos el circuito que se
muestra en la guía y colocaremos a la salida de voltaje resistencias de diferentes valores
y mediremos estos valores más el valor de la corriente para después ser verificado
matemáticamente estos resultados obtenidos. También se medirá la desviación que
produce la temperatura con la ley de Ohm acercando calor (un cautín es este caso) a la
resistencia por un periodo de tiempo y veremos que el valor de este componente
cambia, por tanto el cálculo realizado con la fórmula de la ley de Ohm se verá afectado.

El objetivo de estas experiencias es verificar la relación entre la caída de potencial y la

intensidad de la corriente en una resistencia; y la relación entre la resistencia eléctrica de un
conductor y su geometría. Para ello armamos un circuito con una fuente de tensión variable
y medimos la caída de tensión y la intensidad de la corriente. Luego medimos
las resistencias de conductores de distinta longitud y sección para encontrar una relación
entre estos parámetros.
 MARCO TEORICO
LA LEY DE Ohm es una de las leyes básicas más importantes de la teoría eléctrica ya que
describe la relación entre tensión, corriente y resistencia. La ley de Ohm establece que la
intensidad de la corriente eléctrica que circula por un conductor eléctrico es directamente
proporcional a la diferencia de potencia aplicada e inversamente proporcional a la resistencia
del mismo, se puede expresar matemáticamente por la ecuación.
l = V/R
Donde, empleando unidades del Sistema internacional.
 l=Intensidad en amperios (A)
 V=Diferencia de potencial en voltios(V)
 R=Resistencia en ohmios (Ω)

La ley de Ohm permite calcular cualquier de las tres magnitudes eléctricas más importantes
como son los ohmios, voltios y amperios existentes en cualquier circuito eléctrico
Resistencia y Ley de Ohm
Cuando se aplica un voltaje (diferencia de potencial) entre los extremos de un conductor
metálico, se encuentra que la corriente en el conductor es proporcional al voltaje aplicado; es
decir, I∝ ΔV. Si la proporcionalidad es exacta, podemos escribir ΔV=IR, donde la constante
de proporcionalidad R recibe el nombre de resistencia del conductor. De hecho, definimos
esta resistencia como la razón del voltaje entre los extremos del conductor a la corriente que
el mismo transporta:

La resistencia tiene unidades SI de volts por ampere, llamados ohm (Ω). Por tanto, si una
diferencia de potencial de 1 V entre los extremos de un conductor produce una corriente de
1 A, la resistencia del conductor es de 1 Ω.

Un resistor es un conductor que proporciona una resistencia específica en un circuito

eléctrico. El símbolo de resistor en los diagramas de circuitos es una línea en zigzag.

CORRIENTE ELÉCTRICA
La corriente o intensidad eléctrica es el flujo de carga por unidad de tiempo que recorre un
material. Se debe a un movimiento de los electrones en el interior del material. Su símbolo
es I, se mide en Amperio y el símbolo normalizado para la unidad es A. Para medir la
intensidad de corriente se utiliza el amperímetro conectándolo en serie. Se debe observar la
polaridad para el caso de corriente continua.
DIFERENCIA DE POTENCIAL
La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a los
electrones a lo largo de un conductor en un circuito eléctrico cerrado, provocando el flujo de
una corriente eléctrica. La diferencia de potencial, también se define como el trabajo por
unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla
de un lugar a otro; puede ser una batería, una pila, un dinamo, un enchufe, una celda solar,
entre otros. Su símbolo es V o E, se mide en Voltios y el símbolo normalizado para la unidad
es V. El voltímetro se conecta siempre en paralelo.
RESISTENCIA (R)
Se denomina resistencia eléctrica, a la dificultad u oposición que presenta un cuerpo al paso
de una corriente eléctrica para circular a través de él. El resistor es uno de los componentes
de mayor uso en los circuitos eléctricos el cual se denota con la letra R. La unidad de
Resistencia es el ohm, el símbolo normalizado para dicha unidad es la letra griega (Ω). El
óhmetro se conecta en paralelo con el elemento resistivo a medir, dicho elemento no debe
estar conectado al circuito de lo contrario puede ocurrir un error en la medición.
En los materiales, aun en los conductores, las cargas siguen una trayectoria en zigzag, lo cual
es el resultado de la colisión u otras interacciones con las porciones estacionarias de los
átomos que forman el conductor, durante estas interacciones localizadas las cargas.

MATERIALES
 Sensor Cassy
 Adaptador de corriente
 Cable USB
 Tablero de conexión
 Resistencia de 47 (Ω).
 Resistencia de 100(Ω).
 Resistencia de 1k(Ω).
 Resistencia de 4,7K(Ω).
 Resistencia de 10K(Ω).
 Bloques de conexión (10)
 Fuente de poder
 Cables rojos (3)
 Cables azules (3)
GRAFICAS
 CONCLUSIONES

Los conocimientos de la ley de Ohm fueron llevados a la práctica y se ha observado como la

ley se cumple
También se aprendió a hacer mediciones de voltajes, resistencia y corriente eléctrica y a
establecer relaciones entre valores en base al tipo de conexión.
Se comprobó la ley de Ohm experimentalmente la cual dice que La diferencia de potencial
aplicada a los extremos de un conductor es directamente proporcional a la corriente que pasa
a través de él.

Con este informe; hemos corroborado la ley de OHM; midiendo el ohmiaje de las resistencias
y su porcentaje de error teórico y después de la práctica. Además de encontrar la resistencia
equivalente de cada uno de los circuitos armados (en serie y paralelo), hallando el amperaje
de los circuitos, cumpliéndose las condiciones para cada uno de ellos. Los resultados
arrojados en la práctica y dadas a conocer este informe concuerdan con la ley de OHM, por
lo tanto, cada uno de los datos tienen la veracidad de un informe bien realizado.
Al desarrollar esta experiencia se logró concluir que en general, en un circuito en paralelo la
diferencia de potencial permanece constante, y la corriente eléctrica varía en cada
subintervalo del circuito. Mas sin embargo en un circuito en serie lo que permanecía
constante era el flujo de carga, y lo que variaba era la tensión eléctrica. Sin embargo al
realizar este tipo de experiencias, se deben tomar en cuenta muchos factores externos que
desviaban los resultados, como si en las condiciones físicas en donde se desarrollo la
experiencia fueron las apropiadas, o si el instrumento estaba correctamente calibrado. O por
parte humana como falta de experiencia al leer un instrumento de medición, entre otras
muchas más. Para poder discernir objetivamente sobre los resultados obtenidos y así no sacar
conjeturas erróneas, a la hora de interpretar los datos obtenidos.
