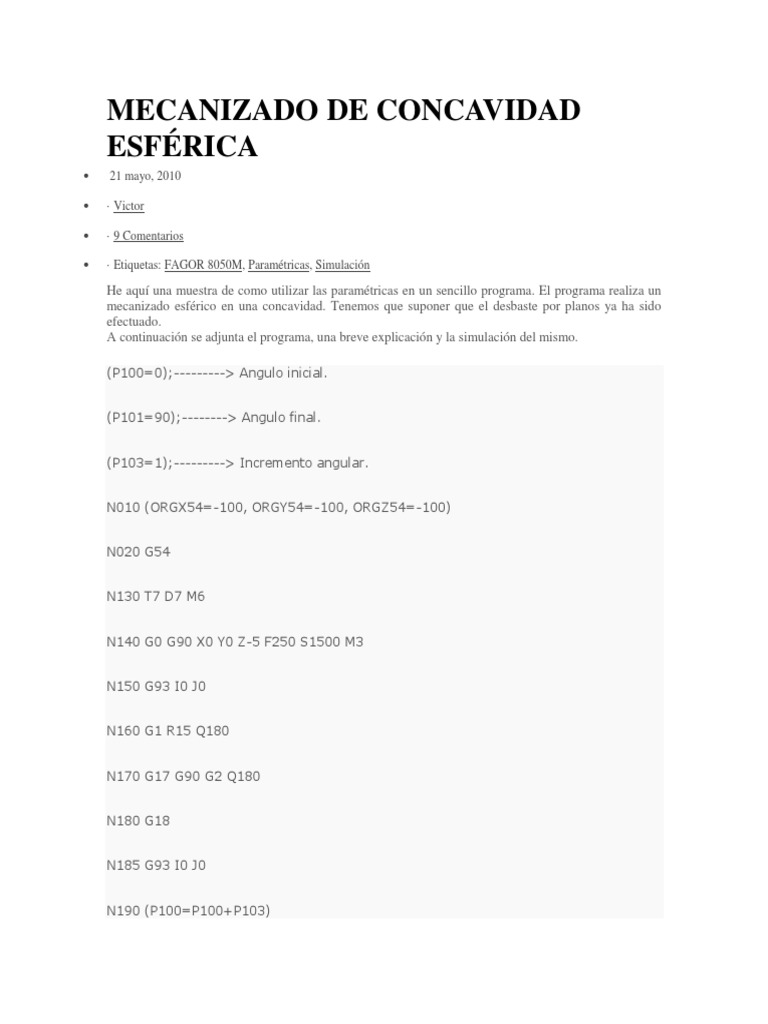

MECANIZADO DE CONCAVIDAD

ESFÉRICA
 21 mayo, 2010

 · Victor

 · 9 Comentarios

 · Etiquetas: FAGOR 8050M, Paramétricas, Simulación

He aquí una muestra de como utilizar las paramétricas en un sencillo programa. El programa realiza un
mecanizado esférico en una concavidad. Tenemos que suponer que el desbaste por planos ya ha sido
efectuado.
A continuación se adjunta el programa, una breve explicación y la simulación del mismo.

(P100=0);---------> Angulo inicial.

(P101=90);--------> Angulo final.

(P103=1);---------> Incremento angular.

N010 (ORGX54=-100, ORGY54=-100, ORGZ54=-100)

N020 G54

N130 T7 D7 M6

N140 G0 G90 X0 Y0 Z-5 F250 S1500 M3

N150 G93 I0 J0

N160 G1 R15 Q180

N170 G17 G90 G2 Q180

N180 G18

N185 G93 I0 J0

N190 (P100=P100+P103)
N200 G91 G3 QP103

N210 (IF P100 NE P101 GOTO N170)

N230 G17 G0 Z100

N240 M30

Las tres primeras líneas declaran los parámetros con los que se va a trabajar. Estos son P100, P101 y P103.
En el primero, P100, guardaremos el ángulo en el que se encuentra la herramienta. Después P103 nos dice
el incremento angular que tendrá cada pasada, y por último P101 el ángulo donde llegaremos. En
resumen la idea del programa es la siguiente:
– Primero realizar un mecanizado circular de radio=15 en el plano XY(G17) (por lo tanto la esfera será
de Ø20 mm, ya que la herramienta es una bola de Ø10 mm).
– Después realizar incremento de pasada en el plano XZ(G18).
– De nuevo volver a plano XY(G17) y realizar mecanizado circular.
Como podrá comprobarse en las líneas 190 y 210 hay unas operaciones con parámetros, que serán las
responsables de controlar hasta cuando debe realizarse el mecanizado. La línea 190 se encarga de
actualizar la posicion angular de la herramienta en el plano XZ, mientras que en la línea 210 se comprueba
si hemos llegado a los 90 grados de mecanización.
