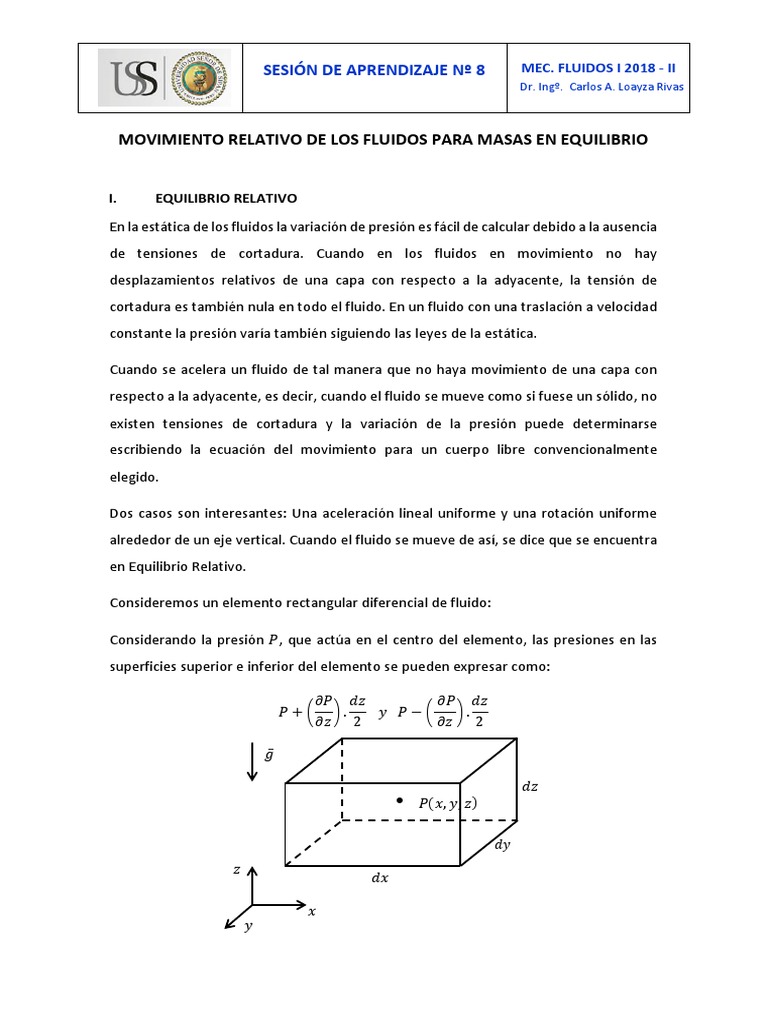

SESIÓN DE APRENDIZAJE Nº 8 MEC.
FLUIDOS I 2018 - II
Dr. Ingº. Carlos A. Loayza Rivas
MOVIMIENTO RELATIVO DE LOS FLUIDOS PARA MASAS EN EQUILIBRIO
I. EQUILIBRIO RELATIVO
En la estática de los fluidos la variación de presión es fácil de calcular debido a la ausencia
de tensiones de cortadura. Cuando en los fluidos en movimiento no hay
desplazamientos relativos de una capa con respecto a la adyacente, la tensión de
cortadura es también nula en todo el fluido. En un fluido con una traslación a velocidad
constante la presión varía también siguiendo las leyes de la estática.
Cuando se acelera un fluido de tal manera que no haya movimiento de una capa con
respecto a la adyacente, es decir, cuando el fluido se mueve como si fuese un sólido, no
existen tensiones de cortadura y la variación de la presión puede determinarse
escribiendo la ecuación del movimiento para un cuerpo libre convencionalmente
elegido.
Dos casos son interesantes: Una aceleración lineal uniforme y una rotación uniforme
alrededor de un eje vertical. Cuando el fluido se mueve de así, se dice que se encuentra
en Equilibrio Relativo.
Consideremos un elemento rectangular diferencial de fluido:
Considerando la presión 𝑃, que actúa en el centro del elemento, las presiones en las
superficies superior e inferior del elemento se pueden expresar como:
𝜕𝑃 𝑑𝑧 𝜕𝑃 𝑑𝑧
𝑃+( ). 𝑦 𝑃 − ( ).
𝜕𝑧 2 𝜕𝑧 2
𝑑𝑧
• 𝑃(𝑥, 𝑦, 𝑧
𝑑𝑦
𝑧
𝑑𝑥
𝑥
𝑦
SESIÓN DE APRENDIZAJE Nº 8 MEC. FLUIDOS I 2018 - II
Las fuerzas que actúan sobre el elemento son el peso y las fuerzas superficiales debido
a la presión
𝜕𝑃 𝑑𝑧
(𝑃 + ) 𝑑𝑥𝑑𝑦
𝜕𝑧 2
𝑑𝑧
• 𝑃(𝑥, 𝑦, 𝑧
𝑊
𝑑𝑦
𝑧
𝑑𝑥 𝜕𝑃 𝑑𝑧
(𝑃 − ) 𝑑𝑥𝑑𝑦
𝑥 𝜕𝑧 2
𝑦
Sabemos que:
𝐹
𝑃= → 𝐹 = 𝑃. 𝐴
𝐴
De esta manera podemos hallar las fuerzas que actúan sobre esas caras (caras
horizontales)
𝑊(𝑝𝑒𝑠𝑜 𝑑𝑒𝑙 𝑒𝑙𝑒𝑚𝑒𝑛𝑡𝑜
𝑚
𝑊 = 𝑚𝑔 ; 𝜌 =
∀
𝑊 = 𝜌∀. 𝑔 ; ∀= 𝑑𝑥𝑑𝑦𝑑𝑧
𝑊 = 𝜌. 𝑔. 𝑑𝑥𝑑𝑦𝑑𝑧
Sumando las fuerzas que actúan sobre las superficies:
𝜕𝑃 𝑑𝑧 𝜕𝑃 𝑑𝑧
𝛿𝐹𝑆,𝑧 = [𝑃 − ( ) . ] 𝑑𝑥𝑑𝑦 − [𝑃 + ( ) . ] 𝑑𝑥𝑑𝑦
𝜕𝑧 2 𝜕𝑧 2
Simplificando:
𝜕𝑃
𝛿𝐹𝑆,𝑧 = − ( ) 𝑑𝑥𝑑𝑦𝑑𝑧
𝜕𝑧
De manera análoga, las fuerzas superficiales netas en las direcciones X e Y son:
𝜕𝑃 𝜕𝑃
𝛿𝐹𝑆,𝑥 = − ( ) 𝑑𝑥𝑑𝑦𝑑𝑧 ; 𝛿𝐹𝑆,𝑦 = − ( ) 𝑑𝑥𝑑𝑦𝑑𝑧
𝜕𝑥 𝜕𝑦
 La fuerza superficial que actúa sobre el elemento completo es:
⃗⃗⃗𝑆 = 𝛿𝐹𝑆,𝑥 𝑖̂ + 𝛿𝐹𝑆,𝑦 𝑗̂ + 𝛿𝐹𝑆,𝑧 𝑘̂ (𝑆𝑢𝑚𝑎 𝑣𝑒𝑐𝑡𝑜𝑟𝑖𝑎𝑙

𝛿𝐹
𝑑𝑃 𝑑𝑃 𝑑𝑃
⃗⃗⃗𝑆 = − (
𝛿𝐹 𝑖̂ + 𝑗̂ + 𝑘̂) 𝑑𝑥𝑑𝑦𝑑𝑧 = −∇
⃗ 𝑃𝑑𝑥𝑑𝑦𝑑𝑧
𝑑𝑥 𝑑𝑦 𝑑𝑧
⃗ 𝑃 = 𝑖̂ + 𝑗̂ + 𝑘̂ (𝐺𝑟𝑎𝑑𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑃
Donde: ∇ 𝑑𝑥 𝑑𝑦 𝑑𝑧
 El peso propio del elemento es:
⃗⃗⃗⃗⃗⃗⃗
𝛿𝐹 ̂ ̂
𝐵,𝑧 = −𝑔. 𝑑𝑚𝑘 = −𝜌. 𝑔. 𝑑𝑥𝑑𝑦𝑑𝑧𝑘
 La fuerza total del elemento es:
⃗⃗⃗𝑆 + 𝛿𝐹
𝛿𝐹 = 𝛿𝐹 ⃗⃗⃗⃗⃗⃗⃗ ⃗ ̂
𝐵,𝑧 = −(∇𝑃 + 𝜌. 𝑔𝑘 )𝑑𝑥𝑑𝑦𝑑𝑧
Segunda ley de Newton: 𝛿𝐹 = 𝑑𝑚. 𝑎 = 𝜌. 𝑑𝑥𝑑𝑦𝑑𝑧. 𝑎
Igualando:
⃗ 𝑃 + 𝜌. 𝑔𝑘̂)𝑑𝑥𝑑𝑦𝑑𝑧 = 𝜌. 𝑑𝑥𝑑𝑦𝑑𝑧. 𝑎
𝛿𝐹 = −(∇
Simplificando:
⃗ 𝑃 + 𝜌. 𝑔𝑘̂ = −𝜌. 𝑎
∇
En forma explícita:
𝜕𝑃 𝜕𝑃 𝜕𝑃
𝑖̂ + 𝑗̂ + 𝑘̂ + 𝜌. 𝑔𝑘̂ = −𝜌(𝑎𝑥 𝑖̂ + 𝑎𝑦 𝑗̂ + 𝑎𝑧 𝑘̂
𝜕𝑥 𝜕𝑦 𝜕𝑧
En forma escalar en cada una de las direcciones:
𝜕𝑃 𝜕𝑃 𝜕𝑃
= −𝜌. 𝑎𝑥 ; = −𝜌. 𝑎𝑦 ; = −𝜌. (𝑔 + 𝑎𝑧
𝜕𝑥 𝜕𝑦 𝜕𝑧
 Fluido en reposo: Para los fluidos en reposo o en movimiento sobre una

trayectoria recta a velocidad constante, todas las componentes de la aceleración
son cero:
=0 ; =0 ; = − 𝜌. 𝑔 (𝑃𝑜𝑟 𝑒𝑠𝑡á𝑡𝑖𝑐𝑎 𝑑𝑒 𝑓𝑙𝑢𝑖𝑑𝑜𝑠 𝑑𝑃 = − 𝜌. 𝑔𝑑𝑧
II. ACELERACIÓN SOBRE UNA TRAYECTORIA RECTA

Consideremos un recipiente parcialmente lleno con líquido.
El recipiente se mueve sobre una trayectoria recta con una aceleración constante.
𝑎𝑧
𝑎
𝑎𝑥
ℎ0
x
b
Después de esas condiciones iniciales, la superficie del fluido adquiere la forma indicada
en el gráfico: una superficie inclinada un ángulo 𝜃 y alcanzará una diferencia de altura
(∆𝑍𝑚á𝑥 .
𝑔 𝑎𝑧
𝑎
Superficie libre
𝑧𝑚𝑎𝑥 𝜃 𝑎𝑥
ℎ0
A partir de las expresiones:
𝜕𝑃 𝜕𝑃 𝜕𝑃
= −𝜌. 𝑎𝑥 ; = −𝜌. 𝑎𝑦 ; = −𝜌. (𝑔 + 𝑎𝑧
𝜕𝑥 𝜕𝑦 𝜕𝑧
Las ecuaciones de movimiento son:
𝜕𝑃 𝜕𝑃 𝜕𝑃
= −𝜌. 𝑎𝑥 ; =0 ; = −𝜌. 𝑔
𝜕𝑥 𝜕𝑦 𝜕𝑧
La diferencial de presión 𝑃 es:
𝑑𝑃 = −𝜌. 𝑎𝑥 𝑑𝑥 − 𝜌. (𝑔 + 𝑎𝑧 𝑑𝑧
Integrando entre dos puntos 1 y 2, se obtiene:
𝑃2 𝑥2 𝑧2
∫ 𝑑𝑃 = − ∫ 𝜌. 𝑎𝑥 𝑑𝑥 − ∫ 𝜌. (𝑔 + 𝑎𝑧 𝑑𝑧
𝑃1 𝑥1 𝑧1
𝑃2 − 𝑃1 = −𝜌. 𝑎𝑥 (𝑥2 − 𝑥1 − 𝜌. (𝑔 + 𝑎𝑧 (𝑧2 − 𝑧1 … … (𝛼
Si tomamos el punto A, como el origen donde la presión es 𝑃0 y el punto B como

cualquier punto en el fluido, entonces la distribución de presión se puede expresar
como:
𝑔
Superficie libre
𝑧𝑚𝑎𝑥 𝜃
ℎ0
.B
z .A
x
...:
b
𝑃 = 𝑃0 − 𝜌𝑎𝑥 𝑥 − 𝜌(𝑔 + 𝑎𝑧 𝑧
A partir de:
𝑃2 − 𝑃1 = −𝜌. 𝑎𝑥 (𝑥2 − 𝑥1 − 𝜌. (𝑔 + 𝑎𝑧 (𝑧2 − 𝑧1 … … (𝛼
Si queremos determinar el ascenso o descenso de la superficie, consideramos dos

puntos 1 y 2 cualquiera en la superficie del fluido.
Dado que 𝑃1 = 𝑃2 por lo que se encuentran en la superficie del fluido, la ecuación (𝛼

quedaría reducida a:
𝑎𝑥
∆𝑧𝑠 = 𝑧𝑠2 − 𝑧𝑠1 = − (𝑥 − 𝑥1
𝑔 + 𝑎𝑧 2
2
dz 1
dx
ℎ0
x
b
En todas las líneas de presión constante la inclinación es la misma, por lo que para todas
las líneas de presión constante se tiene:
Líneas de
presión
constante
(𝑧2 − 𝑧1 𝑖𝑠𝑜𝑏𝑎𝑟𝑎 𝑎𝑥
=− = 𝑐𝑡𝑒
𝑥2 − 𝑥1 𝑔 + 𝑎𝑧
La pendiente isóbara es:

(𝑧2 − 𝑧1 𝑖𝑠𝑜𝑏𝑎𝑟𝑎 𝑎𝑥
=− = 𝑡𝑔𝜃 (𝑝𝑒𝑛𝑑𝑖𝑒𝑛𝑡𝑒 𝑛𝑒𝑔𝑎𝑡𝑖𝑣𝑎
𝑥2 − 𝑥1 𝑔 + 𝑎𝑧
III. ACELERACIÓN LINEAL UNIFORME

III.1. MOVIMIENTO HORIZONTAL
En un recipiente que contiene un líquido sometido a una aceleración horizontal
uniforme, el líquido se dispone por sí mismo de tal forma que se mueve como un sólido
sometido a la acción de una fuerza aceleradora. Por ser el movimiento como el de un
sólido, no existe ninguna tensión de cortadura en el líquido y las únicas fuerzas verticales
son las debidas al peso y a la presión. La variación de la presión a lo largo de una línea
vertical es la misma que para un líquido en reposo.
En este caso, la aceleración tiene solo una dirección (𝑎𝑥 ).

𝒛
𝒙 𝑎𝑥
Se tiene entonces que:
𝑎𝑥 ; 𝑎𝑦 = 0 ; 𝑎𝑧 = 0
Si reemplazamos en:
𝜕𝑃 𝜕𝑃 𝜕𝑃
= −𝜌. 𝑎𝑥 ; = −𝜌. 𝑎𝑦 ; = −𝜌. (𝑔 + 𝑎𝑧
𝜕𝑥 𝜕𝑦 𝜕𝑧
Tenemos que:
𝜕𝑃 𝜕𝑃 𝜕𝑃
= −𝜌. 𝑎𝑥 ; =0 ; = −𝜌𝑔
𝜕𝑥 𝜕𝑦 𝜕𝑧
𝑑𝑃 = −𝜌. 𝑎𝑥 . 𝑑𝑥 − 𝜌𝑔𝑑𝑧
𝑎𝑥
Para: ∆𝑧𝑠 = − ∆𝑥 … … (𝛽
𝑔
𝑎𝑥
La pendiente: 𝑡𝑔𝜃 = − … … (𝜃
𝑔
III.2. MOVIMIENTO VERTICAL

Si la aceleración es vertical, la superficie libre permanece horizontal. La presión es
constante en planos horizontales.
Movimiento Vertical Descendente.
Caída libre de un cuerpo de fluido: Si el cuerpo desciende con una aceleración igual a la
gravedad hacia abajo (𝒂𝒛 = −𝒈
A partir de:
𝜕𝑃 𝜕𝑃 𝜕𝑃
= −𝜌. 𝑎𝑥 ; = −𝜌. 𝑎𝑦 ; = −𝜌. (𝑔 + 𝑎𝑧
𝜕𝑥 𝜕𝑦 𝜕𝑧
𝑧
𝒂𝒛 = −𝒈
Si 𝒂𝒛 = −𝒈:
𝑎𝑥 = 0 ; 𝑎𝑦 = 0 ; 𝑎𝑧 = −𝑔
Reemplazando en (𝛽 , se concluye que la presión es constante:

𝜕𝑃 𝜕𝑃 𝜕𝑃
=0 ; =0 ; =0
𝜕𝑥 𝜕𝑦 𝜕𝑧
Esto quiere decir que 𝑃1 = 𝑃2 (𝐿𝑎 𝑝𝑟𝑒𝑠𝑖ó𝑛 𝑒𝑠 𝑙𝑎 𝑚𝑖𝑠𝑚𝑎 𝑒𝑛 𝑐𝑢𝑎𝑙𝑞𝑢𝑖𝑒𝑟 𝑝𝑢𝑛𝑡𝑜
Movimiento Vertical Ascendente
Si un cuerpo de fluido asciende con 𝒂𝒛 = +𝒈:
A partir de:
𝜕𝑃 𝜕𝑃 𝜕𝑃
= −𝜌. 𝑎𝑥 ; = −𝜌. 𝑎𝑦 ; = −𝜌. (𝑔 + 𝑎𝑧
𝜕𝑥 𝜕𝑦 𝜕𝑧
𝑧
𝒂𝒛 = +𝒈
Si el cuerpo asciende con una aceleración igual a la gravedad hacia arriba se tiene
entonces que:
𝑎𝑥 = 0 ; 𝑎𝑦 = 0 ; 𝑎𝑧 = +𝑔
Reemplazando en (𝛽 :
=0 ; =0 ; = −2𝜌. 𝑔
Tenemos que:
𝑑𝑃 = −2𝜌𝑔𝑑𝑧
IV. ROTACIÓN EN UN RECIPIENTE CILINDRICO CIRCULAR
Rotación Uniforme alrededor de un eje vertical
Cuando un líquido encerrado en un depósito gira alrededor de un eje vertical a velocidad

angular constante, después de un cierto intervalo de tiempo se mueve como un sólido.
No existe ninguna tensión de cortadura en el líquido y la única aceleración existente
tiene dirección radial y sentido hacia el eje de rotación.
Si un vaso con agua gira alrededor de su eje, la fuerza centrífuga es la responsable de

que el fluido se mueva hacia afuera formándose una superficie libre cóncava.
Analizamos en coordenadas cilíndricas (𝑟, 𝜃, 𝑧 , tomando z a lo largo de la línea central

del recipiente, dirigida del fondo hacia la superficie libre, puesto que la forma del
recipiente es un cilindro y las partículas del fluido se someten a un movimiento circular.
Donde ℎ0 es la altura inicial, antes de someter a una velocidad angular constante, ℎ𝑐 es
la distancia la nueva superficie libre al fondo del recipiente en el eje de rotación y 𝑧𝑠 es
la distancia hacia cualquier punto de la nueva superficie.
(𝑟, 𝜃, 𝑧
P
ℎ𝑜
𝑧
𝑔 𝑟
r
𝜃 Y 𝑅
X
𝑧𝑠
ℎ𝑐 ℎ𝑜
𝑧
𝑔 𝑟
𝑅
Sabemos que la aceleración radial es:
𝑎𝑟 = −𝑟𝜔2
Las ecuaciones del movimiento para los fluidos en rotación son:
𝑑𝑃
→ = −𝑎𝑟 𝜌
𝑑𝑟
𝑑𝑃
→ = 𝜌𝑟𝜔2
𝑑𝑟
𝑑𝑃
 = 𝜌𝑟𝜔2
𝑑𝑟
𝑑𝑃
 = 0 (No hay variación)
𝑑𝜃
𝑑𝑃
 = −𝜌𝑔 (Depende de g, puesto que la 𝑎𝑧 = 0
𝑑𝑧
Entonces tenemos que el Diferencial Total de Presión es:
𝑑𝑃 = 𝜌𝑟𝜔2 − 𝜌𝑔𝑑𝑧
A partir de esta expresión, si consideramos un 𝑑𝑃 = 0, se está trabajando sobre líneas

de presión constante, es decir isóbaras, entonces la expresión queda:
𝑤
𝑃0
𝑃1
𝑃2
𝑃3
𝑃4 𝑧
𝑟
𝑔 𝑅
𝑑𝑧(𝑖𝑠ó𝑏𝑎𝑟𝑎 𝑟𝜔2
=
𝑑𝑟 𝑔
𝑟𝜔2
𝑑𝑧(𝑖𝑠ó𝑏𝑎𝑟𝑎 = 𝑑𝑟
𝑔
Integrando se obtiene la ecuación para las superficies de presión constante
𝑧 𝑟
𝑟𝜔2
∫ 𝑑𝑧 = ∫ 𝑑𝑟
0 0 𝑔
𝜔2 𝑟 2
𝑍 (𝑖𝑠ó𝑏𝑎𝑟𝑎 = + 𝐶1
2𝑔
Esta es la ecuación de una parábola, el valor de la constante de integración es diferente

para cada línea de presión constante.
A partir de:
𝜔2 𝑟 2
𝑍 (𝑖𝑠ó𝑏𝑎𝑟𝑎 = + 𝐶1
2𝑔
Para la superficie libre cuando 𝑟 = 0 y 𝑧𝑖𝑠ó𝑏𝑎𝑟𝑎(0 = 𝐶1 = ℎ𝑐
Por lo tanto: 𝑧𝑖𝑠ó𝑏𝑎𝑟𝑎(0 = 𝐶1 = ℎ𝑐

𝑧𝑠
ℎ𝑐 ℎ𝑜
𝑧
𝑔 𝑟
𝑅
En este caso la constante es la distancia de la superficie libre al fondo del recipiente a lo

largo del eje de rotación. Obteniendo la siguiente ecuación de la superficie libre:
𝜔2 2
𝑧𝑠 = 𝑟 + ℎ𝑐
2𝑔
El volumen de un elemento de cascarón cilíndrico es:
𝑅 𝑅
𝜔2 2 𝜔2 𝑅 2
∀= ∫ 2𝜋𝑍𝑠 𝑟𝑑𝑟 = 2𝜋 ∫ ( 𝑟 + ℎ𝑐 𝑟𝑑𝑟 = 𝜋𝑅2 ( + ℎ𝑐
0 0 2𝑔 4𝑔
Este volumen es igual al volumen original del fluido en el recipiente, el cual es:
∀= 𝜋𝑅2 ℎ0
Donde ℎ0 , es la altura del fluido en el recipiente sin rotación.
Entonces igualando los dos volúmenes:
𝜔2 𝑅 2
∀= 𝜋𝑅2 ℎ0 = 𝜋𝑅2 ( + ℎ𝑐
4𝑔
Simplificando:
𝜔2 𝑅 2
ℎ𝑐 = ℎ0 −
4𝑔
Reemplazando en:
𝜔2 2
𝑧𝑠 = 𝑟 + ℎ𝑐
2𝑔
La ecuación de la Superficie Libre queda como:
𝜔2 (𝑅2 − 2𝑟 2
𝑧𝑠 = ℎ0 −
4𝑔
La altura vertical máxima, se obtiene en el borde cuando 𝑟 = 𝑅, esto es:
𝑧𝑠 𝑧𝑧(𝑚á𝑥
ℎ𝑐 ℎ𝑜
𝑧
𝑔 𝑟
𝑅
𝜔2 𝑅 2
𝑧𝑠(𝑚á𝑥 = ℎ0 +
4𝑔
La diferencia de las alturas entre el borde y el centro de la Superficie libre es:
𝜔2 2
∆= 𝑧𝑠(𝑚á𝑥 − ℎ𝑐 = 𝑅
2𝑔
Partiendo de la expresión:
𝑑𝑃 = 𝜌𝑟𝑤 2 𝑑𝑟 − 𝜌𝑔𝑑𝑧
Se puede determinar, la diferencia de presión entre dos puntos 1 y 2 en el fluido, si se

integra, tenemos:
2
𝑧2
ℎ𝑜
𝑟1
1 𝑧
𝑔 𝑧1 𝑟
𝑟2 𝑅
𝜌𝜔2 2
𝑃2 − 𝑃1 = (𝑟2 − 𝑟11 − 𝜌𝑔(𝑍2 − 𝑍1
2
V. EJERCICIOS DE APLICACIÓN
EJERCICIO N°1:
Se tiene un depósito rectangular con longitud, ancho y alto de 10m, 2m y 5,2m

respectivamente. Si inicialmente el agua se encuentra a una altura de 3m dentro del
tanque y se somete a una aceleración en dirección de su longitud de 3𝑚/𝑠 2 . Calcule:
a) La altura máxima que alcanza el líquido

b) La máxima y la mínima presión en el fondo del depósito
c) La máxima aceleración a la que se puede someter el depósito para que el agua
no se derrame
5𝑚
d) La cantidad de agua que se derrama si el deposito se acelera a 𝑠2
5.2m
3m
10m
Solución:
a).
𝑧𝑚𝑎𝑥 𝜃
h=?
ℎ0 = 3𝑚
z
5
∆𝑧 𝑥 𝑎
Se sabe que: ∆𝑥 = 𝑔+𝑎 ; 𝑎𝑧 = 0
𝑧
𝑎𝑥 3𝑚/𝑠 2
Entonces: ∆𝑧 = . ∆𝑥 = 9,81𝑚/𝑠 2 (5𝑚 ; ∆𝑧 = 1,53𝑚
𝑔
La altura máxima que alcanza el líquido está dada por:
ℎ𝑚𝑎𝑥 = ℎ + ∆𝑧
ℎ𝑚𝑎𝑥 = 𝟒, 𝟓𝟑𝒎
b)
𝑎𝑥 = 3𝑚/𝑠 2
.o
∆𝑧
𝜃
.i
.A .B
¿Dónde se da la máxima presión en el fondo? En el punto A ya que soporta una mayor

altura de columna de agua.
𝑃𝐴 = 𝑃𝑚á𝑥
Sabemos que:
𝑃𝐴 − 𝑃⏟0 = −𝜌. 𝑎𝑥 (𝑥
⏟𝐴 − 𝑥0 ) − 𝜌. 𝑔 (𝑧⏟𝐴 − 𝑧0 )
0 0 0
De tal modo:
𝑃𝐴 = 𝜌. 𝑔. 𝑧0 = 𝛾. 𝑧0
Reemplazando:
𝑃𝐴 = (1000𝑘𝑔𝑓/𝑚3 (4,53𝑚 = 𝟒𝟓𝟑𝟎𝒌𝒈𝒇/𝒎𝟐
¿Dónde se da la presión mínima? En el punto B ya que soporta una menor altura de

columna de agua.
𝑃𝐵 = 𝑃𝑚í𝑛
Aplicando la misma ecuación
𝑃𝐵 = (1000𝑘𝑔𝑓/𝑚3 (1,47𝑚 = 𝟏𝟒𝟕𝟎𝒌𝒈𝒇/𝒎𝟐
c)
𝑎𝑥 =?
∆𝑧 𝜃
Para encontrar la máxima aceleración 𝑎𝑥 que puede alcanzar el fluido para que no se
derrame del recipiente, tenemos en cuenta que como máximo debe alcanzar la altura
del recipiente que es 5,2 𝑚 en base a ello aplicamos la fórmula:
∆𝑧 𝑎 ∆𝑧
= 𝑔+𝑎𝑥 ; 𝑎𝑧 = 0; 𝑎𝑥 = 𝑔. ∆𝑥
∆𝑥 𝑧
∆𝑧 = 5,2 − 3 = 2,2𝑚
Reemplazando:
2,20𝑚
𝑎𝑥,𝑚á𝑥 = (9,81𝑚/𝑠 2 ( = 𝟒, 𝟑𝟐𝒎/𝒔𝟐
5𝑚
d)
𝑎𝑥 = 5𝑚/𝑠 2
∆𝑧 𝜃
Para calcular la cantidad de agua que se derrama, suponemos un recipiente que alcanza
una ℎ𝑚á𝑥 = 5,2𝑚 con una aceleración de 5𝑚/𝑠 2 , entonces debemos hallar con esos
datos la altura inicial a la que se encontraba el fluido que es diferente de 3m ya que
estamos logrando una ℎ𝑚á𝑥 = 5,2𝑚 con una aceleración mayor a 𝑎𝑥,𝑚á𝑥 = 𝟒, 𝟑𝟐𝒎/
𝒔𝟐 (valor que encontramos en el ítem anterior). Finalmente la diferencia de volúmenes
sería el líquido derramado.
Si 𝑎𝑥 = 5𝑚/𝑠 2
∆𝑧 𝑎𝑥
= ; 𝑎𝑧 = 0; 𝑥2 − 𝑥1 = ∆𝑥 = 5𝑚
∆𝑥 𝑔 + 𝑎𝑧
𝑎𝑥 5𝑚/𝑠 2
∆𝑧 = . ∆𝑥 ; ∆𝑧 = . (5𝑚 = 2,55𝑚
𝑔 9,81𝑚/𝑠 2
ℎ0 = 5,2 − 2,55 = 2,65𝑚

Hallando volúmenes:
∀𝑓 = (10𝑚 (2𝑚 (2,65𝑚 = 53𝑚3
∀0 = (10𝑚 (2𝑚 (3𝑚 = 60𝑚3

Por lo tanto:
∀0 − ∀𝑓 = 𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑞𝑢𝑒 𝑠𝑒 𝑑𝑒𝑟𝑟𝑎𝑚𝑎
∀0 − ∀𝑓 = 𝟕𝒎𝟑
EJERCICIO N°2:
El recipiente de la figura contiene agua y se acelera, con igual aceleración en las

direcciones horizontal y vertical igual a 4,90 m/s². Determine las presiones debida al
fluido en los puntos A, B y C del recipiente.
aᵧ
A
30 cm
aᵪ
90 cm
B C
X
120 cm
SOLUCIÓN:
P a
  x  500kg / m 3
x g
En la dirección y:
P a
  (1  y )  1500kg / m 3
y g
P P
dP  dx  dy
x y
 dP  500dx  1500dy
Para un punto en la superficie libre del fluido:
dy 1 Pendiente de las líneas de igual

dP  0   presión (SUPERFICIES)
dx 3
Como: dP  500dx  1500dy
Integrando de Po a P, de 0 a x, y de 0 a y tenemos:
P  P0  500x  1500y
Para un punto en la superficie del fluido P=0
20 cm
1
3
90 cm
70 cm
60 cm
Entonces para (x,y)=(1,2 m , 0,7 m) la presión es cero P=0 , de la ecuación anterior se

obtiene:
0  P0  500(1,20) 1500(0,70)  P0  1650kg / m2
Con este valor de Po, P  1650kg / m 2  500 x  1500 y
Esta ecuación da el valor de la presión en cualquier punto en el interior del fluido.

EJERCICIO N°3:
Una cinta transportadora lleva una taza de café sobre una bandeja horizontal, mientras
se acelera a 7𝑚/𝑠 2 . La taza tiene 10 cm de profundidad y 6 cm de diámetro y el café
que contiene llega hasta 3cm del borde en reposo.
a) Suponiendo que el café adquiere una aceleración uniforme, determine si se

derramará o no.
b) Calcule la presión manométrica en el punto A, si la densidad del café es de

1010𝑘𝑔/𝑚3
(FUENTE: Libro Mecánica de Fluidos: Fundamentos y aplicaciones-Yunus A. Cengel, J.

Cimbala.)
𝑎𝑥 = 7𝑚/𝑠 2
3𝑐𝑚
7𝑐𝑚
3𝑐𝑚 3𝑐𝑚
Solución:
a) Nos encontramos en el caso de un movimiento horizontal de equilibrio relativo de

masas. Entonces 𝑎𝑧 = 0
La fórmula de la pendiente queda reducida:
𝑎𝑥
𝑡𝑔𝜃 =
𝑔
−1
7𝑚/𝑠 2
𝜃 = 𝑡𝑔 ( = 35.5°
9,81𝑚/𝑠 2
Si la taza es simétrica, la superficie inclinada pasa por el punto medio de la superficie en

reposo, según se muestra en la figura. De esta forma la parte trasera de la superficie se
elevará un ∆𝑧
∆𝑧
= 𝑡𝑔𝜃
∆𝑥
∆𝑧 = ∆𝑥. 𝑡𝑔𝜃
∆𝑧 = (3𝑐𝑚 . 𝑡𝑔(35.5° = 𝟐. 𝟏𝟒𝒄𝒎 (< 𝟑𝒄𝒎; 𝒏𝒐 𝒉𝒂𝒚 𝒅𝒆𝒓𝒓𝒂𝒎𝒆
b) La presión en A puede calcularse partir de la ecuación:
𝑃𝐴 − 𝑃⏟0 = −𝜌. 𝑎𝑥 (𝑥
⏟𝐴 − 𝑥0 ) − 𝜌. 𝑔 (𝑧⏟𝐴 − 𝑧0 )
0 0 0
𝑧0 = 7𝑐𝑚 + ∆𝑧 = 9.14𝑐𝑚 = 0.0914𝑚
𝑘𝑔
𝑃𝐴 = 𝜌. 𝑔. 𝑧0 = (1010 ) (0.0914𝑚 = 𝟗𝟐. 𝟑𝟏𝟒𝒌𝒈𝒇/𝒎𝟐
𝑚3
EJERCICIO N°4:
Un recipiente cilíndrico, de 0.20 m de radio y 0.80 m de altura contiene 0.60 m de agua
a) ¿A qué velocidad angular máxima puede rotar sin que se derrame el agua?
(FUENTE: Libro Mecánica de fluidos-Wendor Chereque)
0,8 𝑚
0,6 𝑚
𝑧
𝑔 𝑟
0,2 𝑚
Solución:
𝑤
0,8𝑚
0,6𝑚
𝑧
𝑔 𝑟
0,2 𝑚
𝜔2 𝑅 2
a) 𝑧𝑠(𝑚á𝑥 = ℎ0 + 4𝑔
2
𝜔= √𝑔(𝑍𝑠(máx − ℎ0 ; 𝑅 = 0.20𝑚, 𝑍𝑠(máx = 0.80𝑚; ℎ0 = 0.60𝑚
𝑅
Reemplazando los valores:
2
𝜔= √9.81𝑚/𝑠 2 (0.8𝑚 − 0.6𝑚
0.2𝑚
𝜔 = 𝟏𝟒. 𝟎𝟎𝟕 𝒓𝒂𝒅/𝒔
EJERCICIO N°5:
Se tiene un recipiente cilíndrico de 80 cm de alto y 24 cm de diámetro parcialmente lleno

con agua hasta una altura de 55 cm. Si se hace girar a velocidad constante, determine:
a) Cuál es la máxima velocidad angular que puede alcanzar sin que se derrame el agua
b) Cual es la máxima presión a la que se somete el fondo del tanque en el caso anterior
c) Cuál sería la velocidad de giro (en RPM) para que se comience a ver el fondo del
recipiente
d) En el caso ¨c¨ se derrama el agua o no, Si se derrama, ¿qué cantidad de agua se

derrama?
𝑧
80 𝑐𝑚
55 𝑐𝑚
24 𝑐𝑚
Solución:
a)
𝑤
80 𝑐𝑚
55 𝑐𝑚
𝑧
𝑔 𝑟
12 𝑐𝑚
Se sabe que:
𝜔2 𝑅 2
𝑧𝑠(𝑚á𝑥 = ℎ0 +
4𝑔
Entonces el 𝑧𝑠(𝑚á𝑥 que alcanzará es de 80 cm.
Despejando 𝜔:
2
𝜔= √𝑔(𝑍𝑠(𝑚𝑎𝑥 − ℎ0
𝑅
Reemplazando:
2 𝒓𝒂𝒅
𝜔= √9,81(80 − 55 = 𝟐𝟔, 𝟏𝟎
12 𝒔
b)
𝑂
𝑤
80 𝑐𝑚
55 𝑐𝑚
𝑧
𝑔 𝑟
𝐴 12 𝑐𝑚
Se sabe que:
𝜌𝜔2 2
𝑃𝐴 − 𝑃𝑂 = (𝑟𝐴 − 𝑟𝑂 1 − 𝜌𝑔(𝑍𝐴 − 𝑍𝑂
2
Entre los puntos A y O: 𝑃𝑂 = 0; 𝑟1 = 𝑟2 ; 𝑍𝐴 = 0
𝑃𝐴 = 𝜌𝑔𝑍𝑂
Reemplazando: 𝑃𝐴 = (1000 (9,81 (0,80 = 𝟕𝟖𝟒𝟖 𝑷𝒂
c)
𝑤
80 𝑐𝑚
55 𝑐𝑚
𝑧
𝑔 𝑟
12 𝑐𝑚
Para este caso: ∆𝑧𝑠(𝑚á𝑥 = 0,8𝑚
Se sabe que:
𝜔2 2
∆𝑧𝑠(𝑚á𝑥 = 𝑅
2𝑔
Despejando 𝜔:
√2𝑔∆𝑧𝑠(𝑚á𝑥
𝜔=
𝑅
Reemplazando:
√2(9,81 (0,8
𝜔= = 𝟑𝟑, 𝟎𝟐 𝒓𝒂𝒅⁄𝒔
(0,12
d)
Para este caso se sabe que: 𝜔 = 33,02 𝑟𝑎𝑑⁄𝑠
Volúmenes:
𝑉𝑜 = 𝜋(0,12 2 ℎ0 = 𝜋(0,12 2 (0,55 = 0,0249𝑚3
𝑉𝑓 = 𝜋(0,12 2 ℎ0′ = 𝜋(0,12 2 (0,40 = 0,0181𝑚3
∆𝑉 = 𝑉𝑜 − 𝑉𝑓 = 𝟎, 𝟎𝟎𝟔𝟖𝒎𝟑

Fluidos

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Fluidos

Cargado por

Copyright:

Formatos disponibles

SESIÓN DE APRENDIZAJE Nº 8 MEC.

MOVIMIENTO RELATIVO DE LOS FLUIDOS PARA MASAS EN EQUILIBRIO

Consideremos un elemento rectangular diferencial de fluido:

𝑊(𝑝𝑒𝑠𝑜 𝑑𝑒𝑙 𝑒𝑙𝑒𝑚𝑒𝑛𝑡𝑜

Sumando las fuerzas que actúan sobre las superficies:

De manera análoga, las fuerzas superficiales netas en las direcciones X e Y son:

 La fuerza superficial que actúa sobre el elemento completo es:

⃗⃗⃗𝑆 = 𝛿𝐹𝑆,𝑥 𝑖̂ + 𝛿𝐹𝑆,𝑦 𝑗̂ + 𝛿𝐹𝑆,𝑧 𝑘̂ (𝑆𝑢𝑚𝑎 𝑣𝑒𝑐𝑡𝑜𝑟𝑖𝑎𝑙

 El peso propio del elemento es:

 La fuerza total del elemento es:

Segunda ley de Newton: 𝛿𝐹 = 𝑑𝑚. 𝑎 = 𝜌. 𝑑𝑥𝑑𝑦𝑑𝑧. 𝑎

En forma escalar en cada una de las direcciones:

 Fluido en reposo: Para los fluidos en reposo o en movimiento sobre una

II. ACELERACIÓN SOBRE UNA TRAYECTORIA RECTA

A partir de las expresiones:

Las ecuaciones de movimiento son:

La diferencial de presión 𝑃 es:

Integrando entre dos puntos 1 y 2, se obtiene:

𝑃2 − 𝑃1 = −𝜌. 𝑎𝑥 (𝑥2 − 𝑥1 − 𝜌. (𝑔 + 𝑎𝑧 (𝑧2 − 𝑧1 … … (𝛼

Si tomamos el punto A, como el origen donde la presión es 𝑃0 y el punto B como

𝑃2 − 𝑃1 = −𝜌. 𝑎𝑥 (𝑥2 − 𝑥1 − 𝜌. (𝑔 + 𝑎𝑧 (𝑧2 − 𝑧1 … … (𝛼

Si queremos determinar el ascenso o descenso de la superficie, consideramos dos

Dado que 𝑃1 = 𝑃2 por lo que se encuentran en la superficie del fluido, la ecuación (𝛼

La pendiente isóbara es:

III. ACELERACIÓN LINEAL UNIFORME

En este caso, la aceleración tiene solo una dirección (𝑎𝑥 ).

Se tiene entonces que:

III.2. MOVIMIENTO VERTICAL

Movimiento Vertical Descendente.

Reemplazando en (𝛽 , se concluye que la presión es constante:

Esto quiere decir que 𝑃1 = 𝑃2 (𝐿𝑎 𝑝𝑟𝑒𝑠𝑖ó𝑛 𝑒𝑠 𝑙𝑎 𝑚𝑖𝑠𝑚𝑎 𝑒𝑛 𝑐𝑢𝑎𝑙𝑞𝑢𝑖𝑒𝑟 𝑝𝑢𝑛𝑡𝑜

Movimiento Vertical Ascendente

Si un cuerpo de fluido asciende con 𝒂𝒛 = +𝒈:

IV. ROTACIÓN EN UN RECIPIENTE CILINDRICO CIRCULAR

Rotación Uniforme alrededor de un eje vertical

Cuando un líquido encerrado en un depósito gira alrededor de un eje vertical a velocidad

Si un vaso con agua gira alrededor de su eje, la fuerza centrífuga es la responsable de

Analizamos en coordenadas cilíndricas (𝑟, 𝜃, 𝑧 , tomando z a lo largo de la línea central

Las ecuaciones del movimiento para los fluidos en rotación son:

Entonces tenemos que el Diferencial Total de Presión es:

A partir de esta expresión, si consideramos un 𝑑𝑃 = 0, se está trabajando sobre líneas

Integrando se obtiene la ecuación para las superficies de presión constante

Esta es la ecuación de una parábola, el valor de la constante de integración es diferente

Para la superficie libre cuando 𝑟 = 0 y 𝑧𝑖𝑠ó𝑏𝑎𝑟𝑎(0 = 𝐶1 = ℎ𝑐

Por lo tanto: 𝑧𝑖𝑠ó𝑏𝑎𝑟𝑎(0 = 𝐶1 = ℎ𝑐

En este caso la constante es la distancia de la superficie libre al fondo del recipiente a lo

El volumen de un elemento de cascarón cilíndrico es:

Donde ℎ0 , es la altura del fluido en el recipiente sin rotación.

Entonces igualando los dos volúmenes:

La ecuación de la Superficie Libre queda como:

La altura vertical máxima, se obtiene en el borde cuando 𝑟 = 𝑅, esto es:

La diferencia de las alturas entre el borde y el centro de la Superficie libre es:

Se puede determinar, la diferencia de presión entre dos puntos 1 y 2 en el fluido, si se

Se tiene un depósito rectangular con longitud, ancho y alto de 10m, 2m y 5,2m

a) La altura máxima que alcanza el líquido

La altura máxima que alcanza el líquido está dada por:

¿Dónde se da la máxima presión en el fondo? En el punto A ya que soporta una mayor

𝑃𝐴 = (1000𝑘𝑔𝑓/𝑚3 (4,53𝑚 = 𝟒𝟓𝟑𝟎𝒌𝒈𝒇/𝒎𝟐

¿Dónde se da la presión mínima? En el punto B ya que soporta una menor altura de

Aplicando la misma ecuación

𝑃𝐵 = (1000𝑘𝑔𝑓/𝑚3 (1,47𝑚 = 𝟏𝟒𝟕𝟎𝒌𝒈𝒇/𝒎𝟐

ℎ0 = 5,2 − 2,55 = 2,65𝑚

∀0 = (10𝑚 (2𝑚 (3𝑚 = 60𝑚3

El recipiente de la figura contiene agua y se acelera, con igual aceleración en las
