Circuitos Resistivos

DIMEI

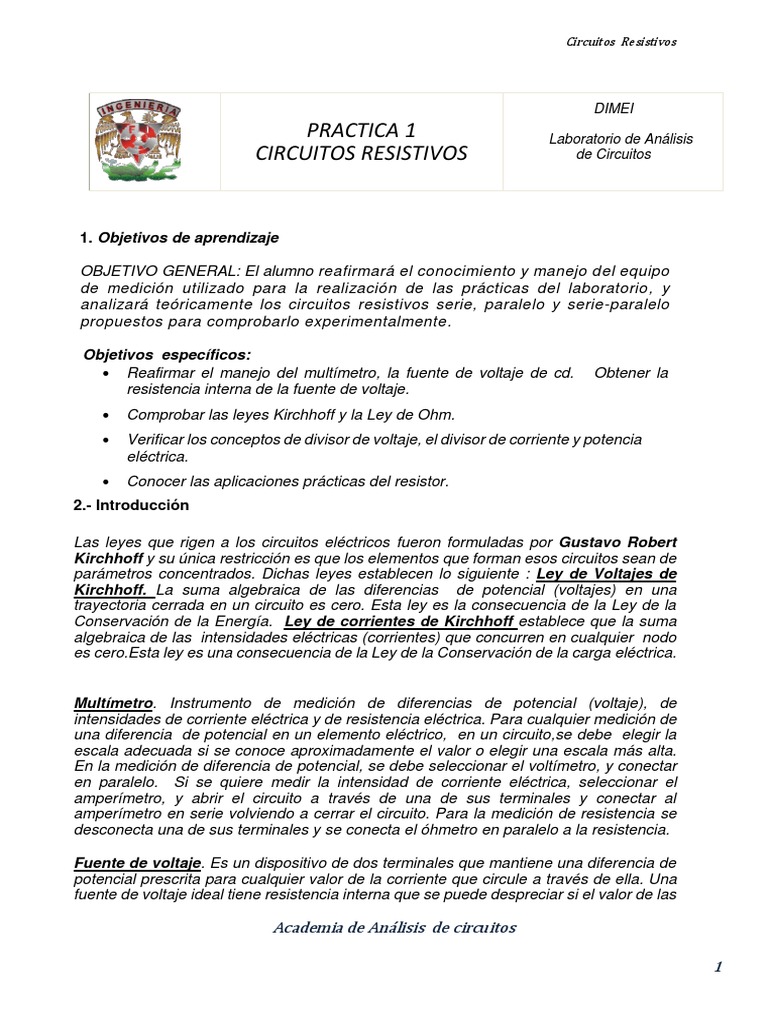

PRACTICA 1 Laboratorio de Análisis
CIRCUITOS RESISTIVOS de Circuitos

1. Objetivos de aprendizaje

OBJETIVO GENERAL: El alumno reafirmará el conocimiento y manejo del equipo

de medición utilizado para la realización de las prácticas del laboratorio, y
analizará teóricamente los circuitos resistivos serie, paralelo y serie-paralelo
propuestos para comprobarlo experimentalmente.

Objetivos específicos:
• Reafirmar el manejo del multímetro, la fuente de voltaje de cd. Obtener la
resistencia interna de la fuente de voltaje.
• Comprobar las leyes Kirchhoff y la Ley de Ohm.
• Verificar los conceptos de divisor de voltaje, el divisor de corriente y potencia
eléctrica.
• Conocer las aplicaciones prácticas del resistor.
2.- Introducción

Las leyes que rigen a los circuitos eléctricos fueron formuladas por Gustavo Robert
Kirchhoff y su única restricción es que los elementos que forman esos circuitos sean de
parámetros concentrados. Dichas leyes establecen lo siguiente : Ley de Voltajes de
Kirchhoff. La suma algebraica de las diferencias de potencial (voltajes) en una
trayectoria cerrada en un circuito es cero. Esta ley es la consecuencia de la Ley de la
Conservación de la Energía. Ley de corrientes de Kirchhoff establece que la suma
algebraica de las intensidades eléctricas (corrientes) que concurren en cualquier nodo
es cero.Esta ley es una consecuencia de la Ley de la Conservación de la carga eléctrica.

Multímetro. Instrumento de medición de diferencias de potencial (voltaje), de

intensidades de corriente eléctrica y de resistencia eléctrica. Para cualquier medición de
una diferencia de potencial en un elemento eléctrico, en un circuito,se debe elegir la
escala adecuada si se conoce aproximadamente el valor o elegir una escala más alta.
En la medición de diferencia de potencial, se debe seleccionar el voltímetro, y conectar
en paralelo. Si se quiere medir la intensidad de corriente eléctrica, seleccionar el
amperímetro, y abrir el circuito a través de una de sus terminales y conectar al
amperímetro en serie volviendo a cerrar el circuito. Para la medición de resistencia se
desconecta una de sus terminales y se conecta el óhmetro en paralelo a la resistencia.

Fuente de voltaje. Es un dispositivo de dos terminales que mantiene una diferencia de

potencial prescrita para cualquier valor de la corriente que circule a través de ella. Una
fuente de voltaje ideal tiene resistencia interna que se puede despreciar si el valor de las

Academia de Análisis de circuitos

1
 Circuitos Resistivos

resistencias del circuito es relativamente mayor. Para una fuente de voltaje ideal no se
considera su resistencia interna.

Circuito eléctrico. Es la conexión de elementos conductores formando trayectorias

cerradas por donde fluye constantemente una corriente eléctrica. Los circuitos de interés
son los circuitos en serie, en paralelo y los circuitos serie-paralelo llamados mixtos.

Resistencia eléctrica. Es la oposición que presenta un conductor al paso de la corriente

eléctrica y está regido por la Ley de Ohm expresado como “El valor de la corriente
eléctrica es proporcional al voltaje aplicado e inversamente proporcional a la resistencia,
𝑉
dado por su expresión: 𝐼 = [𝐴]
𝑅
El parámetro del resistor es la resistencia y las variables relacionadas con el resistor son
el voltaje, la corriente y la potencia.

Un circuito que está formado por resistores en serie conectados a una fuente de voltaje.
Se le denomina divisor de voltaje debido a que el voltaje a través de los resistores en
serie se divide entre los resistores individuales. De manera similar, un circuito conectado
por resistores en paralelo con una fuente de corriente se denomina divisor de corriente
debido a que la corriente total que pasa por los resistores en paralelo se divide entre los
resistores individuales.
Una transformación de fuente es un procedimiento para transformar una fuente de voltaje
en una de corriente o viceversa. Manteniendo sus características eléctricas de la fuente
original.

3.- Equipo y material

Foto1. Foto 2 Foto 3 Foto 4

Multimetro protoboard Fuente de voltaje de cd Cables y Resistores a ½ watt
Un potenciómetro de 1 KΩ
Un potenciómetro de 100 Ω

Academia de Análisis de circuitos

2
 Circuitos Resistivos

4.- Desarrollo
ri a ri a
+ R + + R
Vi + Vi +
_
5V _ 100Ω 5V 100Ω
_ _ _

b
Circuito 1 Circuito 2

a.- Arme el circuito 1, con el interruptor abierto mida el voltaje en las terminales
ab.
b.- Cierre el interruptor, circuito 2, y mida el voltaje en las terminales ab.
c.- Utilizando la siguiente ecuación del divisor de voltaje, calcule el valor de la
resistencia interna de la fuente.
𝑉𝑖 ∗ 𝑅
𝑉𝑅 =
𝑅 + 𝑟𝑖
Actividad 2. Medición resistencia voltaje y corriente. Calculo potencia eléctrica.

Arme el circuito 3 con el valor del resistor R4 previamente calculado y realice las
mediciones para llenar la tabla 1. Realice los arreglos (serie -paralelo) pertinentes
para obtener los valores de los resistores indicados.

Academia de Análisis de circuitos

3
 Circuitos Resistivos

Elemento Voltaje [V] Corriente [A] Potencia [W]

Resistencia Resistencia Suministra
Nominal real Teórico Práctico Teórico Práctico Teórico Práctico o absorbe
[𝛺] [𝛺]
ri =
R2 =
R3 =
R4 =
R5 =
R6 =
R7 =
Fuente

Tabla 1

Actividad 3. Divisor de voltaje y divisor de corriente.

Para el circuito 3, realice los cálculos necesarios y dibuje los circuitos para obtener el
voltaje del resistor R7 por medio del divisor de voltaje y el divisor de corriente.

Actividad 4. Transformación de fuentes.

Para el circuito 3, reduzca al circuito mínimo por transformaciones de fuentes y calcule

el voltaje y la corriente en el resistor R7 y compare el resultado teórico y práctico.

Describa el procedimiento matemático y dibuje cada transformación.

Bibliografía
• William H. Hayt Jr., Jack E. Kemmerly, Steven M. Durbin. Análisis de circuitos
en ingeniería
Sexta edición. Ed. Mc Graw Hill
• Richard C. Dorf, James A Svoboda. Circuitos eléctricos. Octava edición, Ed.
.Alfaomega. México, 2011.
• James W. Nilson, Susan A. Riedel. Circuitos eléctricos . Septima edición.
Pearson

5. Trabajo previo
1.- Resuelva el circuito 3 para obtener el voltaje del resistor R4, 𝑽𝒂𝒃 = 𝟑. 𝟐𝟓 𝑽 con
𝒓𝒊 = 𝟏𝜴. Simule el circuito

Academia de Análisis de circuitos

4
 Circuitos Resistivos

2. Con el valor de 𝒓𝒊 del inciso anterior, del circuito 2, deduzca las expresiones
del divisor de voltaje y del divisor de corriente para calcular el valor de R. Simule el
circuito

a ri a
+ R + + R
Vi +
_
100Ω 5V 100Ω
_ _ _

b
1 Circuito 2

3. Realice la conversión de fuentes del circuito 3 tal que se pueda aplicar el concepto
de divisor de voltaje: Justifique su procedimiento. Escriba la ecuación para el
divisor de voltaje. Simule el circuito obtenido

4. Realice la conversión de fuentes del circuito 3 tal que se pueda aplicar el concepto
de divisor de corriente: Justifique su procedimiento. Escriba la ecuación para el divisor
de corriente. Simule el circuito obtenido.

Academia de Análisis de circuitos
