CABLEADO PIT BIKE

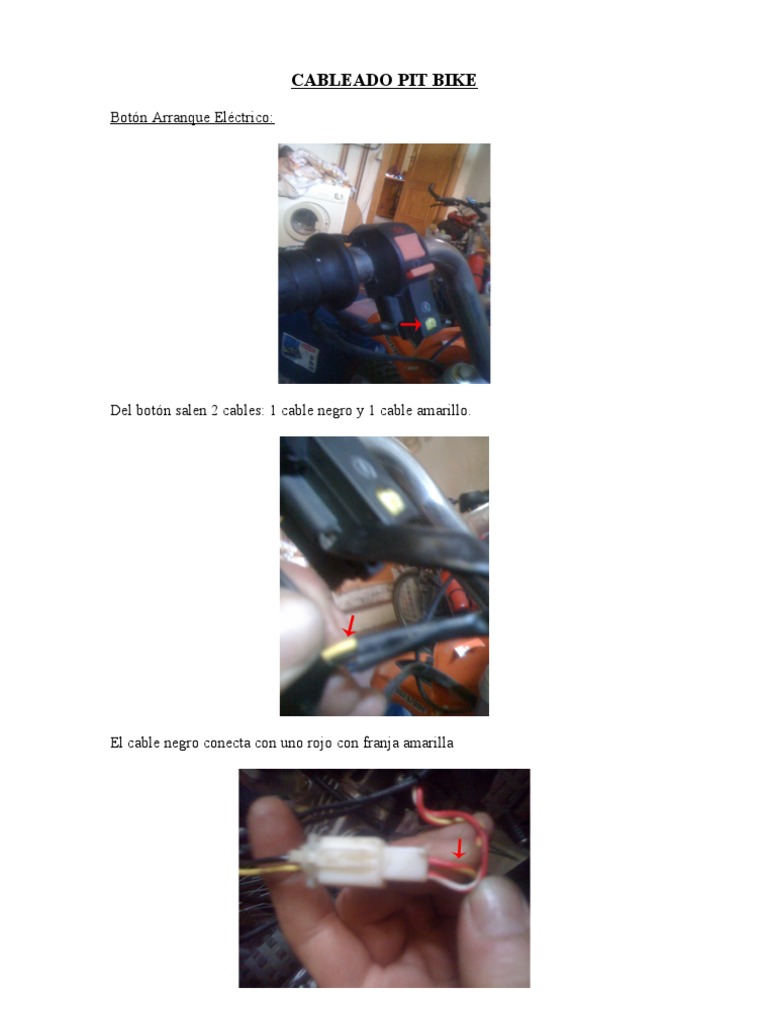

Botón Arranque Eléctrico:

Del botón salen 2 cables: 1 cable negro y 1 cable amarillo.

El cable negro conecta con uno rojo con franja amarilla


Que va conectado a una pieza cilindrica

De la cual sale un cable rojo grueso que conecta con un cable rojo grueso que va a la
parte baja del motor
El cable amarillo conecta con uno rojo con franja blanca

Este conecta con un cable negro que va al bombin de la llave

Botón de Corte:
Del botón salen 2 cables: 1 cable rojo y 1 cable verde.

El cable rojo empalma con uno negro con franja blanca

Que empalma con otros dos cables negros con franja blanca
Uno conecta con otro cable negro con franja blanca que conecta al Bombin de la llave

Y el otro conecta a su vez con otro cable negro con franja blanca que conecta en el CDI
en la patilla del dibujo

El cable verde conecta con un cable negro en una soldadura con 7 cables negros más
Uno de los cables negros conecta en el CDI en la patilla que marca el dibujo de la
conexión

Otro de los cables negros conecta en esta pieza y en la patilla que marca el dibujo de la
conexión

Otro de los cables negros de la soldadura conecta a un cable naranja con franja amarilla
que conecta en la pieza cilindrica
Y que conecta con un cable rojo grueso que termina en el positivo de la bateria

Y el ultimo cable negro termina directamente en el cable del negativo de la bateria

Bobina:

De la bobina salen dos cables uno verde y uno negro con franja amarilla
El cable verde empalma con un cable negro que empalma en la soldadura de 8 cables
antes descrita (boton de corte)

El cable negro con franja amarilla conecta con un cable rosa que conecta en el CDI en la
patilla que indica el dibujo de la conexión

Parte superior motor (zona marchas):

De la manguera salen 5 cables, un cable azul con franja blanca, un cable verde, un cable
negro con franja roja, un cable blanco y un cable amarillo
El cable azul con franja blanca conecta con otro cable azul con franja blanca que
conecta en el CDI en la patilla que marca el dibujo de la conexion

El cable verde conecta con un cable negro que empalma en la soldadura de 8 cables
negros antes descrita (boton corte)

El cable negro con franja roja conecta con otro cable negro con franja roja que conecta
en el CDI en la patilla que indica el dibujo de la conexión
El cable blanco conecta con otro cable blanco que conecta en esta pieza y en la patilla
que indica el dibujo de la conexión

El cable amarillo conecta con otro cable amarillo que se conecta en esta pieza y en la
patilla que indica el dibujo de la conexión

Parte inferior motor:


De la parte inferior del motor salen 2 cables, un cable verde y otro cable rojo

El cable verde conecta con un cable negro que va directo al negativo de la bateria

El cable rojo ya esta explicado en el apartado boton arranque electrico.

De la pieza que sale en la foto siguiente sale un cable rojo conectado a la patilla que
indica el dibujo de la conexión que empalma con dos cables rojos.
Un cable rojo conecta con otro cable rojo que conecta al bombin de la llave

El otro cable rojo conecta con el fusible que conecta con otro cable rojo que va directo
al positivo de la bateria

Bombin llave:
Del bombin salen 4 cables. Un cable verde, un cable rojo ya descrito en el apartado
anterior, un cable negro ya descrito en el apartado boton arranque electrico, un cable
negro con franja blanca ya descrito en el apartado boton corte.

El cable verde conecta con un cable negro que empalma en la soldadura de 8 cables
negros anteriormente descrita en el apartado boton corte
