LABORATORIO DE FIS-200

20 de mayo de 2019

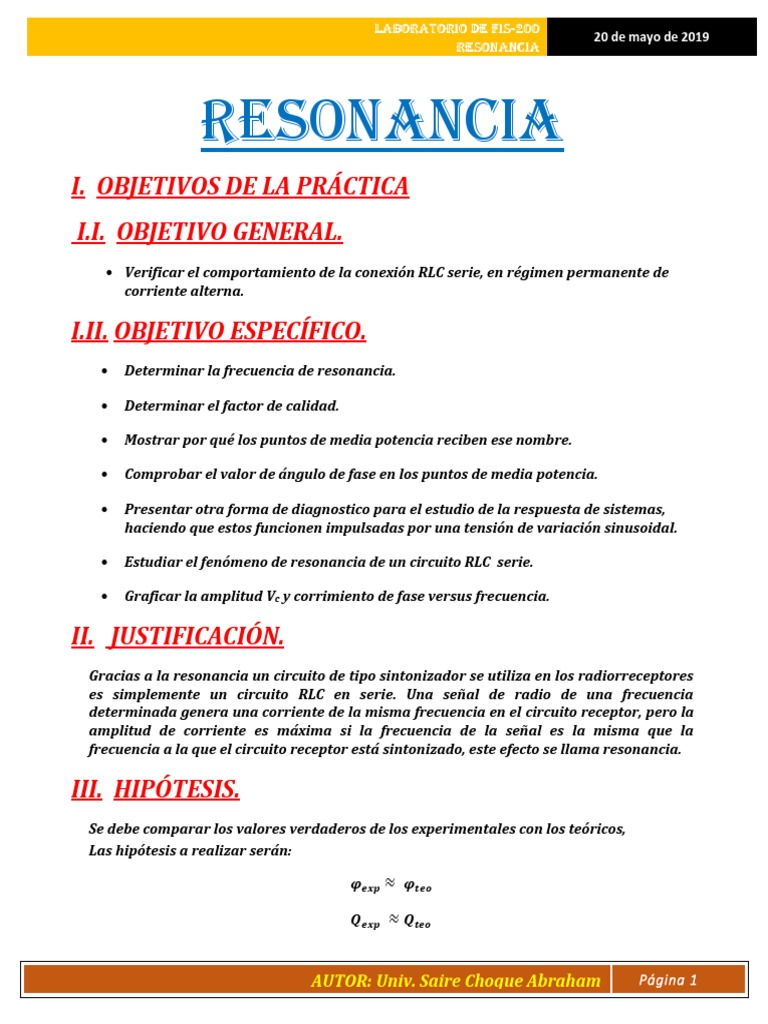

RESONANCIA

resonancia
I. OBJETIVOS DE LA PRÁCTICA
I.I. OBJETIVO GENERAL.
 Verificar el comportamiento de la conexión RLC serie, en régimen permanente de
corriente alterna.

I.II. OBJETIVO ESPECÍFICO.

 Determinar la frecuencia de resonancia.

 Determinar el factor de calidad.

 Mostrar por qué los puntos de media potencia reciben ese nombre.

 Comprobar el valor de ángulo de fase en los puntos de media potencia.

 Presentar otra forma de diagnostico para el estudio de la respuesta de sistemas,

haciendo que estos funcionen impulsadas por una tensión de variación sinusoidal.

 Estudiar el fenómeno de resonancia de un circuito RLC serie.

 Graficar la amplitud Vc y corrimiento de fase versus frecuencia.

II. JUSTIFICACIÓN.
Gracias a la resonancia un circuito de tipo sintonizador se utiliza en los radiorreceptores
es simplemente un circuito RLC en serie. Una señal de radio de una frecuencia
determinada genera una corriente de la misma frecuencia en el circuito receptor, pero la
amplitud de corriente es máxima si la frecuencia de la señal es la misma que la
frecuencia a la que el circuito receptor está sintonizado, este efecto se llama resonancia.

III. HIPÓTESIS.
Se debe comparar los valores verdaderos de los experimentales con los teóricos,
Las hipótesis a realizar serán:

𝝋𝒆𝒙𝒑 ≈ 𝝋𝒕𝒆𝒐

𝑸𝒆𝒙𝒑 ≈ 𝑸𝒕𝒆𝒐

AUTOR: Univ. Saire Choque Abraham Página 1

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

𝒁𝒆𝒙𝒑 ≈ 𝒁𝒕𝒆𝒐

IV. VARIABLES.
Nuestras variables en el siguiente laboratorio son:

 La frecuencia 𝒇𝒐 [𝑲𝑯𝒛], la cual se hace variar a partir de que el ángulo de

desfase 𝝋 sea cero.

 El voltaje 𝑽𝑹𝒑𝒑 [𝑽], el cual se anota para cada valor de 𝒇𝒐 .

 El periodo 𝑻[𝝁𝑺], para cada ángulo de desfase o frecuencia 𝒇𝒐 .

Nuestras constantes son:

 El voltaje pico a pico 𝑽𝒑𝒑 [𝑽], de la señal senoidal, para hacer entrar en
resonancia.

 La resistencia del circuito 𝑹[𝑲Ω] y la resistencia del inductor 𝑹𝑳 [Ω].

 El inductor 𝑳[𝒎𝑯] y el capacitor 𝑪[𝒏𝑭], presentes en el circuito RLC.

V. LIMITES Y ALCANCES.
Para el procedimiento de este experimento, en vez de la fuente de tensión continua 𝑽, este
se reemplazó por un generador de funciones que entregue una onda senoidal oscilando
entre 0 y 𝑽; de esta manera. El voltaje sobre el circuito se hace periódico y puede ser
estudiado con un osciloscopio.

AUTOR: Univ. Saire Choque Abraham Página 2

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

VI. MARCO TEÓRICO

Resonancia
6.1. Historia y Descubrimiento
La resonancia magnética nuclear fue descrita y medida en rayos moleculares por Isidor Isaac
Rabi en 1938.[1] Ocho años después, en 1946, Félix Bloch y Edward Mills Purcell refinan la
técnica usada en líquidos y en sólidos, por lo que compartieron el Premio Nobel de Física en
1952.[2]

Purcell había trabajado en el desarrollo del radar y sus aplicaciones durante la Segunda
Guerra Mundial en el Laboratorio de Radiación del Instituto Tecnológico de Massachusetts. Su
trabajo durante tal proyecto fue producir y detectar energía de radiofrecuencias, y sobre
absorciones de tales energías de RF por la materia, precediendo a su codescubrimiento de la
RMN.

Ellos se dieron cuenta de que los núcleos magnéticamente activos, como 1H (protio) y 31P,
podían absorber energía de RF cuando eran colocados en un campo magnético de una
potencia específica y así lograban identificar los núcleos. Diferentes núcleos atómicos dentro
de una molécula resuenan a diferentes frecuencias de radio para la misma fuerza de campo
magnético. La observación de tales frecuencias resonantes magnéticas de los núcleos
presentes en una molécula permite al usuario entrenado descubrir información química,
estructural, espacial y dinámica acerca de las moléculas.

El desarrollo de la resonancia magnética nuclear como técnica de química analítica y de

bioquímica fue paralela con el desarrollo de la tecnología electromagnética y su introducción
al uso civil.

6.2. Que significa la resonancia

es un término que tiene su origen en el vocablo latino resonantĭa. Este vocablo puede
traducirse como “cualidad del que hace sonar algo de manera repetida” y se establece que se
encuentra conformado por varios componentes perfectamente reconocibles:
-El prefijo “re-”, que significa “hacia atrás” o “de nuevo”.
-El verbo “sonare”, que es sinónimo de “sonar”.
-El elemento “-nt-”, que se emplea para indicar la existencia de un agente.
-El sufijo “-ia”, que es el que se encarga de dejar constancia de la “cualidad”.

AUTOR: Univ. Saire Choque Abraham Página 3

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

6.3. Las primeras acepciones que reconoce el

diccionario de la Real Academia
Española (RAE) están vinculadas al sonido: se trata de su prolongación, de la repercusión que
genera otro o del sonido elemental que sigue al principal producido por una nota musical.

Para la mecánica, la resonancia es el fenómeno que tiene lugar cuando un elemento recibe la
influencia de una fuerza periódica que tiene un periodo de vibración similar al periodo de
vibración característico del elemento en cuestión. De este modo, una fuerza pequeña que se
aplica repetidamente provoca que la amplitud del sistema oscilante se agrande.

6.4. Que es la resonancia

El término resonancia se refiere a un conjunto de fenómenos relacionados con los movimientos
periódicos o casi periódicos en que se produce reforzamiento de una oscilación al someter el
sistema a oscilaciones de una frecuencia determinada. Más concretamente el término puede
referirse a:

La resonancia es un fenómeno que se produce cuando un cuerpo capaz de vibrar es sometido a

la acción de una fuerza externa periódica. Si el periodo de la fuerza externa coincide con el
periodo de vibración de dicho cuerpo, el cuerpo vibra aumentando de forma progresiva la
amplitud del movimiento. Los objetos solo pueden entrar en resonancia a su frecuencia
natural.

AUTOR: Univ. Saire Choque Abraham Página 4

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

6.5. Tipos de resonancias

En acústica, la resonancia es el reforzamiento de ciertas amplitudes sonoras como resultado
de la coincidencia de ondas similares en frecuencias, es un caso particular de resonancia
mecánica.

En música, la resonancia musical se refiere a los sonidos elementales que acompañan al

principal en una nota musical y comunican timbre particular a cada voz o instrumento
musical.

En mecánica, la

circuito con la frecuencia de una excitación externa.

En electromagnetismo se refiere a la resonancia magnética nuclear, tecnología utilizada tanto

en química como en medicina.

Imagen por resonancia magnética, método de diagnóstico médico.

Espectroscopia de resonancia magnética nuclear, método de análisis químico.

En astronomía, la resonancia orbital se produce cuando los periodos de traslación o de

rotación de dos o más cuerpos guardan entre ellos una relación expresada fracciones de
números enteros.

Otros contextos:

La Resonancia (química), sistema de enlace entre los átomos de una molécula que, debido a la
compleja distribución de sus electrones, obtiene una mayor estabilidad que con un enlace
simple.

En física de partículas, las resonancias son hadrones de corta vida que se desintegran por
medio de la fuerza fuerte en otras partículas más ligeras.

AUTOR: Univ. Saire Choque Abraham Página 5

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

6.6. Aplicaciones de la resonancia

La resonancia tiene muchas aplicaciones prácticas, aquí tenéis algunos ejemplos:

 Audición.
El fenómeno de la audición está íntimamente relacionado con la resonancia. La audición es la
percepción de las ondas sonoras que se propagan por el espacio y llegan a nuestras orejas,
que las transmiten por los conductos auditivos externos hasta que chocan con
el tímpano, haciéndolo vibrar.

El oído humano está formado por unas fibras, preparadas para resonar cuando le llegan
sonidos cuya frecuencia esté comprendida entre los 20000 HZ y los 20 Hz, que son las
frecuencias audibles para el ser humano.

Cuando un sonido llega a nuestro oído, el tímpano vibra y lo transmite a la cadena de

huesecillos del oído medio (martillo, yunque y estribo) hasta llegar al caracol, donde sólo
vibran las fibras que puede entrar en resonancia con el tono o frecuencia del
sonido recibido. Los estímulos recogidos por las fibras producen diferencias de potencial que
varían con el ritmo de la onda sonora recibida. Estas diferencias de potencial dan lugar a
corrientes eléctricas que llegan al cerebro a través de los nervios.

AUTOR: Univ. Saire Choque Abraham Página 6

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Resonancia musical.
Un ejemplo que pone de manifiesto el fenómeno de resonancia es el siguiente. Utilizando dos di
apasones idénticos, ypróximos el uno al otro se observa que al hacer vibrar uno de ellos el otro
comienza a vibrar eso se debe a que al seridénticos vibran con la misma frecuencia y por tanto
están en resonancia.

AUTOR: Univ. Saire Choque Abraham Página 7

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Muchos instrumentos musicales se diseñan con cavidades resonantes para producir variedad
de sonidos. Acoplando una cavidad resonante se genera una onda que es percibida por nuestro
oído o por un micrófono.

Tiene especial importancia las cajas resonantes en instrumentos de cuerda. La forma y

tamaño de estas son determinantes para que sus frecuencias naturales estén comprendidas
dentro de la banda de frecuencias que se quiere reforzar.

Los instrumentos de viento, por ejemplo las trompetas no suenan de cualquier forma, para
queal soplar emitan una nota se tiene que cumplir que la vibración de los labios tengan una
frecuencia capaz de producir resonancia con el aire que hay en el interior del tubo.

AUTOR: Univ. Saire Choque Abraham Página 8

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Resonancia de las moléculas de agua.

Este fenómeno se utiliza para calentar alimentos en los hornos llamados microondas.

El funcionamiento de un horno microondas se basa en la vibración de las moléculas de agua al

ser excitadas por un campo electromagnético debido a que se trata de una molécula polar.

La molécula de agua entra en resonancia con una frecuencia de una onda electromagnética
de 2450 MHz, de manera que se pone a vibrar alrededor de su posición inicial causando una
fricción o rozamiento y por tanto un calentamiento de los alimentos. Recordar que todos los
alimentos en su composición tienen un elevado porcentaje de agua. Si un alimento no contiene
agua no se calienta, por eso un plato vacío no se calienta.

6.7. Resonancia (mecánica)

La resonancia es un fenómeno que se produce cuando un cuerpo capaz de vibrar es sometido a
la acción de una fuerza periódica, cuyo periodo de vibración se acerca al periodo de vibración
característico de dicho cuerpo, en el cual, una fuerza relativamente pequeña aplicada de
forma repetida hace que la amplitud del sistema oscilante se haga muy grande.

En estas circunstancias el cuerpo vibra, aumentando de forma progresiva la amplitud del

movimiento tras cada una de las actuaciones sucesivas de la fuerza. En teoría, si se consiguiera
que una pequeña fuerza sobre un sistema oscilara a la misma frecuencia que la frecuencia
natural del sistema se produciría una oscilación resultante con una amplitud indeterminada.

Este efecto puede ser destructivo en algunos materiales rígidos como el vaso que se rompe
cuando una soprano canta y alcanza y sostiene la frecuencia de resonancia de éste.

Una forma de poner de manifiesto este fenómeno consiste en tomar dos diapasones capaces de
emitir un sonido de la misma frecuencia y colocados próximos el uno del otro, cuando hacemos
vibrar uno, el otro emite, de manera espontánea, el mismo sonido, debido a que las ondas
sonoras generadas por el primero presionan a través del aire al segundo.

AUTOR: Univ. Saire Choque Abraham Página 9

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 La caída del viejo puente Tacoma Narrows

El viejo puente de Tacoma Narrows ha sido popularizado en los libros de física como un
ejemplo clásico de resonancia; sin embargo la descripción extendida no es del todo correcta.
Este puente falló debido a la acción de unas fuerzas conocidas en el campo de la aerodinámica
de puentes como fuerzas autoexcitadas, por un fenómeno conocido
como fluttering o flameo las cuales empujando en forma periódica provocaron el aumento del

AUTOR: Univ. Saire Choque Abraham Página 10

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

movimiento del puente. Robert H. Scanlan, padre de la aerodinámica de puentes, escribió un

artículo criticando este malentendido.1 Ningún puente se termina si no pasa la prueba del
"tubo de viento".

6.8. Resonancia eléctrica

Los circuitos resonantes pueden generar voltajes muy altos. Una bobina de tesla es un circuito
resonante de alta Q.

La resonancia eléctrica es un fenómeno que se produce en un circuito eléctrico a

una frecuencia de resonancia particular cuando la Impedancias o admitancias de los
elementos del circuito se cancelan entre sí. En algunos circuitos, esto sucede cuando la
impedancia entre la entrada y la salida del circuito es casi cero y la función de
transferencia es cercana a uno.1

Los circuitos resonantes exhiben timbres y pueden generar voltajes y corrientes más altos que
los que les alimentan. Se utilizan ampliamente en la transmisión inalámbrica (radio) tanto
para transmisión como para recepción.

cuando la impedancia entre la entrada y la salida del circuito es casi cero y la función de
transferencia es cercana a uno.1

Los circuitos resonantes exhiben timbres y pueden generar voltajes y corrientes más altos que
los que les alimentan. Se utilizan ampliamente en la transmisión inalámbrica (radio) tanto
para transmisión como para recepción.

AUTOR: Univ. Saire Choque Abraham Página 11

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Circuito con L y C en serie

Así en un circuito serie, compuesto únicamente por bobinas y condensadores
su impedancia será:

{\displaystyle Z={j}\cdot {L\omega }-j{\frac {1}{\omega C}}={j}\cdot \left({L\omega }-{\frac

{1}{\omega C}}\right)=j\cdot X_{s}}

siendo Xs la reactancia del conjunto, tendrá por valor:

{\displaystyle X_{s}={L\omega }-{\frac {1}{\omega C}}}

debe existir un valor ω tal que haga nulo el valor de Xs, este valor será la pulsación de
resonancia del circuito a la que denominaremos ω0 .

Si Xs es nula, entonces:

Si se tiene en cuenta que:

la frecuencia de resonancia f0 será:

 Circuito con L y C en paralelo

En un circuito compuesto únicamente por bobina y condensador en paralelo la impedancia del
conjunto (Zp) será la combinada en paralelo de ZL y ZC

Siendo Xp la reactancia del conjunto, su valor será:

Estudiando el comportamiento del conjunto para distintos valores de ω se tiene:

ω = 0; Xp = 0

ω < ω 0; Xp > 0 ===> Comportamiento inductivo

ω0² L C = 1; Xp = ∞

ω > ω0; Xp < 0 ===> Comportamiento capacitivo

ω = ∞; Xp = 0

AUTOR: Univ. Saire Choque Abraham Página 12

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Luego f0 será:

Siendo f0 la denominada frecuencia de antirresonancia a la cual la

impedancia se hace infinita.
Donde L es la inductancia de la bobina expresada en henrios y C es la capacidad del
condensador expresada en faradios

 Variación de la I y de la Z del circuito en

función de la frecuencia
Si a un circuito compuesto un elemento resistivo R, uno inductivo L y uno capacitivo C en serie
se le aplica una tensión alterna de frecuencia variable y se toman los valores de la intensidad y
los correspondientes de la impedancia para cada valor de frecuencia considerado, la gráfica
de dichos valores sobre un par de ejes cartesianos permite determinar la denominada "Curva
de Resonancia".

A medida que el valor de la frecuencia variable se acerca al valor de la resonancia la

intensidad I aumenta a la vez que la impedancia Z disminuye.

Alcanzada la frecuencia de resonancia "fr" la intensidad I del circuito adquiere su máximo

valor, al mismo tiempo que la impedancia Z tiene su mínimo valor; es decir: Z = R (Nótese como
en la figura anterior la curva violeta de Z coincide en su punto más bajo con la recta roja de R).
Para frecuencias menores y mayores a la fr, el circuito tiene comportamiento capacitivo e
inductivo respectivamente.

AUTOR: Univ. Saire Choque Abraham Página 13

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Frecuencia de resonancia
Se denomina frecuencia de resonancia a aquella frecuencia característica de un cuerpo o un
sistema que alcanza el grado máximo de oscilación.

Todo cuerpo o sistema tiene una, o varias, frecuencias características. Cuando un sistema es
excitado a una de sus frecuencias características, su vibración es la máxima posible. El
aumento de vibración se produce porque a estas frecuencias el sistema entra en resonancia.

 Sistemas eléctricos
En un sistema eléctrico, la frecuencia de resonancia es aquella a la que la función de
transferencia alcanza su máximo. Es decir, dada una entrada, se obtiene una salida máxima.

Por ejemplo, al sintonizar una emisora de radio estamos haciendo funcionar el circuito interno
de la radio a una frecuencia natural que entra en resonancia con la frecuencia de emisión de la
emisora deseada y esta última se amplifica, pero dejando el sistema estable.

La frecuencia de resonancia se obtiene cuando la impedancia capacitiva y la impedancia

inductiva se igualan.

 Sistemas mecánicos
Cuando un sistema físico se somete a un estímulo, parte de la energía pasa al mismo. Si el
aporte de energía se hace a una frecuencia determinada, la tasa de absorción es la máxima

AUTOR: Univ. Saire Choque Abraham Página 14

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

posible. Esto puede dar lugar a la inestabilidad en el sistema, o simplemente a la ruptura en

algún punto del mismo.

El ejemplo más conocido puede ser la imagen de una soprano haciendo estallar el cristal al
alcanzar una nota especialmente aguda, que no es otra, que la frecuencia de resonancia de la
copa. Como anécdota, se puede decir que a los soldados se les hace romper la marcha cuando
pasan por un puente, ya que la frecuencia de los pasos de todos juntos puede coincidir con la
frecuencia del puente. Simplemente es una anécdota, pues en los puentes actuales no ocurriría
nada ya que se diseñan para que su frecuencia propia no coincida con otras frecuencias que
podrían afectarlo.

En las escuelas de ingeniería y arquitectura es habitual hacer referencia al puente Tacoma, un

viento racheado provocó su derrumbe al hacer que el puente entrara en resonancia. Sin
embargo esta descripción es falsa. Este puente falló debido a la acción de unas fuerzas
conocidas en el campo de la aerodinámica de puentes como fuerzas autoexcitadas, por un
fenómeno conocido como flameo. Robert H. Scanlan, padre de la aerodinámica de puentes,
escribió un artículo criticando este malentendido.

AUTOR: Univ. Saire Choque Abraham Página 15

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Resonancia en los circuitos de corriente

alterna.
Gran parte de la importancia práctica de los circuitos L-R-C en serie estriba en la forma en que
tales responden a las fuentes de diferente frecuencia angular w. Por ejemplo un tipo de
circuito sintonizador usado en los receptores de radio es simplemente un circuito L-R-C en
serie. Una señal de radio de cualquier frecuencia dada produce una corriente de la misma
frecuencia en el circuito receptor, pero la amplitud de la corriente es máxima si la frecuencia
de la señal es igual a la frecuencia particular a la cual se sintoniza el circuito receptor. Este
efecto es conocido como resonancia. El circuito está diseñado de manera que señales con
frecuencias distintas de la sintonizada produzcan corrientes demasiado pequeñas para
conseguir que los altavoces del radio emitan un sonido audible.

Para ver cómo se puede utilizar un circuito L-R-C en serie de ese modo, suponga que se conecta
una fuente de ca con amplitud de voltaje constante V pero con frecuencia angular ajustable w
a través de un circuito L-R-C en serie. La corriente que aparece en el circuito tiene la misma
frecuencia angular que la fuente, y una amplitud de corriente 𝑰 = 𝑽⁄𝒁, donde Z es la
impedancia del circuito L-R-C en serie. Esta impedancia depende de la frecuencia como lo
muestra la ecuación,

AUTOR: Univ. Saire Choque Abraham Página 16

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

𝟏 𝟐
𝒁 = √𝑹𝟐 + [𝝎𝑳 − ] .
𝝎𝑪

AUTOR: Univ. Saire Choque Abraham Página 17

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Comportamiento de un circuito en
resonancia.
A medida que varía la frecuencia angular w de la fuente, la amplitud de corriente 𝑰 = 𝑽⁄𝒁 se
modifica, el valor mínimo de I se presenta a la frecuencia a la que la impedancia Z es mínima.
Este crecimiento máximo de la amplitud de corriente a cierta frecuencia se llama resonancia.
La frecuencia angular 𝝎𝟎 a la que se presenta el máximo de resonancia se denomina
frecuencia angular de resonancia. Ésta es la frecuencia a la que las reactancias inductiva y
capacitiva son iguales; por lo tanto en la resonancia:

𝟏 𝟏
𝑿𝑳 = 𝑿𝑪 𝝎𝟎 𝑳 = 𝝎𝟎 =
𝝎𝟎 𝑪 √𝑳𝑪

Advierta que esto es igual a la frecuencia angular natural de oscilación de un circuito L-C.
𝝎
La frecuencia de resonancia 𝒇𝟎 𝒆𝒔 𝒊𝒈𝒖𝒂𝒍 𝒂 𝟎⁄𝟐𝝅. Ésta es la frecuencia a la que aparece la
corriente máxima en el circuito con una amplitud de voltaje de fuente determinada; en otras
palabras, 𝒇𝟎 es la frecuencia a la que está sintonizado el circuito.

Es ilustrativo observar lo que sucede con los voltajes en un circuito L-R-C en serie y en
resonancia. La corriente en cualquier instante es la misma en L y en C. El voltaje entre los
extremos de un inductor siempre se adelanta 90° a la corriente, o1/4 de ciclo, y el voltaje entre
los extremos de un capacitor siempre se retrasa 90° con respecto a la corriente. Por lo tanto,
los voltajes instantáneos entre los extremos de L y C siempre difieren en su fase 180° o ½ ciclo;
tienen signos opuestos en todo momento. A la frecuencia de resonancia, y sólo a la frecuencia
de resonancia, 𝑿𝑳 = 𝑿𝑪 y las amplitudes de voltaje 𝑽𝑳 = 𝑰𝑿𝑳 𝒚 𝑽𝑪 = 𝑰𝑿𝑪 son iguales; en estas
condiciones; en esas condiciones, los voltajes instantáneos entre las terminales L y C suman
cero en cada instante, y el voltaje total entre las terminales de combinación L-C es exactamente
cero. De esta forma, el voltaje entre los extremos del resistor es igual al voltaje de fuente. Por lo
tanto, a la frecuencia de resonancia, el circuito se comporta como si el inductor y el capacitor
no estuvieran ahí.

AUTOR: Univ. Saire Choque Abraham Página 18

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 La fase del voltaje

𝟏
𝝎𝑳−
La fase del voltaje con respecto a la corriente está dada por la ecuación 𝒕𝒂𝒏 𝝋 = 𝑹 . A 𝝎𝑪

frecuencias por debajo de la de resonancia, 𝑿𝑪 es mayor que 𝑿𝑳 ; la reactancia capacitiva

domina, el voltaje se retrasa en relación con la corriente, y el ángulo de fase φ está entre cero y
-90°. Por arriba de la resonancia, domina la reactancia inductiva; el voltaje se adelanta a la
corriente y el ángulo de fase está entre cero y +90°.

A medida que el valor de la frecuencia variable se acerca al valor de la resonancia la intensidad I aumenta a la
vez que la impedancia Z disminuye.

Figura 6
variaciones en un circuito serie resonante, basadas en un ejemplo de Serway & Beichner

AUTOR: Univ. Saire Choque Abraham Página 19

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

6.9. Resonancia magnética nuclear (RMN).

Es un examen medico no invasivo. Es una técnica que utiliza imanes y ondas de radio
potentes para crear imágenes del cuerpo. No se emplea radiación (rayos X).

Se coloca al paciente dentro de un electroimán muy potente. Se le envía una onda de radio
que entra en resonancia con los protones del hidrógeno, que están presente en todos los
tejidos del cuerpo humano. Se interrumpe la onda y los protones vuelven a su estado natural
emitiendo una señal que es recibida y utilizada para reconstruir una imagen del interior del
paciente.

La resonancia magnética crea imágenes detalladas de los órganos, tejidos blandos, huesos y
prácticamente toda la estructura interna del paciente.

Para otros usos de este término, véase Resonancia magnética (desambiguación).

Imagen del cerebro humano obtenida por resonancia magnética.

Imágenes de un corazón humano bombeando.

La resonancia magnética nuclear (RMN) es un fenómeno físico basado en las propiedades

mecánico-cuánticas de los núcleos atómicos. RMN también se refiere a la familia de métodos
científicos que exploran este fenómeno para estudiar moléculas(espectroscopia de

AUTOR: Univ. Saire Choque Abraham Página 20

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

RMN), macromoléculas (RMN biomolecular), así como tejidos y organismos completos

(imagen por resonancia magnética).

Todos los núcleos que poseen un número impar de protones + neutrones tienen un momento
magnético y un momento angularintrínseco, en otras palabras, tienen un espín > 0. Los
núcleos más comúnmente empleados en RMN son el protio (1H, el isótopo más sensible en RMN
después del inestable tritio, 3H), el 13C y el 15N, aunque los isótopos de núcleos de muchos otros
elementos (2H, 10B, 11B, 15N, 17O, 19F, 23Na, 29Si, 31P, 35Cl, 113Cd, 195Pt) son también utilizados.

La RMN aprovecha que los núcleos atómicos (por ejemplo, dentro de una molécula) resuenan
a una frecuencia directamente proporcional a la fuerza de un campo magnético ejercido, de
acuerdo con la ecuación de la frecuencia de precesión de Larmor, para posteriormente
perturbar este alineamiento con el uso de un campo magnético alterno, de orientación
ortogonal.. La literatura científica hasta el 2008 incluye espectros en un gran intervalo de
campos magnéticos, desde 100 nT hasta 20 T. Los campos magnéticos mayores son a menudo
preferidos puesto que correlacionan con un incremento en la sensibilidad de la señal aunque
para la imagen por resonancia magnética en medicina se utilizan campos magnéticos que
permitan utilizar radiación no ionizante. Existen muchos otros métodos para incrementar la
señal observada. El incremento del campo magnético también se traduce en una mayor
resolución espectral, cuyos detalles son descritos por el desplazamiento químico y el efecto
Zeeman.

El fenómeno de la RMN también se utiliza en la RMN de campo bajo, la RMN de campo terrestre
y algunos tipos de magnetómetros.

 Principio físico
 Espín nuclear
Los hadrones (más específicamente bariones) que componen al núcleo
atómico (neutrones y protones), tienen la propiedad mecánico-cuántica intrínseca del espín.
El espín de un núcleo está determinado por el número cuántico del espín I. Si el número
combinado de protones y neutrones en un isótopo dado es par, entonces I = 0, i. e. no existe un
espín general; así como los electrones se aparean en orbitales atómicos, de igual manera se
asocian neutrones y protones en números pares (que también son partículas de espín ½) para
dar un espín general = 0.
Un espín distinto a cero, I, está asociado a un momento magnético distinto a cero, μ:
en donde γ es la constante giromagnética. Esta constante indica la intensidad de la señal de
cada isótopo usado en RMN.

 Valores del momento angular del espín

El momento angular asociado al espín nuclear esta cuantizado. Esto significa que tanto
la magnitud como la orientación del momento angular están cuantizadas (i.e. Isolo puede

AUTOR: Univ. Saire Choque Abraham Página 21

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

tomar valores en un intervalo restringido). El número cuántico asociado se conoce como

número cuántico magnético, m, y puede tomar valores enteros desde +I hasta -I. Por lo tanto,
para cualquier núcleo, existe un total de 2I+1 estados de momento angular.

El componente z del vector de momento angular, Iz es por lo tanto:

en la que es la constante de Planck reducida.

El componente z del momento magnético es simplemente:

 Comportamiento del espín en un campo

magnético
Consideremos un núcleo que posee un espín de ½, como 1H, 13C o 19F. Este núcleo tiene dos
estados posibles de espín: m = ½ o m = -½ (que también se les llama 'arriba' y 'abajo', o α y β,
respectivamente). Las energías de estos dos estados son degeneradas —lo cual significa que
son las mismas. Por lo tanto las poblaciones de estos dos estados (i.e. el número de átomos en
los dos estados) serán aproximadamente iguales en condiciones de equilibrio térmico.

Sin embargo, al poner este núcleo bajo un campo magnético, la interacción entre el momento
magnético nuclear y el campo magnético externo promoverá que los dos estados de espín
dejen de tener la misma energía. La energía del momento magnético μ bajo la influencia del
campo magnético B0 (campo magnético principal) está dado por el producto escalar negativo
de los vectores:

En el que el campo magnético ha sido orientado a lo largo del eje +z (por convención).
Por lo tanto:

Como resultado, los distintos estados nucleares del espín tienen diferentes energías en un
campo magnético ≠ 0. En otras palabras, podemos decir que los dos estados del espín de un
espín ½ han sido alineados ya sea a favor o en contra del campo magnético. Si γ es positiva (lo
cual es cierto para la mayoría de los isótopos) entonces m = ½ está en el estado de baja
energía.

La diferencia de energía entre los dos estados está dada por la ecuación:
y esta diferencia se traduce en una pequeña mayoría de espines en el estado de baja energía.

La resonancia ocurre cuando esta diferencia energética es excitada por radiación

electromagnética de la misma frecuencia. La energía de un fotón es , donde es su frecuencia.
Por lo tanto la absorción ocurrirá cuando:

Estas frecuencias corresponden típicamente al intervalo de radiofrecuencias del espectro

electromagnético.

AUTOR: Univ. Saire Choque Abraham Página 22

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Apantallamiento nuclear
Podría parecer, por lo dicho arriba, que todos los núcleos del mismo núclido (y por lo tanto la
misma γ) resuenan a la misma frecuencia. Este no es el caso. La perturbación más importante
en las frecuencias para aplicaciones en RMN es el efecto de 'apantallamiento' que ejercen los
electrones circundantes. En general, este apantallamiento electrónico reduce el campo
magnético del núcleo (lo cual determina la frecuencia de la RMN), debido a que se alinean en
dirección contraria al Bo. Como resultado, la brecha energética se reduce y la frecuencia
requerida para alcanzar resonancia también se reduce. Este desplazamiento de la frecuencia
de RMN, influenciado fuertemente por los grupos químicos se conoce como desplazamiento
químico, y explica por qué el RMN es una sonda directa de la estructura química. Si un núcleo
está más apantallado, estará desplazado hacia 'campo alto' (menor desplazamiento químico)
y si está más desapantallado, entonces estará desplazado hacia 'campo bajo' (mayor
desplazamiento químico).3

A menos que la simetría local sea particularmente alta, el efecto de apantallamiento depende
de la orientación de la molécula con respecto al campo externo. En RMN de estado sólido, el
'giro al ángulo mágico' (magic angle spinning) es necesario para disipar esta dependencia
orientacional. Esto no se requiere en RMN convencional puesto que el movimiento rápido y
desordenado de moléculas en solución disipa el componente anisótropo del desplazamiento
químico.

 Digitalización mediante transformada de

Fourier
La recuperación natural de la dirección y sentido de los espines una vez se deja de aplicar la
radiofrecuencia, generará unas emisiones a consecuencia de la liberación energética, los
cuales serán captados por la antena receptora del escáner. Estas emisiones han de ir en
concordancia con la Dim-Fase, siendo la compilación de todas estas emisiones el principio de la
resonancia magnética.

Una vez finalizada toda la extracción de datos se procederá al trato de las mismas en el
dominio de la frecuencia mediante el empleo de la transformada de Fourier, la cual nos
facilitará la reconstrucción de la imagen final por pantalla. La frecuencia de la variación de
una señal en el espacio se denomina "K", es decir, los datos compilados en el dominio de las
frecuencias espaciales se denomina espacio K.

La finalidad de la creación de este espacio es poder aplicar las leyes matemáticas de Fourier, lo
que permite identificar el lugar de procedencia de las emisiones en un determinado momento
y, por lo tanto, su lugar de procedencia.

AUTOR: Univ. Saire Choque Abraham Página 23

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Espectroscopia de RMN
Espectroscopia de resonancia magnética nuclear

La espectroscopia de RMN es una de las principales técnicas empleadas para obtener

información física, química, electrónica y estructural sobre moléculas. Es una poderosa serie
de metodologías que proveen información sobre la topología, dinámica y estructura
tridimensional de moléculas en solución y en estado sólido. Asimismo, en los años 1998-2001
la resonancia magnética nuclear fue una de las técnicas más utilizadas para implementar
algunos principios de las computadoras cuánticas.4

La Espectroscopía por RM mide la actividad de los metabolitos durante el procesamiento

cognitivo. Se puede hacer un seguimiento de los picos de NAA (N-Acetil Aspartato) en relación a
la activación de un área del encéfalo durante la tarea demandada. Pese a que correlaciona
indirectamente con estos procesos, se han hallado ciertos patrones metabólicos como el
decremento en picos NAA en el Hipocampo, relacionado con un déficit de Memoria, y
decremento en picos NAA en el Lóbulo Temporal, relacionado con la epilepsia.

6.10. Aplicaciones de la resonancia en

medicina
La resonancia no es un fenómeno que se presente solamente en la destrucción. Existen
much8os fenómenos en los que la resonancia se utiliza como una ventaja. Por ejemplo, el
sintonizador de un radio es un circuito electrónico que contiene un condensador y una bobina,
y como todos los circuitos electrónicos, estos oscilan y tiene una frecuencia característica.

Las ondas eléctricas que se emiten en las estaciones de radio son captadas por la antena del
radio y son enviadas al sintonizador. Todas estas ondas tienen diferentes frecuencias y para
sintonizar la estación que nos interesa, nosotros damos vuelta a la perilla del sintonizador y lo
que se está haciendo es cambiar el valor de la capacidad de su condensador, para así modificar
la frecuencia característica del circuito, tratando de encontrar la frecuencia que tenga el
mismo valor que la frecuencia de la onda que se desea recibir. Al ser iguales las frecuencias el
sistema entra en resonancia, provocando una respuesta muy grande. De esta forma se logra
seleccionar una onda determinada de todas las que emiten las estaciones de la localidad.

Otro ejemplo del uso de la resonancia se da cuando se hace el diseño de estructuras como
edificios y puentes. Es importante tomar en cuenta las frecuencias de las perturbaciones a las
que la estructura puede estar sometida, de manera que la frecuencia natural de la estructura
sea lo más alejada posible a ellas. Estas perturbaciones a las que está sometida una estructura
pueden ser vientos, temblores, terremotos, etcétera. Tomando en cuenta la resonancia se
pueden salvar muchas vidas.

AUTOR: Univ. Saire Choque Abraham Página 24

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Qué es Las resonancias magnéticas

Las resonancias magnéticas son un análisis seguro e indoloro en el cual se utiliza un campo
magnético y ondas de radio para obtener imágenes detalladas de los órganos y las estructuras
del cuerpo.

En la resonancia magnética no se utiliza radiación y ésta es una de las diferencias que tiene
con la tomografía computada (también denominada "tomografía axial computada"). El equipo
de resonancia magnética está conformado por un gran imán con forma de anillo. Los pacientes
se ubican en una camilla que se desliza hacia el interior del equipo.

Nuestras máquinas de resonancia son abiertas, es decir que tienen aberturas más grandes y
son muy útiles para los pacientes que sufren de claustrofobia.

Durante el examen, las ondas de radio manipulan la posición magnética de los átomos del
organismo, lo cual es detectado por una gran antena y es enviado a una computadora. La
computadora realiza millones de cálculos que crean imágenes claras y en blanco y negro de
cortes transversales del organismo. Estas imágenes se pueden convertir en fotos
tridimensionales (3D) de la zona analizada. Esto ayuda a detectar problemas en el organismo.

Por qué se realiza

Las resonancias magnéticas se utilizan para detectar una variedad de afecciones, entre las que
se encuentran los problemas cerebrales, de la médula espinal, el esqueleto, el tórax, los
pulmones, el abdomen, la pelvis, las muñecas, las manos, los tobillos y los pies.

En algunos casos, proporciona imágenes claras de partes del cuerpo que no se pueden ver con
tanta claridad con las radiografías, las tomografías computadas o las ecografías.

Esto hace que sea una herramienta sumamente valiosa para diagnosticar problemas en los
ojos, los oídos, el corazón y el sistema circulatorio.

La capacidad de la resonancia magnética para resaltar los contrastes en los tejidos blandos
hace que resulte muy útil para descifrar problemas en las articulaciones, los cartílagos, los
ligamentos y los tendones.

La resonancia magnética también se puede utilizar para identificar infecciones y afecciones

inflamatorias, o para descartar problemas como tumores.

Tipos de Resonancia Magnética que existen

En el diagnóstico por la imagen existen distintas técnicas que nos permiten obtener resultados
de gran valor para el estudio y análisis de nuestro estado de salud y desarrollo. Cada técnica
por supuesto tiene sus especificidades y características que la hacen más idónea para una u
otra situación.
Mientras las Radiografías ofrecen una imagen de gran calidad para estudiar los tejidos duros
del interior de nuestro cuerpo, como huesos o dientes, las Resonancias Magnéticas nos ofrecen

AUTOR: Univ. Saire Choque Abraham Página 25

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

una visión difícilmente mejorable de los tejidos blandos como músculos, órganos y
articulaciones. Pero igual que las Radiografías, existen muchos tipos de Resonancias
Magnéticas, así que vamos echar un pequeño vistazo a dichos tipos y en qué casos se suelen
utilizar.

¿Qué es una Resonancia Magnética?

Una Resonancia Magnética, a la que también se suele llamar Resonancia Magnética Nuclear
(RMN) o Tomografía por Resonancia Magnética, nos permite obtener imágenes del interior de
nuestro organismo basándose en las propiedades de los campos magnéticos de los cuerpos
acuosos -siempre bajo una prescripción médica-.

La base tecnológica es la siguiente: la reacción de los cuerpos que contienen núcleos de

hidrógeno, es decir, que tienen una composición formada en parte por líquidos, es
directamente proporcional a la fuerza del campo magnético aplicado. Así, al captar esta
reacción se pueden generar imágenes del interior de nuestro cuerpo. Es un sistema parecido al
de las Ecografías, aunque las Ecografías emplean ondas de sonido en vez de campos
magnéticos.

Las dos técnicas son completamente inocuas e inofensivas para nuestro cuerpo y no suponen
irradiación, uno de los elementos que diferencian el TAC de la Resonancia Magnética.

AUTOR: Univ. Saire Choque Abraham Página 26

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Aplicaciones más comunes en medicina

La resonancia magnética hace uso de las propiedades de resonancia aplicando
radiofrecuencias a los núcleos atómicos o dipolos entre los campos alineados de la muestra, y
permite estudiar la información estructural o química de una muestra. La RM se utiliza
también en el campo de la investigación de ordenadores cuánticos. Sus aplicaciones más
frecuentes se encuentran ligadas al campo de la medicina, la bioquímica y la química
orgánica. Es común denominar "resonancia magnética" al aparato que obtiene imágenes por
resonancia magnética (IRM, o MRI por las siglas en inglés de Magnetic Resonance
Imaging).[cita requerida]

artículo principal: Imagen por resonancia magnética

Imagen del cerebro humano obtenida por resonancia magnética.

AUTOR: Univ. Saire Choque Abraham Página 27

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

La resonancia magnética es una técnica que sirve para diagnosticar enfermedades mediante
la obtención de imágenes del cuerpo. A pesar de que no existe efecto nocivo sobre el paciente,
no se recomienda la práctica en embarazadas, a excepciones de que su uso sea imprescindible.

La máquina que se utiliza en la resonancia magnética, debido a su dimensión y su tecnología,

combina las ventajas de los equipos de alto campo magnético y los equipos abiertos. Así, se
consigue una mayor definición y una mayor calidad en la imagen, y el paciente tiene una
menor sensación de claustrofobia y además tiene una mayor comodidad. La duración de la
prueba no depende de la gravedad de la afección, sino que depende de la región que se vaya a
estudiar.[cita requerida]

Desarrollo de la exploración

Equipo de Resonancia magnética.

Antes de comenzar la resonancia, el personal sanitario determinará si puede o no realizarse

mediante el relleno de un cuestionario. En una cabina se depositarán los objetos personales. El
personal sanitario indicará la posición a colocar en la mesa. Alrededor de la zona del cuerpo a
examinar se coloca unas antenas, un aparato cuya finalidad es mejorar la calidad de las
imágenes. Finalmente la mesa se deslizará hacia el interior del imán y así comenzará la
exploración.[cita requerida]

Desarrollo del examen

Durante la exploración el imán producirá unos ruidos con diferente intensidad, que incluso
pueden llegar a ser desagradables, aunque antes de empezar el examen el personal sanitario
puede aportar tapones o auriculares para reducir el ruido. Estos ruidos son producto de la
obtención de las imágenes. Para obtener las imágenes con mayor calidad, es imprescindible
mantenerse estático, realizando una tranquila respiración y siguiendo las indicaciones del
personal sanitario. Dependiendo de la parte del cuerpo que se tenga que examinar, habrá que
mantener la respiración unos segundos.[cita requerida]

El imán, per se, (léase el campo magnético propiamente dicho) no puede generar sonidos ya
que el aparato auditivo humano es insensible a dicho fenómeno físico.

De existir ruidos , éstos serán producto de vibraciones mecánicas de piezas o partes

ferromagnéticas alcanzadas por el campo magnético mientras el mismo esta variando, véase :

AUTOR: Univ. Saire Choque Abraham Página 28

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

magnetostricción para registrar la respuesta de los núcleos atómicos de los tejidos bajo
estudio. Si no existiese tal variación (modulación) y los campos intervinientes fuesen estáticos
no se podría registrar el comportamiento dinámico de los núcleos atómicos y en consecuencia
los datos buscados no podrían obtenerse.

Efectos secundarios
En relación a su uso en medicina, a veces el estudio requiere la inyección de fármacos basados
en un elemento químico conocido como gadolinio. La razón es que el gadolinio actúa como un
medio de contraste que mejora la calidad de la imagen por resonancia magnética. El elemento
químico es tratado previamente, ligándolo a quelantes, para permitir su eliminación por el
organismo y para disminuir su alta toxicidad. El gadolinio es responsable de un grave
enfermedad conocida como fibrosis sistémica nefrogénica, una patología que afecta
principalmente a personas con insuficiencia renal, el motivo parece ser que la sustancia se
acumula en grandes dosis en el organismo de estas personas. Recientemente se ha descubierto
otro hecho preocupante, el gadolinio también se acumula en cantidades significativas en los
diferentes tejidos de personas con función renal normal.[cita requerida]

 ¿Qué otros tipos de Resonancias hay?

Obtener las imágenes de una Resonancia Magnética lleva un tiempo, y su uso se suele limitar a
una parte, articulación u órgano específico, así que existen distintos tipos de RMN para
adaptarse de la mejor forma a las necesidades de cada caso. Ten en cuenta que no se necesita
la misma potencia para explorar zonas internas como órganos y el cerebro que para
exploraciones más superficiales de músculos o huesos. Este hecho ha posibilitado la
adaptación de la tecnología y por ejemplo, para una Resonancia de rodilla se puede tener la
posibilidad de realizarla con una máquina más pequeña que no requiere de introducirse en
ella durante un periodo prolongado.

.
Todo este tipo de mejoras van orientadas a la mejora de la comodidad y precisión para hacer
la prueba más fácil y útil para ti. Así pues, aunque luego podríamos subdividir mucho más, en
grandes términos estos son los tipos de resonancias magnéticas que podemos encontrar:

Resonancia Magnética Músculo-Esquelética. Por lo general, engloba:

 RMN de Rodilla.

 RMN de Columna: cervical, dorsal y lumbar.

 RMN de Hombro.

 RMN de Cadera.

 RMN Craneal.

 Entre otras muchas articulaciones de nuestro cuerpo.

AUTOR: Univ. Saire Choque Abraham Página 29

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Resonancia Magnética de Alto Campo. Ideal para visualizar órganos internos y zonas
operadas.

 RMN Cerebral.

 RMN de Cuello.

 RMN de Tórax.

 RMN Abdomen.

 RMN de Pelvis.

Zonas operadas: rodilla operada, columna operada, hombro operado, muñeca operada…

Resonancia Magnética Abierta (No Claustrofóbica). Si eres una persona claustrofóbica,

siempre pregunta al centro sí disponen de la máquina abierta para tu tipo de RMN.

Resonancia Magnética Articular. Solamente se puede hacer el estudio de las extremidades

superiores e inferiores del cuerpo, ni hombro ni cadera. Exclusivo para:

 RMN de Rodilla.

 RMN de Tobillo.

 RMN de pie.

 RMN de Codo.

 RMN de Muñeca.

 Y RMN de Mano.

Angioresonancia. RMN de los vasos sanguíneos.

Ten en cuenta que en función de la maquinaria y servicios que ofrezca cada centro especialista,
la división de tipos de RMNs puede variar u orientarse de otro modo.

¿Qué son las Resonancias Músculo Esqueléticas?

Las Resonancias Magnéticas más comunes son aquellas cuyo objetivo a explorar son lesiones o
afectaciones menos internas como las que se pueden sufrir en músculos o huesos. La potencia
que se necesita para poder visualizar perfectamente dichas afectaciones no es tan elevada
como la necesaria para áreas más profundas. Así pues, estas Resonancias son más económicas
y sencillas.

Dentro de este tipo de Resonancias Magnéticas se han desarrollado además otros tipos de
resonancias más específicas como la Resonancia Magnética Articular, que suele realizarse con

AUTOR: Univ. Saire Choque Abraham Página 30

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

una máquina muy pequeña que no requiere introducir todo el cuerpo en ella ya que solo se
pueden introducir las extremidades.

¿Qué es el Alto Campo?

Las Resonancias Magnéticas de Alto Campo son más potentes y permiten ver con nitidez partes
internas del cuerpo como órganos y, además, tienen una particularidad añadida. Si la persona
que debe hacerse una Resonancia Magnética ha sido operada con anterioridad y tiene algún
tipo de implante o prótesis metálica en el cuerpo, no podrá hacerse una Resonancia Magnética
si esta no es una RMN de Alto Campo. Esto se debe al tipo de campos magnéticos empleados y la
seguridad del paciente. Por eso mismo, si este es tu caso, o necesitas una Resonancia de
órganos internos, la RM de Alto Campo es la opción que necesitas.

Ten en cuenta que existen subtipologías de RMN de Alto Campo como la RMN de Tórax, RMN de
Abdomen o RMN de Cráneo, entre otras citadas con anterioridad.

La nomenclatura de Alto Campo se refiere pues al tipo de máquina y su potencia. Las conocidas
como RMN de Bajo Campo serían, por ejemplo, las RMN Músculo-Esqueléticas.

¿De qué depende el precio de una Resonancia

Magnética?
El precio de la RMN depende del tipo de máquina que se emplee (calidad de imagen), la zona
del cuerpo a estudiar (si es una zona o necesitas una RMN Doble) y el centro especializado en el
que te hagas la Resonancia Magnética.

En ClinicPoint trabajamos con centros de referencia de toda España para poder a tu alcance
Resonancias Magnéticas a un precio muy competitivo.

Resonancia magnética: Para qué sirve, tipos y cómo se

hace
La resonancia magnética (RM) también conocida como resonancia magnética nuclear (RMN),
es un examen de imagen capaz de mostrar con definición las estructuras internas de los
órganos, siendo importante para diagnosticar varios problemas de salud como aneurismas,
tumores, alteraciones en las articulaciones u otras lesiones en los órganos internos.

Para hacer el examen, se utiliza una gran máquina, que crea las imágenes de alta definición de
los órganos internos a través de la utilización de un campo magnético, que provoca una
agitación de las moléculas del cuerpo, captadas por el aparato y transferidas hacia una
computadora.

El examen tiene una duración aproximada de 15 a 30 minutos y, normalmente, no es necesario

realizar ningún tipo de preparación, a pesar de que pueda ser necesario el uso de contraste, en
algunos casos, a través de la inyección del medicamento por vía intravenosa, de la ingestión

AUTOR: Univ. Saire Choque Abraham Página 31

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

por vía oral o por vía rectal. El contraste es una sustancia que posee un colorante especial que
aumenta la capacidad de visualizar las estructuras internas de los órganos.

Para qué sirve la resonancia magnetica en la medicina

 La resonancia magnética se indica en los casos a continuación:

 Identificar enfermedades neurológicas, como Alzheimer, tumores cerebrales, esclerosis

múltiple o accidente cerebrovascular, por ejemplo;

 Observar inflamación o infección en el cerebro, nervios o articulaciones;

 Diagnosticar lesiones osteomusculares como tendinitis, lesiones en los ligamentos,

quistes como el quiste de Tarlov o hernias de discales;

 Identificar masas o tumores en los órganos del cuerpo;

 Observar cambios en los vasos sanguíneos como aneurismas o coágulos.

Es necesario tener algunos cuidados antes de la realización de este examen, ya que no puede
haber ningún tipo de material metálico cerca del campo magnético del aparato como ganchos
de cabello, lentes o detalles de la ropa, evitándose así accidentes. Por este mismo motivo, este
examen está contraindicado en personas que posean prótesis, marcapasos, restos de balas o
clavos metálicos en el cuerpo, en caso de poseer alguno de estos debe ser indicado al técnico de
RMN y al radiólogo.

Además de la buena calidad de las imágenes formadas por la resonancia magnética, otra
ventaja es que no se utiliza radiación ionizante para la obtención de los resultados, a
diferencia de la tomografía computarizada.

Cómo se realiza
La resonancia magnética suele durar de 15 a 30 minutos, puediendo alcanzar un máximo de 2
horas, dependiendo del área que será examinada. Para su realización es necesario
permanecer dentro del aparato que emite el campo magnético, este procedimiento no causa
dolor, lo único que es muy importante es no moverse durante este período, ya que cualquier
movimiento puede alterar la calidad del examen.

En personas que no consiguen estar dentro del dispositivo como los niños, las personas
claustrofóbicas, personas con demencia, alzheimer o esquizofrenia, puede ser necesario
realizar el examen bajo sedación para inducir el sueño, en caso contrario el examen puede no
ser eficaz.

Además de esto, en algunos casos podrá ser necesario la aplicación de un medio de contraste
como el Galio, ya que es una forma de aumentar la definición de las imágenes, principalmente
para visualizar órganos o vasos sanguíneos.

AUTOR: Univ. Saire Choque Abraham Página 32

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Clases de resonancia magnética en medicina

Los tipos de resonancia magnética dependen de la región afectada, y los más comunes son:

Resonancia magnética de la pelvis, abdomen o tórax: sirve para diagnosticar tumores o

masas en órganos como el útero, el intestino, los ovarios, la próstata, la vejiga, el páncreas, o el
corazón, por ejemplo;

Resonancia magnética del cráneo: ayuda a evaluar malformaciones cerebrales,

hemorragias internas, trombosis cerebral, tumores cerebrales y otros cambios o infecciones en
el cerebro o en sus venas;

Resonancia magnética de la columna: ayuda a diagnosticar problemas en la columna y

médula espinal como tumores, calcificaciones o fragmentos de huesos, después de fracturas;

Resonancia magnética de las articulaciones, como el hombro, la rodilla o el tobillo: sirve

para evaluar los tejidos blandos dentro de la articulación, como la bursa, tendones y
ligamentos.

La resonancia magnética es, por lo tanto, un excelente examen para observar las partes
blandas del cuerpo, sin embargo, no suele indicarse para observar lesiones en regiones rígidas
como huesos, siendo en estos casos indicada la realización de Rayos X o una Tomografía
computarizada.

La resonancia magnética nuclear (RMN)

La resonancia magnética nuclear (RMN) es un fenómeno físico basado en las propiedades
mecánico-cuánticas de los núcleos atómicos. RMN también se refiere a la familia de métodos
científicos que exploran este fenómeno para estudiar moléculas (espectroscopia de RMN),
macromoléculas (RMN biomolecular), así como tejidos y organismos completos (imagen por
resonancia magnética).

Todos los núcleos que poseen un número impar de protones + neutrones tienen un momento
magnético y un momento angular intrínseco, en otras palabras, tienen un espín > 0. Los
núcleos más comúnmente empleados en RMN son el protio (1H, el isótopo más sensible en RMN
después del inestable tritio, 3H), el 13C y el 15N, aunque los isótopos de núcleos de muchos
otros elementos (2H, 10B, 11B, 15N, 17O, 19F, 23Na, 29Si, 31P, 35Cl, 113Cd, 195Pt) son también
utilizados.

La RMN aprovecha que los núcleos atómicos (por ejemplo, dentro de una molécula) resuenan a
una frecuencia directamente proporcional a la fuerza de un campo magnético ejercido, de
acuerdo con la ecuación de la frecuencia de precesión de Larmor, para posteriormente
perturbar este alineamiento con el uso de un campo magnético alterno, de orientación
ortogonal.. La literatura científica hasta el 2008 incluye espectros en un gran intervalo de
campos magnéticos, desde 100 nT hasta 20 T. Los campos magnéticos mayores son a menudo
preferidos puesto que correlacionan con un incremento en la sensibilidad de la señal aunque
para la imagen por resonancia magnética en medicina se utilizan campos magnéticos que

AUTOR: Univ. Saire Choque Abraham Página 33

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

permitan utilizar radiación no ionizante. Existen muchos otros métodos para incrementar la
señal observada. El incremento del campo magnético también se traduce en una mayor
resolución espectral, cuyos detalles son descritos por el desplazamiento químico y el efecto
Zeeman.

Aplicación de la resonancia magnética nuclear (RMN) en

el análisis de medicamentos
La RMN es una técnica de gran importancia en la industria farmacéutica debido a su
versatilidad y a las grandes ventajas que tienen sobre técnicas un poco más típicas en lo que al
análisis de fármacos se refiere.

Algunos métodos analíticos que se emplean en la industria farmacéutica son el índice de

refracción, punto de fusión, punto de ebullición, solubilidad así como algunos métodos
analíticos que arrojan poca información estructural como el UV y el IR. Estos métodos son de
carácter cualititativo y cuantitativo, esto nos permite conocer características generales sobre
el fármaco que está siendo procesado. Esto es un gran apoyo ya que nos permite identificar si
el producto que está en procesamiento cumple con las características esperadas o ya
conocidas previamente. Sin embargo en ocasiones el fundamento debe ser lo más preciso
posible ya que alguna anomalía presente en las características organolépticas y
farmacológicas o incluso si se lleva a cabo un cambio de proveedor o materia prima podrían
no ser detectadas por los métodos usuales ya que estos son poco informativos
estructuralmente hablando, es por ello que se emplean técnicas muy especificas en las cuales
se estudian el ordenamiento de los átomos y su orientación espacial. RMN es una técnica
sumamente rápida y versátil para determinar la presencia/ausencia de una sustancia así
como la composición de una mezcla.

AUTOR: Univ. Saire Choque Abraham Página 34

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

La importancia de la RMN en el campo farmacéutico radica en la identificación de un producto,

la identificación de una sustancia o constituyentes de una mezcla, en la creación de productos
genéricos, falsificación de principio activo o excipientes, la adulteración cuantitativa y
cualitativa de los componentes del producto y el reconocimiento de estándares secundarios
que garanticen la identidad y pureza. Es por eso que la RMN se considera una técnica versátil y
muy especifica.

Los datos arrojados en este experimento nos permiten notar la versatilidad de la RMN para
identificar la presencia de un principio activo, la composición de una matriz, la estabilidad y
las interacciones vehículo-excipiente. En el caso de la identificación de un material en una
muestra el campo la RMN es de gran utilidad en la industria, en la salud, en aduanas y en
medicina legal, ya que en estos sectores es de suma importancia saber la composición real de
una muestras por todo el proceso de calidad y/o legal que en esta aéreas se analiza.

La RMN es una técnica que presenta grandes ventajas con respecto a otras técnicas ya que su
especificidad es muy alta, la muestra no debe ser tratada de forma tardada, tanto muestras
solidas como liquidas de naturaleza orgánica e inorgánica pueden ser sometida a esta técnica
y las más importante de todas es que nos permite conocer la estructura, conformación y
dinámica de las moléculas que constituyen la muestra que está siendo expuesta al estudio.

Las técnicas mono, bi y tridimensionales a las que puede trabajar la RMN son las que facilitan
la determinación de la estructura de la muestra, ya que detectan las relaciones vecinales
existentes entre los átomos de C, H y N presentes en la muestra.

Con los datos obtenidos con la realización de esta técnica se puede realizar una gran base de
datos y así facilitar la identificación de una determinada estructura en estudios posteriores. A
mi criterio esta técnica nos permita ahorrar tiempo y nos arroja resultados más confiables que
los obtenibles con los métodos usuales.

AUTOR: Univ. Saire Choque Abraham Página 35

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

AUTOR: Univ. Saire Choque Abraham Página 36

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

AUTOR: Univ. Saire Choque Abraham Página 37

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

RMN de cuerpo (tórax, abdomen, pelvis)

La resonancia magnética nuclear (RMN) del cuerpo utiliza un poderoso campo magnético,
ondas de radio y una computadora para producir fotografías detalladas de las estructuras que
están adentro del cuerpo. Se puede usar para ayudar a diagnosticar o monitorear el
tratamiento de una variedad de condiciones del pecho, del abdomen y de la pelvis. Si está
embarazada, la RMN se podría utilizar para monitorear en forma segura a su bebé.

Hable con su doctor sobre cualquier problema de salud, cirugías recientes o alergias, y sobre si
existe la posibilidad de que esté embarazada. El campo magnético no es dañino, pero puede
causar el mal funcionamiento de algunos aparatos médicos. La mayoría de los implantes
ortopédicos no presentan riesgos, pero usted siempre debe dejarle saber al tecnólogo si tiene
cualquier aparato o metal en su cuerpo. Las normas sobre las comidas y bebidas antes de su
examen varían de acuerdo al centro de atención. A menos que se le diga lo contrario, tome sus
medicamentos regulares de forma habitual. Deje las joyas en casa y vista ropa suelta y
cómoda. Se le podría pedir que se ponga una bata. Si tiene claustrofobia o ansiedad puede
pedirle a su médico que le dé un sedante moderado antes del examen.

¿En qué consiste la RMN de cuerpo?

¿Cuáles son algunos de los usos comunes de este procedimiento?

¿Cómo debo prepararme?

¿Cómo es el equipo?

¿Cómo es el procedimiento?

¿Cómo se lleva a cabo el procedimiento?

¿Qué experimentaré durante y después del procedimiento?

¿Quién interpreta los resultados y cómo los obtengo?

¿Cuáles son los beneficios y los riesgos?

¿Cuáles son las limitaciones de la RMN de cuerpo?

¿Qué prueba, procedimiento o tratamiento es mejor para mí?

¿En qué consiste la RMN de cuerpo?

La resonancia magnética nuclear (RMN) es un examen médico no invasivo que los médicos
usan para diagnosticar enfermedades.

La RMN emplea un campo magnético potente, pulsadas de radiofrecuencia y una computadora

para crear imágenes detalladas de los órganos, tejidos blandos, huesos, y prácticamente el

AUTOR: Univ. Saire Choque Abraham Página 38

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

resto de las estructuras internas del cuerpo. La RMN no utiliza radiaciones ionizantes (rayos
X).

Las imágenes detalladas obtenidas con la RMN les permiten a los médicos evaluar varias
partes del cuerpo y determinar la presencia de ciertas enfermedades. De esta forma, las
imágenes pueden examinarse en el monitor de una computador, transmitirse
electrónicamente, imprimirse o copiarse a un CD, o cargarse en un servidor digital de la nube.

¿Cuáles son algunos de los usos comunes de este

procedimiento?
La RMN de cuerpo se lleva a cabo para evaluar

 órganos del tórax, y abdomen – incluyendo el corazón, el hígado, el tracto biliar, los riñones, el
bazo, el intestino, el páncreas y las glándulas suprarrenales.

 órganos pélvicos como la vejiga y los órganos reproductores como el útero y los ovarios en las
mujeres y la glándula prostática en los hombres.

 vasos sanguíneos (incluyendo la Angiografía de RM).

 ganglios.

Los médicos utilizan el examen de RMN para diagnosticar o controlar el

tratamiento de enfermedades tales como:
 tumores en el tórax, abdomen o pelvis.

 enfermedades del hígado tales como la cirrosis, y anormalidades de los ductos biliares y
del páncreas.

 enfermedad inflamatoria del intestino como la enfermedad de Crohn y colitis ulcerativa.

 problemas cardíacos, tales como la enfermedad congénita del corazón.

 malformaciones de los vasos sanguíneos e inflamación de las vasos (vasculitis).

 un feto en el útero de una mujer embarazada.

¿Cómo debo prepararme?

Es posible que le pidan que use una bata durante el examen o quizá pueda quedarse con su
vestimenta si es suelta y no tiene cierres metálicos.

AUTOR: Univ. Saire Choque Abraham Página 39

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Las pautas acerca de ingerir o beber antes de un examen de RMN varían según el examen
específico y el centro de diagnóstico por imágenes. A menos que le indiquen lo contrario, debe
seguir su rutina diaria normal comiendo y tomando medicamentos como de costumbre.

Algunos exámenes de RMN podrían requerir que a usted se le suministre una inyección de
material de contraste dentro del torrente sanguíneo. Probablemente, el radiólogo o tecnólogo o
una enfermera le pregunten si usted tiene alergia de alguna clase, tales como una alergia al
yodo o al material de contraste de los rayos X, a drogas, a comida, o al medioambiente, o si
tiene asma. El material de contraste más comunmente utilizado para un examen de RMN
contiene un metal llamado gadolinio. El gadolinio se puede usar en pacientes con alergias al
contraste con yodo. Es mucho menos común que un paciente tenga una alergia al material de
contraste a base de gadolinio usado para la RMN que al contraste conteniendo yodo usado en
la TC. No obstante, incluso cuando se sabe que el paciente tiene una alergia al contraste con
gadolinio, aún se podría utilizar el contraste con gadolinio luego de administrar una pre-
medicación adecuada. En este caso se requerirá del consentimiento del paciente. Para más
información acerca de las reacciones adversas a los medios de contraste a base de gadolinio,
consulte el Manual ACR sobre Medios de Contraste.

También, debe informarle al radiólogo si usted tiene problemas de salud graves o si se ha

sometido a alguna cirugía recientemente. Algunas enfermedades, como la enfermedad grave
del riñón, pueden hacer imposible que se le administre material de contraste con gadolinio
para una RMN. Si usted tiene un historial de enfermedad renal o de transplante de hígado, será
necesario realizar un examen de sangre para determinar si los riñones funcionan de modo
satisfactorio.

Las mujeres siempre deben informarle a su médico o tecnólogo si hubiera alguna posibilidad
de estar embarazadas. Se ha usado la RMN desde los '80 para la exploración de pacientes, sin
ningún informe de malos efectos en las mujeres embarazadas o en sus bebés que aún no han
nacido. Sin embargo, debido a que el bebé sin nacer estará en un fuerte campo magnético, las
mujeres embarazadas no deben hacerse este examen durante los primeros tres a cuatro meses
de embarazo, a menos que se asuma que el potencial beneficio de la RMN supera con creces los
riesgos posibles. Las mujeres embarazadas no deben recibir inyecciones de material de
contraste con gadolinio, excepto cuando sea absolutamente necesario para el tratamiento
médico. Consulte la página de Seguridad para más información sobre el embarazo y la RMN.

Si sufre de claustrofobia (miedo a los espacios reducidos) o ansiedad, puede pedirle a su médico
que le recete un sedante suave antes de su examen programado.

Trate de dejar las joyas y otros accesorios en su casa, si es posible, o sáqueselos antes de la
exploración de RMN. Debido a que pueden interferir en el campo magnético de la unidad de
RMN, se prohíbe el uso de objetos metálicos y electrónicos en la sala de examen. Además de
afectar a las imágenes por RMN, estos objetos se pueden transformar en proyectiles dentro de
la sala del explorador de RMN, y pueden dañarlo a usted y/o a otros que se encuentren cerca.
Estos artículos incluyen:

 Joyas, relojes, tarjetas de crédito y audífonos, todos pueden dañarse

AUTOR: Univ. Saire Choque Abraham Página 40

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Broches, horquillas, cierres metálicos y artículos metálicos similares, que pueden

distorsionar las imágenes de la RMN

 Aparatos dentales desmontables

 Lapiceras, navajas y anteojos

 Perforaciones en el cuerpo

En la mayoría de los casos, el examen de RMN es seguro para los pacientes que tienen
implantes de metal, a excepción de algunos tipos. Las personas con los siguientes implantes no
pueden ser exploradas y no deben ingresar al área de exploración de la RMN:

 implante coclear (del oído)

 algunos tipos de clips que se utilizan para los aneurismas cerebrales

 algunos tipos de bobinas colocadas dentro de los vasos sanguíneos

 casi todos los defibriladores y marcapasos cardíacos

Debe informarle al tecnólogo si tiene algún dispositivo médico o electrónico en su cuerpo. Estos
objetos puede interferir con el examen o suponer potencialmente un riesgo, de acuerdo con su
naturaleza y la potencia del imán de la RMN. Muchos de los aparatos implantados vienen con
panfletos explicando los riesgos con respecto a la RMN de este aparato en particular. Si usted
tiene el panfleto, podría ser de utilidad que se lo mostrara antes del examen a la persona que
hace los arreglos para el examen, y que lo lleve con usted al examen por si el tecnólogo tiene
alguna pregunta. Algunos aparatos implantado requien un período corto de tiempo después
de su colocación (generalmente seis semanas) antes de volverse seguros para los exámenes
por RMN. Los ejemplos incluyen, mas no se limitan a:

 Válvulas cardíacas artificiales

 Puertos implantables para administrar medicamentos

 Extremidades artificiales o prótesis metálicas para las articulaciones

 Estimuladores nerviosos implantables

 Broches metálicos, tornillos, placas, stents o grapas quirúrgicas

Si existe alguna duda con respecto a la presencia de objetos metálicos, se podría hacer una
radiografía para identificarlos. Por lo general, los objetos utilizados en las cirugías
quirúrgicas no suponen ningún riesgo durante la RMN. Sin embargo, una articulación
artificial colocada recientemente quizá requiera la utilización de otro procedimiento por
imágenes.

AUTOR: Univ. Saire Choque Abraham Página 41

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Los pacientes que puedan tener objetos metálicos en ciertas partes del cuerpo probablemente
también deban someterse a una radiografía antes de la RMN. Usted debe noitifcar al tecnólogo
o radiólogo de cualquier granadas de metralla, balas u otras piezas de metal que pudieran
estar presentes en su cuerpo debido a accidentes previos. Objetos extraños cerca y
especialmente los alojados en los ojos, son particularmente importantes porque se pueden
mover de lugar durante el examen y posiblemente causar ceguera. Los tintes que se utilizan en
los tatuajes también pueden contener hierro y pueden calentarse durante una RMN, pero es
raro que suceda. Los empastes y aparatos dentales por lo general no son afectados por el
campo magnético, pero pueden distorsionar imágenes del área facial o cerebral, de modo que
debe hacerle saber al radiólogo que los tiene.

Generalmente se requiere sedación o anestesia en los infantes y en los niños pequeños para
poder completar un examen de RMN sin que se muevan. El hecho de que un niño requiera
sedación o no dependerá de la edad del niño, del desarrollo intelectual, y del tipo de examen
que se esté realizando. Sedación moderada y consciente puede estar disponible en varias
instituciones. Un médico o enfermera que se especializa en la administración de sedantes o
anestesia para niños debería estar disponible durante el examen para asegurar la seguridad
de su hijo. A usted se le darán instrucciones especiales acerca de como preparar a su hijo para
la sedación o anestesia.

Alternativamente, ciertos centros pediátricos tienen personal especializado en niños que

pueden trabajar con niños pequeños para ayudar a evitar la necesidad de sedación o
anestesia. Preparan al niño para la RMN mostrándole un explorador de mentira, produciendo
ruidos que el niño podría oir durante el examen de RMN, contestando cualquier pregunta y
explicando el procedimiento para reducir la ansiedad del niño. Algunos centros pediátricos
también proporcionan anteojos o auriculares para que el niño pueda mirar una película
mientras se está llevando a cabo la exploración. De esta forma, el niño permanece quieto
permitiendo la generación de imágenes de calidad.

Cómo es el equipo?
La unidad de RMN tradicional es un gran tubo de forma cilíndrica rodeado por un imán
circular. Usted deberá recostarse sobre la mesa de examen que se desliza hacia el centro del
imán.

Algunas unidades de RMN, denominadas sistemas de diámetro interior corto, son diseñadas
para que el imán no lo rodee completamente. Algunas máquinas más modernas de RMN tienen
un diámetro más grande que puede resultar más cómodo para los pacientes de talla más
grande, o para los pacientes con claustrofobia. Otras máquinas de RMN están abiertas en los
costados (RMN abierta). Las unidades abiertas son particularmente útiles para examinar a los
pacientes de talla más grande, o a aquellos que sufren de claustrofobia. Las nuevas unidades
de RMN abierta quizás proporcionen imágenes de alta calidad para muchos tipos de exámenes.
Las unidades antiguas abiertas de RMN quizás no proporcionen esta misma calidad de
imagen. Ciertos tipos de examen no pueden realizarse mediante la RMN abierta. Para mayores
datos, consulte a su radiólogo.

AUTOR: Univ. Saire Choque Abraham Página 42

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

La computadora que procesa la información de la resonancia se encuentra en una habitación

aparte de la del escáner.

¿Cómo es el procedimiento?
A diferencia de los exámenes convencionales de rayos X y la exploración por tomografía
computarizada (TC), la RMN no utiliza radiación ionizante. En cambio, los pulsos de
radiofrecuencia realinean los átomos de hidrógeno que existen naturalmente adentro del
cuerpo. Esto no causa ningún cambio químico en los tejidos. A medida que los átomos de
hidrógeno regresan a su alineamiento habitual, emiten diferentes cantidades de energía
dependiendo del tipo de tejido del cuerpo en el que se encuentren. El explorador de RMN
captura esta energía y crea, en base a esta información, una fotografía de los tejidos
explorados.

El campo magnético se produce al pasar una corriente eléctrica a través de las bobinas de
cable de la mayoría de las unidades de RMN. Otras bobinas, ubicadas en la máquina y, en
algunos casos, ubicadas alrededor de la parte del cuerpo que se explora, emiten y reciben
ondas de radio, produciendo señales que serán detectadas por las bobinas. La corriente
eléctrica no entra en contacto con el paciente.

Luego, una computadora procesa las señales y genera una serie de imágenes, cada una de las
cuales muestra una parte del cuerpo. Las imágenes luego pueden ser estudiadas desde
diversos ángulos por el radiólogo encargado de la interpretación.

Frecuentemente, la diferenciación entre tejido anormal (enfermo) y tejido normal es mejor con
la RMN que con otras modalidades de imágenes tales como rayos-X, TAC y ultrasonido.

¿Cómo se lleva a cabo el procedimiento?

Las exploraciones por RMN pueden realizarse en los pacientes hospitalizados o ambulatorios.

Usted se sitúa en la mesa de examen móvil. Se utilizarán unas tiras y un cabezal que lo
ayudarán a permanecer inmóvil y mantener la posición correcta durante el procedimiento.

Dispositivos que contienen las bobinas capaces de emitir y recibir ondas de radio serán
colocados alrededor o en forma adyacente al área del cuerpo que será estudiada.

Si se utiliza un material de contraste durante el examen de RMN, un médico, una enfermera o

tecnólogo le inserterá catéter intravenosa (IV), también conocido como línea IV, en la vena del
brazo o de la mano. Posiblemente se use una solución salina para inyectar el material de
contraste. La solución goteará a través de la IV para evitar el bloqueo del catéter IV hasta que
se inyecte el material de contraste.

A usted se lo ubicará dentro del imán de la unidad de RMN y el radiólogo y el tecnólogo harán
el examen mientras trabajan en una computadora ubicada afuera de la sala.

AUTOR: Univ. Saire Choque Abraham Página 43

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Si se utiliza un material de contraste durante el examen, será inyectado en la línea intravenosa

(IV) luego de una serie de exploraciones. Durante o a continuación de la inyección se tomará
una serie de imágenes adicional.

Cuando se completa el examen, se le pedirán que espere un momento hasta que el tecnólogo o
radiólogo controle las imágenes, en caso de que necesite imágenes adicionales.

Le quitarán la línea intravenosa.

Por lo general, los exámenes de RMN incluyen múltiples pasadas (secuencias), algunas de ellas
pueden durar varios minutos.

Según el tipo de examen y el equipo utilizado, el examen entero por lo general se finaliza en 30
a 50 minutos.

¿Qué experimentaré durante y después del

procedimiento?
La mayoría de los exámenes de RMN no son dolorosos. Sin embargo, algunos pacientes sienten
que es incómodo permanecer inmóviles durante el diagnóstico por RMN. Otros experimentan
una sensación de encierro (claustrofobia) mientras están adentro del explorador de RMN. Por
lo tanto, se puede coordinar la sedación para aquellos pacientes que prevén ansiedad, pero
menos de uno de cada 20 pacientes necesita medicación.

Es normal sentir que el área del cuerpo a estudiar esté ligeramente templada, pero si esto le
incomoda, infórmeselo al radiólogo o tecnólogo. Es importante que permanezca
completamente inmóvil mientras se obtienen las imágenes, que por lo general son unos
segundos o unos pocos minutos por vez. Usted se dará cuenta cuando están grabando las
imágenes porque escuchará y sentirá unos golpecitos o ruidos sordos fuertes cuando se
encienden las bobinas que generan las pulsadas de radiofrecuencia. Algunos centros
proporcionan tapones para los oídos, mientras que otros usan auriculares para reducir la
intensidad de los sonidos producidos por la máquina de RMN. Es posible que pueda relajarse
entre las secuencias de imágenes, pero se le pedirá que en lo posible mantenga su posición, sin
moverse lo más que pueda.

Usted normalmente estará solo en la sala de examen durante el procedimiento por RMN. Sin
embargo, el tecnólogo podrá ver, escuchar y hablar con usted en todo momento mediante un
interfono bidireccional. Muchos establecimientos que realizan RMN permiten que un amigo o
pariente permanezca en la habitación con tal que también estén escudados para seguridad en
el ambiente magnético.

Durante el examen se les entregará a los niños tapones para los oídos y auriculares del
tamaño adecuado. Los escáneres de RMN son climatizados y están bien iluminados. Se podría
pasar música a través de los auriculares para ayudarlo a pasar el tiempo.

En algunos casos, se podría llevar a cabo la inyección intravenosa de material de contraste

antes de que se obtengan las imágenes. La aguja intravenosa puede causarle cierta molestia al

AUTOR: Univ. Saire Choque Abraham Página 44

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

ser insertada, quizá aparezca algún hematoma. Asimismo, existe una probabilidad muy
pequeña de que se irrite o infecte la piel en la parte donde se inyectó el tubo IV. Algunos
pacientes podrían sentir, en forma temporaria, un gusto metálico en su boca luego de la
inyección del contraste.

Si no se ha requerido de sedación, no es necesario ningún período de recuperación. Puede

reanudar sus actividades cotidianas y una dieta normal inmediatamente después del examen.
En casos muy raros, unos pocos pacientes experimentan efectos secundarios del material de
contraste, incluyendo náuseas, dolor de cabeza, y dolor en el lugar de la inyección. En forma
similar, los pacientes muy raramente son alérgicos al material de contraste y padecen de
urticaria, ojos que pican u otras reacciones. Si usted experimenta síntomas alérgicos,
comuníqueselo al tecnólogo. Un radiólogo u otro médico estará disponible para ayuda
inmediata.

¿Quién interpreta los resultados y cómo los obtengo?

Un radiólogo, médico específicamente capacitado para supervisar e interpretar los exámenes
radiológicos, analizará las imágenes y enviará un informe firmado a su médico de cabecera o
médico remitente, quien compartirá los resultados con usted.

Podría ser necesario llevar a cabo algunos exámenes de seguimiento. Su doctor le explicará la
razón exacta por la cual se pide otro examen. Algunas veces se realiza un examen de
seguimiento porque una posible anormalidad necesita una evaluación más exhaustiva con
vistas adicionales o con una técnica de toma de imágenes especial. Un examen de seguimiento
también puede ser necesario para que cualquier cambio en una anormalidad conocida pueda
ser monitoreada a lo largo del tiempo. Los exámenes de seguimiento, a veces, son la mejor
forma de ver si el tratamiento está funcionando, o si un hallazgo se mantiene estable o ha
cambiado a lo largo del tiempo.

¿Cuáles son los beneficios y los riesgos?

Beneficios
 La RMN es una técnica de exploración no invasiva que no implica exposición a la
radiación ionizante.

 Las imágenes de RM de las estructuras de los tejidos blandos del cuerpo—como el

corazón, hígado y muchos otros órganos—tienen una mayor sensibilidad en algunos
casos para identificar y caracterizar las enfermedades con precisión que otros métodos
de diagnóstico por imágenes. Los detalles que se ven en la RMN hacen de este método
una herramienta valiosísima para la detección y evaluación tempranas de muchas
lesiones centrales y tumores.

 Se ha comprobado que la RMN es una herramienta valiosa para el diagnóstico de una

amplia gama de patologías, incluyendo el cáncer, las enfermedades cardíacas y vasculares,
y anomalías musculares y óseas.

AUTOR: Univ. Saire Choque Abraham Página 45

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 La RMN hace posible descubrir anormalidades que pueden quedar ocultas por los
huesos con otros métodos de exploración.

 La RMN permite a los médicos evaluar el sistema biliar en forma no invasiva y sin la
inyección de contraste.

 El material de contraste utilizado en los exámenes de RMN tiene menos probabilidades

de producir una reacción alérgica que los materiales a base de yodo, utilizados para
rayos X convencionales y exploraciones por TC.

 La RMN provee una alternativa no invasiva a los rayos X, la angiografía y la TC para

diagnosticar problemas del corazón y los vasos sanguíneos.

Riesgos
 El examen de RMN casi no supone riesgos en el paciente medio si se siguen las pautas de
seguridad apropiadas.

 Si se ha usado sedación, puede haber riesgos de exceso de sedación. No obstante, el

tecnólogo o el enfermero controlarán sus signos vitales para minimizar el riego.

 Si bien el potente campo magnético no es perjudicial en sí mismo, los dispositivos

médicos implantables que contienen metales pueden funcionar mal o causar problemas
durante el examen de RMN.

 La fibrosis sistémica nefrógena es actualmente una complicación reconocida pero rara

de la RMN, que se cree que es causada por la inyección de altas dosis del material de
contraste a base de gadolinium en los pacientes con disfunción renal severa. La
evaluación cuidadosa de la function de los riñones antes de considerer una inyección de
contraste, mininiza el riesgo de esta complicación que de por sí es muy rara.

 Existe un leve riesgo de que se produzcan reacciones alérgicas al inyectar el material de

contraste. Dichas reacciones por lo general son benignas y de fácil control mediante la
medicación. Si usted experimenta síntomas alérgicos, un radiólogo u otro médico estará
disponible para ayuda inmediata.

 Los fabricantes del medio de contraste intravenoso indican que las madres no deben
amamantar a sus bebés por 24-48 horas después de que las madres reciban medio de
contraste. No obstante, tanto el Colegio Americano de Radiología (ACR) como la
Sociedad Europea de Radiología Urogenital dicen que los datos disponibles sugieren que
no hay riesgo en seguir amamantando después de recibir contraste intravenoso. Para
mayores detalles consulte la ACR Manual on Contrast Media y sus referencias
(www.acr.org/Quality-Safety/Resources/Contrast-Manual).

AUTOR: Univ. Saire Choque Abraham Página 46

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

¿Cuáles son las limitaciones de la RMN de cuerpo?

Se garantizan imágenes de alta calidad sólo si uno es capaz de permanecer completamente
inmóvil y seguir las instrucciones para retener la respiración mientras se graban las
imágenes. Si siente ansiedad, confusión o tiene mucho dolor, le será muy difícil permanecer
inmóvil durante la exploración.

Puede ocurrir que las personas de talla muy grande no puedan acomodarse en la abertura de
ciertos tipos de máquinas de RMN.

La presencia de un implante u otro objeto metálico a veces dificulta la obtención de imágenes

claras debido a los artefactos creados por los objetos metálicos. El movimiento del paciente
durante el procedimiento puede tener el mismo efecto.

Un latido del corazón muy irregular puede afectar la calidad de las imágenes obtenidas
usando técnicas que espacian las imágenes en base a la actividad eléctrica del corazón, tales
como la electrocardiografía (EKG, por sus siglas en inglés).

La respiración puede causar artefactos durante la RMN de tórax, abdomen y pelvis. El

movimiento intestinal es otra fuente de artefactos en los estudios de RMN del abdomen y
pelvis. Esto representa problema menor en los escáneres y técnicas de vanguardia.

A pesar de que no existe razón alguna para pensar que la resonancia magnética nuclear puede
dañar el feto, generalmente se les advierte a las mujeres embarazadas que no se realicen
exámenes de RMN durante el primer trimestre, a menos que sea necesario desde el punto de
vista medico.

La RMN no siempre distingue entre tejido de cáncer y el líquido, conocido como edema.

Por lo general, la RMN es más costosa y tarda más tiempo en llevarse a cabo que otras
modalidades de diagnóstico por imágenes.

6.11. Espectroscopia de resonancia magnética

nuclear
La espectroscopía de resonancia magnética nuclear (RMN) es una técnica empleada principalmente en la elucidación
de estructuras moleculares, aunque también se puede emplear con fines cuantitativos y en estudios cinéticos y
termodinámicos.

Algunos núcleos atómicos sometidos a un campo magnético externo absorben radiación electromagnética en la
región de las frecuencias de radio o radiofrecuencias. Como la frecuencia exacta de esta absorción depende del
entorno de estos núcleos, se puede emplear para determinar la estructura de la molécula en donde se encuentran
estos.

Para que se pueda emplear la técnica los núcleos deben tener un momento magnético distinto de cero. Esta
condición no la cumplen los núcleos con número másicoy número atómico par (como el 12C, 16O, 32S). Los núcleos más

AUTOR: Univ. Saire Choque Abraham Página 47

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

importantes en química orgánica son: 1H, 13C, 31P, 19F y 15N. Otros núcleos
importantes: Li, B, Al, Si, Se, Sn, Pt, Hg, Tl, 205Tl, 207Pb
7 11 27 29 77 117 195 199 203

Se prefieren los núcleos de número cuántico de espín nuclear igual a 1/2, ya que carecen de un momento
cuadrupolar eléctrico que produce un ensanchamiento de las señales de RMN. También es mejor que el isótopo sea
abundante en la naturaleza, ya que la intensidad de la señal dependerá de la concentración de esos núcleos activos.
Por eso, uno de los más útiles en la elucidación de estructuras es el 1H, dando lugar a la espectroscopia de resonancia
magnética nuclear de protón. También es importante en química orgánica el 13C, aunque se trata de un núcleo poco
abundante y poco sensible.

La técnica se ha empleado en química orgánica, química inorgánica y bioquímica. La misma tecnología también ha
terminado por extenderse a otros campos, por ejemplo en medicina, en donde se obtienen imágenes por resonancia
magnética.

 Tipos de RMN
 Espectroscopia de RMN con onda continua
Desde sus comienzos hasta finales de los 60, la espectroscopia de RMN utilizó una técnica conocida como espectroscopia de
onda continua (CW). La manera de registrar un espectro de RMN en el modo de CW era, bien mantener constante el campo
magnético e ir haciendo un barrido de frecuencias con un campo oscilante, o bien, lo que era usado más a menudo, se
mantenía constante la frecuencia del campo oscilante, y se iba variando la intensidad del campo magnético para encontrar
las transiciones (picos del espectro). En la RMN de CW las señales del espectro se registran como señales en resonancia.

La espectroscopia CW está limitada por su baja sensibilidad, ya que cada señal se registra una sola vez por cada barrido y la
técnica de resonancia magnética nuclear ya es de por sí no demasiado sensible; esto quiere decir que la técnica sufre de una
baja relación señal-ruido. Afortunadamente, en RMN es posible mejorar la relación señal-ruido mediante el promediado de
señal. El promediado de señal consiste en repetir la adquisición del experimento e ir sumando los espectros que se obtienen.
De esta manera, las zonas del espectro en que existen señales se suman de manera constructiva, mientras que, por su
parte, las zonas en que hay ruido, por su carácter aleatorio, se acumula más lentamente que la señal. Mediante el
promediado de señal se incrementa la relación señal-ruido en un valor que es la raíz cuadrada del número de espectros que
se han acumulado. Esta relación se cumple con espectros de RMN en los que intervienen un sólo tipo de núcleos, por
ejemplo, sólo 1H, 13C, etc., también llamados espectros homonucleares.

 Espectroscopia de RMN de pulsos y transformada de

Fourier
La técnica de RMN con transformada de Fourier (FT-NMR) es la que se utiliza en los espectrómetros actuales. Uno de los
pioneros en este campo es Richard R. Ernst, que la desarrolló a partir del año 1966 y por la que fue galardonado con
el Premio Nobel de Química en 1991.

FT-NMR permite disminuir drásticamente el tiempo que requiere adquirir una acumulación (scan) del espectro completo de
RMN. En vez de realizar un barrido lento de la frecuencia, una en cada instante, esta técnica explora simultánea e
instantáneamente todo un rango de frecuencias. Dos desarrollos técnicos fueron fundamentales para poder hacer realidad
la técnica FT-NMR: ordenadores capaces de llevar a cabo las operaciones matemáticas necesarias para pasar desde el
dominio de tiempo al de la frecuencia, es decir, para obtener el espectro; y el conocimiento sobre cómo poder excitar
simultáneamente todo un rango de frecuencias.

AUTOR: Univ. Saire Choque Abraham Página 48

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

La FT-NMR funciona con la muestra (espines nucleares) sometida a un campo magnético externo constante. Se irradia la
muestra con un pulso electromagnético de muy corta duración en la región de las radiofrecuencias. La forma que suele
usarse para este pulso es rectangular, es decir, la intensidad de la radiofrecuencia oscila entre un máximo y un mínimo que
es constante mientras dura el pulso. Un pulso de corta duración tiene una cierta incertidumbre en la frecuencia (principio de
indeterminación de Heisenberg). La descomposición de fourier de una onda rectangular contiene contribuciones de una de
todas las frecuencias. El pulso que se genera es por tanto policromático y cuanto más corto sea, es capaz de excitar un
mayor rango de frecuencias.

La aplicación de un pulso policromático en una región estrecha de la banda de radiofrecuencias (MHz) afecta a aquellos
espines nucleares que resuenen en esa región. Un pulso policromático con una anchura en frecuencia de unos pocos kHz
puede llegar a excitar simúltaneamente sólo a los espines nucleares de un mismo tipo de núcleo atómico dentro de una
molécula, por ejemplo, todos los núcleos de hidrógeno (1H). Antes del pulso el vector de polarización neta de cada uno de
los espines nucleares se encuentra en situación de equilibrio alineado en la dirección del campo magnético. Durante el
tiempo que se aplica el pulso, el pulso introduce un segundo campo magnético en una dirección perpendicular al campo
principal del imán y el vector polarización realiza un determinado movimiento de precesión. Tras cesar el pulso, el vector
polarización de todos los espines afectados puede formar un cierto ángulo con el eje del campo magnético principal. En este
momento, los espines, comportándose como pequeños imanes polarizados, comienzan a precesionar con su frecuencia
característica en torno al campo magnético externo, induciendo una pequeña corriente oscilante de RF en una bobina
receptora situada en las inmediaciones de la muestra. A medida que los núcleos van regresando poco a poco a la situación
inicial de equilibrio alineados con en el campo magnético principal, la señal detectada va disminuyendo de intensidad hasta
hacerse cero. Esta caída de la señal se conoce como caída libre de la inducción (Free Induction Decay) (FID) y da lugar al
espectro de RMN.

AUTOR: Univ. Saire Choque Abraham Página 49

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

La señal que se detecta FID (Free Induction Decay) es una señal oscilante que contiene todas las señales del
espectro y decae hasta hacerse cero.

La FID es una onda que contiene todas las señales del espectro en una forma que es dependiente del tiempo. Esta
onda puede convertirse en un espectro de señales en función de su frecuencia. Para ello se utiliza una función
matemática conocida como transformada de Fourier. El resultado es lo que se conoce como un espectro de RMN
(espectro de frecuencias).

 RMN multidimensional
La posibilidad de excitar la muestra con uno o más pulsos de radiofrecuencia (RF), cada uno de
ellos aplicado con una potencia, duración, frecuencia, forma y fase particulares, e introducirlos
en momentos específicos de tiempo durante el experimento de RMN, generalmente antes de
que el sistema haya regresado al equilibrio por relajación, permite diseñar toda una gama
de secuencias de pulsos de las que se puede extraer información molecular muy variada.

Una secuencia de pulsos es una distribución en el tiempo de alguno o varios de los siguientes
elementos: i) un cierto número de pulsos de RF que afecten a uno o más tipos de núcleos, ii)
tiempos de espera en los que no se hace nada sino esperar a que el sistema evolucione de una
determinada forma. Estos tiempos de espera pueden ser fijos o bien incrementables si su
duración se va aumentando a medida que se repite el experimento. iii) gradientes de campo
magnético y iv) una etapa final en la que se adquiere la FID.

En un experimento de RMN multidimensional la secuencia de pulsos debe constar de al menos

dos pulsos y éstos deben separados por un periodo de espera incrementable. La secuencia de
pulsos se repite un número de veces adquiriéndose una FID en cada ocasión. La fase de alguno
de los pulsos puede alterarse en cada repetición así como incrementarse la duración de uno o
más tiempos de espera variables. Si la secuencia de pulsos tiene un tiempo de espera
incrementable el experimento tendrá dos dimensiones, si tiene dos será de tres dimensiones, si
tiene tres el experimento será de cuatro dimensiones. Aunque en teoría no existe límite en el
número de dimensiones de un experimento, experimentalmente hay limitaciones impuestas
por la consiguiente pérdida de señal por relajación que conlleva la detección de las distintas
dimensiones. Los tiempos de registro de los experimentos de RMN multidimensional se pueden
acortar drásticamente con las técnicas rápidas de RMN desarrolladas en la presente década.

Los experimentos multidimensionales se pueden clasificar en dos tipos principales:

Experimentos de correlación homonuclear: Son aquellos en los que todas las dimensiones
corresponden al mismo núcleo. Ejemplos: COSY (COrrelation SpectroscopY), TOCSY (TOtal
Correlation SpectroscopY), NOESY (Nuclear Overhauser Effect SpectroscopY).
Experimentos de correlación heteronuclear: En este experimentos se obtienen espectros cuyas
dimensiones pertenecen a diferentes núcleos. Ejemplos: HMQC (Heteronuclear Multiple
Quantum Correlation), HSQC (Heteronuclear Simple Quantum Correlation), HMBC

AUTOR: Univ. Saire Choque Abraham Página 50

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

(Heteronuclear Multiple Bond Correlation), HOESY (Heteronuclear Overhauser Effect

SpectroscopY).
Grosso modo, las interacciones que pueden detectarse por RMN se pueden clasisficar en dos
tipos:
1. Las interacciones a través de enlaces se basan en el acoplamiento escalar
2 .Las interacciones a través del espacio se basan en el acoplamiento dipolar. En el caso de
muestras en disolución, el acoplamiento dipolar se manifiesta como efecto Overhauser
nuclear que permite determinar la distancia entre los átomos.

Richard Ernst en 1991 y Kurt Wüthrich en el 2002 fueron galardonados con el premio Nobel
de Química por su contribuciones al desarrollo de la RMN de 2-dimensiones y
multidimensional con transformada de Fourier. Los avances conseguidos por ellos y por otros
grupos de investigadores han expandido la RMN a la bioquímica, y en particular a la
determinación de la estructura en disolución de biopolímeros como proteínas o incluso ácidos
nucleicos de tamaño pequeño.

 Sólidos
La RMN en disolución es complementaria de la cristalografía de rayos X ya que la primera permite estudiar la estructura
tridimensional de las moléculas en fase líquida o disuelta en un cristal líquido, mientras que la cristalografía de rayos-X,
como su nombre indica, estudia las moléculas en fase sólida.
La RMN puede utilizarse también para el estudio de muestras en estado sólido. Si bien en su estado actual queda lejos de
poder proporcionar con buen detalle la estructura tridimensional de una biomolécula.
En el estado sólido las moléculas están estáticas y no existe, como ocurre con las moléculas en disolución, un promediado
de la señal de RMN por el efecto de la rotación térmica de la molécula respecto a la dirección del campo magnético. Las
moléculas de un sólido están prácticamente inmóviles, y cada una de ellas experimenta un entorno electrónico ligeramente
diferente, dando lugar a una señal diferente. Esta variación del entorno electrónico disminuye la resolución de las señales y
dificulta su interpretación. Raymond Andrew fue uno de los pioneros en el desarrollo de métodos de alta resolución
para resonancia magnética nuclear en estado sólido. Él fue quien introdujo la técnica de la rotación en el ángulo
mágico Magic Angle Spinning (MAS) que permitió incrementar la resolución de los espectros de sólidos varios órdenes de
magnitud. En MAS, las interacciones se promedian rotando la muestra a una velocidad de varios kilohertzios.
Alex Pines en colaboración con John Waugh revolucionaron también la RMN de sólidos introduciendo la técnica de la
polarización cruzada (CP) que consigue incrementar la sensibilidad de núcleos poco abundantes gracias a la transferencia
de polarización de los protones a los núcleos más insensibles cercanos, generalmente 13C, 15N o 29Si.
A caballo entre la RMN en disolución y en fase sólida, se encuentra la técnica de HR-MAS (High Resolution with Magic Angle
Sinning), cuya aplicación fundamental es el análisis de geles y materiales semisólidos. El fundamento del HR-MAS es hacer
girar la muestra, al ángulo mágico, a una velocidad muy superior que en sólidos habituales. El efecto conseguido son
espectros mono y bidimensionales de gran calidad, próxima a la RMN en disolución. La principal aplicación de esta técnica
es el análisis de matrices biológicas y poliméricas, como resinas para síntesis en fase sólida solvatadas.

 Sensibilidad
Debido a que la intensidad de la señal de RMN, y por tanto, también la sensibilidad de la técnica depende de la fortaleza del
campo magnético, desde los inicios de la RMN ha existido gran interés por el desarrollo de imanes más potentes. En la
actualidad los imanes comerciales más potentes están en torno a los 22.31 T, o 950 MHz frecuencia de resonancia de 1H.

AUTOR: Univ. Saire Choque Abraham Página 51

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Los avances en la tecnología audio-visual e informática también han mejorado los aspectos de generación de pulsos y la
recepción de señal y el procesado de la información.
La sensibilidad de las señales también depende de la presencia de núcleos magnéticamente-susceptibles a la RMN y, por
tanto, de la abundancia natural de tales núcleos. Para el caso de biomoléculas los núcleos más abundantes y
magnéticamente susceptibles son los isótopos de hidrógeno 1H y fósforo 31P. Por el contrario, núcleos como carbono y
nitrógeno tienen isótopos útiles a la RMN, 13C y 15N, respectivamente, pero se presentan en baja abundancia natural. Para
hacer frente a esta dificultad existe la posibilidad de enriquecer las moléculas de la muestra con estos isótopos (ej.
sustitución de 12C por 13C y/o de 14N por 15N) para poder estudiarlos por RMN con la suficiente sensibilidad. Se trata de
isótopos perfectamente estables que no producen más que una pequeña variación en la masa molecular de la molécula, sin
afectar para nada a otras propiedades estructurales o químicas de la muestra.

 Instrumentación en resonancia magnética nuclear:

el espectrómetro
Un espectrómetro de RMN consta de las siguientes partes fundamentales:

 Un imán que genere un campo magnético estable, el cual puede ser de una intensidad variable, definiendo
la frecuencia de resonancia de cada núcleo. Generalmente se identifica cada espectrómetro por la
frecuencia de resonancia del protón, así en un imán de 7.046 Tesla, los núcleos de 1H resuenan a 300 MHz, y
por tanto sería un espectrómetro de 300 MHz. Por el momento el imán de mayor campo magnético del
mundo lo ha instalado Bruker en la Unviersiad de ciencia y tecnología Rey Abdullah en Arabia Saudita, de
950 MHz (22.3 Tesla).2
 Una sonda, que se sitúa dentro del imán, en la que se introduce la muestra y que consta de las bobinas
responsables de emitir y recibir las radiofrecuencias (RF). El número de bobinas y su disposición determinan
el tipo y las aplicaciones de cada sonda.
 Una consola en la que se generan los pulsos de RF y se controla el resto de la parte electrónica del
espectrómetro.
 Un ordenador que sirve de interfaz con el espectrómetro y con el que se analiza toda la información
obtenida.

AUTOR: Univ. Saire Choque Abraham Página 52

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Información obtenida mediante RMN

La aplicación fundamental de la espectroscopia de RMN es la determinación estructural, ya sea
de moléculas orgánicas, organometálicas o biológicas. Para ello es necesario la realización de
diferentes tipos de experimentos de los cuales se obtiene una determinada información.

Para la elucidación estructural de moléculas orgánicas y organometálicas los experimentos

más utilizados son los siguientes:
Ejemplo de un espectro 1H de RMN.

 Espectro monodimensional de 1H: Da información del número y tipo de hidrógenos

diferentes que hay en la molécula. La posición en el espectro (desplazamiento químico)
determina el entorno químico del núcleo, y por tanto da información de grupos
funcionales a los que pertenecen o que están cerca. La forma de la señal da información
de los protones cercanos acoplados escalarmente.

AUTOR: Univ. Saire Choque Abraham Página 53

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Ejemplo de un espectro APT, un tipo de experimento de 13C.

Espectro monodimensional de 13C: Al igual que en 1H el desplazamiento químico da

información de los grupos funcionales. Dependiendo del tipo de experimento realizado se
puede obtener información del número de hidrógenos unidos a cada carbono.

Ejemplo de un espectro COSY.

Espectros bidimensionales homonucleares: Los experimentos COSY y TOCSY dan información

de las relaciones entre los protones de la molécula, por acomplamiento escalar o dipolar
(NOESY)

Espectros bidimensionales heteronucleares: Los experimentos HMQC y HSQC indican qué

hidrógenos están unidos a qué carbonos. El experimento HMBC permite determinar relaciones
entre protones y carbonos a mayor distancia (2 o 3 enlaces)

Experimentos con otros núcleos: Si la molécula posee otros núcleos activos en RMN es posible
su medida a través de experimentos monodimensionales o bidimensionales (por detección
indirecta)

6.12. Resonancia paramagnética electrónica

La resonancia paramagnética electrónica (RPE) o resonancia de espín electrónico (REE) es una
técnica espectroscópica sensible a electrones desapareados. Generalmente, se trata de
un radical libre para moléculas orgánicas o de un ion de un metal de transición si es
un compuesto inorgánico. Como la mayoría de las moléculas estables tienen una
configuración de capa cerrada, con todos los espines emparejados, esta técnica tiene menos
aplicación que la resonancia magnética nuclear (RMN).

Los principios físicos de esta técnica son análogos a los de la RMN, pero en el caso de la RPE se
excitan espines electrónicos en lugar de nucleares. La energía de interacción con el campo
magnético de los electrones es mucho mayor que la de los núcleos, de forma que se usan

AUTOR: Univ. Saire Choque Abraham Página 54

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

campos magnéticos externos más débiles y frecuencias electromagnéticas más altas. En un

campo magnético de 0,3 T, la RPE ocurre alrededor de 10 GHz.

La RPE se usa en física del estado sólido para identificar y cuantificar radicales (esto es,
moléculas con electrones desapareados), así como en biología y medicinapara
seguir sondas de espín biológicas. Estas sondas son moléculas con electrones desapareados
especialmente diseñadas para estabilizar a estos electrones y acoplarse a sitios específicos en
una célula, de forma que se pueda obtener información de este sitio al medir el entorno de
estos electrones.

Para detectar algunos detalles sutiles en algunos sistemas, se precisa la RPE de altos campos y
alta frecuencia. A diferencia de la RPE corriente, que es asequible para laboratorios
universitarios, hay pocos centros en el mundo que ofrezcan RPE de altos campos y alta
frecuencia. Entre ellos están el ILL en Grenoble (Francia) y otro en Tallahassee (Estados
Unidos de América).

6.13. Filtro electrónico

Distribuidor de señal de televisión hecho mediante un filtro de paso alto (izquierda) y un filtro
de paso bajo (derecha). La antena está conectada a las terminaciones de los tornillos en la
parte izquierda del centro.

Distribuidor de señal de televisión hecho mediante un filtro de paso alto (izquierda) y un filtro
de paso bajo (derecha). La antena está conectada a las terminaciones de los tornillos en la
parte izquierda del centro.

Un filtro eléctrico o filtro electrónico es un elemento que discrimina una

determinada frecuencia o gama de frecuencias de una señal eléctrica que pasa a través de él,
pudiendo modificar tanto su amplitud como su fase.

Los filtros electrónicos pueden ser:

 Activos o pasivos.
 Analógicos o digitales.
 De paso alto (HPF), de paso bajo (LPF), de paso banda (BPF), elimina banda (filtros notch o filtros trampa) o "pasa-
todo".
 De tiempos discretos o continuos.
 IIR (Respuesta infinita al impulso) o FIR (Respuesta finita al impulso).

AUTOR: Univ. Saire Choque Abraham Página 55

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Los filtros electrónicos más comunes son los filtros lineales

Historia
Los primeros filtros electrónicos fueron los filtros lineales pasivos analógicos, construidos solo
con resistencias y condensadores o resistencias e inductores. Estos filtros se conocen como RC y RL de
un polo respectivamente. Los filtros LC de varios polos, más complejos, también llevan usando muchos años.
Más tarde surgieron los filtros híbridos, que normalmente están compuestos por una combinación de amplificadores
analógicos con resonancia mecánica o líneas de retardo. Otros dispositivos como los CCD (Dispositivos de carga acoplada)
con líneas de retardo analógicas también son usados como filtros de tiempo discreto.
Finalmente, con la llegada de la tecnología digital y el procesamiento digital de datos, se construyeron también los filtros
activos digitales, muy populares en la actualidad.

 Tipos de filtros

 Activos y pasivos

 Filtros pasivos
Las aplicaciones pasivas de filtros lineales están basadas en combinaciones de resistencias (R),
inductores o bobinas (L) y condensadores (C). Los inductores y los condensadores son los
elementos reactivos del filtro. El número de elementos reactivos determina el orden del filtro.
Estos filtros son generalmente conocidos como filtros pasivos, ya que no dependen de ninguna
fuente de energía externa y tampoco tienen ningún componente activo como, por ejemplo,
los transistores, por esta razón, suelen tener poca potencia. Se utilizan para separar
unas frecuencias determinadas del espectro y son relativamente difíciles de sintonizar.

AUTOR: Univ. Saire Choque Abraham Página 56

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Se pueden diferenciar distintos tipos de filtros pasivos:

De un solo elemento: Los más simples y los primeros en aparecer, filtros RC y RL,
formados solo por un elemento reactivo, excepto el filtro híbrido LC, que se caracteriza
por tener inductancia y capacitancia integradas en un solo elemento.

 Filtros L: Formado por dos elementos reactivos, uno en serie y otro en paralelo.

 Filtros T y π: Formados por tres elementos reactivos, la diferencia entre T y π

depende de la geometría del filtro. Pueden ser de paso bajo, alto, de banda o
eliminadores de banda. Los componentes pueden distribuirse simétricamente o no,
depende de las características de frecuencia requeridas. El filtro T de paso alto de
la ilustración tiene una impedancia muy baja en frecuencias altas y una
impedancia muy alta en bajas frecuencias. Esto significa que las altas frecuencias
serán conducidas, mientras que las frecuencias bajas no. En cambio, el filtro π de
paso bajo, transmitirá las bajas frecuencias y no las altas.

 Filtros de elementos múltiples: Normalmente se fabrican como una red de

escaleras. Pueden verse como una continuación de los diseños de filtros en L, T y π.
Se utilizan cuando se desea mejorar algún parámetro del filtro, normalmente en
los filtros banda o de eliminación de banda.

Filtros activos
Tienen la misma finalidad que los filtros pasivos pero en su señal de salida pueden presentar
toda o una parte de la señal de entrada. Para su implementación se combinan elementos
activos y pasivos. Es habitual el uso del amplificador operacional, que permite
obtener resonancia y un factor Q elevado sin necesidad de utilizar bobinas. En consecuencia
del uso de amplificadores, tienen más potencia y son relativamente fáciles de sintonizar.

 Analógicos y digitales
Filtros analógicos
Los filtros clásicos. Diseñados para tratar señales analógicas. Diseñados con componentes
analógicos como resistencias, condensadores y amplificadores operacionales.

Filtros digitales

AUTOR: Univ. Saire Choque Abraham Página 57

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Funcionamiento de un filtro de respuesta finita con n fases, cada una con un

retraso independiente di y una ganancia de amplificación ai.
Diseñados para tratar señales digitales. El procesamiento de señales digitales permite la construcción de
una gran variedad de filtros de forma económica. Una señal analógica es captada y convertida
mediante conversión analógica-digital a una señal digital formada por una serie de números. Un programa
informático de la CPU o de un DSP especializado calcula una serie de números de salida. Esta salida puede
ser convertida ahora en una señal pasando por un proceso de conversión digital-analógica. A veces hay
problemas con el "ruido" generado por las conversiones, pero este ruido puede ser controlado y limitado por
muchos filtros. La señal de entrada debe ser de una frecuencia limitada o se generara el efecto conocido
como aliasing.

Hoy en día la mayoría de filtros son digitales debido a la cantidad de beneficios de los sistemas digitales
frente a los analógicos: repetibilidad, estabilidad, capacidad de ser redefinidos por un programador,
tamaño, etc.

Según la respuesta de frecuencia

De la teoría se obtiene que los filtros se caracterizan por su función de transferencia, por lo
que cualquier configuración de elementos activos o pasivos que consigan una cierta función de
transferencia, serán considerados filtros de un cierto tipo.

Los inductores bloquean las señales de alta frecuencia y conducen las señales de baja
frecuencia, mientras los condensadores trabajan al contrario. Un filtro en el que la señal pasa
a través de un inductor o en el cual el condensador desvía una corriente a tierra, presenta
menos atenuación ante las señales de baja frecuencia que ante las de alta frecuencia, por lo
que es un paso de baja frecuencia. Si la señal pasa a través de un condensador o tiene una
toma de tierra a través del inductor, entonces el filtro presentará menos atenuación ante las
señales de alta frecuencia que ante las de baja frecuencia, por lo que es un filtro de paso alto.
Las resistencias por sí mismas no tienen propiedades de selección de frecuencias, pero se unen
a los condensadores e inductores con el fin de determinar las constantes temporales del
circuito, y en consecuencia las frecuencias a las que este responde.

Filtro de paso bajo (LPF)

Filtro de paso bajo π

Se caracteriza por permitir el paso de las frecuencias más bajas y atenuar las frecuencias más
altas. Este tipo de filtro requiere dos terminales de entrada y dos de salida y una caja negra,
también llamada bipuerto o cuadripolo. De esta forma, la entrada recoge todas las

AUTOR: Univ. Saire Choque Abraham Página 58

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

frecuencias, mientras que en la señal de salida solo se encontrarán las frecuencias que
permita el filtro.

Filtro electrónico de paso bajo de un circuito RC.

Filtro de paso alto (HPF)

Está formado por una resistencia y un condensador conectados en serie, de forma que el
condensador permite solo el paso de las frecuencias situadas por encima de una frecuencia
particular, llamada frecuencia de corte (Fc) y atenúa las frecuencias por debajo de esta.

Filtro de paso alto T

Sus aplicaciones más comunes son las de eliminar o reducir la información no deseada en un
espectro de audio por debajo de los 40-70 hercios (Hz). Es decir, está eliminando las señales
por debajo de la frecuencia audible para proteger los altavoces y evitar pérdidas de potencia
del amplificador.

Filtro de paso banda (BPF

Es aquel que permite el paso de frecuencias comprendidas en un determinado rango de
frecuencias, es decir, entre una frecuencia de corte superior (FH) y una inferior (FL).

Se usa en ecualizadores de audio, haciendo que unas frecuencias se amplifiquen más que otras.
También para eliminar los sonidos que a parecen alrededor de una señal conocida. Fuera de la
electrónica y del procesamiento de señales, se utilizan en el campo de las ciencias
atmosféricas para manejar los datos dentro de un rango de unos 3 a 10 días.

AUTOR: Univ. Saire Choque Abraham Página 59

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Filtro de banda eliminada

Funciona al revés que el filtro de paso banda, es decir, dificulta el paso de las frecuencias
comprendidas en un determinado rango de frecuencias.

Son útiles para eliminar las interferencias de frecuencias conocidas como, por ejemplo, las
interferencias que una red electrónica provoca sobre los equipos y que está fijada a unos 50
Hz.

Filtro multibanda
Presenta distintos rangos de frecuencias para los cuales tiene un comportamiento distinto.

Filtro variable
Puede cambiar sus márgenes de frecuencia dependiendo de la función que se quiera realizar.
Para altas frecuencias (por encima de los 100 MHz), a veces los inductores se presentan en
forma de bucles o tiras de chapas de metal, mientras que algunos condensadores consisten en
tiras adyacentes de metal.
Función de transferencia

Con independencia de la realización concreta del filtro, salvo que debe ser lineal,
(analógico, digital o mecánico) su forma de comportarse se describe por su función de
transferencia. Ésta determina la forma en que la señal aplicada cambia en amplitud y en fase,
para cada frecuencia, al atravesar el filtro. La función de transferencia elegida tipifica el filtro.
Algunos filtros habituales son:

 Filtro de Butterworth, con una banda de paso suave y un corte agudo.

 Filtro de Chebyshev, con un corte agudo pero con una banda de paso con ondulaciones
 Filtros elípticos o filtro de Cauer, que consiguen una zona de transición más abrupta que los anteriores a
costa de oscilaciones en todas sus bandas
 Filtro de Bessel, que, en el caso de ser analógico, aseguran una variación de fase constante

AUTOR: Univ. Saire Choque Abraham Página 60

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Se puede llegar a expresar matemáticamente la función de transferencia en forma de fracción

mediante las transformaciones en frecuencia adecuadas. Se dice que los valores que hacen
nulo el numerador son los ceros y los que hacen nulo el denominador son polos.

El número de polos y ceros indica el orden del filtro y su valor determina las características del
filtro, como su respuesta en frecuencia y su estabilidad.

Orden
El orden de un filtro describe el grado de aceptación o rechazo de frecuencias por arriba o por
debajo, de la respectiva frecuencia de corte. Un filtro de primer orden, cuya frecuencia de corte
sea igual a (F), presentará una atenuación de 6 dB en la primera octava (2F), 12 dB en la
segunda octava (4F), 18 dB en la tercera octava (8F) y así sucesivamente. Si queremos conocer
la pendiente de atenuación del filtro cuando disponemos de la relación de frecuencias en
términos de décadas (10F), la correspondencia es de 20 dB/década para primer orden, 40 dB
para segundo, etc. (siempre representado en escala logarítmica).

Para realizar filtros analógicos de órdenes más altos se suele realizar una conexión en serie de
filtros de 1º o 2º orden debido a que a mayor orden el filtro se hace más complejo. Sin
embargo, en el caso de filtros digitales es habitual obtener órdenes superiores a 100.

AUTOR: Univ. Saire Choque Abraham Página 61

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Otros filtros
Filtro de cuarzo o filtro piezoeléctico
Es aquel que aprovecha las propiedades resonantes de determinados materiales como
el cuarzo.

Filtro piezoeléctrico con una frecuencia de 45 MHz y amplitud de banda B 3dB de kHz

En los últimos años de la década de 1930, los ingenieros descubrieron que los sistemas
mecánicos pequeños hechos con materiales rígidos como el cuarzo tienen propiedades de
resonancia para ciertas frecuencias de radio. Algunos de estos primeros sistemas de
resonancia estaban hechos de acero, pero pronto se descubrió que el cuarzo daba mejores
resultados gracias a que es un material piezoeléctrico. Esto significa que los sistemas de
resonancia de cuarzo pueden convertir directamente su propio movimiento mecánico a
señales eléctricas. Otra ventaja es su bajo coeficiente de expansión térmica, lo que significa
que pueden producir frecuencias estables a través de un amplio rango de temperaturas. Los
filtros de cristal de cuarzo tienen mucha más calidad que los filtros LCR. Cuando se requieren
estabilidades más altas, estos pueden ser montados en un "horno de cristal" para controlar la
temperatura. Para filtros de banda muy estrecha, a veces se emplean varios cristales puestos
en serie.

Filtros SAW
Fueron desarrollados por un equipo de ingenieros entre los cuales se encuentra Ted Paige.
Los filtros SAW (Surface Acoustic Wave) son dispositivos electromecánicos usados
frecuentemente en aplicaciones de radiofrecuencia. Las señales eléctricas se convierten en
ondas mecánicas gracias a un dispositivo formado por cristal piezoeléctrico o cerámica. Esta
onda se retrasa mientras se propaga por el dispositivo antes de ser convertida de nuevo en

AUTOR: Univ. Saire Choque Abraham Página 62

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

una señal eléctrica por más electrodos. Esta salida es recombinada hasta producir una
implementación analógica de un filtro de respuesta finita al impulso. Su rango de frecuencias
está limitado para frecuencias por encima de los 3 GHz.

Filtros BAW
Los filtros BAW (bulk acoustic wave) son dispositivos electromecánicos capaces de poner en
marcha filtros en forma de escalera o de red. Normalmente trabajan con frecuencias de entre
2 y 16 GHz y son más pequeños y delgados que los filtros SAW equivalentes. Una variante de
estos filtros son los filtros FBAR.

Filtros Garnet o YIFG

Filtra desde frecuencias de microondas de 800 MHz hasta frecuencias de 5 GHz. Consiste en
una esfera sintética de cristal hecha por una combinación química de itrio y hierro. Esta esfera
se sitúa sobre una tira de metal unida a un transistor y una pequeña antena que toca la parte
de arriba de la esfera. Mediante este método, usando un electroimán se puede cambiar la
frecuencia que dejará pasar la esfera. Su ventaja es que puede trabajar con una gran gama de
frecuencias si se cambia la fuerza del campo magnético.

Filtros atómicos
Para frecuencias muy altas y para obtener una alta precisión, deben usarse
vibraciones atómicas. Los relojes atómicos usan maser de cesio como filtros de ultra alta
frecuencia para estabilizar sus oscilaciones primarias. Otro método, empleado para
frecuencias altas y fijas con señales de radio muy débiles, es usar un maser de rubí.

Otro tipo de filtro puede ser la ferrita que hay en muchos cables, por ejemplo en el de las
pantallas de ordenador, que tiene la propiedad de presentar distinta impedancia a alta y baja
frecuencia, previniendo interferencias no deseadas.

Factor de calidad o factor Q

El factor de calidad de un filtro se halla mediante la fórmula:

fo = frecuencia de resonancia.

AB = ancho de banda.

6.15. Resonancia paramagnética electrónica

La resonancia paramagnética electrónica (RPE) o resonancia de espín electrónico (REE) es una
técnica espectroscópica sensible a electrones desapareados. Generalmente, se trata de un radical
libre para moléculas orgánicas o de un ion de un metal de transición si es un compuesto inorgánico. Como la

AUTOR: Univ. Saire Choque Abraham Página 63

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

mayoría de las moléculas estables tienen una configuración de capa cerrada, con todos
los espines emparejados, esta técnica tiene menos aplicación que la resonancia magnética nuclear (RMN).

Los principios físicos de esta técnica son análogos a los de la RMN, pero en el caso de la RPE se excitan
espines electrónicos en lugar de nucleares. La energía de interacción con el campo magnético de los
electrones es mucho mayor que la de los núcleos, de forma que se usan campos magnéticos externos más
débiles y frecuencias electromagnéticas más altas. En un campo magnético de 0,3 T, la RPE ocurre alrededor
de 10 GHz.

La RPE se usa en física del estado sólido para identificar y cuantificar radicales (esto es, moléculas con
electrones desapareados), así como en biología y medicinapara seguir sondas de espín biológicas. Estas
sondas son moléculas con electrones desapareados especialmente diseñadas para estabilizar a estos
electrones y acoplarse a sitios específicos en una célula, de forma que se pueda obtener información de este
sitio al medir el entorno de estos electrones.

Para detectar algunos detalles sutiles en algunos sistemas, se precisa la RPE de altos campos y alta
frecuencia. A diferencia de la RPE corriente, que es asequible para laboratorios universitarios, hay pocos
centros en el mundo que ofrezcan RPE de altos campos y alta frecuencia. Entre ellos están
el ILL en Grenoble (Francia) y otro en Tallahassee (Estados Unidos de América).

Resonancia Schumann
Animación de la resonancia Schumann

Manera en que rebotan varias frecuencias entre la superficie de la Tierra (Earth, en inglés) y
la ionósfera, de acuerdo con su longitud de onda. (Imagen en idioma japonés).

AUTOR: Univ. Saire Choque Abraham Página 64

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Frecuencia fundamental aproximada, y primeros armónicos. (Gráfico en idioma japonés).

El físico alemán Winfried Schumann (1888-1974), descubridor de la resonancia electrónica de

los relámpagos.

La resonancia Schumann es un conjunto de picos en la banda de ELF (extremely low frequencies: ‘frecuencia
extremadamente baja’) del espectro electromagnético de la Tierra.

Este fenomeno sucede porque el espacio entre la superficie terrestre y la ionosfera (que existe entre los 90 y
los 500 km de altura) actúa como una guía de onda. Las limitadas dimensiones terrestres provocan que
esta guía de onda actúe como cavidad resonantepara las ondas electromagnéticas en la banda ELF. La
cavidad es excitada de manera natural por los relámpagos, y también, dado que su
séptimo sobretono (armónico) se ubica aproximadamente en 60 Hz, también influyen las redes de
transmisión eléctrica en los territorios en donde se emplea corriente alterna en esa frecuencia.

La frecuencia más baja, y al mismo tiempo la intensidad más alta, de la resonancia de Schumann se sitúa en
aproximadamente 7,83 Hz. Los sobretonos detectables se extienden hasta el rango de los kHz (kilohercios).

Este fenómeno se llama así en honor de Winfried Otto Schumann (1888-1974), que predijo
matemáticamente su existencia en 1952,1 a pesar de ser observada por primera vez por Nikola Tesla y
formar la base de su esquema para transmisión de energía y comunicaciones inalámbricas. 2 La primera
representación espectral de este fenómeno fue preparado por Balser y Wagner en 1960.1

Pseudociencia
La resonancia de los relámpagos y las ondas alfa
En algunos sitios de internet y libros, realizan afirmaciones no científicas, asociando dichas ondas con
las ondas alfa, y adjudicándoles un papel en los procesos biológicos.

Entre los errores de estas publicaciones se encuentran los siguientes:

Adjudican a las ondas Schumann una frecuencia exacta e invariable de 7,8 Hz,34 aunque esta
es aproximada y variable.61 Incluso las ondas Schumann no están presentes constantemente
(requieren que haya relámpagos en algún lugar del mundo).1

Adjudican a las ondas alfa una frecuencia exacta e invariable, también de 7,8 Hz,34 aunque
estas varían entre 8 y 12 Hz.7 Las ondas alfa no son frecuentes en los niños,8 lo que
descartaría que sean imprescindibles.

AUTOR: Univ. Saire Choque Abraham Página 65

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Consideran que las ondas alfa son ondas sincronizadoras de neuronas,34 cuando en realidad
es al contrario: se considera que son producto de la sincronización de las neuronas.9 Es decir
que dichas publicaciones pseudocientíficas confunden la causa con el efecto.

No poseen citas ni referencias a artículos científicos con revisión por pares, ni a ensayos
concluyentes.

No poseen ninguna explicación del supuesto mecanismo, ni ensayos falsables que lo

demuestren.

Caen en la falacia lógica cum hoc ergo propter hoc (‘correlación no implica causalidad’).

La resonancia de los relámpagos y la velocidad de

rotación terrestre
En 2008, el autor estadounidense de literatura new age Gregg Braden afirmó que desde 1980
las resonancias Schumann habían aumentado desde 7,8 Hz a 12,0 Hz. El creador del bulo
afirmó también ―mediante una regla de tres inversa (si 8 Hz correspondían a una rotación de
la Tierra de 24 horas, entonces 12 Hz correspondían a una rotación de la Tierra de 16 horas)―
que el planeta Tierra estaba girando más rápido:

The resonance of Earth (Schumann La resonancia de la Tierra

resonance) has been 7.8 Hz for (resonancia Schumann) ha sido de
thousands of years. Since 1980 it 7,8 Hz durante miles de años. Desde
has risen to over 12 Hz. 1980 se ha elevado a más de 12 Hz.
This means that 16 hours now Esto significa que un día de 24 horas
equate to a 24 hour day. equivale ahora a 16 horas.
Time is speeding up! ¡El tiempo se está acelerando!

En noviembre de 2013, varios periódicos de papel y sitios de Internet difundieron el mismo

bulo traducido al español.

Cultura popular
La resonancia de Schumann juega una parte significativa como explicación de
la telecomunicación en el anime Serial Experiments Lain, así como en la armonía entre el campo
magnético terrestre y el campo magnético humano en la serie Earth Girl Arjuna. Así como también es
mencionada en la serie Touch.

6.16. Bibliografia Resonancia

 [1] William H. Hayt, jr, Jack E. Kemmerly, Steven M. Durbin, “Análisis de circuitos en ingeniería”,
7ma edición.

AUTOR: Univ. Saire Choque Abraham Página 66

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 [1] William H. Hayt, jr, Jack E. Kemmerly, Steven M. Durbin, “Análisis de circuitos en ingeniería”,
7ma edición, capitulo 16. P. 630.

 Choque Copa, H. E. (2018). Laboratorio de Física 200. Resonancia, 19.

 Gálvez, J. L. (31 de Diciembre de 2008). Detalles de una Onda Senoidal: Wikipedia la

Enciclopedia Libre. Obtenido de Wikipedia la Enciclopedia Libre:
https://es.wikipedia.org/wiki/Archivo:OndaSenoidal.svg

 Gómez Tejedor, J. A., & Olmos Sanchis, J. J. (1 de Noviembre de 2008). Cuestiones y

problemas de electromagnetismo y semiconductores. Obtenido de Wikipedia la Enciclopedia
Libre: https://es.wikipedia.org/wiki/Resonancia_el%C3%A9ctrica

 Serway, R. A., & Jewett, Jr., J. W. (2008). Resonancia en un circuito RLC serie. En R. A.
Serway, & J. J. Jewett, Física para ciencias e ingeniería con Física Moderna (Vol. 2, págs. 937-
938). México, D.F.: Cengage Learning.

 Soria R., M. R. (2018). Física Experimental. La Paz, Bolivia

 Choque Copa, H. E. (2018). Laboratorio de Física 200. Resonancia, 19.

 «¿Qué es la resonancia Schumann?», artículo en inglés en el sitio web de la Nasa.

 ↑ Nikola Tesla (7 de enero de 1905), The transmission of electrical energy without wires
as a means of furthering world peace, Electrical World and Engineer, pp. 21-24

 ↑ Saltar a:a b c d Las Ondas Shumann (sic) en BibliotecaPleyades.net.

 ↑ Saltar a:a b c d Las ondas schumann en radiesteciaargentina.netfirms.com.

 ↑ Harper, John Jay; Lipton, Bruce H.; Krill, O. H.; Tranceformers: Shamans of the 21st
Century

 ↑ Magnetic Activity and Schumann Resonance, estudio sobre la actividad magnética y la

resonancia de Schumman por la Universidad de California (en inglés)

 ↑ Buela-Casal, Gualberto; Navarro Humanes, José Francisco; «Avances en la investigación

del sueño y sus trastornos».

 ↑ López-Navidad, A.; Kulisevsky, J.; Caballero, F.; «El donante de órganos y tejidos:
evaluación y manejo».

 ↑ Universidad de Texas; Revista Latinoamericana de Psicología, volúmenes 33-34.

 ↑ «Time is actually accelerating it seems», artículo en inglés en el sitio web

pseudocientífico Divine Cosmos, del 5 de mayo de 2008. Consultado el 22 de diciembre de 2013.

 Hornak, Joseph P. The Basics of NMR

AUTOR: Univ. Saire Choque Abraham Página 67

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Carrington, A.D. McLachlan (1967). Introduction To Magnetic Resonance. Londres:

Chapman and Hall. ISBN.

 G.E Martin, A.S. Zekter (1988). Two-Dimensional NMR Methods for Establishing Molecular
Connectivity. N.York: VCH Publishers. p. 59.

 J.W. Akitt, B.E. Mann (2000). NMR and Chemistry. Cheltenham, RU: Stanley Thornes.
pp. 273, 287.

 J.P. Hornak. «The Basics of NMR». Consultado el 23 de febrero de 2009.

 J. Keeler (2005). Understanding NMR Spectroscopy. John Wiley &

Sons. ISBN 0470017864.

 K. Wuthrich (1986). NMR of Proteins and Nucleic Acids. New York (NY), EEUU: Wiley-
Interscience.

 J.M Tyszka, S.E Fraser, R.E Jacobs (2005). «Magnetic resonance microscopy: recent
advances and applications». Current Opinion in Biotechnology 16 (1): 93-
99. doi:10.1016/j.copbio.2004.11.004.

 L.O. Zufiría, J.F. Martínez (2006). «Aprendiendo los fundamentos de la resonancia

magnética». Monografía SERAM 1 (1): 20.

 J.C. Edwards. «Principles of NMR». Process NMR Associates. Consultado el 23 de febrero de

2009.

 Blümich, Bernhard, "RMN portátil", Investigación y Ciencia, 390, marzo de 2009, pp. 82-
87.

AUTOR: Univ. Saire Choque Abraham Página 68

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

VII. MARCO CONCEPTUAL.

Sea la conexión RLC serie de la Figura 1 que está operando en régimen permanente de
corriente alterna. Si el voltaje aplicado es

𝒗 = 𝑽𝒎 𝒔𝒆𝒏𝝎𝒕 ………………….(1)
la corriente estará dada por la solución particular de la ecuación
de malla
𝒅𝒊 𝟏
𝑽𝒎 𝒔𝒆𝒏𝝎𝒕 = 𝑹𝒊 + 𝑳 + ∫ 𝒊𝒅𝒕……………(2)
𝒅𝒕 𝑪

que puede escribirse

𝒅𝟐 𝒊 𝒅𝒊 𝟏
𝝎𝑽𝒎 𝒄𝒐𝒔𝝎𝒕 = 𝑳 +𝑹 + 𝒊 ……...…….(3)
𝒅𝒕𝟐 𝒅𝒕 𝑪

La solución particular de esta ecuación debe tener la forma

𝒊 = 𝑰𝒎 𝒔𝒆𝒏(𝝎𝒕 − 𝝋)………………………………..(4)
y es
𝟏
𝑽𝒎 𝝎𝑳−
𝒊= 𝟐
𝒔𝒆𝒏 [𝝎𝒕 − 𝒕𝒈 −𝟏
( 𝑹
)] ………………….(5)
𝝎𝑪

√𝑹𝟐 +(𝝎𝑳− 𝟏 )
𝝎𝑪

La amplitud de esta ecuación es la corriente máxima, que se puede escribir como:

𝑽𝒎
𝑰𝒎 = …………………..……………………….….(6)
𝒁𝒎

Por tanto,
𝑽𝒎
𝑰𝒎 = 𝟐
………………………………….….(7)
√𝑹𝟐 +(𝝎𝑳− 𝟏 )
𝝎𝑪

𝟏
𝟏 𝟐 𝝎𝑳 −
√ 𝟐
𝒁 = 𝑹 + (𝝎𝑳 − ) (𝟕. 𝒂) 𝝋 = 𝒕𝒈−𝟏 ( 𝝎𝑪
) (𝟕. 𝒃)
𝝎𝑪 𝑹

Para tomar en cuenta la resistencia óhmica del inductor, 𝑹𝑳 , debe considerarse que esta
queda en serie con el resistor 𝑹 ; por tanto, en las ecuaciones anteriores debe reemplazarse, 𝑹
por 𝑹 + 𝑹𝑳 .

AUTOR: Univ. Saire Choque Abraham Página 69

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

En la Figura 2 se muestra el comportamiento de la amplitud de la corriente en función de 𝝎. Se

dice que un circuito RLC serie está en resonancia
cuando la amplitud de la corriente adquiere su
máximo valor, lo que ocurre a la frecuencia de
resonancia, 𝝎𝒐 . De la ecuación (6) puede deducirse
que
𝟏
𝝎𝒐 = ………………….(8)
√𝑳𝑪

A esta frecuencia, también ocurre que el voltaje y

la corriente están en fase (𝝋 = 𝟎[°]) .

Una alta agudeza de la curva de la amplitud de la

corriente, es una ventaja para el circuito resonante RLC serie, por eso se define el factor de
calidad, 𝑸 , que refleja esa agudeza y esta dado por
𝝎𝒐
𝑸= ………………………….…….(9)
𝝎𝟐 −𝝎𝟏

y que también puede expresarse como

𝝎𝒐 𝑳 𝟏 𝟏 𝑳
𝑸= = = √ ………………….(10)
𝑹 𝝎𝒐 𝑹𝑪 𝑹 𝑪

Pudiendo demostrarse que

𝟏 𝑳
𝑸 == √ …………………………..……….(11)
𝑹 𝑪

En cuanto a la potencia activa en el circuito,

𝟏
𝑷(𝝎𝟏 ) = 𝑷(𝝎𝟐 ) = 𝑷(𝝎𝟎 ) ……………………..…….(12)
𝟐

Por esto, los puntos correspondientes a, 𝝎𝟏 y 𝝎𝟐 se conoce como puntos de media potencia.

Donde, como se muestra en la figura 2, 𝝎𝟏 y 𝝎𝟐 son las frecuencias angulares que

corresponden a los puntos en que la amplitud de la corriente se reduce a 0,707 veces la
amplitud máxima; estos puntos se conocen como puntos de media potencia.

Por otro lado,

𝝋(𝝎𝟏 ) = −𝟒𝟓[°]………………...(12a) 𝝋(𝝎𝟐 ) = −𝟒𝟓[°]………………...(12b)

AUTOR: Univ. Saire Choque Abraham Página 70

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

iii. PROCEDIMIENTO EXPERIMENTAL

1. Montar el circuito de la figura 3. El selector de rango del generador de funciones debe
en 10K. e el osciloscopico se debe tener la señal de disparo del canal 1 como señal de

disparo , nivel de disparo establecido en 50% y pendiente de disparo positiva. Establecer

las medidas automaticas mostradas en la Figura 5 del tema de CORRIENTE ALTERNA
(pagina 50). El voltaje sobre la conexión RLC, Vv , debe ser senoidal , con con 𝑽𝒑𝒑 =
𝟔. 𝟎𝟎[𝑽] y nivel DC nulo.

2. Variando la frecuencia del generador de funciones determinar la frecuencia (cíclica)

de resonancia, 𝒇𝒐 , que se da cuando 𝑽𝑹𝒑𝒑 es máximo o cuando 𝒗 y 𝒗𝑹 están en fase. Se
debe verificar que 𝑽𝒑𝒑 sea de 𝟔. 𝟎𝟎[𝑽], ya que por las características del generador de
funciones, ese voltaje puede variar con la frecuencia; en tal caso, debe ajustarse la
amplitud de la señal del generador.

3. Llenar la Tabla 1 de la Hoja de Datos, comenzando con los datos correspondientes a 𝒇𝒐

y luego, para frecuencias aproximadamente iguales a las indicadas en la tabla, en
función de 𝒇𝒐 . Para cada frecuencia, de ser necesario, debe ajustarse la amplitud de la
señal del generador de funciones a fin de mantener 𝑽𝒑𝒑 en 𝟔. 𝟎𝟎[𝑽]. En esta parte se debe
proceder como en el tema de CORRIENTE ALTERNA.(Pagina 51).

El valor del ángulo de desfase será:

∆𝒕
𝝋𝒆𝒙𝒑 = 𝟑𝟔𝟎[°] ………………………….(13)
𝑻

AUTOR: Univ. Saire Choque Abraham Página 71

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Encontrar las frecuencias (cíclicas), 𝒇𝟏 y 𝒇𝟐 , correspondientes a los puntos de media

potencia que, a su vez, corresponden a los puntos en que 𝑽𝑹𝒑𝒑 se reduce a 0.707 veces su
valor máximo (que ocurre en 𝒇𝒐 ). Como antes, se debe verificar que 𝑽𝒑𝒑 sea de 𝟔. 𝟎𝟎[𝑽].

Con la fuente de voltaje AC apagada y su regulador de voltaje en cero, montar el arreglo

de la Figura 2 sin conectar el resistor de carga R. Disponer los medidores 1 y 2 para
medir corrientes alt6ernas en el rango de 10 [A] .Disponer los medidores 3 y 4 para
medir voltajes alternos.

AUTOR: Univ. Saire Choque Abraham Página 72

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

IX. MATERIALES Y EQUIPOS

9.1 Generador de funciones (Figura 4).

Marca:

ELENCO GF8046

3MHZ Function
Generator 60MHz
Autorange Counter

Figura 4. Generador de Funciones.

Fuente: (Lab.Fis200, 2019)

9.2 Osciloscopio (Figura 5).

Marca:

Tektronix TDS
1002B

Two Channel
Digital

Storage
Oscilloscope
60 MHz
1 GS/s
Figura 5. Osciloscopio.
Fuente: (Lab.Fis200, 2019)

AUTOR: Univ. Saire Choque Abraham Página 73

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

9.3 Tablero de inductancias, capacitancias y resistencias de distintas

medidas (Figura 6).

En el experimento no se
usaron todos estos
elementos del tablero solo:

= 2.2[KΩ]
= 8.2[nF] =
68[mH]

Estos son los valores

nominales de cada
elemento, sin embargo al
final del experimento se
tomaron las medidas con
el multímetro.

Figura 6. Tablero de inductancias, capacitancias y resistencias.

Fuente: (Lab.Fis-200, 2019)

9.4 Juego de cables de conexión (Figura 7).

Estos cables se usaron

para conectar cada
elemento del circuito
experimental, entre si y
con el generador de
funciones y el
osciloscopio.

Figura 7. Cables de conexión.

Fuente: (Lab.Fis200, 2019)

AUTOR: Univ. Saire Choque Abraham Página 74

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

9.5 Multímetro (Figura 8).

Marca:

ELENCO LCR-1810

Figura 8. Multímetro.
Fuente: (Lab.Fis200, 2019)

EQUIPO ARMADO

Figura 9. Montaje del experimento.

Fuente: (Lab.Fis200, 2019)

AUTOR: Univ. Saire Choque Abraham Página 75

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

9.5 Multímetro (Figura 10).

Figura 10. Armado del circuito RLC serie para Resonancia FIS-200 LAB, 2019

Figura 11. Forma de onda de las señales de tensión y de corriente en la fuente de

alimentación.FIS-200 LAB, 2019

AUTOR: Univ. Saire Choque Abraham Página 76

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Figura 12. Valores de corriente medidos en la inductancia y en la resistencia. Valor de la

frecuencia de resonancia medido en el generador de señales. FIS-200 LAB, 2019

X. ANALISIS Y TRATAMIENTO DE DATOS

DATOS Y OBSERVACIONES
VPP=6.00 [V] RL = 2.17 [KΩ]

R = 69.9 [mH] RL = 30.3 [Ω] C= 8.36 [nF]

f f [KHz] VRpp [V] T [µs] ∆𝒕[µs]
0,3𝒇𝒐 2.037 1.48 490.50 -96.00
0,5𝒇𝒐 3.397 2.76 294.60 -49.00
𝒇𝟏 4.651 4.20 215.00 -26.00
0,8𝒇𝒐 5.467 5.20 182.80 -14.00
𝒇𝒐 6.804 6.00 147.60 0.000
1,2𝒇𝒐 8.161 5.16 122.50 9.60
𝒇𝟐 9.554 4.24 104.60 12.40
2,0𝒇𝒐 13.606 2.60 73.50 13.20
2,6𝒇𝒐 17.638 1.84 56.68 11.2
3,4𝒇𝒐 23.113 1.30 43.24 0.20
Tabla 2. Datos para la conexión RL.
Fuente: (Lab.Fis-200, 2019)

TRATAMIENTO DE CÁLCULOS
1. En base a la Tabla 1 de la Hoja de Datos, elaborar una tabla 𝝎 −
𝑰𝒎−𝒆𝒙𝒑 − 𝑰𝒎−𝒕𝒆𝒐 calculando 𝑰𝒎−𝒆𝒙𝒑 en base a 𝑽𝑹𝒑𝒑 , e 𝑰𝒎−𝒕𝒆𝒐 con la ecuación
(6) (tomando en cuenta 𝑹𝑳 ). Dibujar la curva 𝑰𝒎−𝒕𝒆𝒐 vs. 𝝎 y, en el mismo
gráfico, ubicar los puntos correspondientes a 𝑰𝒎−𝒆𝒙𝒑 .

 De la Tabla 1 usaremos los siguientes datos:

AUTOR: Univ. Saire Choque Abraham Página 77

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

f f [KHz] VRpp [V] T [µs] ∆𝒕[µs]

𝒇𝒐 6.804 6.00 147.60 0.00

Tabla 2. Filas 1 y 6 de la Tabla 1.

Fuente: (Lab.Fis200, 2019)

 Para la frecuencia angular “𝝎”, usamos la siguiente ecuación:

𝝎 = 2𝝅𝒇 = 2𝝅 · 6.804 x103 = 13608𝝅 [Rad/s]= 42750.79283 [Rad/s]

𝝎 =1.360𝝅 [KRad/s]= 42.75 [KRad/s]

 Hallamos “ 𝑰𝒎−𝒆𝒙𝒑 ” con la siguiente fórmula:

𝑽𝑹𝒑𝒑 𝟔. 𝟎𝟎
𝑰𝒎−𝒆𝒙𝒑 = = = 𝟎. 𝟎𝟎𝟏𝟑𝟔𝟑𝟒𝟓[𝑨]
𝟐 ∙ (𝑹 + 𝑹𝑳 ) 𝟐 ∙ (𝟐. 𝟏𝟕𝒙𝟏𝟎𝟑 + 𝟑𝟎. 𝟑)

𝑰𝒎−𝒆𝒙𝒑 = 𝟎. 𝟎𝟎𝟏𝟑𝟔𝟑𝟒𝟓[𝑨]

 Luego, para “𝑰𝒎−𝒕𝒆𝒐 ”, usamos la ecuación (9):

𝑽𝒑𝒑
𝑽𝒎 𝟐
𝑰𝒎−𝒕𝒆𝒐 = =
𝟏 𝟐 𝟏 𝟐
√𝑹𝑻 𝟐 + (𝝎𝑳 − ) √(𝑹 + 𝑹𝑻 )𝟐 + (𝝎𝑳 − )
𝝎𝑪 𝝎𝑪

𝟔.𝟎𝟎
𝟐
𝑰𝒎−𝒕𝒆𝒐 =
𝟏 𝟐
√(𝟐. 𝟏𝟕𝒙𝟏𝟎𝟑 + 𝟑𝟎. 𝟐)𝟐 + (𝟒𝟐𝟕𝟓𝟎. 𝟔𝟗 ∙ 𝟔𝟗. 𝟗𝒙𝟏𝟎−𝟑 − )
𝟒𝟐𝟕𝟓𝟎.𝟕𝟑∙𝟖.𝟑𝟔𝒙𝟏𝟎−𝟗

𝑰𝒎−𝒕𝒆𝒐 = 𝟎. 𝟎𝟎𝟏𝟑𝟔[𝑨]

 Haciendo lo mismo con todos los datos de la Tabla 1, se construye la siguiente tabla:

𝒇 𝝎[𝒓𝒂𝒅/𝒔] 𝑰𝒎−𝒆𝒙𝒑 [𝑨] 𝑰𝒎−𝒕𝒆𝒐 [𝑨]

AUTOR: Univ. Saire Choque Abraham Página 78

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

0,3𝒇𝒐 12798.85 0.000336 0.000343

0,5𝒇𝒐 21337.70 0.000627 0.000643
𝒇𝟏 29223.09 0.000954 0.000997
0,8𝒇𝒐 34350.17 0.001182 0.00122
𝒇𝒐 42750.79 0.001163 0.00136
1,2𝒇𝒐 51277.08 0.001173 0.00119
𝒇𝟐 60029.55 0.000964 0.00096
2,0𝒇𝒐 85489.02 0.000591 0.00060
2,6𝒇𝒐 110822.82 0.000418 0.00043
3,4𝒇𝒐 145223.26 0.000295 0.000313

Tabla 3. Relacion entre 𝝎 − 𝑰𝒎−𝒆𝒙𝒑 − 𝑰𝒎−𝒕𝒆𝒐 .

Fuente: (Lab.Fis-200, 2019)

2. Elaborar una tabla 𝝎 − 𝒁𝒆𝒙𝒑 − 𝒁𝒕𝒆𝒐 calculando 𝒁𝒆𝒙𝒑 en base a

𝑽𝒑𝒑 /𝑰𝒎−𝒆𝒙𝒑 y 𝒁𝒕𝒆𝒐 con la ecuación (7.a) (tomando en cuenta 𝑹𝑳 ). Dibujar la
curva 𝒁𝒕𝒆𝒐 vs. 𝝎 y, en el mismo gráfico, ubicar los puntos correspondientes
a 𝒁𝒆𝒙𝒑 .

 Para construir la tabla usaremos como ejemplo:

𝒇 𝝎[ 𝒓𝒂𝒅/𝒔] 𝑰𝒎−𝒆𝒙𝒑 [𝑨] 𝑰𝒎−𝒕𝒆𝒐 [𝑨]

𝒇𝒐 42750.79 0.001363 0.00136
Tabla 4. Filas 1 y 6 de la Tabla 3.
Fuente: (Lab.Fis-200, 2019)

 Hallamos “𝒁𝒆𝒙𝒑 ” con la siguiente fórmula:

𝑽𝒎 𝟑
𝒁𝒆𝒙𝒑 = = = 𝟐𝟐𝟎𝟓. 𝟖𝟖𝟐𝟒[𝜴]
𝑰𝒎−𝒆𝒙𝒑 𝟎. 𝟎𝟎𝟏𝟑𝟔

𝒁𝒆𝒙𝒑 = 𝟐𝟐𝟎𝟓. 𝟖𝟖 [𝜴]

 Hallamos “𝒁𝒕𝒆𝒐 ”, usando la ecuación (7a):

𝟏 𝟐
𝒁𝒕𝒆𝒐 = √𝑹𝟐 + (𝝎𝑳 − )
𝝎𝑪

𝟏 𝟐
𝒁𝒕𝒆𝒐 = √𝟐𝟏𝟕𝟎𝟐 + (𝟒𝟐𝟕𝟓𝟎. 𝟕𝟗 ∙ 𝟔𝟔. 𝟗𝒙𝟏𝟎−𝟑 − 𝟒𝟐𝟕𝟓𝟎.𝟕𝟗∙𝟖.𝟑𝟔𝒙𝟏𝟎−𝟗 )

AUTOR: Univ. Saire Choque Abraham Página 79

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

𝒁𝒕𝒆𝒐 = 𝟐𝟏𝟕𝟎. 𝟖𝟗𝟎 [𝜴]

Haciendo lo mismo con todos los datos de la Tabla 3, se construye la siguiente tabla:

𝒇 𝝎[ 𝑹𝒂𝒅/𝒔] 𝒁𝒆𝒙𝒑 [𝑨] 𝒁𝒕𝒆𝒐 [𝑨]

0,3𝒇𝒐 12798.85 8928.571 8762.635
0,5𝒇𝒐 21337.70 4784.689 4708.299
𝒇𝟏 29223.09 3144.654 3046.454
0,8𝒇𝒐 34350.17 2538.071 2472.120
𝒇𝒐 42750.79 2205.880 2170.890
1,2𝒇𝒐 51277.08 2557.545 2431.828
𝒇𝟐 60029.55 3112.033 2966.951
2,0𝒇𝒐 85489.02 5076.142 4834.391
2,6𝒇𝒐 110822.82 7177.033 4015.774
3,4𝒇𝒐 145223.26 10169.49 9152.719

Tabla 5. Relacion entre 𝝎 − 𝒁𝒆𝒙𝒑 − 𝒁𝒕𝒆𝒐 .

Fuente: (Lab.Fis-200, 2019)

3. Elaborar una tabla 𝝎 − 𝝋𝒆𝒙𝒑 − 𝝋𝒕𝒆𝒐 calculando 𝝋𝒕𝒆𝒐 con la ecuación

(7.b) (tomando en cuenta 𝑹𝑳 ). Dibujar la curva 𝝋𝒕𝒆𝒐 vs. 𝝎 y , en el mismo
gráfico, ubicar los puntos correspondientes a 𝝋𝒆𝒙𝒑 .

 Como ejemplo usaremos los siguientes datos:

f f [KHz] VRpp [V] T [µs] ∆𝒕[µs]

𝒇𝒐 9.554 4.24 104.60 12.40
Tabla 3. Filas 1 y 8 de la Tabla 1.
Fuente: (Lab.Fis-200, 2019)

 De la ecuación (13) hallamos “𝝋𝒆𝒙𝒑 ”:

∆𝒕 ∆𝒕 𝟏𝟐. 𝟒𝟎𝑿𝟏𝟎−𝟔
𝝋 = 𝟑𝟔𝟎[°] = 𝟐𝝅 = 𝟐𝝅 = 𝟎. 𝟕𝟒𝟒𝟖𝟓𝟏𝟕𝟗𝟓[𝑹𝒂𝒅]
𝑻 𝑻 𝟏𝟎𝟒. 𝟔𝟎𝒙𝟏𝟎−𝟔

AUTOR: Univ. Saire Choque Abraham Página 80

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

𝝋𝒆𝒙𝒑 = 𝟎. 𝟕𝟒𝟖𝟖 [𝑹𝒂𝒅]

De la ecuación (7b) del Marco Teórico hallamos “𝒁𝒕𝒆𝒐 ”:

𝟏
𝝎𝑳 − 𝝎𝑪
𝝋 = 𝒕𝒈−𝟏 ( )
𝑹

Con: R= 2170[Ω]; L = 66.9 [mH] y C= 8.36[nF], se obtiene:

𝟏
𝟓𝟏𝟐𝟕𝟕,𝟎𝟖∙𝟔𝟔.𝟗𝒙𝟏𝟎−𝟑−
𝟓𝟏𝟐𝟕𝟕.𝟎𝟖∙𝟑𝟔𝒙𝟏𝟎−𝟗
𝝋 = 𝒕𝒈 −𝟏
( 𝟐𝟏𝟕𝟎
) = 𝟎. 𝟒𝟔𝟖𝟑𝟎𝟗𝟒 [Rad]

𝝋𝒆𝒙𝒑 = 𝟎. 𝟕𝟒𝟖𝟖 [𝑹𝒂𝒅]

AUTOR: Univ. Saire Choque Abraham Página 81

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

 Haciendo lo mismo con todos los datos de la Tabla 1, se consigue la Tabla 7:

𝒇 𝝎[ 𝑹𝒂𝒅/𝒔] 𝝋𝒆𝒙𝒑 [𝑹𝒂𝒅] 𝝋𝒕𝒆𝒐 [𝑹𝒂𝒅]
0,3𝒇𝒐 12798.85 -1.230 -1.321
0,5𝒇𝒐 21337.70 --1.045 -1.092
𝒇𝟏 29223.09 -0.760 -0.778
0,8𝒇𝒐 34350.17 -0.481 -0.499
𝒇𝒐 42750.79 0.000 0.029
1,2𝒇𝒐 51277.08 0.492 0.468
𝒇𝟐 60029.55 0.745 0.750
2,0𝒇𝒐 85489.02 1.128 1.105
2,6𝒇𝒐 110822.82 1.242 1.241
3,4 𝒇𝒐 145223.26 1.337 1.331
Tabla 7. Relacion entre 𝝎 − 𝝋𝒆𝒙𝒑 − 𝝋𝒕𝒆𝒐 .
Fuente: (Lab.Fis-200, 2019)

4. Comparar el valor experimental de 𝝎𝟎con el valor teórico dado por la

ecuación (8).
 De la ecuación (1) se obtiene la frecuencia teórica:
𝟏 𝟏
𝝎𝒐 = = = 𝟒𝟐𝟐𝟖𝟒, 𝟕𝟓𝟑[𝑹𝒂𝒅/𝒔]
√𝑳𝑪 √𝟔𝟔. 𝟗×𝟏𝟎−𝟑 · 𝟖. 𝟑𝟔×𝟏𝟎−𝟗

𝝎𝒐−𝒕𝒆𝒐 = 𝟒𝟐𝟐𝟖𝟒, 𝟕𝟓[𝑹𝒂𝒅/𝒔]

El valor experimental de 𝝎𝒐 se lo calculó en el punto 1 de CÁLCULO Y RESULTADOS:

𝝎𝒐−𝒆𝒙𝒑 = 𝟒𝟐𝟕𝟓𝟎, 𝟕𝟗[𝑹𝒂𝒅/𝒔]

 Luego se obtiene la diferencia porcentual entre estos valores:

𝝎𝒐−𝒕𝒆𝒐 − 𝝎𝒐−𝒆𝒙𝒑
𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎%
𝝎𝒐−𝒕𝒆𝒐

𝟒𝟐𝟕𝟓𝟎. 𝟕𝟗 − 𝟒𝟐𝟐𝟖𝟒. 𝟕𝟓
𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎% = 𝟖𝟗. 𝟗𝟓[%]
𝟒𝟐𝟐𝟖𝟒. 𝟕𝟓

𝑫𝒊𝒇[%] = 𝟖𝟗. 𝟗𝟓[%]

AUTOR: Univ. Saire Choque Abraham Página 82

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

5. Comparar el valor de Q calculado con la ecuación (10) con el calculado

con la ecuación (9).
 De la ecuación (13) se obtiene el factor de calidad teórico “𝑸𝒕𝒆𝒐 ”:

𝟏 𝟏 𝟔𝟔. 𝟗𝒙𝟏𝟎−𝟑
𝑸𝒕𝒆𝒐 = = √ = 𝟏. 𝟐𝟖𝟓𝟔𝟔𝟔
𝑹𝑻 (𝟐𝟏𝟕𝟎 + 𝟑𝟎. 𝟑) 𝟖. 𝟑𝟔𝒙𝟏𝟎−𝟗

𝑸𝒕𝒆𝒐 = 𝟏. 𝟐𝟗

 El valor experimental de 𝑸𝒕𝒆𝒐 se lo calcula con la ecuación (9) del Marco Teórico:
𝝎𝒐 𝟒𝟐𝟕𝟓𝟎. 𝟕𝟗
𝑸𝒆𝒙𝒑 = = = 𝟏. 𝟑𝟖𝟕𝟕𝟐
𝝎𝟐 − 𝝎𝟏 𝟔𝟎𝟎𝟐𝟗. 𝟓𝟓 − 𝟐𝟗𝟐𝟐𝟑. 𝟎𝟗

𝑸𝒆𝒙𝒑 = 𝟏. 𝟑𝟖

 Luego se obtiene la diferencia porcentual entre estos valores:

𝑸𝒕𝒆𝒐 − 𝑸𝒆𝒙𝒑
𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎%
𝑸𝒕𝒆𝒐
𝟏. 𝟑𝟖 − 𝟏. 𝟐𝟗
𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎% = 𝟔. 𝟗𝟕𝟔𝟕𝟒𝟐[%]
𝟏. 𝟑𝟖

𝑫𝒊𝒇[%] = 𝟔. 𝟗𝟖[%]

Esta diferencia porcentual resultó menor al 10[%] por tanto se concluye que los datos
tomados para el cálculo de la frecuencia angular de 1 y 2 fueron exactos.

6. Comparar P(𝝎𝟏 ) y P(𝝎𝟐 ) con la mitad de P(𝝎𝟎 ) ,calculando esas

potencias con los correspondientes valores de 𝑰𝒎−𝒆𝒙𝒑 la resistencia (tomar
en cuenta 𝑹𝑳 ).
Primero obtenemos los valores de P(𝝎𝟏 ) y P(𝝎𝟐 ) con la ecuación de la potencia:
𝟏
P (𝝎𝟏 )=12 𝑰𝒎−𝒆𝒙𝒑 𝟐 𝑹𝑻 = 𝟐 . (𝟎. 𝟎𝟎𝟎𝟗𝟓𝟒)𝟐 ∙ (𝟐𝟐𝟎𝟎. 𝟑) = 𝟏. 𝟎𝟎𝟏𝟐𝟔𝟒𝒙𝟏𝟎−𝟑 [𝑾]

P (𝝎𝟏 )= 𝟏. 𝟎𝟎𝒙𝟏𝟎−𝟑 )[𝑾]

AUTOR: Univ. Saire Choque Abraham Página 83

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

𝟏
P (𝝎𝟐 )=12 𝑰𝒎−𝒆𝒙𝒑 𝟐 𝑹𝑻 = 𝟐 . (𝟎. 𝟎𝟎𝟎𝟗𝟔𝟒)𝟐 ∙ (𝟐𝟐𝟎𝟎. 𝟑) = 𝟏. 𝟎𝟐𝟐𝟑𝟔𝒙𝟏𝟎−𝟑 [𝑾]

P (𝝎𝟐 ) = 𝟏. 𝟎𝟐𝒙𝟏𝟎−𝟑 [𝑾]

𝟏 𝟏
P (𝝎𝟎 )=𝟐 (𝑰𝒎−𝒆𝒙𝒑 𝟐 𝑹𝑻 ) = 𝟒 . (𝟎. 𝟎𝟎𝟏𝟑𝟔)𝟐 ∙ (𝟐𝟐𝟎𝟎. 𝟑) = 𝟏. 𝟎𝟏𝟕𝟒𝟏𝒙𝟏𝟎−𝟑 [𝑾]

P (𝝎𝟎 ) = 𝟏. 𝟎𝟐𝒙𝟏𝟎−𝟑 [𝑾]

 Comparando cada relación se tiene:

Entre “P (𝝎𝟏 )” y “P (𝝎𝟎 )”:

𝑷(𝝎𝟏 ) − 𝑷(𝝎𝟎 ) 𝟏. 𝟎𝟎𝒙𝟏𝟎−𝟑 − 𝟏. 𝟎𝟐𝒙𝟏𝟎−𝟑

𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎% = ∗ 𝟏𝟎𝟎% = 𝟏. 𝟗𝟔𝟎𝟕𝟖𝟒𝒙𝟏𝟎−𝟑 [%]
𝑷(𝝎𝟎 ) 𝟏. 𝟎𝟐𝒙𝟏𝟎−𝟑

𝑫𝒊𝒇[%] = 𝟏. 𝟗𝟔𝟎𝟕𝟖𝟒𝒙𝟏𝟎−𝟑 [%]

Entre “P (𝝎𝟐 )” y “P (𝝎𝟎 )”:

𝑷(𝝎𝟐 ) − 𝑷(𝝎𝟎 ) 𝟏. 𝟎𝟐𝒙𝟏𝟎−𝟑 − 𝟏. 𝟎𝟐𝒙𝟏𝟎−𝟑

𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎% = ∗ 𝟏𝟎𝟎% = 𝟎. 𝟎𝟎[%]
𝑷(𝝎𝟎 ) 𝟏. 𝟎𝟐𝒙𝟏𝟎−𝟑

𝑫𝒊𝒇[%] = 𝟎. 𝟎𝟎[%]

 Luego se obtiene la diferencia porcentual entre estos valores

𝑸𝒕𝒆𝒐 − 𝑸𝒆𝒙𝒑
𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎%
𝑸𝒕𝒆𝒐
𝟏. 𝟒𝟏 − 𝟏. 𝟐𝟏
𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎% = 𝟏𝟔. 𝟓𝟐𝟖𝟗𝟐𝟓𝟔𝟐[%]
𝟏. 𝟐𝟏

𝑫𝒊𝒇[%] = 𝟏𝟔. 𝟓[%]

AUTOR: Univ. Saire Choque Abraham Página 84

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

7. Comparar los valores experimentales de 𝝋( 𝝎𝟏) y 𝝋 (𝝎𝟐) con los valores

teóricos dado por las ecuaciones (12.a) y (12.b), respectivamente.
Los valores teóricos se ven la tabla 7:
𝒇 𝝎[ 𝑹𝒂𝒅/𝒔] 𝝋𝒆𝒙𝒑 [𝑹𝒂𝒅] 𝝋𝒕𝒆𝒐 [𝑹𝒂𝒅]
𝒇𝟏 29223.09 -0.760 -0.778
𝒇𝟐 60029.55 0.745 0.750
Tabla 3. Filas 1,4 y 8 de la Tabla 7.
Fuente: (Lab.Fis-200, 2019)
Convertimos estas unidades a [°] para poder compararlos con las ecuaciones (12.a)
y (12.b):
𝟑𝟔𝟎[°]
𝝋(𝝎𝟏 )=−0,778 [Rad]∗ =−44.576[°]
𝟐𝝅[𝑹𝒂𝒅]

𝝋(𝝎𝟏 )𝒆𝒙𝒑=−44.60 [°]

𝟑𝟔𝟎[°]
𝝋(𝝎𝟐 )=0,750[Rad]∗ = 44.9718 [°]
𝟐𝝅[𝑹𝒂𝒅]

𝝋(𝝎𝟐 )𝒆𝒙𝒑= 42.97 [°]

Los valores teóricos son P(𝝎𝟏 )𝒕𝒆𝒐 = −𝟒𝟓. 𝟎[°] y P(𝝎𝟐 )𝒕𝒆𝒐 = −𝟒𝟓. 𝟎[°]

Comparando cada relación se:

Entre “P(𝝎𝟏 )𝒆𝒙𝒑” y “P(𝝎𝟏 )𝒕𝒆𝒐 ”:

𝑷(𝝎𝟏 )𝒆𝒙𝒑 − 𝑷(𝝎𝟏 )𝒕𝒆𝒐 −𝟒𝟒. 𝟔𝟎 − (−𝟒𝟓. 𝟎)

𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎% = ∗ 𝟏𝟎𝟎% = −𝟎. 𝟖𝟖𝟖𝟖𝟖𝟖[%]
)
𝑷(𝝎𝟏 𝒕𝒆𝒐 −𝟒𝟓. 𝟎

𝑫𝒊𝒇[%] = −𝟎. 𝟖𝟗[%]

Entre “P(𝝎𝟐 )𝒆𝒙𝒑” y “P(𝝎𝟐 )𝒕𝒆𝒐 ”:

AUTOR: Univ. Saire Choque Abraham Página 85

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

𝑷(𝝎𝟐 )𝒆𝒙𝒑 − 𝑷(𝝎𝟐 )𝒕𝒆𝒐 𝟒𝟐. 𝟗𝟕 − 𝟒𝟓. 𝟎

𝑫𝒊𝒇[%] = ∗ 𝟏𝟎𝟎% = ∗ 𝟏𝟎𝟎% = −𝟒. 𝟓𝟏𝟏𝟏𝟏𝟏𝟏[%]
𝑷(𝝎𝟐 )𝒕𝒆𝒐 𝟒𝟓. 𝟎

8. graficos 𝑫𝒊𝒇[%] = −𝟒. 𝟓𝟏[%]

Gráfico 1. Relación entre: 𝝎 − 𝑰𝒎−𝒆𝒙𝒑 − 𝑰𝒎−𝒕𝒆𝒐 .

Fuente: (SAIRE, LAB-2019)

 Este gráfico refleja el comportamiento de la frecuencia de resonancia 0 que se ubica

en el pico de la curva tal como muestra la Figura 3 del Marco Teórico. Se obtuvo
una curva similar a esta por tanto se logró comprobar el comportamiento de la
conexión RLC serie.

AUTOR: Univ. Saire Choque Abraham Página 86

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Gráfico 2. Relación entre 𝝎 − 𝒁𝒆𝒙𝒑 − 𝒁𝒕𝒆𝒐

Fuente: (SAIRE, LAB-2019)

 Tanto los puntos experimentales como los teóricos se aproximan tal como se puede
observar en el Gráfico 2, los puntos rojos son las y las cruce verdes son las .

Gráfico 3.Relación entre: 𝝎 − 𝝋𝒆𝒙𝒑 − 𝝋𝒕𝒆𝒐 .

Fuente: (SAIRE, LAB-2019)

 Al aplicar la ecuación (17) en el cálculo de , para los ángulos de fase menores a la

frecuencia de resonancia se les cambió el signo para mantener una buena analogía
entre los datos experimentales y teóricos, tal como se observa en el Gráfico 3.

AUTOR: Univ. Saire Choque Abraham Página 87

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

XI. CONCLUSIONES.
De acuerdo a la experimentación de este laboratorio se deducen las siguientes
aseveraciones:

 Se pudo observar que el voltaje en régimen permanente de corriente alterna

asciende en su valor, cuando se realizan medidas de frecuencia inferiores al valor
de la frecuencia de resonancia, pero mientras aumenta el valor de las medidas a la
frecuencia de resonancia, dicho voltaje disminuye.

 Se pudo trabajar con el circuito en corriente alterna y se pudo hallar el valor de la

frecuencia de resonancia y los puntos de media potencia.

 De la gráfica o curva 𝑰𝒎−𝒕𝒆𝒐 vs. 𝝎 donde también se ven los puntos de 𝑰𝒎−𝒆𝒙𝒑, se
deduce que 𝑰𝒎−𝒕𝒆𝒐 tiene el punto máximo y también contiene a los puntos de media
potencia. La diferencia entre los valores experimentales con los teóricos se debe a
una curva de agudeza de 𝑰𝒎−𝒕𝒆𝒐 con respecto a 𝑰𝒎−𝒆𝒙𝒑.

 La curva 𝒁𝒕𝒆𝒐 vs. 𝝎, de la misma manera que la anterior, pero de forma contraria
(cóncava), 𝒁𝒕𝒆𝒐 tiene los puntos mínimos con respecto a 𝒁𝒆𝒙𝒑 , nótese una diferencia
porcentual del 52,85%.

 Del análisis de la curva 𝝋𝒕𝒆𝒐 vs. 𝝎, se pudo observar que el ángulo de desfase va de
un valor negativo a un valor positivo, pasando por un valor nulo donde el circuito
esta en resonancia. Además los valores de 𝝋𝒆𝒙𝒑 van disminuyendo hasta la
resonancia para luego ir en aumento a su estado inicial.

 Al hacer la comparación de los valores experimentales y teóricos de la frecuencia

en resonancia, se observo que no difieren, prácticamente son iguales;

𝝎𝒐 𝒆𝒙𝒑 = 𝟒𝟐, 𝟑𝟓[𝑲 𝒓𝒂𝒅/𝒔] ≈ 𝝎𝒐 𝒕𝒆𝒐 = 𝟒𝟐, 𝟑𝟒𝟖[𝑲 𝒓𝒂𝒅/𝒔]

 De la misma manera para valores de factor de calidad se hizo la comparación del

valor experimental con el teórico, habiendo una diferencia porcentual mínima del
22,48%.

𝑸𝒆𝒙𝒑 = 𝟏, 𝟎𝟎 ≅ 𝑸𝒕𝒆𝒐 = 𝟏, 𝟐𝟗

 Se vio que el valor del factor de calidad es igual y próximo a 1 eso quiere decir que
la máxima energía almacenada es casi igual a energía disipada por ciclo.

OBSERVACIONES
Dentro de las observaciones realizadas en esta práctica de laboratorio, tenemos que: Se deben
tomar datos puntuales de las distintas variables a emplearse, debemos realizar las lecturas en
la pantalla del osciloscopio lo mas exacto posible, de esta manera obtener datos lo bastante
confiables.

AUTOR: Univ. Saire Choque Abraham Página 88

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

XII. BIBLIOGRAFÍA.
 Choque Copa, H. E. (2018). Laboratorio de Física 200. Resonancia, 19.

 Gálvez, J. L. (31 de Diciembre de 2008). Detalles de una Onda Senoidal:

Wikipedia la Enciclopedia Libre. Obtenido de Wikipedia la Enciclopedia
Libre: https://es.wikipedia.org/wiki/Archivo:OndaSenoidal.svg

 Gómez Tejedor, J. A., & Olmos Sanchis, J. J. (1 de Noviembre de 2008).

Cuestiones y problemas de electromagnetismo y semiconductores. Obtenido
de Wikipedia la Enciclopedia Libre:
https://es.wikipedia.org/wiki/Resonancia_el%C3%A9ctrica

 Serway, R. A., & Jewett, Jr., J. W. (2008). Resonancia en un circuito RLC serie.
En R. A. Serway, & J. J. Jewett, Física para ciencias e ingeniería con Física
Moderna (Vol. 2, págs. 937-938). México, D.F.: Cengage Learning.

 Soria R., M. R. (2018). Física Experimental. La Paz, Bolivia.

AUTOR: Univ. Saire Choque Abraham Página 89

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

XIII. ANEXOS
CUESTIONARIO.
1. ¿Cuál es el comportamiento de la conexión RLC a frecuencias menores que la
frecuencia de resonancia, al a frecuencia de resonancia y a frecuencias mayores que la
frecuencia de resonancia?

Para el análisis de este comportamiento, se lo hace desde 2 puntos de vista: La

variación del voltaje y del ángulo de fase.

A frecuencias menores se observa que el voltaje aumenta mientras se aumenta el valor

de la fracción de la frecuencia de resonancia y el ángulo de fase disminuye; al estar en
frecuencia de resonancia, el voltaje disminuye mínimamente y los 2 canales de señal
de disparo se encuentran en fase, es decir, el ángulo de fase es 0°; y en medidas
superiores a la frecuencia de resonancia, se visualiza que el voltaje disminuye
significativamente a medida que se aumenta el valor de la frecuencia, contrariamente,
el ángulo de fase disminuye.

2 .Si se aumentaran el valor de R, ¿cómo cambiarían 𝝎𝟎 , 𝑸 y la forma de la curva

𝑰𝒎 𝒗𝒔. 𝝎?

Para ello, consideremos,

𝑹 = 𝟐, 𝟔𝟎×𝟏𝟎𝟑 [Ω] , 𝑳 = 𝟔𝟖×𝟏𝟎−𝟑 [𝑯] 𝒚 𝑪 = 𝟖, 𝟐×𝟏𝟎−𝟗 [𝑭]

𝟏 𝑳
𝑸𝒕𝒆𝒐 = √
𝑹 𝑪

𝟏 𝟔𝟖×𝟏𝟎−𝟑
𝑸𝒕𝒆𝒐 = ∗ √ → 𝑸𝒕𝒆𝒐 = 𝟏, 𝟏𝟎𝟕
𝟐, 𝟔𝟎×𝟏𝟎𝟑 𝟖, 𝟐×𝟏𝟎−𝟗

* Entonces el valor de 𝑸 disminuye a medida que aumenta la R.

Para analizar el valor de 𝝎𝒐 , por la ecuación (8),

𝟏
𝝎𝒐 = 𝒐 𝒕𝒂𝒎𝒃𝒊𝒆𝒏 𝝎𝒐 = 𝟐𝝅𝒇𝒐
√𝑳𝑪

* Se observa que 𝝎𝒐 no está en función de R, por lo tanto no se ve afectado por la resistencia.

Para el análisis de la curva 𝑰𝒎 vs 𝝎

Si por la ecuación (6)

𝑽𝒎
𝑰𝒎 =
𝟏 𝟐
√𝑹𝟐 + (𝝎𝑳 − )
𝝎𝑪

AUTOR: Univ. Saire Choque Abraham Página 90

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

* 𝑰𝒎 se ve afectado ligeramente por el aumento de la resistencia R. Por lo tanto si la curva es,

Tabla 2
𝒇 𝝎[𝑲 𝒓𝒂𝒅 𝑰𝒎−𝒕𝒆𝒐 [𝒎𝑨]
/𝒔]
0,3𝒇𝒐 12,69 0,26
0,5𝒇𝒐 21,17 0,81
0,7𝒇𝒐 29,66 1,89
0,9𝒇𝒐 38,08 3,18
𝒇𝒐 42,35 3,40
1,1𝒇𝒐 46,56 3,20
1,3𝒇𝒐 55,04 2,30
1,6𝒇𝒐 67,73 1,36
2,0𝒇𝒐 84,70 0,77
2,6𝒇𝒐 110,08 0,42
3,4𝒇𝒐 144,01 0,23

La tabla 2, se representa en la siguiente gráfica:

Im-teo vs 𝟂
4

3.5

3
Im-teo [mA]

2.5

1.5

0.5

0
0 20 40 60 80 100 120 140 160
𝟂 [K rad/s]

* Varía significativamente en cuanto al rango de unidades y ligeramente a la forma

que adquiere

3. Demostrar que la ecuación (10) es equivalente a la (9).

AUTOR: Univ. Saire Choque Abraham Página 91

 LABORATORIO DE FIS-200
20 de mayo de 2019
RESONANCIA

Analizamos las unidades,

Si las igualamos las ecuaciones (10) y (9)

𝝎𝒐 𝟏
=
𝝎𝟐 − 𝝎𝟏 𝝎𝟎 𝑹 𝑪

Por análisis de unidades,

𝟏
𝒔 𝟏
𝟏 𝟏 = 𝟏 𝑽∗𝒔 𝑪
− ∗
𝒔 𝒔 𝒔 𝑪 𝑽

𝒄𝒕𝒆 = 𝒄𝒕𝒆

* ambas son equivalentes entre si.

4. Deducir literalmente la ecuación (13) a partir de la ecuación (12).

Se puede verificar la ecuación (13) porque en esos puntos, los cuales corresponden a
las tres frecuencias angulares en los cuales la amplitud se reduce en 0.707 veces, de la
misma forma la potencia se reduce a la mitad.

5. Describir alguna aplicación de los circuitos resonantes.

La aplicación de los circuitos resonantes se ve en las emisoras de radio utilizadas en

sistemas de comunicaciones.

Una señal de radio de una frecuencia determinada genera una corriente de la misma
frecuencia en el circuito receptor, pero la amplitud de corriente es máxima si la
frecuencia de la señal es la misma que la frecuencia a la que el circuito receptor está
sintonizado, este efecto se llama resonancia.

Tambien en el campo d de la mediciana que es la resonancia nuclear que dan los

aparatos donde

AUTOR: Univ. Saire Choque Abraham Página 92
