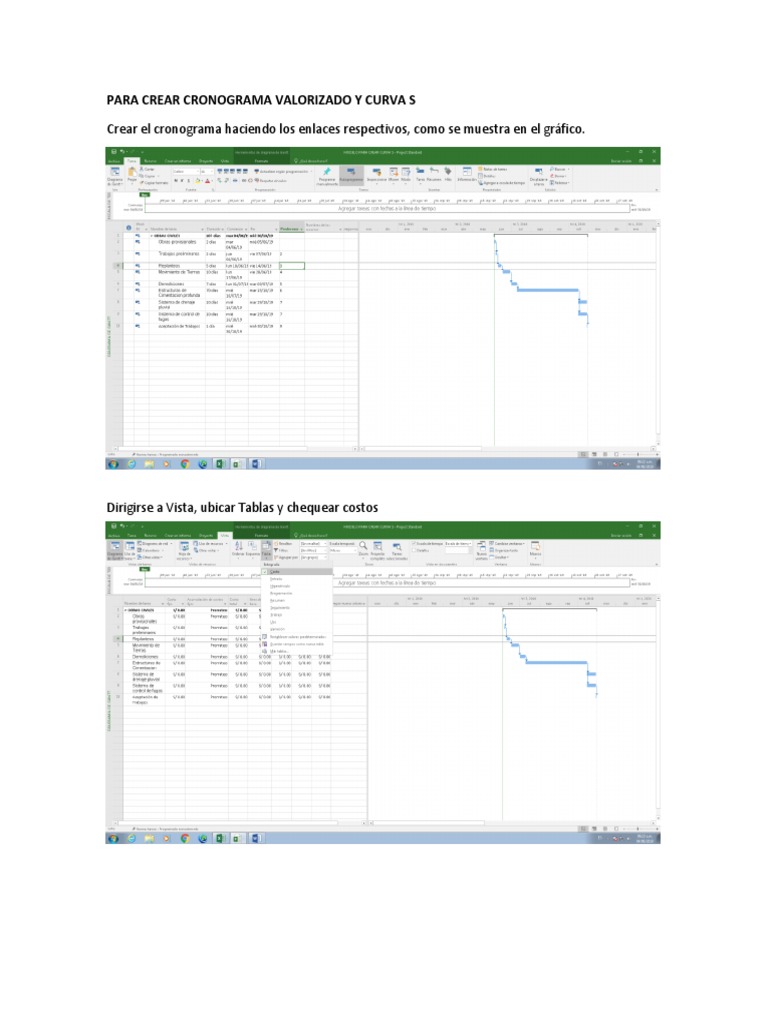

PARA CREAR CRONOGRAMA VALORIZADO Y CURVA S

Crear el cronograma haciendo los enlaces respectivos, como se muestra en el gráfico.

Dirigirse a Vista, ubicar Tablas y chequear costos

En la columna de costo fijo, para cada partida colocar las cantidades del presupuesto.

Se tiene que crear una Línea base para generar el costo previsto. Nos dirigimos a Proyecto –
Establecer Línea base
Damos en aceptar, ya hemos creado la línea base para el cronograma.

Observar que en la columna Línea base ya se asignó los valores.

Volvemos a la vista diagrama de Gantt, para ello en vista chequeamos en Entrada y nos dirigimos a
la pestaña Tarea y luego Diagrama de Gantt.

Ahora hay que actualizar el proyecto hasta un dia después de la fecha final, esto se realiza con la
finalidad de que se distribuya los costos asignados en el tiempo que dure el proyecto.

Nos dirigimos a la vista Proyecto – Actualizar Proyecto y en el siguiente cuadro buscamos la fecha
termino más un día y damos en aceptar.

Ahora nos vamos a la pestaña Recurso buscamos la vista uso de tareas. Ubicarse en cualquier fila
de la columna Detalles y seleccionamos costo real (deseleccionar los otros) y obtendremos lo
siguiente distribución de costo en el tiempo
Si nos indican que las valorizaciones serán mensuales, entonces se copiaran en una hoja Excel

Los valores distribuidos en la tabla del Project. Previo el cuadro ha tenido que adecuarse a que la
vista se vea como mes.

En la tabla Excel quedaría de la siguiente forma

Se realiza el valor acumulado y se grafica la curva S.

CPTP Costo presupuestado de Trabajo Programado

CPTP CPTP CPTP CPTP CPTP

Junio Juio Agosto Setiembre Octubre
OBRAS CIVILES S/ 14,200.00 S/ 23,771.43 S/ 30,057.14 S/ 36,057.14 S/ 66,200.00

Obras
S/ 1,200.00 S/ 1,200.00 S/ 1,200.00 S/ 1,200.00 S/ 1,200.00
provisionales

Trabajos
S/ 3,500.00 S/ 3,500.00 S/ 3,500.00 S/ 3,500.00 S/ 3,500.00
preliminares

Replanteos S/ 1,500.00 S/ 1,500.00 S/ 1,500.00 S/ 1,500.00 S/ 1,500.00

Movimiento de
S/ 8,000.00 S/ 8,000.00 S/ 8,000.00 S/ 8,000.00 S/ 8,000.00
Tierras

Demoliciones S/ 0.00 S/ 5,000.00 S/ 5,000.00 S/ 5,000.00 S/ 5,000.00

Estructuras de
Cimentacion S/ 0.00 S/ 4,571.43 S/ 10,857.14 S/ 16,857.14 S/ 20,000.00
profunda

Sistema de
S/ 0.00 S/ 0.00 S/ 0.00 S/ 0.00 S/ 12,000.00
drenaje pluvial

Sistema de
S/ 0.00 S/ 0.00 S/ 0.00 S/ 0.00 S/ 15,000.00
control de fugas

S/ 0.00 S/ 0.00 S/ 0.00 S/ 0.00

%Avance 21.45% 35.91% 45.40% 54.47% 100.00%

Programado
120.00%

100.00% 100.00%

80.00%
% Avamce

60.00%
54.47%

40.00% 45.40%
35.91%
20.00% 21.45%

0.00%
Junio Juio Agosto Setiembre Octubre
Meses Programados
Otra manera de desarrollar el cronograma valorizado es que aparezca en vista - tabla – costo
insertamos la columna CPTP, luego actualizamos el proyecto (fecha de corte) dependiendo de las
fechas que nos indique, si no solicitan fecha de corte mensual entonces se actualizar el proyecto
de mes en mes y esto valores del CPTP (mensuales) Se copiaran al Excel

MES 1 MES 2 MES 3

Nombre de tarea Costo fijo CPTP CPTP CPTP
OBRAS PRELIMINARES S/0.00 S/17,023.61 S/4,177.87 S/1,755.08
Obras provisionales,
abastecimiento de agua S/8,000.00
/energia para obras civiles S/8,000.00 S/0.00 S/0.00
Transporte de equipos,
herramientas y materiales
S/6,000.00
para ejecución de obras
civiles S/6,000.00 S/0.00 S/0.00
Trazo, niveles y replanteo
S/1,169.41 S/1,169.41 S/0.00 S/0.00
preliminar
Replanteo durante el
S/6,393.79 S/1,854.20 S/3,836.27 S/703.32
proceso
Pruebas de Calidad:
Prueba compactación suelos
S/341.60
(Proctor Modificado y de
control de compactación) S/0.00 S/341.60 S/0.00
Prueba de calidad al
concreto (Prueba a la S/551.76
compresión) S/0.00 S/0.00 S/551.76
Prueba de Estanqueidad S/500.00 S/0.00 S/0.00 S/500.00
SISTMEA DE CANALETAS
S/0.00
PLUVIALES S/0.00 S/22,792.53 S/6,375.71
Excavación para sistema
S/1,066.59
de drenaje pluvial S/0.00 S/1,066.59 S/0.00
Concreto f'c=100 kg/cm2
S/1,019.91
e=2" Solado S/0.00 S/1,019.91 S/0.00
Concreto f'c=310 kg/cm2
S/6,950.54
con Cemento Tipo V S/0.00 S/6,950.54 S/0.00
Encofrado y Desencofrado
S/8,399.15
de Madera (caravista) S/0.00 S/8,399.15 S/0.00
Acero fy=4200 kg/cm2 S/1,302.26 S/0.00 S/1,302.26 S/0.00
Suministro de Tuberia
HDPE, rejilla de bronce 6" y
accesorios se considera solo
S/108.80
1m de salida ( TP indicará la
Arqueta donde se conectara
el Drenaje ) S/0.00 S/108.80 S/0.00
Suministro y colocacion de
S/3,214.52
Polylock HDPE Tipo C3x1
S/0.00 S/3,214.52 S/0.00
Acabado semipulido en
S/3,589.30
Canaleta Pluvial S/0.00 S/0.00 S/3,589.30
Junta de Contracción con
sellador poliuretano
S/136.62
elastomerico para juntas
resistentes a hidrocarburos S/0.00 S/0.00 S/136.62
Junta de dilatación sellador
de poliuretano autonivelante
elastomerico para juntas S/2,210.04
resistentes a hidrocarburos
incluye material de respaldo
S/0.00 S/0.00 S/2,210.04
Excavación para losa de
acceso a escalera S/12.46
(1.00x1.00x0.20 m3) S/0.00 S/12.46 S/0.00
Concreto f'c=100 kg/cm2
S/25.60
e=2" Solado S/0.00 S/25.60 S/0.00
Concreto f'c=310 kg/cm2
S/91.64
con Cemento Tipo V S/0.00 S/0.00 S/91.64
Encofrado y Desencofrado
S/47.66
de Madera S/0.00 S/35.75 S/11.91
Acero fy=4200 kg/cm2 S/32.59 S/0.00 S/32.59 S/0.00
Eliminación de material
S/960.56
excedente S/0.00 S/624.36 S/336.20
SISTEMA DE DETECCION DE
S/0.00
FUGAS S/17,572.27 S/20,979.13 S/16,024.86
Excavación para sistema
S/5,955.21
de control de fugas S/5,955.21 S/0.00 S/0.00
Refine, Nivelación y
S/1,134.96
compactación S/1,134.96 S/0.00 S/0.00
Relleno con arena lavada
S/4,316.90
de río compactado c/pisón S/0.00 S/4,316.90 S/0.00
Relleno compactado c/
compactadora material de S/4,039.49
préstamo S/2,019.75 S/2,019.74 S/0.00
Mezcla asfaltica e=5 cm S/7,600.18 S/0.00 S/7,600.18 S/0.00
Suministro e instalación de
geomembrana HDP S/4,666.92
e=1.50mm S/4,666.92 S/0.00 S/0.00
Suministro e instalación de
S/3,128.74
geotextil 500 gr/m2 S/3,128.74 S/0.00 S/0.00
Relleno con material
granular de diámetros de 1/4" S/843.66
a 2" S/0.00 S/843.66 S/0.00
Suministro e instalación
tubería HDPE 2" con S/666.69
perforaciones S/666.69 S/0.00 S/0.00
Anclajes para
geomembrana Pletina de
S/4,137.50
1/8"x2" con pernos de
anclaje 1/2x 3 3/4" Fixser S/0.00 S/4,137.50 S/0.00
Excavación para Buzón S/463.36 S/0.00 S/463.36 S/0.00
Concreto f'c=100 kg/cm2
S/216.32
e=2" Solado S/0.00 S/216.32 S/0.00
Concreto f'c=310 kg/cm2
S/2,031.78
con Cemento Tipo V S/0.00 S/0.00 S/2,031.78
Encofrado y Desencofrado
S/512.39
de Madera (caravista) S/0.00 S/0.00 S/512.39
Acero fy=4200 kg/cm2 S/1,569.85 S/0.00 S/1,381.47 S/188.38
Suministro y colocacion de
S/1,239.68
Polylock HDPE Tipo C3x1
S/0.00 S/0.00 S/1,239.68
Acabado semipulido en
S/838.88
Buzón S/0.00 S/0.00 S/838.88
Tapa metalica para Buzón S/5,500.00 S/0.00 S/0.00 S/5,500.00
Eliminacion de material
S/5,713.75
excedente S/0.00 S/0.00 S/5,713.75
S/106,701.06 S/34,595.88 S/47,949.53 S/24,155.65
S/34,595.88 S/82,545.41 S/106,701.06
% Total Acum. 32.42% 77.36% 100.00%
