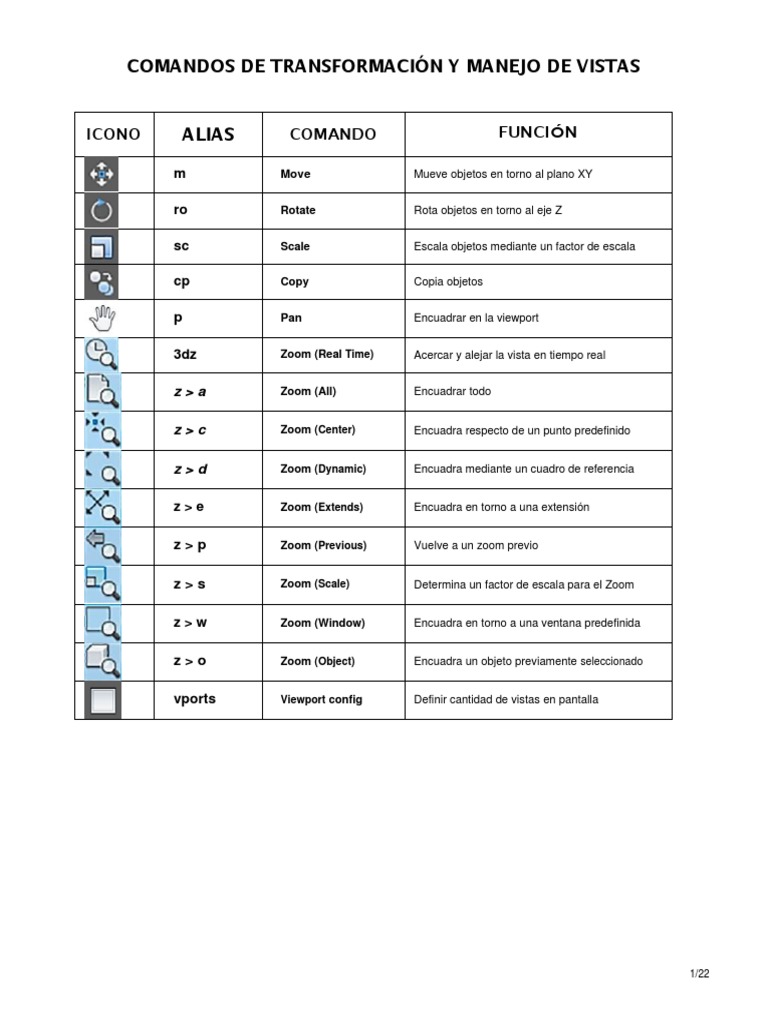

COMANDOS DE TRANSFORMACIÓN Y MANEJO DE VISTAS

ICONO ALIAS COMANDO FUNCIÓN

m Move Mueve objetos en torno al plano XY

ro Rotate Rota objetos en torno al eje Z

sc Scale Escala objetos mediante un factor de escala

cp Copy Copia objetos

p Pan Encuadrar en la viewport

3dz Zoom (Real Time) Acercar y alejar la vista en tiempo real

z>a Zoom (All) Encuadrar todo

z>c Zoom (Center) Encuadra respecto de un punto predefinido

z>d Zoom (Dynamic) Encuadra mediante un cuadro de referencia

z>e Zoom (Extends) Encuadra en torno a una extensión

z>p Zoom (Previous) Vuelve a un zoom previo

z>s Zoom (Scale) Determina un factor de escala para el Zoom

z>w Zoom (Window) Encuadra en torno a una ventana predefinida

z>o Zoom (Object) Encuadra un objeto previamente seleccionado

vports Viewport config Definir cantidad de vistas en pantalla

1/22
 COMANDOS DE DIBUJO 2D

ICONO ALIAS COMANDO FUNCIÓN

l Line Dibujar líneas 2D

l>u Line (Undo) Deshacer la última línea dibujada

l>c Line (Close) Cerrar 3 o más líneas no colineales

pl Polyline Dibujar líneas 2D unificadas

pl > a Polyline (Arc) Cambia al dibujo de arco

pl > h Polyline (Halfwidth) Establece grosor desde la mitad de la línea

pl > l Polyline (Length) Establece largo de la línea

pl > u Polyline (Undo) Deshacer la última línea dibujada

pl > w Polyline (width) Establece grosor en toda la línea

3dpo 3D Polyline Dibujar líneas 2D unificadas en el espacio 3D

3dpo > u 3D Polyline (Undo) Deshacer la última línea dibujada

3dpo > c 3D Polyline (Close) Cerrar 3 o más lineas no colineales

editp
Edit Polyline Edita los parámetros de la Polilínea
pedit

rec Rectangle Dibuja un rectángulo 2D

rec > c Rectangle (Chamfer) Define chaflán en esquinas

rec > e Rectangle (Elevation) Establece altura en Z

rec > f Rectangle (Fillet) Define redondeo en esquinas

Rectangle
rec > t Establece altura mediante planos 2D
(Thickness)

rec > w Rectangle (Width) Establece grosor de línea

2/22
rec > a Rectangle (Area) Determina rectángulo según área

Rectangle
rec > d Determina rectángulosegún lados
(Dimensions)

rec > r Rectangle (Rotation) Rota rectángulo según ángulo

c Circle Dibuja círculo 2D a partir del radio

c > clic > d Circle (Diameter) Dibuja círculo 2D a partir del diámetro

c > 3p Circle (3 Points) Dibuja círculos a partir de 3 puntos

c > 2p Circle (2 Points) Dibuja círculos a partir de 2 puntos

Circle (2 Tangents,
c>t Dibuja círculos mediante Tangentes y radio
Radius)
c > 3p
(OSNAP Tangent Circle (3 Tangents) Establece diámetro en lugar de radio
debe estar activo)

a Arc (3 points) Dibuja arcos mediante 3 puntos

Arc (Center, Start,

arc > c a > c Dibuja arcos mediante centro, inicio y fin
End)
arc > c > clic > clic
Arc (Center, Start,
> a a > c > clic > Dibuja arcos mediante centro, inicio y ángulo
angle)
clic > a
arc > c > clic > clic
Arc (Center, Start, Dibuja arcos mediante centro, inicio y longitud
> l a > c > clic >
Length) de cuerda
clic > l
Sólo accesible
mediante el icono Arc (Start, Center,
Dibuja arcos mediante inicio, centro y fin
End)
Sólo accesible
mediante el icono Arc (Start, Center, Dibuja arcos mediante inicio, centro y longitud
Length) de cuerda
Sólo accesible
Arc (Start, Center,
mediante el icono Dibuja arcos mediante inicio, fin y ángulo
Angle)
Sólo accesible
mediante el icono Arc (Start, Center,
Dibuja arcos mediante inicio, fin y dirección
Direction)
Sólo accesible
Arc (Start, Center,
mediante el icono Dibuja arcos mediante inicio, fin y radio
Radius)

Sólo accesible
Arc (Continue) Dibuja arcos continuos
mediante el icono

Dibuja Elipses mediante dos puntos de uno de

el Ellipse
los ejes

Dibuja Elipses mediante el centro y sus dos

el > c Ellipse (Axis, End)
radios
3/22
el > a Ellipse (Elliptical Arc) Dibuja un arco elíptico

pol Polygon Dibuja polígonos desde 3 caras

pol > n° lados > e Polygon (Edge) Dibuja polígonos mediantelado

polygon > n° lados

> clic > i pol > n° Polygon (Inscribed) Determina Polígono inscrito
lados > clic > i

pol > n° lados > Polygon

Determina Polígono circunscrito
clic > c (Circumscribed)

spl > m > f Spline Crea una línea curva libre SPLINE

Spline (Vertex Crea una línea curva SPLINE con Controles de

spl > m > cv
Control) Vértices

Spline (Blend
ble Crea una Spline entre dos lineas o curvas
Curves)

spl > k Spline (Knots) Decide los tipos de puntos en la Spline

Spline (Convert to
spl > o Convierte objetos tipo Polyline en Spline
Spline)

editspline Edit Spline Edita los parámetros de la curva Spline

h Hatch Dibuja tramas en áreas cerradas

Hatch (Pick Internal

h>k Toma un punto del interior para aplicar hatch
Point)

Hatch (Select
h>s Selecciona objetos cerrados para aplicar hatch
Objects)

h>u Hatch (Undo) Deshace el último hatch aplicado

th>t Hatch (Settings) Muestra las opciones de hatch

gra Gradient Crea un área con degradado

Gradient (Pick
gra > k Toma un punto del interior para aplicar gradient
Internal Point)
gra > s Gradient (Select Selecciona objetos cerrados para aplicar
Objects) gradient

gra > u Gradient (Undo) Deshace el último gradient aplicado

gra > t Gradient (Settings) Muestra las opciones de gradient

Crea una región o polyline a partir de un área

bo Boundary
cerrada
4/22
 Crea un Hatch a partir de una imagen o trama
sup Super Hatch
propia

he Hatch Edit Edita un hatch

po Point Dibuja punto

reg Region Crea una región 2D rendereable

helix Helix Crea una curva en espiral 2D/3D

do Donut Crea una dona 2D

wi Wipeout Crea un área 2D con relleno (enmascarada)

revc Revision Cloud Crea una nube para revisión o para destacar

Revision Cloud
revc > r Crea una nube para revisión rectangular
(Rectangular)

Revision Cloud
revc > p Crea una nube para revisión de forma poligonal
(Polygonal)

Revision Cloud
revc > f Crea una nube para revisión de forma libre
(Freehand)

Revision Cloud (Arc Define radios mínimo y máximo de arcos de

revc > a
Length) Cloud

Revision Cloud
revc > o Convierte objetos en Revision Cloud
(Object)

Revision Cloud
revc > s Cambia el estilo de la Revision Cloud
(Style)

Revision Cloud
revc > m Modifica una Revision Cloud
(Modify)

div Divide Divide una línea en n distancias iguales

t Text Escribe texto

Multiline Text Escribe texto dinámico

mt

st Text Style Crea y edita estilos de texto

table Table Inserta tabla

tables Table Style Crea y edita estilos de tabla

5/22
 COMANDOS DE MODIFICACIÓN DE FORMAS 2D

ICONO ALIAS COMANDO FUNCIÓN

tr Trim Recortar una línea o curva

extend ex Extend Extender una línea o curva

era Erase Borrar objetos

expl Explode Explotar objetos

cha Chamfer Achaflanar esquinas

fil Fillet Redondear esquinas

mi Mirror Crear copia reflejada

str Stretch Estrechar una forma

ar Array Copiar en filas y/o columnas

Copiar en filas y/o columnas de forma

ar Array (Rectangular)
rectangular

arrayp Array (Polar) Copiar objetos de forma polar

ar > (elegir) > pa Array (Path) Copiar objetos en relación a un recorrido

arraye Array Edit Edita Array

off Offset Crear una copia desfasada o semejante

j Join Unificar líneas

br Break Rompe una línea

br > elegir > f Break (at Point) Rompe una línea mediante 2 puntos

len Lengthen Modifica el largo de las líneas

al Align Alinea un objeto en relación con otro

chs Change space Mueve objetos entre Model Space y Layout

6/22
 nc Copy Nested Objects copia objetos desde bloques o referencias

Delete Duplicate
ov Borra objetos duplicadoso superpuestos
Objects

COMANDOS DE EDICIÓN DE PROPIEDADES

ICONO ALIAS COMANDO FUNCIÓM

setb Set to Bylayer Cambia objetos seleccionados a “by layer”

pr Properties Muestra el editor de propiedades de objetos

ma Match Properties Cambia propiedades entre objetos

cet Transparency Define tipo de transparencia

Transparency (By
cet > bylayer Define tipo de transparencia en modo By Layer
Layer)

Transparency (By
cet > byblock Define tipo de transparencia en modo By Block
Block)

cet > 0 Transparency (Value) Define valor de transparencia

Muestra lista de propiedades del objeto

list li List
seleccionado

rename ren Rename* Renombra bloques y otros elementos

COMANDOS DE EDICIÓN DE BLOQUES, GRUPOS Y REFERENCIAS

7/22
ICONO ALIAS COMANDO FUNCIÓN

g Group Agrupa objetos

g>n Group (Name) Añade nombre al grupo

g>d Group (Description) Añade descripción al grupo

classicg Group Manager Accede a la creación de grupos clásica

Group Bounding Box Define tipo de visualización de grupos

groupd
(OFF) (apagado)

Group Bounding Box Define tipo de visualización de grupos

groupd > 1
(ON) (encendido)

groupd > 2 Group Bounding Box Define tipo de visualización de grupos (Box)

groupe Group Edit Edita grupos

Group Edit (Add

groupe > a Edita grupos (añade objetos)
Objects)

Group Edit (Remove

groupe > r Edita grupos (remueve objetos)
Objects)

groupe > ren Group Edit (Rename) Edita grupos (renombragrupo)

Group Selection
pick > 0 Selecciona o no grupo (OFF, apagado)
On/Off

Group Selection
pick > 1 Selecciona o no grupo (grupo)
On/Off

Group Selection
pick > 2 Selecciona o no grupo (hatch asociativo)
On/Off

Group Selection
pick > 3 Selecciona o no grupo (ambos)
On/Off

ung Ungroup Desagrupa todo

b Block (Create) Crea bloques

ins Block (Insert) Inserta bloques

be Block (Edit) Edita bloques

xr External References* Inserta referencias externas

8/22
 COMANDOS DE EDICIÓN DE LAYER

ICONO ALIAS COMANDO FUNCIÓN

Layer Properties
la Editor de layers y sus propiedades
Manager

layon Layer (ON) Enciende layer deobjetos seleccionados

layoff Layer (OFF) Apaga layer de objetos seleccionados

Esconde todos los layers excepto objetos

layi Layer (Isolate)
seleccionados

layu Layer (Unisolate) Enciende todos los layers escondidos

layf Layer (Freeze) Congela layers de objetos seleccionados

layt Layer (All Thaw) Descongela layers de objetos seleccionados

layl Layer (Lock) Bloquea layer de objetos seleccionados

layulk Layer (Unlock) Desbloquea layer de objetos seleccionados

layc Layer (Current) Cambia objetos seleccionados al layer activo

laym Layer (Make Current) Deja el layer activo de objeto seleccionado

Cambia layer en base a objetos de

laymch Layer (Match)
origen/destino

layw Layer (Walk) Muestra layers y objetos asociados a estos

laydel Layer (Delete) Borra layer aun con objetos dentro de este

9/22
 COMANDOS DE ACOTADO Y MEDICIÓN

ICONO ALIAS COMANDO FUNCIÓN

qu Quick calculator Muestra calculadora

mea Measure Medir diversas distancias

di Measure (Distance) Medir distancia

ma Measure (Angle) Medir ángulos

mr Measure (Radius) Medir radios

mar Measure (Area) Medir áreas

mv Measure (Volume) Medir volúmenes

dim Dimension Permite acotar elementos

diml Dimension (Linear) Acotar elementos rectos y perpendiculares

dim g Dimension (Aligned) Acota elementos rectos y se alinea a estos

dim a Dimension (Angular) Acota ángulos

Dimension (Arc
dimarc Acota longitudes de arco
Length)

dimr Dimension (Radius) Acota radio

dimd Dimension (Diameter) Acota diámetro

dimo Dimension Ordinate Acota mediante puntos de cooedenadas

dimj Dimension Jogged Acota radios mediante quiebres

dimb Dimension (Baseline) Acota mediante líneade base

dimc Dimension (Continous) Acota de forma continua

dimbr Dimension (Break) Realiza quiebre en cotas superpuestas

Dimension (Adjust
dimsp Ajusta el espacio entre cotas
Space)

10/22
 dimedit dimed Dimension (Edit) Edita aspectos de una cota

dimedh Dimension (Home) Rota texto de cota a posición por defecto

dimedn Dimension (New) Reasigna nueva medida a cota

dimedr Dimension (Rotate) Rota el texto de la cota

dimedo Dimension (Oblique) Edita ángulo de líneas de cota

dimt Dimension (Text Edit) Edita parámetros del texto de la cota

Dimension (Left
dimtl Coloca texto de cota en la izquierda
Justify)

Dimension (Right
dimtr Coloca texto de cota en la derecha
Justify)

Dimension (Center
dimtc Coloca texto de cota en el centro
Justify)

dimth Dimension (Home) Vuelve texto de cota a posición por defecto

dimta Dimension (Angle) Rota texto de cota

dimsd Dimension (Style) Crea y modifica los estilos de cota

COMANDOS DE ORDENAMIENTO DE DIBUJO

ICONO ALIAS COMANDO FUNCIÓN

dr Draw Order Ordenar elementos del dibujo

Draw Order (Bring to

drf Enviar objeto al frente
Front)

Draw Order (Send to

drb Enviar objeto hacia el fondo
Back)

Draw Order (Bring

dra Colocar objetos encima
Above Objects)

Draw Order (Send

dru Colocar objetos debajo
Under Objects)

textt Annotations to Front Ordenar anotaciones

textt > t Bring Text to Front Enviar texto al frente

11/22
 Bring dimensions to
texttd Envía dimensiones al frente
Front

texttl Bring Leaders to Front Envía cotas Leader al frente

Bring All Annotations

textta Envía todas las anotaciones al frente
to Front

hatcht Send Hatches to Back Envía Hatchs hacia el fondo

COMANDOS DE GESTIÓN DE ESPACIOS DE TRABAJO

ICONO ALIAS COMANDO FUNCIÓN

mod Model Space Ir al espacio modelo (desde Layout)

Model Space (en

ms Ir al espacio modelo de la viewport
layout)

Paper Space (en

ps Ir al espacio papel desde la viewport
model y Layout)

Line Type Scale (en Cambia escala de líneas de todo el espacio

llts
model) model

Paper Space Line Type Cambia escala de líneas de todo el espacio

pslts
Scale papel (layout)

redraw red Redraw Redibuja los objetos en la viewport

regen re Regen Regenera todo el dibujo

layo Layout Crea y edita parámetros de Layout

layo > c Layout (Copy) Copia un layout

layo > d Layout (Delete) Borra un layout

layo > n Layout (New) Crea un nuevo layout

layo > t Layout (Template) Elige un tema para el layout

12/22
Layo r Layout (Rename) Cambia el nombre de un layout

Layo sa Layout (Save) Guarda el tema de un layout

Layout
Layo s Deja un layout como activo
(Set Current)

vpo Viewports Crea vistas en layout o model

-vpo Viewports (options) Muestra opciones de Viewport

-vpo on Viewports (ON) Activa la Viewport (layout)

-vpo off Viewports (OFF) Apaga la Viewport (layout)

Encaja la Viewport en el formato de papel

-vpof Viewports (Fit)
(layout)

-vpos Viewports (Shadeplot) Selecciona estilo visual a imprimir (layout)

-vpol Viewports (Lock) Bloquea o desbloquea la Viewport (layout)

Convierte una forma cerrada en Viewport

-vpoo Viewports (Object)
(layout)

Dibuja una Viewport de forma poligonal

-vpop Viewports (Polygonal)
(layout)

Vuelve la vista a una anterior predefinida

Viewports (Restore)
-vpor (layout)

Resetea las propiedades de Viewport layer

Viewports (Layer)
-vpo > la (layout)

Viewports (2, 3, 4) Divide la Viewport en 2, 3 o 4 vistas (layout)

-vpo > 2, 3 o 4

plot plo Plot (plotear) Imprime el dibujo en cualquier modo

13/22
 COMANDOS DE GESTIÓN DE ARCHIVOS DWG

ICONO ALIAS COMANDO FUNCIÓN

Evalúa la integridad del archivo y corrige
au Audit
algunos errores
Despliega estadísticas del dibujo, modos y
sta Status
extensiones

dwg Drawing Properties Despliega propiedades generales del archivo

recover Recovery Escanea y repara errores del archivo DWG

Muestra lista de archivos que necesitan ser

draw Drawing Recovery
reparados

recoverall Recovery With XRefs Repara archivos y sus referencias externas

Controla las coordenadas, formatos de

units Units
ángulos y precisión

pu Purge Limpia archivos de elementos innecesarios

Plot Preview (en Muestra la vista previa del dibujo antes de ser
pre
layout) ploteado

op Options Muestra las opciones del programa

14/22
