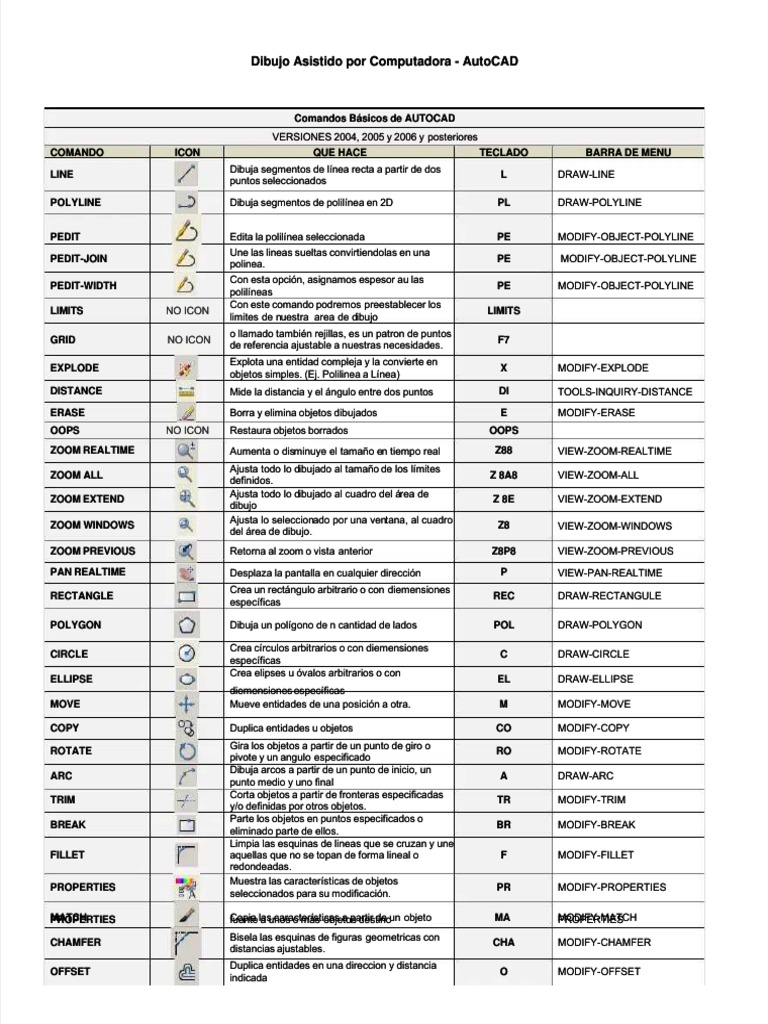

Dibujo Asistido por Computadora - AutoCAD

Comandos Básicos de AUTOCAD

VERSIONES 2004, 2005 y 2006 y posteriores
COMANDO ICON QUE HACE TECLADO BARRA DE MENU
Dibuja segmentos de línea recta a partir de dos
LINE L  DRAW-LINE
puntos seleccionados

POLYLINE Dibuja segmentos de polilínea en 2D PL  DRAW-POLYLINE

PEDIT Edita la polilínea seleccionada PE  MODIFY-OBJECT-POLYLINE

Une las lineas sueltas convirtiendolas en una
PEDIT-JOIN PE  MODIFY-OBJECT-POLYLINE
polinea.
Con esta opción, asignamos espesor au las
PEDIT-WIDTH PE  MODIFY-OBJECT-POLYLINE
polilíneas
Con este comando podremos preestablecer los
LIMITS ICON
NO ICON  LIMITS
limites de nuestra
nuestra area de d
dibujo
ibujo
o llamado también rejillas, es un patron de puntos
GRID ICON
NO ICON F7
de referencia ajustable a nuestras necesidades.
Explota una entidad compleja y la convierte en
EXPLODE X  MODIFY-EXPLODE
objetos simples. (Ej. Polilinea a Línea)
DISTANCE Mide la distancia y el ángulo entre dos puntos DI  TOOLS-INQUIRY-DISTANCE

ERASE Borra y elimina objetos dibujados E  MODIFY-ERASE

OOPS NO ICON Restaura objetos borrados OOPS
ZOOM REALTIME  Aumenta o disminuye
disminuye el tamaño en
en tiempo real Z88  VIEW-ZOOM-REALTIME
 Ajusta todo lo dibujado
dibujado al tamaño de los límites
ZOOM ALL Z 8A8  VIEW-ZOOM-ALL
definidos.
 Ajusta todo lo dibujado
dibujado al cuadro del área
área de
ZOOM EXTEND Z 8E  VIEW-ZOOM-EXTEND
dibujo
 Ajusta lo seleccionado
seleccionado por una ventana,
ventana, al cuadro
ZOOM WINDOWS Z8  VIEW-ZOOM-WINDOWS
del área de dibujo.
ZOOM PREVIOUS Retorna al zoom o vista anterior  Z8P8  VIEW-ZOOM-PREVIOUS

PAN REALTIME Desplaza la pantalla en cualquier dirección P  VIEW-PAN-REALTIME

Crea un rectángulo arbitrario o con diemensiones
RECTANGLE REC  DRAW-RECTANGULE
específicas

POLYGON Dibuja un polígono de n cantidad de lados POL  DRAW-POLYGON

Crea círculos arbitrarios o con diemensiones

CIRCLE C  DRAW-CIRCLE
específicas
Crea elipses u óvalos arbitrarios o con
ELLIPSE EL  DRAW-ELLIPSE
diemensiones específicas
MOVE Mueve entidades de una posición a otra. M  MODIFY-MOVE

COPY Duplica entidades u objetos CO  MODIFY-COPY

Gira los objetos a partir de un punto de giro o
ROTATE RO  MODIFY-ROTATE
pivote y un angulo especificado
Dibuja arcos a partir de un punto de inicio, un
ARC A  DRAW-ARC
punto medio y uno final
Corta objetos a partir de fronteras especificadas
TRIM TR  MODIFY-TRIM
y/o definidas por otros objetos.
Parte los objetos en puntos especificados o
BREAK BR  MODIFY-BREAK
eliminado parte de ellos.
Limpia las esquinas de lineas que se cruzan y une
FILLET aquellas que no se topan de forma lineal o F  MODIFY-FILLET
redondeadas.
Muestra las características de objetos
PROPERTIES PR  MODIFY-PROPERTIES
seleccionados para su modificación.

MATCH
PROPERTIES Copia las
fuente características
a unos a partir
o más objetos de un objeto
destino MA MODIFY-MATCH
PROPERTIES
Bisela las esquinas de figuras geometricas con
CHAMFER CHA  MODIFY-CHAMFER
distancias ajustables.
Duplica entidades en una direccion y distancia
OFFSET O  MODIFY-OFFSET
indicada


Crea una copia del objeto en forma de reflejo de

MIRROR MI  MODIFY-MIRROR
espejo
Divide con puntos virtuales, una línea o polilínea
DIVIDE DIV  DRAW-POINT-DIVIDE
en cuantas partes iguales se requiera
 Agranda o reduce objetos
objetos manteniendo su
SCALE SC  MODIFY-SCALE
proporcíon.
Crea copias múltiples de objetos en forma radial o
ARRAY AR  MODIFY-ARRAY
rectangular
Extiende una línea, polilínea o arco a otro objeto
EXTEND EX  MODIFY-EXTEND
indicado
STRETCH Estira y deforma objetos S  MODIFY-STRETCH
Convierte un objeto en un símbolo para
WBLOCK W  DRAW-BLOCK-MAKE
almacenarlo en una librería

INSERT Inserta símbolos almacenados en una l ibrería I  INSERT-BLOCK

dentro de nuevos dibujos.
Son los comandos de presición utilizados para TOOLS-DRAFTING SETTINGS-
OSNAP OS
elaborar un dibujo a la perfección. OSNAP
Inserta tramas de materiales y líneas en
HATCH H  DRAW-HATCH
polígonos o polilíneas cerradas
Permite cambiar la forma, la escala y la dirección
EDIT HATCH HE  MODIFY-OBJECT-HATCH
de la trama (Hatch) utilizada
Traza círculos o anillos como una donut,
DONUTS DO  DRAW-DONUT
especificando un diametro interior y uno exterior.
Crea una polilinea cerrada a partir de una figura
BOUNDARY BO  DRAW-BOUNDARY
formada por lineas simples.

TEXT SINGLE Escribe una linea de texto simple T  DRAW-TEXT-SINGLE TEXT

Permite escribir varias linea en un cuadro

TEXT MULTILINE MT  DRAW-TEXT-MULTILINE
DRAW-TEXT-MULTILINE TEXT
de texto

DDEDIT Te permite editar un texto. DDEDIT  MODIFY-OBJECT-TEXT-EDIT

Calcula el área y el perímetro de objetos o de

AREA AREA  TOOLS-INQUIRY-AREA
áreas definidas

LIST Te da información acerca del objeto seleccionado. LI  TOOLS-INQUIRY-LIST

Elimina rastros e información de entidades que ya FILE-DRAWING UTILITIES-

PURGE PU
no usamos. PURGE

 Agrupa objetos en forma de bloques

bloques para facilitar
GROUP ICON
NO ICON G  TOOLS-GROUP
su manejo.

Tecla F1  Activa Help

Despliega la Ventana de Texto del Autocad. Es decir, toda la información que digitamos y que el programa nos solicita, se
Tecla F2
va almacenando en esta ventana.
Tecla F3  Activa o desactiva
desactiva los Comandos
Comandos OSNAP de Precisión
Precisión
Tecla F5 Recorre (cycle on) las opciones de vista cuando estamos dibujando en Isométrica
Enciende o apaga la visualización dinámica de las coordenadas. (Podemos verlas
verlas abajo y a la i zquierda en la Barra de
Tecla F6
Estado
Tecla F7 Enciende o apaga los Grids.
Tecla F8  Activa o desactiva
desactiva el comando ORTHO.
ORTHO.
Tecla F9 Forza el cursor a moverse según la configuración de los Grids.
Tecla F10 Enciende o apaga la visualización en pantalla de los angulos polares que aprecen al trazar una línea.
Ctrl+0 (cero) Limpia la pantalla y esconde las barras y menus para poder ver el dibujo completo.
Ctrl+C Copia al clipboard lo seleccionado
Ctrl+V Pega lo que tengamos en el Clipboard
