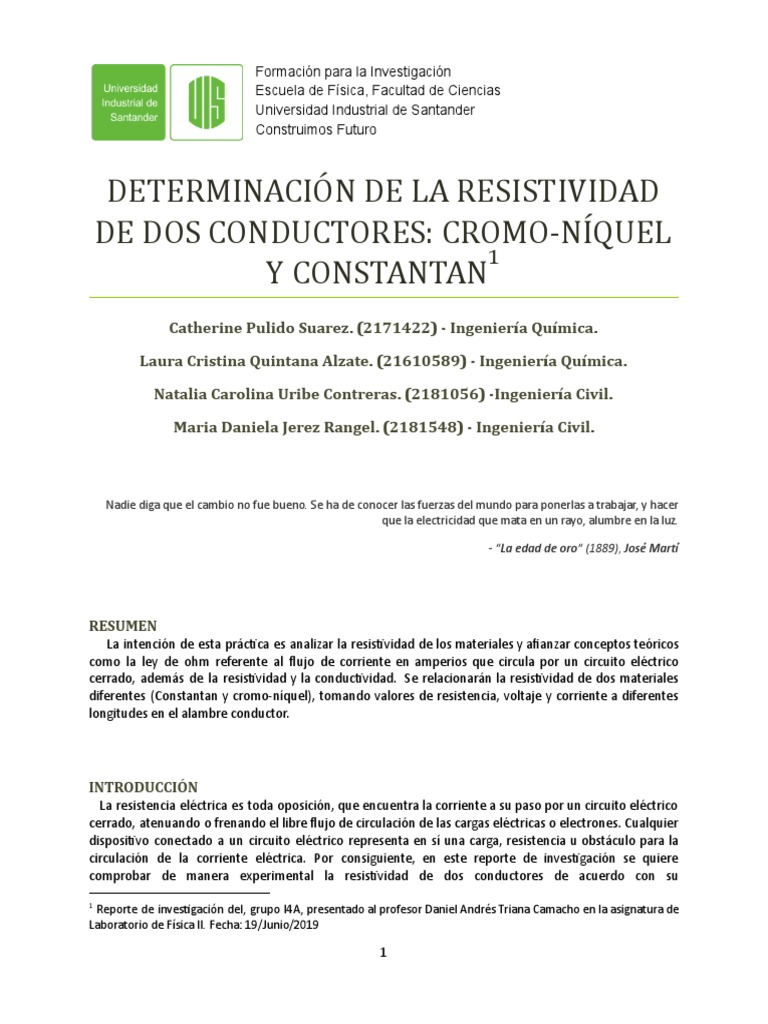

DETERMINACION DE LA RESISTIVIDAD
DE DOS CONDUCTORES: CROMO-NIQUEL
1
Y CONSTANTAN
Catherine Pulido Suarez. (2171422) - Ingeniería Química.
Laura Cristina Quintana Alzate. (21610589) - Ingeniería Química.
Natalia Carolina Uribe Contreras. (2181056) -Ingeniería Civil.
Maria Daniela Jerez Rangel. (2181548) - Ingeniería Civil.

Nadie diga que el cambio no fue bueno. Se ha de conocer las fuerzas del mundo para ponerlas a trabajar, y hacer
que la electricidad que mata en un rayo, alumbre en la luz.

- "La edad de oro" (1889), José Martí

RESUMEN
La intención de esta prác ca es analizar la resis vidad de los materiales y afianzar conceptos teóricos
como la ley de ohm referente al flujo de corriente en amperios que circula por un circuito eléctrico
cerrado, además de la resis vidad y la conduc vidad. Se relacionarán la resis vidad de dos materiales
diferentes (Constantan y cromo-níquel), tomando valores de resistencia, voltaje y corriente a diferentes
longitudes en el alambre conductor.

INTRODUCCIÓN
La resistencia eléctrica es toda oposición, que encuentra la corriente a su paso por un circuito eléctrico
cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones. Cualquier
disposi vo conectado a un circuito eléctrico representa en sí una carga, resistencia u obstáculo para la
circulación de la corriente eléctrica. Por consiguiente, en este reporte de inves gación se quiere
comprobar de manera experimental la resis vidad de dos conductores de acuerdo con su
1
Reporte de inves gación del, grupo I4A, presentado al profesor Daniel Andrés Triana Camacho en la asignatura de
Laboratorio de Física II. Fecha: 19/Junio/2019

1
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

comportamiento eléctrico. La prác ca se realizará con dos pos de materiales: Constantan y

cromo-níquel. Teniendo en cuenta que la resis vidad es la resistencia proporcional de un material
conductor según su longitud y anchura; en este laboratorio se variarán las longitudes, aumentando de
ellas gradualmente. Se u lizarán dos anchos diferentes para cada po de material, de este modo se
ra ficara la resis vidad de dos maneras dis ntas: directa e indirecta y posteriormente se realizará una
análisis concluyente, resultado de los datos obtenidos durante la experiencia. Como consecuencia se
espera el estudiante valíde experimentalmente la definición de resis vidad y afiance sus conocimientos
sobre el comportamiento eléctrico de los materiales.

OBJETIVO GENERAL
● Determinar experimentalmente la resis vidad de dos conductores: constantan y cromo-níquel

OBJETIVOS ESPECÍFICOS
● Determinar la resis vidad eléctrica de los materiales por medida directa de la resistencia
● Determinar la resis vidad eléctrica de los materiales por medida indirecta de la resistencia

MARCO TEÓRICO
La resis vidad es la resistencia eléctrica específica de un determinado material, esta resistencia depende
de la longitud del mismo (L), del área de su sección transversal (A) y del material con el que está
fabricado:
ρ
R = A L [Ω*m]

La resis vidad precisa el comportamiento de un material frente al paso de corriente eléctrica, es

inversamente proporcional a la conduc vidad eléctrica, así pues, un material con un valor alto de
resis vidad será mal conductor, mientras que un material con valor bajo indica que es un buen
conductor; por tanto La ley de ohm establece que la relación entre el voltaje y la corriente eléctrica en el
conductor es constante. Esta constante es la resistencia eléctrica entre dos puntos, la ley de Ohm puede
expresarse:

R= VI [Ω*m]

· Intensidad (I): es el flujo de carga (electrones) que fluyen a través del circuito, sus unidades son el
amperio (A). Un amperio es un coulomb por segundo (electrones / segundo).
· Voltaje (V): magnitud sica que representa la diferencia de potencial eléctrico entre dos puntos,
también se puede considerar como el trabajo que ejerce el campo eléctrico sobre una par cula cargada
para moverla entre dos posiciones, sus unidades son el vol o (V). El voltaje se mide con un vol metro.
· Resistencia (R): Es la razón de la diferencia de potencial aplicada a un conductor entre la corriente que
pasa por el mismo, sus unidades son el ohmio (Ω).

2
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

Cabe aclarar que aunque son mayoría los conductores que cumplen esta ley, existen unos que no la
siguen.

· Constantán: Es una aleación, generalmente formada por un 55% de cobre y un 45% de níquel. Se
caracteriza por tener una resistencia eléctrica constante en un amplio rango de temperaturas. Su
resis vidad es
4,9 × 10−7 (Ω*m)
· Cromo-Níquel: Aleación que varía en un amplio rango de proporciones, la resis vidad del alambre a
usarse en la prác ca es
1,1×10-6 (Ω*m)

METODOLOGÍA
● Fase 1: Con la ayuda del ohmímetro se mide la resistencia para una longitud de alambre
determinada y se registran los valores en las respec vas tablas, este procedimiento se repite
variando los diámetros y materiales de los alambres estudiados. Para finalizar se determina
experimentalmente la resis vidad de cada material por medio de la gráfica de los datos.

● Fase 2: Medición indirecta de la resistencia. En esta fase se ponen a variar las longitudes del
alambre para luego registrar el valor de la corriente y del voltaje; como en la primera fase, en
esta también se varía el diámetro y el material de los alambres estudiados; también se tomarán
las mismas distancias de longitud en cada material de estudio. Para terminar esta fase, se
determina experimentalmente la resis vidad de cada material tal cual como se hizo en la primera
fase, aplicando la Ley de Ohm.

3
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

TRATAMIENTO DE DATOS.

Tabla 1: Constantan , ⦰: 0.0004 [m] A: 125.66 × 10−9 [ m 2 ] ρteórico: 4.7 × 10−7 [Ω*m]

Medición DIRECTA de la resistencia:

L [m] L/A [ m−1 ] R directa [ ⋀ ] ρ experimental [ ⋀ *m]

0.1 759.744 × 103 1.2 1.507 × 10−6

0.2 1.591 × 106 1.4 879.645 × 10−9

0.3 2.387 × 106 1.8 753.982 × 10−9

0.4 3.183 × 106 2.0 628.318 × 10−9

0.5 3.978 × 106 2.7 678.584 × 10−9

0.6 4.774 × 106 3.0 628.318 × 10−9

0.7 5.570 × 106 3.4 610.366 × 10−9

0.8 6.366 × 106 4.2 659.734 × 10−9

0.9 7.161 × 106 4.4 614.355 × 10−9

4
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

0.98 7.798 × 106 4.6 589.850 × 10−9

Medición INDIRECTA de la resistencia:

V [v] I [A] R indirecta [ ⋀ ] ρ experimental [ ⋀ *m]

0.11 0.255 0.431 542.078 × 10−9

0.22 0.253 0.869 546.363 × 10−9

0.31 0.251 1.235 517.340 × 10−9

0.41 0.250 1.640 515.221 × 10−9

0.53 0.249 2.128 534.953 × 10−9

0.60 0.248 2.419 506.708 × 10−9

0.73 0.246 2.967 532.720 × 10−9

0.79 0.245 3.224 506.501 × 10−9

0.88 0.244 3.606 503.570 × 10−9

0.97 0.242 4.008 513.972 × 10−9

V R×A
R= I [Ω] ρ= L [Ω*m]

(0.431)(125.66×10−9 )
0.11
0.255 = 0.431 0.1 = 542.078 × 10−9

(0.869)(125.66×10−9 )
0.22
0.253 = 0.869 0.2 = 546.363 × 10−9

(1.235)(125.66×10−9 )
0.31
0.251 = 1.235 0.3 = 517.340 × 10−9

(1.640)(125.66×10−9 )
0.41
0.250 = 1.640 0.4 = 515.221 × 10−9

(2.128)(125.66×10−9 )
0.53
0.249 = 2.128 0.5 = 534.953 × 10−9

(2.4190)(125.66×10−9 )
0.60
0.248 = 2.419 0.6 = 506.708 × 10−9

5
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

(2.967)(125.66×10−9 )
0.73
0.246 = 2.967 0.7 = 532.720 × 10−9

(3.224)(125.66×10−9 )
0.79
0.245 = 3.224 0.8 = 506.501 × 10−9

(3.606)(125.66×10−9 )
0.88
0.244 = 3.606 0.9 = 503.570 × 10−9

(4.008)(125.66×10−9 )
0.97
0.242 = 4.008 0.98 = 513.972 × 10−9

Tabla 2: Constantan , ⦰: 0.00025 [m] A: 49.08 × 10−9 [ m 2 ] ρteórico: 4.7 × 10−7 [Ω*m]

Medición DIRECTA de la resistencia:

L [m] L/A [ m−1 ] R directa [ ⋀ ] ρ experimental [ ⋀ *m]

0.1 2.037 × 106 1.6 785.398 × 10−9

0.2 4.074 × 106 2.8 687.223 × 10−9

0.3 6.111 × 106 4.0 654.498 × 10−9

0.4 8.148 × 106 4.9 601.320 × 10−9

0.5 10.185 × 106 5.5 539.961 × 10−9

0.6 12.223 × 106 6.6 539.961 × 10−9

0.7 14.260 × 106 7.4 518.923 × 10−9

0.8 16.297 × 106 8.6 527.689 × 10−9

0.9 18.334 × 106 10 545.415 × 10−9

0.98 19.964 × 106 10.4 520.927 × 10−9

Medición INDIRECTA de la resistencia:

V [v] I [A] R indirecta [ ⋀ ] ρ experimental [ ⋀ *m]

0.29 0.251 1.155 567.145 × 10−9

6
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

0.60 0.248 2.419 593.799 × 10−9

0.87 0.244 3.565 583.415 × 10−9

1.06 0.241 4.398 539.757 × 10−9

1.30 0.237 5.485 538.511 × 10−9

1.43 0.236 6.059 495.727 × 10−9

1.65 0.233 7.081 496.592 × 10−9

1.94 0.229 8.471 519.811 × 10−9

2.09 0.227 9.207 502.166 × 10−9

2.22 0.224 9.910 496.419 × 10−9

V R×A
R= I [Ω] ρ= L [Ω*m]

(1.155)(125.66×10−9 )
0.29
0.251 = 1.155 0.1 = 567.145 × 10−9

(2.419)(125.66×10−9 )
0.60
0.248 = 2.419 0.2 = 593.799 × 10−9

(3.565)(125.66×10−9 )
0.87
0.244 = 3.565 0.3 = 583.415 × 10−9

(4.398)(125.66×10−9 )
1.06
0.241 = 4.398 0.4 = 539.757 × 10−9

(5.485)(125.66×10−9 )
1.30
0.237 = 5.485 0.5 = 538.511 × 10−9

(6.059)(125.66×10−9 )
1.43
0.236 = 6.059 0.6 = 495.727 × 10−9

(7.081)(125.66×10−9 )
1.65
0.233 = 7.081 0.7 = 496.592 × 10−9

(8.471)(125.66×10−9 )
1.94
0.229 = 8.471 0.8 = 519.811 × 10−9

(9.207)(125.66×10−9 )
2.09
0.227 = 9.207 0.9 = 502.166 × 10−9

(9.910)(125.66×10−9 )
2.22
0.224 = 9.910 0.98 = 496.419 × 10−9

7
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

Tabla 3: Cromo - Níquel , ⦰: 0.00035 [m] A: 96.211 × 10−9 [ m 2 ] ρteórico: 1.1 × 10−7 [Ω*m]

Medición DIRECTA de la resistencia:

L [m] L/A [ m−1 ] R directa [ ⋀ ] ρ experimental [ ⋀ *m]

0.1 1.039 × 106 1.1 1.058 × 10−6

0.2 2.079 × 106 2.2 1.058 × 10−6

0.3 3.118 × 106 3.3 1.058 × 10−6

0.4 4.158 × 106 4.7 1.130 × 10−6

0.5 5.197 × 106 5.7 1.097 × 10−6

0.6 6.236 × 106 7.0 1.122 × 10−6

0.7 7.276 × 106 8.5 1.168 × 10−6

0.8 8.315 × 106 9.3 1.118 × 10−6

0.9 9.354 × 106 10.4 1.112 × 10−6

0.98 10.186 × 106 11.3 1.109 × 10−6

Medición INDIRECTA de la resistencia:

V [v] I [A] R indirecta [ ⋀ ] ρ experimental [ ⋀ *m]

0.29 0.251 1.155 1.112 × 10−6

0.57 0.248 2.298 1.105 × 10−6

0.87 0.244 3.565 1.143 × 10−6

1.13 0.240 4.708 1.132 × 10−6

1.37 0.237 5.780 1.112 × 10−6

1.61 0.233 6.909 1.108 × 10−6

8
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

1.87 0.229 8.165 1.122 × 10−6

2.09 0.227 9.207 1.107 × 10−6

2.32 0.223 10.403 1.112 × 10−6

2.51 0.220 11.409 1.120 × 10−6

V R×A
R= I [Ω] ρ= L [Ω*m]

(1.155)(96.211×10−9 )
0.29
0.251 = 1.155 0.1 = 1.112 × 10−6

(2.298)(96.211×10−9 )
0.57
0.248 = 2.298 0.2 = 1.105 × 10−6

(3.565)(96.211×10−9 )
0.87
0.244 = 3.565 0.3 = 1.143 × 10−6

(4.708)(96.211×10−9 )
1.13
0.240 = 4.708 0.4 = 1.132 × 10−6

(5.780)(96.211×10−9 )
1.37
0.237 = 5.780 0.5 = 1.112 × 10−6

(6.909)(96.211×10−9 )
1.61
0.233 = 6.909 0.6 = 1.108 × 10−6

(8.165)(96.211×10−9 )
1.87
0.229 = 8.165 0.7 = 1.122 × 10−6

(9.207)(96.211×10−9 )
2.09
0.227 = 9.207 0.8 = 1.107 × 10−6

(10.403)(96.211×10−9 )
2.32
0.223 = 10.403 0.9 = 1.112 × 10−6

(11.409)(96.211×10−9 )
2.51
0.220 = 11.409 0.98 = 1.120 × 10−6

Tabla 3: Constantan de longitud constante; L= 1 [m]

Diámetro [mm] R. Directa [Λ]

5.1
0.35
5.2

9
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

4.5
0.40
4.6

2.6
0.50
2.7

1.3
0.70
1.4

0.6
1.0
0.7

ANÁLISIS DE RESULTADOS.

Fuente: Grupo de inves gación.

10
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

Fuente: Grupo de inves gación.

Fuente: Grupo de inves gación.

Al realizar las gráficas de la resistencia directa e indirecta, nos damos cuenta que la resistencia directa
siempre tendrá valores o cercanos a cero, mientras que la resistencia indirecta ene una tendencia a ser

11
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander
Construimos Futuro

una línea recta dando como resultado que la relación resistencia vs L/A son directamente proporcionales;
en la que más se evidencia esta relación es en la tabla #3 que es cromo-níquel.

CONCLUSIONES
La relación resistencia vs L/A es directamente proporcional cuando hablamos de resistencia
indirecta; pero al hablar de resistencia directa vs L/A los valores son cercanos a cero. A mayor
longitud del alambre la relación resistencia vs L/A será mayor; en ambos materiales se evidencia
lo mismo.

REFERENCIAS
1. Frases y pensamientos (2018) “Frases de electrcidad” Fecha de consulta: 10/Junio/2019 tomado
de: h p://www.frasesypensamientos.com.ar/frases-de-electricidad.html

ANEXOS

12
