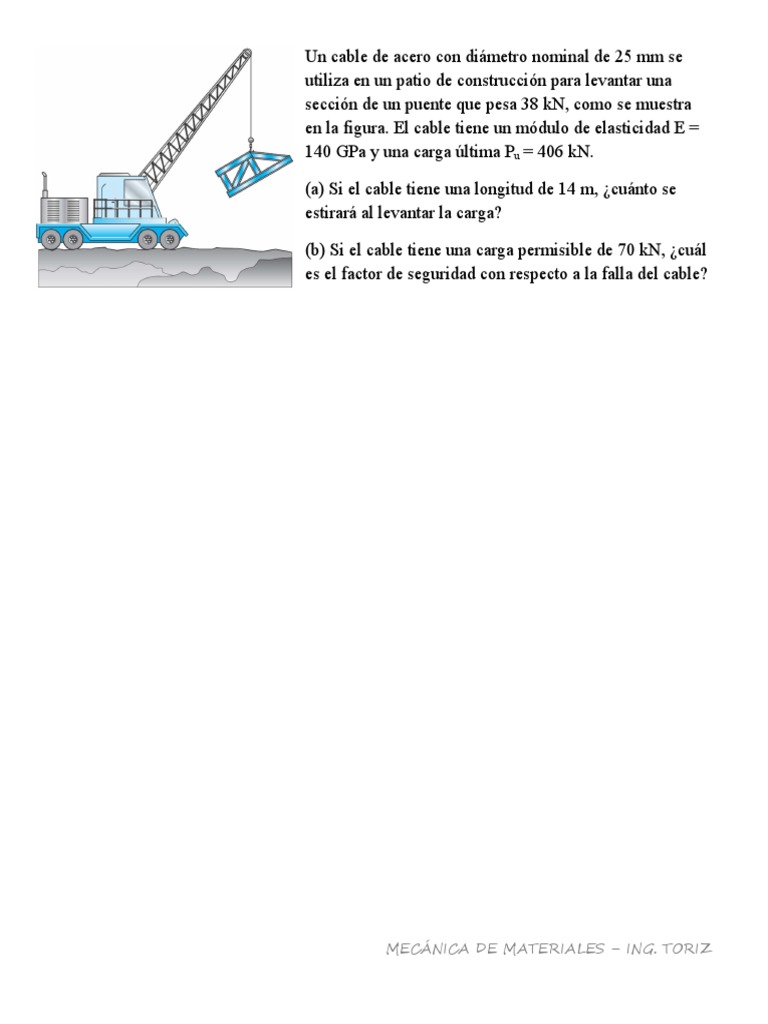

Un cable de acero con diámetro nominal de 25 mm se

utiliza en un patio de construcción para levantar una

sección de un puente que pesa 38 kN, como se muestra
en la figura. El cable tiene un módulo de elasticidad E =
140 GPa y una carga última Pu = 406 kN.

(a) Si el cable tiene una longitud de 14 m, ¿cuánto se

estirará al levantar la carga?

(b) Si el cable tiene una carga permisible de 70 kN, ¿cuál

es el factor de seguridad con respecto a la falla del cable?

MECÁNICA DE MATERIALES – ING. TORIZ

Un alambre de acero y uno de cobre tienen longitudes iguales y
soportan cargas iguales P (consulte la figura). Los módulos de
elasticidad para el acero y el cobre son Es = 30,000 ksi y Ec =
18,000 ksi, respectivamente.

(a) Si los alambres tienen diámetros iguales, ¿cuál es la razón entre

el alargamiento del alambre de cobre y el alargamiento del alambre
de acero?

(b) Si los alambres se estiran la misma cantidad, ¿cuál es la razón

entre el diámetro del alambre de cobre y el diámetro del alambre de
acero?

MECÁNICA DE MATERIALES – ING. TORIZ

 La armadura de tres barras ABC que se muestra en la figura
tiene un claro L = 3 m y está construida de tubos de acero
que tienen un área de la sección transversal A = 3900 mm2
y un módulo de elasticidad E = 200 GPa. Cargas idénticas
P actúan vertical y horizontalmente en el nodo C, como se
muestra.

(a) Si P = 650 kN, ¿cuál es el desplazamiento horizontal del

nodo B?

(b) ¿Cuál es el valor máximo permisible de la carga Pmáx

cuando el desplazamiento del nodo B está limitado a 1.5 mm?
