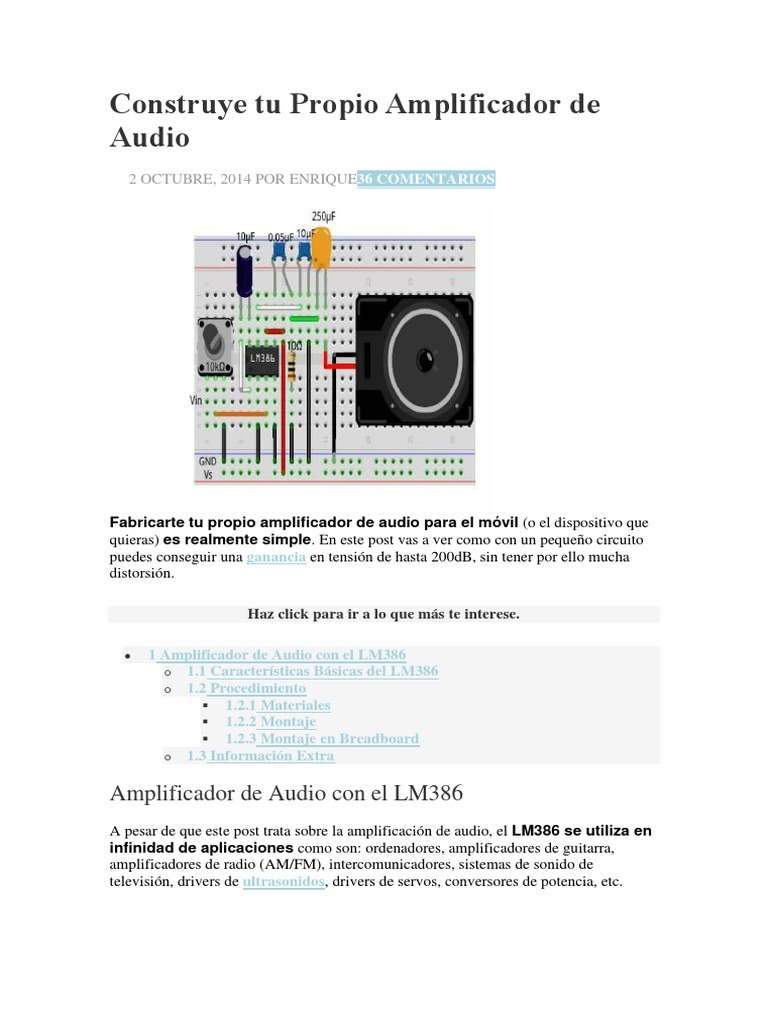

Construye tu Propio Amplificador de

Audio
2 OCTUBRE, 2014 POR ENRIQUE36 COMENTARIOS

Fabricarte tu propio amplificador de audio para el móvil (o el dispositivo que

quieras) es realmente simple. En este post vas a ver como con un pequeño circuito
puedes conseguir una ganancia en tensión de hasta 200dB, sin tener por ello mucha
distorsión.

Haz click para ir a lo que más te interese.

 1 Amplificador de Audio con el LM386

o 1.1 Características Básicas del LM386
o 1.2 Procedimiento
 1.2.1 Materiales
 1.2.2 Montaje
 1.2.3 Montaje en Breadboard
o 1.3 Información Extra

Amplificador de Audio con el LM386

A pesar de que este post trata sobre la amplificación de audio, el LM386 se utiliza en
infinidad de aplicaciones como son: ordenadores, amplificadores de guitarra,
amplificadores de radio (AM/FM), intercomunicadores, sistemas de sonido de
televisión, drivers de ultrasonidos, drivers de servos, conversores de potencia, etc.
El LM386 tiene tantas configuraciones posibles como utilidades. En este post te voy a
mostrar cómo sacarle el mayor partido posible en cuanto a amplificación, conectándolo
de modo que proporcione la máxima ganancia en tensión.

Una vez comprendas el funcionamiento del circuito, bastarán unos pequeños cambios
para adaptar este amplificador a cualquier otro proyecto.

Características Básicas del LM386

Existen varios tipos de LM386 en función de su empaquetado y modelo. En esta

ocasión me voy a centrar en el LM386M-1 (porque es uno de los más fáciles
de encontrar). No te preocupes si tu modelo es distinto porque todos tienen
características similares y basta con echarle un ojo al Datasheet correspondiente. Las
características de este dispositivo son:

 Empaquetado del IC pequeño.

 Pensado para trabajar con baterías.
 Funciona con unos pocos componentes extra.
 Bajo consumo (4mA en estado de reposo).
 Tiene un rango de voltajes amplio (4V-12V).
 Ganancia de voltaje desde 20 hasta 200dB.
 Potencia típica de salida de 325mW (alimentado con 6V para una resistencia de
8Ω).
 Poca distorsión a la salida (THD=0.2%).

No te preocupes si no has entendido alguno de los datos que acabas de leer. Para
realizar el amplificador de audio no es necesario que los comprendas todos. Poco a poco
te irás familiarizando con ellos (en cualquier caso, no dudes en preguntar lo que desees
al final del post).

Procedimiento

Como ya he comentado, existen muchas configuraciones distintas para el LM386 y en

este caso vas a implementar un circuito pensado para obtener la mayor ganancia posible
de este dispositivo. No hay mucha diferencia (circuitalmente hablando) con respecto a
las otras configuraciones básicas de este dispositivo (salvo con la amplificación de radio
AM) por lo que, si eres capaz de completar este proyecto, no deberías tener ningún
problema con los otros.

Materiales

 1 x LM386.
 1 x Resistencia de 10Ω.
 1 x Potenciómetro de 10kΩ.
 1 x Condensador (capacitor) de 0.05μF.
 2 x Condensador (capacitor) de 10μF.
 1 x Condensador (capacitor) de 250μF.
 1 x Altavoz.
Montaje

Normalmente te muestro los esquemas de los circuitos únicamente sobre una

breadboard, muy enfocados a conectarlos a tu placa Arduino o microcontrolador
favorito. En este caso se trata de un proyecto que (además de proporcionarte esa
posibilidad) puedes utilizar de manera independiente o incrustar en otro
circuito. Por esta razón es interesante que veas (y entiendas) el esquema eléctrico.

Para comprender este esquema debes tener en cuenta varias cosas:

 Los pines del LM386 están numerados (como los de cualquier otro integrado),
siendo el pin 1 el que se encuentra a la izquierda de la marca que puedes ver en la
cápsula del integrado (normalmente un semicírculo o un pequeño punto) y el
último pin (el 8 en este caso) es el de su derecha.
  Vs es la alimentación del amplificador (de entre 4V y 12V) y Vin es la señal que
quieres amplificar (la “canción”), es decir, es donde irá el polo positivo de tu
reproductor (el polo negativo debe ir a tierra).
 Los “+” que ves al lado del símbolo de algunos condensadores indican que se
trata de condensadores polarizados (puedes ver más en este post) y debes
conectarlos con el polo positivo en la dirección en la que se encuentra dicha
marca.

A priori no veo ningún otro elemento que pueda darte problemas a la hora de conectarlo
(el potenciómetro puedes conectarlo utilizando distintas configuraciones para modificar
como aumenta el volumen de tu amplificador de audio) pero si te surgen dudas solo
tienes que preguntarme.

Montaje en Breadboard

En caso de que el esquema anterior te haya resultado un poco lioso espero que esta
imagen sirva para que te quede un poco más claro cómo se realiza el montaje del
amplificador de audio.

Información Extra

 Este amplificador de audio está pensado para reproducir sonido mono aunque
es posible adaptarlo.
 Si vas a conectar este circuito a tu móvil, mp3, etc. sería buena idea que te
hicieses de un conector Jack de 3.5mm.
 Debes tener cuidado al seleccionar los componentes. Asegúrate de que soportan el
voltaje que les vas a aplicar y que pueden disipar esa potencia (al tratarse de un
circuito que trabaja con valores pequeños de potencia, en principio no deberías
tener problema con casi ningún elemento).
  Si no encuentras algún componente de valor exacto al del esquema, utiliza el
modelo comercial más próximo.
 La ganancia dependerá de la alimentación que le pongas al sistema (Vs) y de la
impedancia (resistencia) del altavoz.
 Si no te ves capaz de llevar a cabo este proyecto puedes adquirir un amplificador
de audio como este aquí.

Espero que te haya gustado este post y que te pongas manos a la obra. Como has
podido ver, construir un amplificador de audio básico no es nada complicado.

En mi opinión, aunque el amplificador de audio que he explicado aquí no es gran

cosa, este proyecto es realmente instructivo. Si lo único a lo que estás
acostumbrado es a unir módulos de Arduino, este circuito te puede ayudar a salir un
poco de ese tipo de proyectos y acercarte un poco más a la electrónica de verdad.

Como siempre, me despido recordándote que puedes suscribirte al blog para estar al
tanto de todos los artículos y, si te ha gustado, comparte esta entrada en tus redes
sociales.
