Producto: MOTOR GRADER
Modelo: 16M MOTOR GRADER B9H
Configuración: 16M Motor Grader B9H00001-UP (MACHINE) POWERED BY
C13 Engine

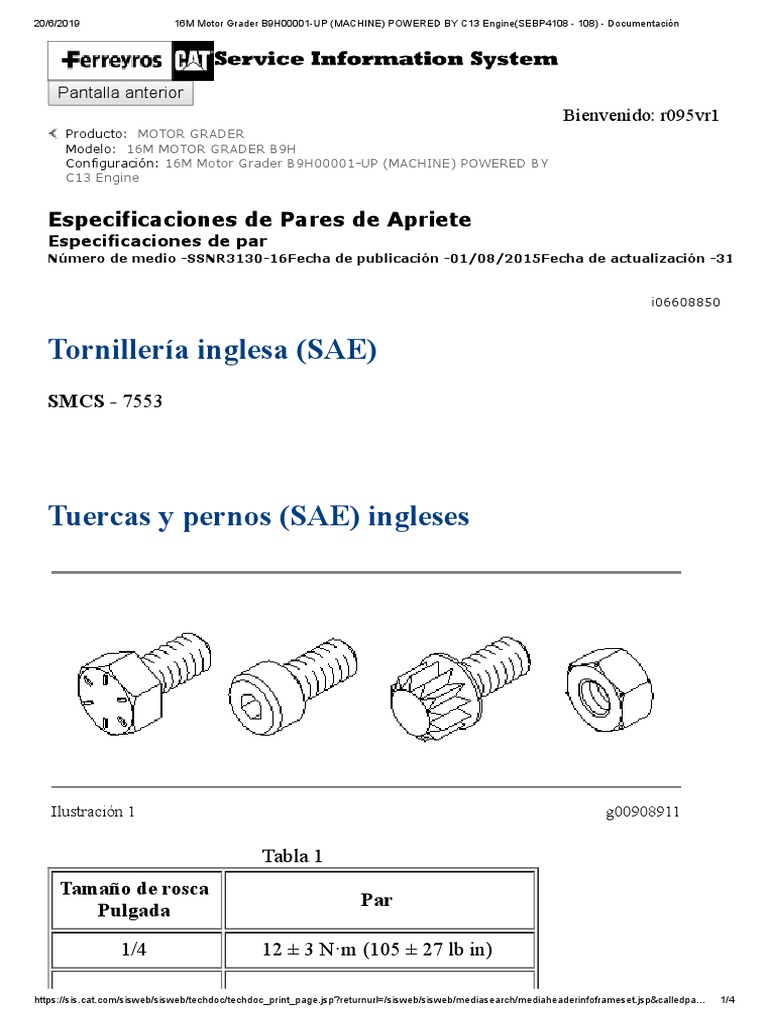

Especificaciones de Pares de Apriete

Especificaciones de par
Número de medio -SSNR3130-16Fecha de publicación -01/08/2015Fecha de actualización -31

i06608850

Tornillería inglesa (SAE)

SMCS - 7553

Tuercas y pernos (SAE) ingleses

Ilustración 1 g00908911

Tabla 1
Tamaño de rosca
Par
Pulgada

1/4 12 ± 3 N·m (105 ± 27 lb in)

https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/mediaheaderinfoframeset.jsp&calledpa… 1/4
20/6/2019 16M Motor Grader B9H00001-UP (MACHINE) POWERED BY C13 Engine(SEBP4108 - 108) - Documentación

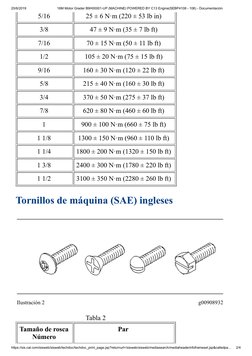

5/16 25 ± 6 N·m (220 ± 53 lb in)

3/8 47 ± 9 N·m (35 ± 7 lb ft)

7/16 70 ± 15 N·m (50 ± 11 lb ft)

1/2 105 ± 20 N·m (75 ± 15 lb ft)

9/16 160 ± 30 N·m (120 ± 22 lb ft)

5/8 215 ± 40 N·m (160 ± 30 lb ft)

3/4 370 ± 50 N·m (275 ± 37 lb ft)
7/8 620 ± 80 N·m (460 ± 60 lb ft)
1 900 ± 100 N·m (660 ± 75 lb ft)

1 1/8 1300 ± 150 N·m (960 ± 110 lb ft)

1 1/4 1800 ± 200 N·m (1320 ± 150 lb ft)
1 3/8 2400 ± 300 N·m (1780 ± 220 lb ft)
1 1/2 3100 ± 350 N·m (2280 ± 260 lb ft)

Tornillos de máquina (SAE) ingleses

Ilustración 2 g00908932

Tabla 2
Tamaño de rosca Par
Número
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/mediaheaderinfoframeset.jsp&calledpa… 2/4
20/6/2019 16M Motor Grader B9H00001-UP (MACHINE) POWERED BY C13 Engine(SEBP4108 - 108) - Documentación

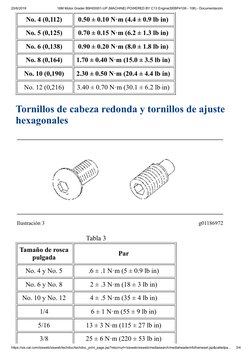

No. 4 (0,112) 0.50 ± 0.10 N·m (4.4 ± 0.9 lb in)

No. 5 (0,125) 0.70 ± 0.15 N·m (6.2 ± 1.3 lb in)

No. 6 (0,138) 0.90 ± 0.20 N·m (8.0 ± 1.8 lb in)

No. 8 (0,164) 1.70 ± 0.40 N·m (15.0 ± 3.5 lb in)
No. 10 (0,190) 2.30 ± 0.50 N·m (20.4 ± 4.4 lb in)
No. 12 (0,216) 3.40 ± 0.70 N·m (30.1 ± 6.2 lb in)

Tornillos de cabeza redonda y tornillos de ajuste

hexagonales

Ilustración 3 g01186972

Tabla 3
Tamaño de rosca
Par
pulgada
No. 4 y No. 5 .6 ± .1 N·m (5 ± 0.9 lb in)
No. 6 y No. 8 2 ± .3 N·m (18 ± 3 lb in)
No. 10 y No. 12 4 ± .5 N·m (35 ± 4 lb in)
1/4 6 ± 1 N·m (55 ± 9 lb in)
5/16 13 ± 3 N·m (115 ± 27 lb in)
3/8 25 ± 6 N·m (220 ± 53 lb in)
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/mediaheaderinfoframeset.jsp&calledpa… 3/4
20/6/2019 16M Motor Grader B9H00001-UP (MACHINE) POWERED BY C13 Engine(SEBP4108 - 108) - Documentación

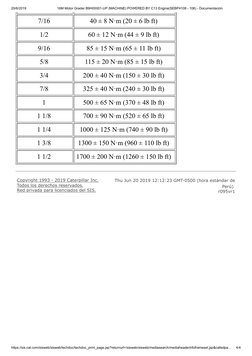

7/16 40 ± 8 N·m (20 ± 6 lb ft)

1/2 60 ± 12 N·m (44 ± 9 lb ft)

9/16 85 ± 15 N·m (65 ± 11 lb ft)
5/8 115 ± 20 N·m (85 ± 15 lb ft)
3/4 200 ± 40 N·m (150 ± 30 lb ft)
7/8 325 ± 40 N·m (240 ± 30 lb ft)
1 500 ± 65 N·m (370 ± 48 lb ft)
1 1/8 700 ± 90 N·m (520 ± 65 lb ft)
1 1/4 1000 ± 125 N·m (740 ± 90 lb ft)
1 3/8 1300 ± 150 N·m (960 ± 110 lb ft)

1 1/2 1700 ± 200 N·m (1260 ± 150 lb ft)
